Hella KLX II ("7017")
Die Hella
KLX II ist verständlicherweise der Nachfolger der Hella
KLX. Die
KLX II hat die
Bauform B1. Oftmals wird die
KLX II als
KLX 7017 bezeichnet, dies leitet sich wohl aus der Produktnummer ab.
Während die
KLX noch eine Einzelblitzelektronik hatte, hat die
KLX II eine Doppelblitzelektronik.
Nimmt man die Haube ab, so kann man die Wendelblitzröhre, die Elektronik, sowie die Glassicherung erkennen. Man wird im Inneren darauf hingewiesen, dass die Kennleuchte mit Hochspannung arbeitet und ein bestimmtes
Leuchtmittel verwendet werden muss.

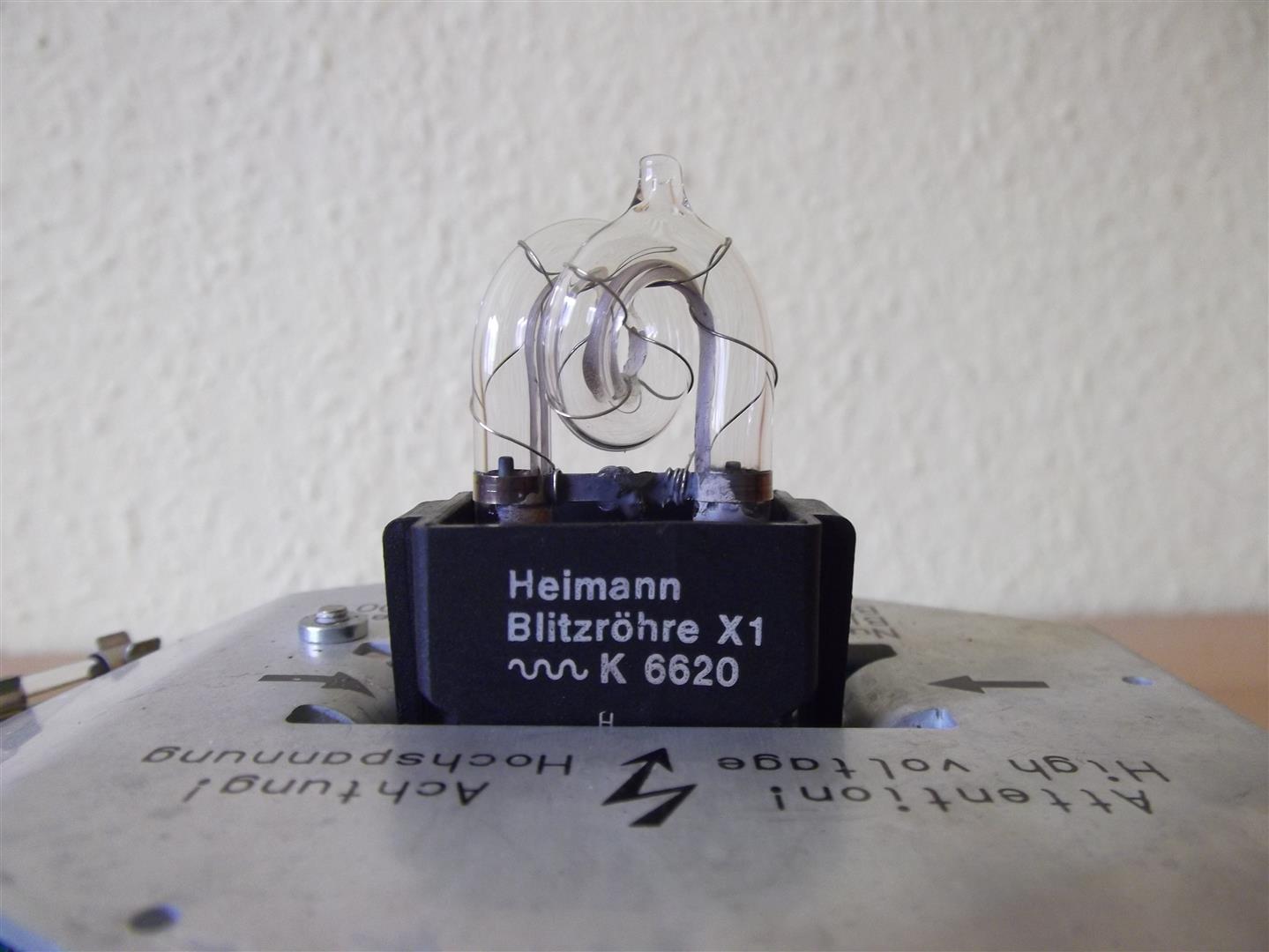

Es wurde eine auswechselbare Blitzröhre von Heimann verwendet, Modell X1.
Die Kabelbelegung lautet:
schwarz = plus,
blau = minus
Sollte die Leuchte falsch angeschlossen werden, so muss die Glassicherung gewechselt werden.
