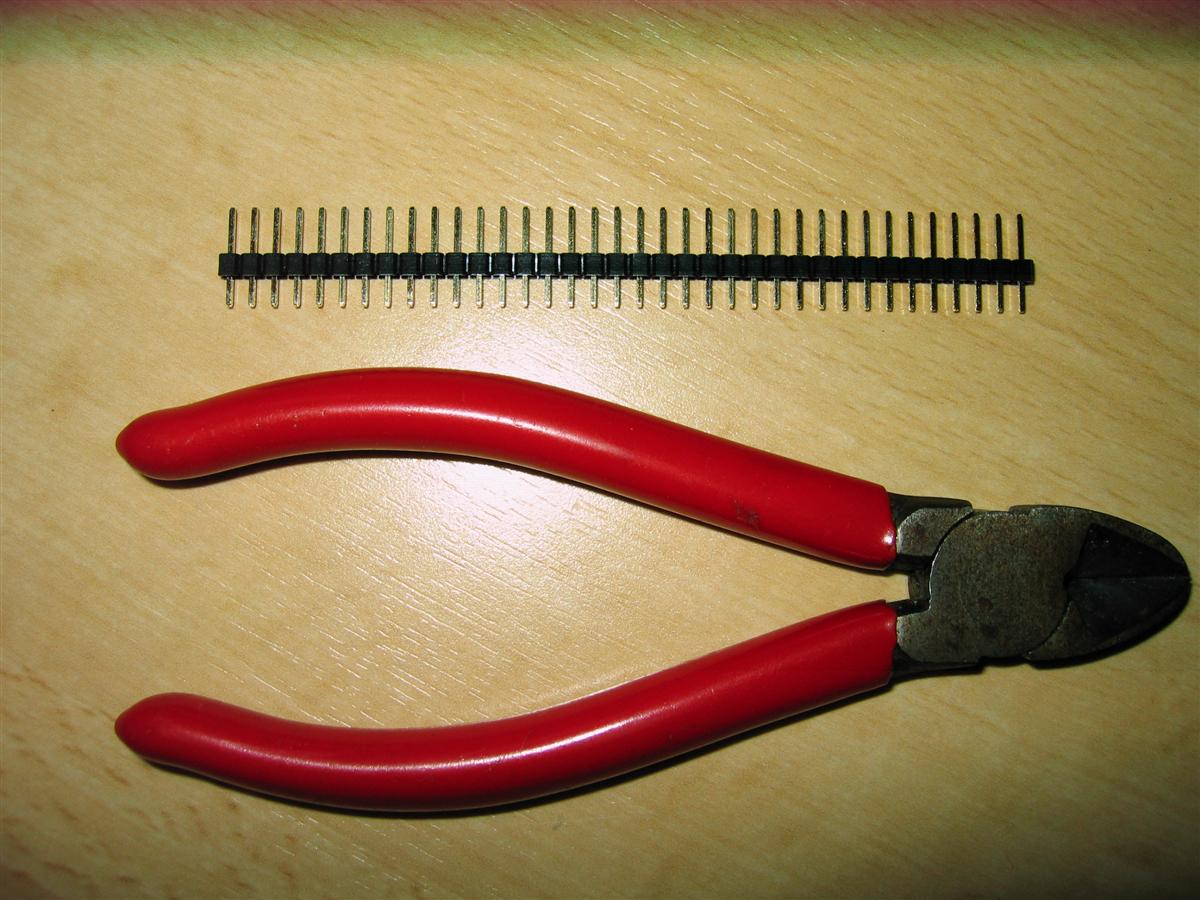

Auch ich habe an dieser Stelle leider feststellen müssen, dass es fast unmöglich ist, das Teil heile runter zu bekommen. Daraufhin kam Kamerad Seitenschneider zum Einsatz. Ich habe die Pins alle kurzerhand durchgetrennt und nachher die Stifte einzeln entlötet. Das war gar nicht mal so zeitaufwändig. Danach eine neue Stiftleiste (paar Cent) eingelötet und auf der anderen Seite dann die Stecker mit Kabeln. Wenn ich aus meiner Testschaltung wieder eine funtkionierende Matrix machen möchte, muss ich nur noch die Kabel entlöten und dann die Platine aufsetzen und verlöten.

Meiner Meinung nach ist der Austausch der Stiftleiste das kleinere Übel.

Anhang 11436

Ahh..! :)
So kann man es natürlich auch machen.. ;)

PS: Der industriell vorbelastete Elektroniker in mir schreit hierbei allerdings auf: ;)
Von diesem Verfahren würde ich allerdings im produktiven Einsatz dringend abraten. Die axiale Belastung auf die Lötstelle ist im Moment des durchtrennens der Stiftleiste bedingt durch den Rückschlag nicht zu verachten. Eine irreversible Beschädigung (Mikroriss) der selbigen und/oder der Kupferkaschierung kann hierbei eintreten. Die Baugruppe kann bei Raumtemperatur noch einwandfrei arbeiten, aber unter thermischer Belastung ausfallen.

Kannst Du mir sagen woran es liegt, wenn bei einer Matrix manche LED-Reihen permanent nachleuchten? Was für ein Bauteil ist dann defekt?
Ist leider ein sehr häufiger Fehler. Habe 2 Matrixe da, die diesen Fehler haben.

Würde da pauschal auf einen durchlegierten Zeilentreiber tippen.. ;)
Defekt von oben nach unten oder von links nach rechts?

Immer oben nach unten.

Hier ein Beispielvideo von Axel:
http://sosi.myds.me/forum/matrix.avi

Auf deinem oberen Bild mit den Leitungen siehst du oben eine Reihe mit "kleinen, schwarzen, dreibeinigen Käfern". Dies sind die Spaltentreiber, wovon (vermute ich mal) der jeweilige durchlegiert ist. Was dies allerdings genau für Bauteile sind (Transistor, MOSFET, N-/P-Typ) weiß ich auswendig nicht. Da müsste ich mir die Schaltung nochmal genau ansehen. Miss mal mit einem Multimeter (Widerstand oder Diodenprüfung) die Bauteile. Wenn du irgendwo ~0R bzw. 0mV misst, dann ist das Teil bereits im Nirvana.. ;)

OK, Danke!!!!

Hast Du das Video gesehen, das ich in meinem letzten Posting noch nachgereicht habe?

Si Señor :)

(Fall es die Spaltentreiber nicht sind, dann müssen wir das weiter ergründen.)

Ich hab mal ein bisschen gelötet.. :schäm:

http://80.153.1.203/%7Ewk/serie.JPG

8x 4-fach Textoption! :oh:

Das ist dann quasi eine 32-fach Textoption... ;) Sehr gute Arbeit!! [14]

---

Bin ich ein Depp, sind ja 14 Platinen! Naja sollte jeder rechnen können... ;)

Wieso nur 8? :kratz:
Auf dem Bild zähle ich ja schon 14 Baugruppen.. :schäm:

Schau mal auf die Uhr! :schäm:

Außerdem reichen mir meine 2 Hände da nicht zum Zählen... :D

HUCH! :oh:
Ich geh dann mal ins Bett - Gute Nacht! :kerze:

Ich stelle mir das gerade bildlich vor.. :DD

Falls sie nicht riechen, kannst du ja die Zehen dazu nehmen. :grinser:

Sie riechen nicht! :motz:

Schließlich haben wir hier in Bayern schon fließend warmes Wasser zum Duschen und Waschen! :baeh:

Eine schöner als die andere! :D [99] Wann ist Weihnachten?

Da kommt mir just Alfred Tetzlaff in den Sinn. :roll:

Ich bin grad fleißig am werkeln im Editor, allerdings ist mir nicht ganz klar wie viele Texte (also "normale" Texte mit zwei Seiten) ich pro Sprachcodierung ablegen kann.
Die Info die bei der Textcodierung immer im Kasten steht lässt mich denken das ich pro Sprachcodierung 2 Texte Ablegen kann (nach vorne, hinten brauch ich nicht...)

Hilfe? Erklärung? Rettung? :schäm:

Wie meinen? :kratz:
Es gibt bei der BE V3.03 14 nutzbare Sprachcodierungen (0-13). Nur eine davon kann man bei der BE über das Programmiermenü auswählen (Ausnahme 12 & 13, die kann man im Betrieb umschalten).

So - und nun hast du pro Sprachcodierung eine gewisse Anzahl von verfügbaren Textcodierungen, die zum Teil noch (bedingt durch die BE) bestimmte Eigenschaften besitzen. (Eine Übersicht ist auf Seite 114/115 vom Werkstatthandbuch).

Nehmen wir nun die Sprachcodierung 0 (also "deutsch" lt. Anleitung) und Textcodierung 0 (Die Texte werden in der Tabelle von oben nach unten mit 0-15 gezählt). Somit haben wir den Text "STOP POLIZEI" in Realschrift. Da dieser Text nur für die hintere Matrix Sinn macht, ist dieser Text durch die BE nur nach hinten anzeigbar. Analog hierzu Textcodierung 1, die "STOP POLIZEI" in Spiegelschrift nur nach vorne ausgibt. Aus Sicht des Benutzers haben beide Texte die gleiche Bedeutung und gehören somit zusammen -> Ergo: bei der BE gibt es nur einen Schriftzug im Display und daher besitzt Textcodierung 1 keine Editierfunktion für den BE-Text. Weiterhin sind die beiden Texte (vorne und hinten) gegeneinander verriegelt. D.h. der Text kann entweder nur vorne oder nur hinten ausgegeben werden. ;) (Hört sich etwas kompliziert an, ist aber eigentlich ganz logisch..)

Textcodierung 2 hingegen ("BITTE FOLGEN") macht nur nach hinten Sinn - Ergo kann dieser Text nur an die hintere Matrix ausgegeben werden.

Die restl. Texte unterscheiden nicht in Realschrift oder Spiegelschrift und können sowohl vorne und/oder hinten angezeigt werden.

Eine Sonderstellung haben noch die Richtungspfeile. :roll:
Da bei zwei verbauten Matrixanzeigen zusätzlich noch 4 weitere Pfeilformen hinzukommen, empfehle ich, diese Pfeile unberührt zu lassen. Ansonsten könnten komische Textkonstellation auftreten.. :D (Über "BE Sondertexte editieren" können diese aber auch nach eigenen Wünschen angepasst werden.)

Das gleiche gilt im Prinzip auch für die restl. Sprachcodierungen. Da nicht alle Sprachcodierungen alle möglichen Textfelder belegt haben, kommt hin und wieder der Hinweis, dass die aktuelle Textcodierung nicht verwendbar ist. Der dort eingegebene Text wird dann zwar in der Matrix gespeichert, kann aber mittels der BE nicht abgerufen werden. :(
Wenn man sich allerdings selbst eine Matrix-Ansteuerung bastelt (man benötigt im Prinzip nur 8/9 Schalter) kann man alle Speicherplätze frei verwenden. Alle Hinweise im Hinweisfeld sind damit irrelevant.. ;)

Und nun noch ein paar Wörter zur 4-Text-Option:
Da die Matrix nur zwei Teiltexte pro Textauswahl darstellen kann, habe ich nach einem Workaround gesucht um diese Beschränkung zu erweitern. Ich bin dann davon ausgegangen, dass malaysischen Originaltexte die wenigsten verwenden werden. Somit verwende ich die Sprachcodierung 11 als zusätzlichen Speicherplatz für zwei weitere Teiltexte. Die Zusatzbaugruppe sorgt nun dafür, dass im richtigen Moment (für die BE transparent) zwischen Sprachcodierung 0 und 11 hin- und hergeschaltet wird.. ;)
Also: Sprache 0, Teiltext A -> Sprache 0, Teiltext B -> Sprache 11, Teiltext A -> Sprache 11, Teiltext B -> Sprache 0, Teiltext A -> usw..
Jeder Teiltext kann weiterhin für sich frei parametriert werden. D.h. z.B. Text (in Sprache 0) schaltet 1500ms/1500ms und aktiven Dimmer und beim 3./4. Teiltext (in Sprache 11) geht der Text mit 1500ms/750ms und deaktiven Dimmer weiter.. :)

Alle Klarheiten beseitigt? :D

----------

PS: Ach ja, du hast für JEDE Textcodierung zwei mögliche Teiltexte. Angenommen, man könnte die komplette Matrix verwenden (über manuelle Steuerung per Schalter möglich), hätte man 16 "Sprachen" * 16 "Texte" (* 2 Teiltexte) = 256 Textkombinationen (bzw. 512 einzelne Texte) zur Verfügung.. ;)

----------

PPS: Die zweite Baugruppe, die ich gerade fertigen lasse, hat einzig und allein die Aufgabe die angezeigten Texte im BE-Display auszutauschen. Theoretisch braucht man diese zum Betrieb nicht. ;) Dann stehen hald im Display noch die Originaltexte, weil die BE ja nicht wissen kann, dass wir die Matrix vergewohltätigt haben.. :D

----------

Ich frage mich gerade, ob Knopka (der Threadstarter) hier noch dabei ist..?!? :schäm:

Ja, der liest noch mit und kommt wahrscheinlich aus dem Staunen nicht mehr raus. Bei der Lawine, die er ausgelöst hat... :D
