Ich bin gespannt wie es weitergeht.

Immer Stück für Stück!

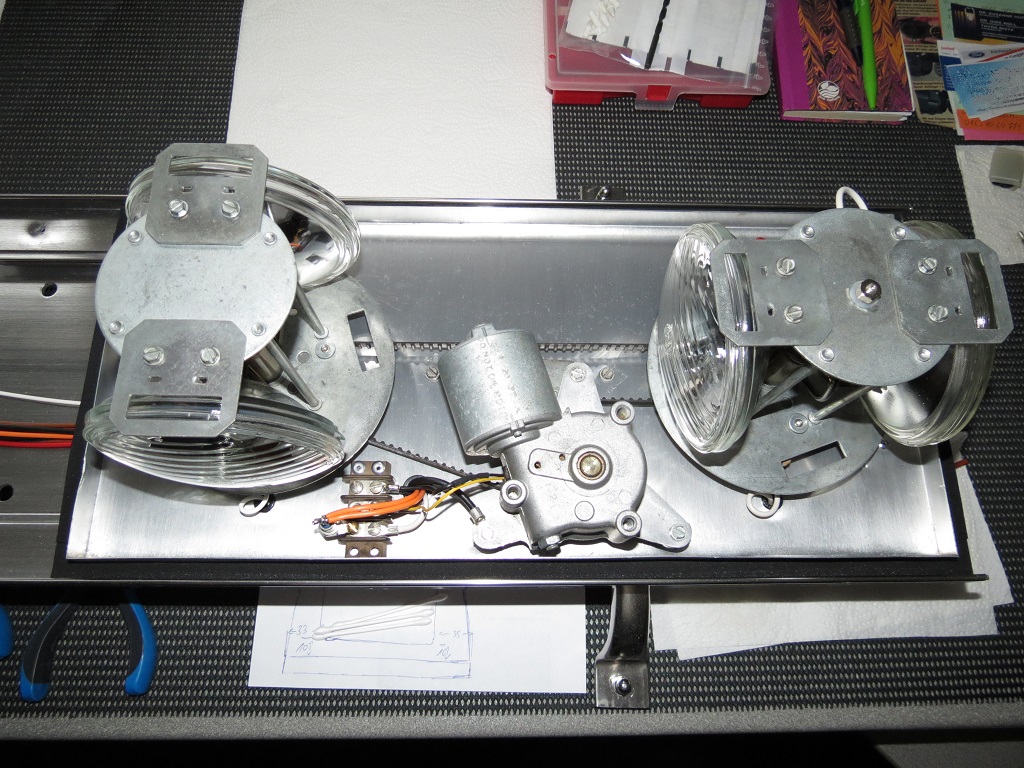

Die Beifahrerseite ist jetzt bis auf den Spiegel komplett
Anhang 28335

Da es ganz schön fummelig war, den Motor als letztes zu montieren habe ich bei der Fahrerseite mal die Reihenfolge geändert. Mal schauen ob das am Ende besser geht.
Anhang 28334

Wie neu aus dem Werk.

Super!
Nach und nach wird der Balken fertig.

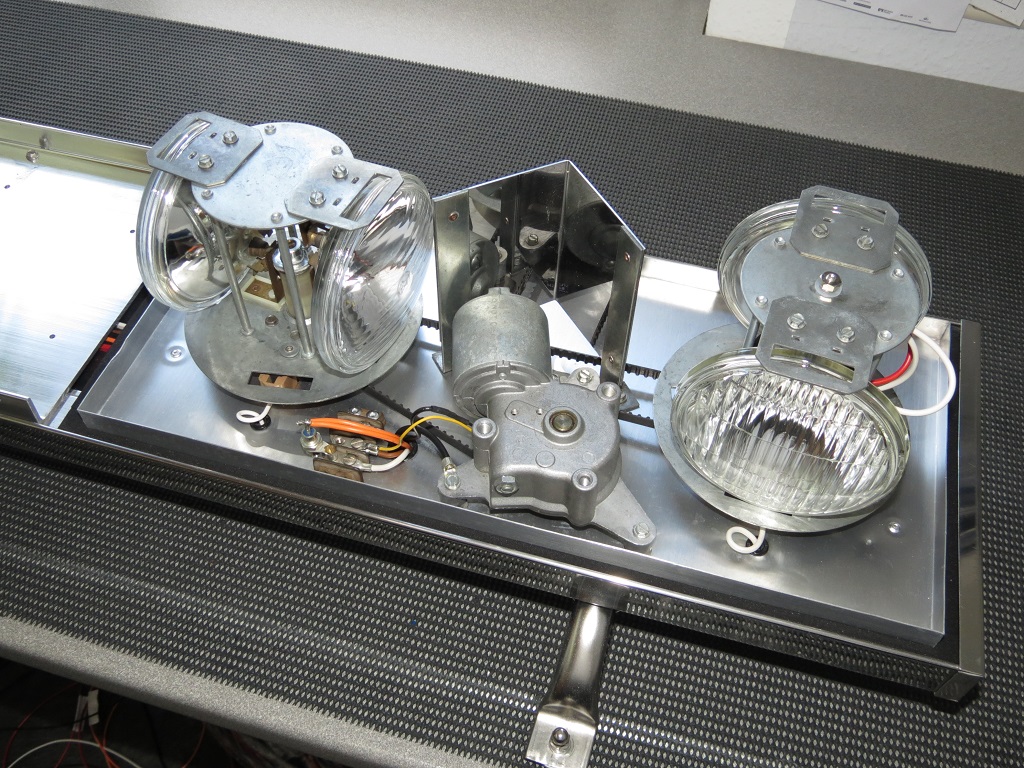

So, die Fahrerseite ist nun (ebenfalls bis auf den Spiegel) wieder soweit zusammen das sich wieder alles drehen und leuchten kann.
Anhang 28378

Die im Vergleich zur Beifahrerseite geänderte Montagereihenfolge Motor -> Lampenhalter außen -> Lampenhalter innen -> Umlenkrolle/Riemenspanner war zum Ende hin nicht so fummelig.
Mal schauen ob das so nur für den frühen SD gilt oder ob es auch beim späten SD und den XL funktioniert.

Ich bin gespannt wie der fertige Balken aussehen wird :)

Ich auch

So jetzt ist erst einmal alles wieder an seinem angestammten Platz.

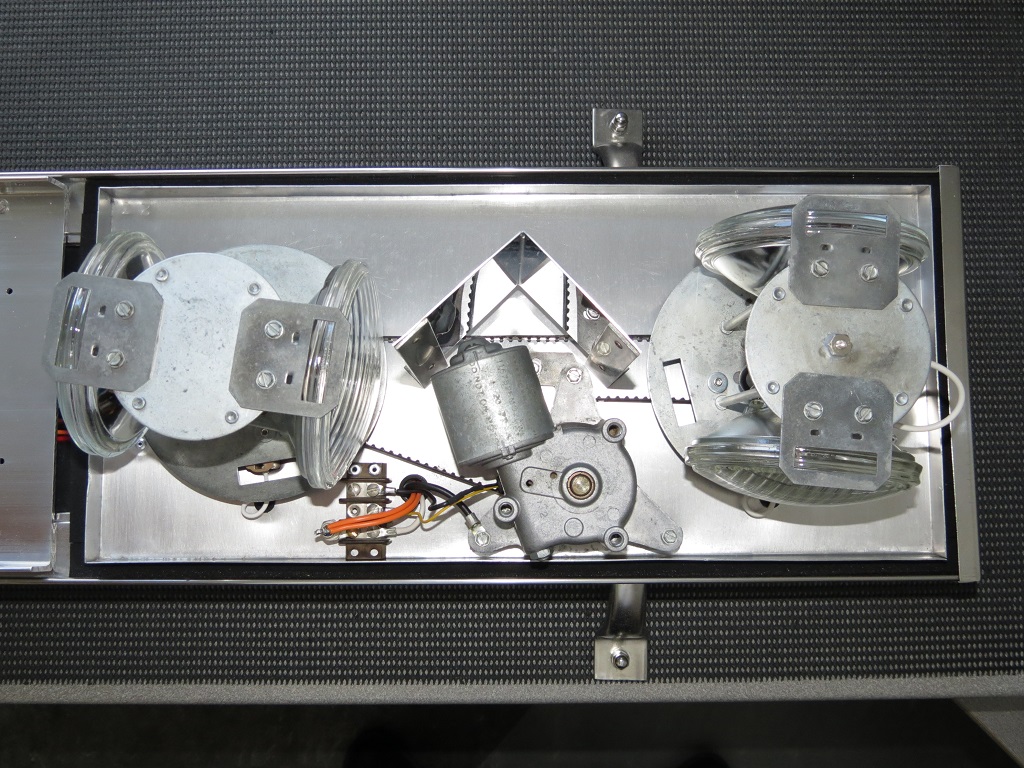

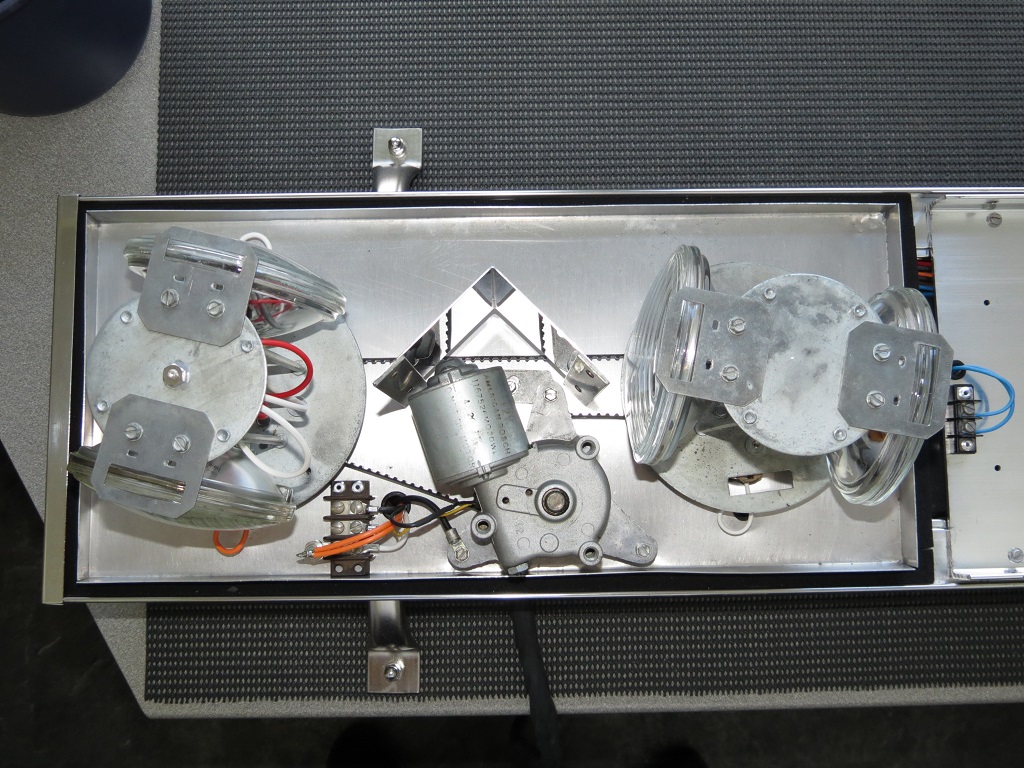

Fahrerseite:
Anhang 28392Anhang 28389

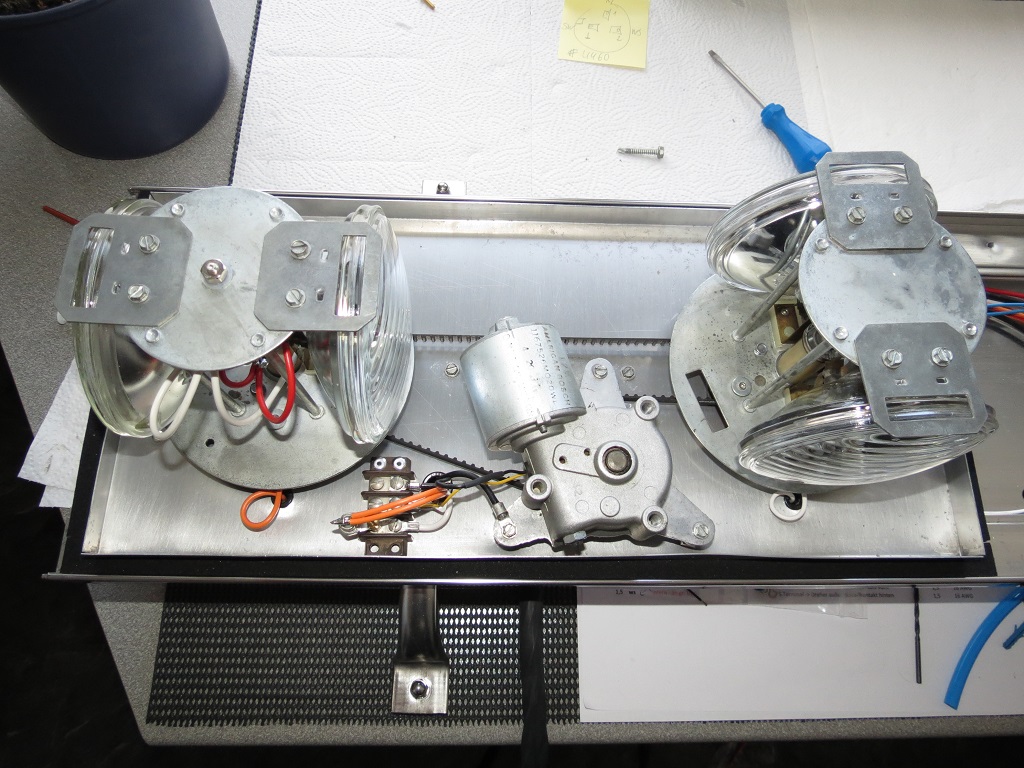

Beifahrerseite:
Anhang 28391Anhang 28390

Gibt zwar noch so 2-3 "Kleinigkeiten" die mir noch nicht gefallen und wo ich nochmal ran muss aber fürs erste liegt nichts mehr lose rum :) und der erste Teil der Wiederherstellung ist vorerst abgeschlossen.

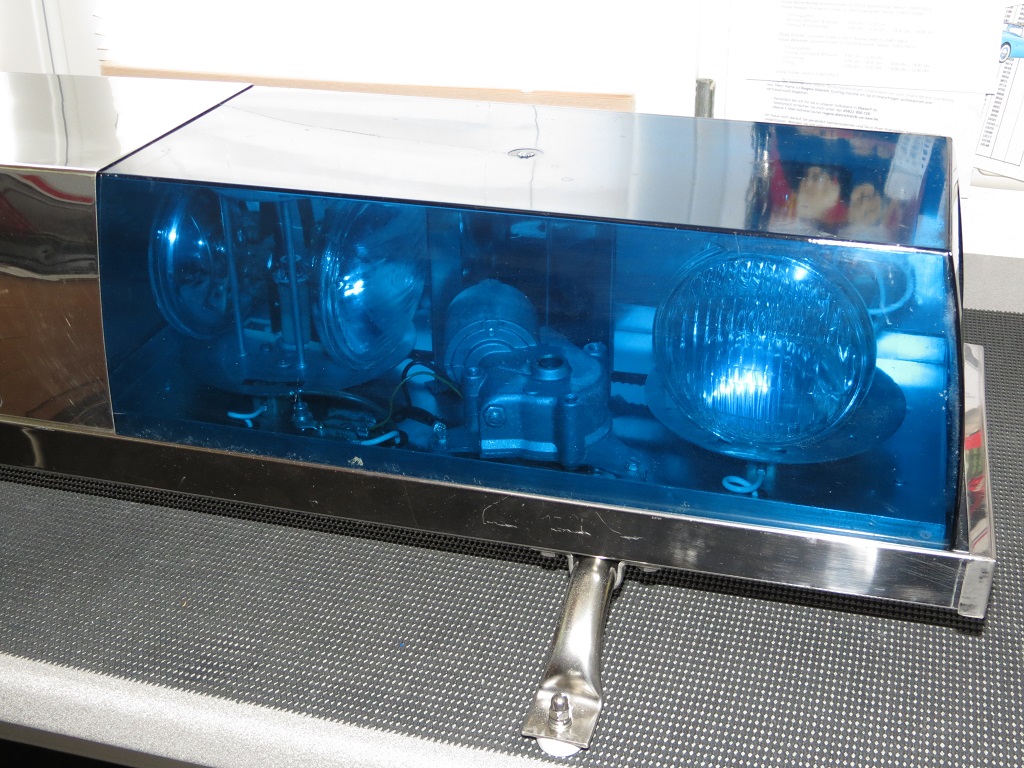

Rein äußerlich im Prinzip wie jeder andere SD in rot/blau auch. :D
Man muss von vorne/hinten schon genau hinschauen, damit man sieht das es kein normaler SD ist.
Anhang 28386
Anhang 28387Anhang 28388

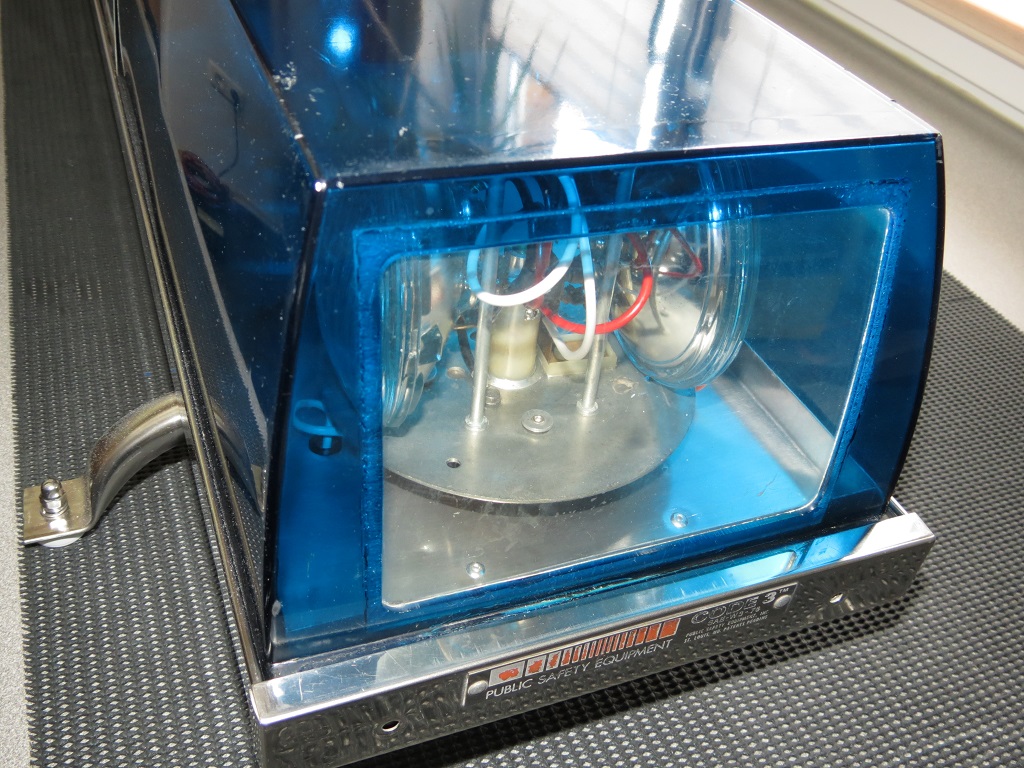

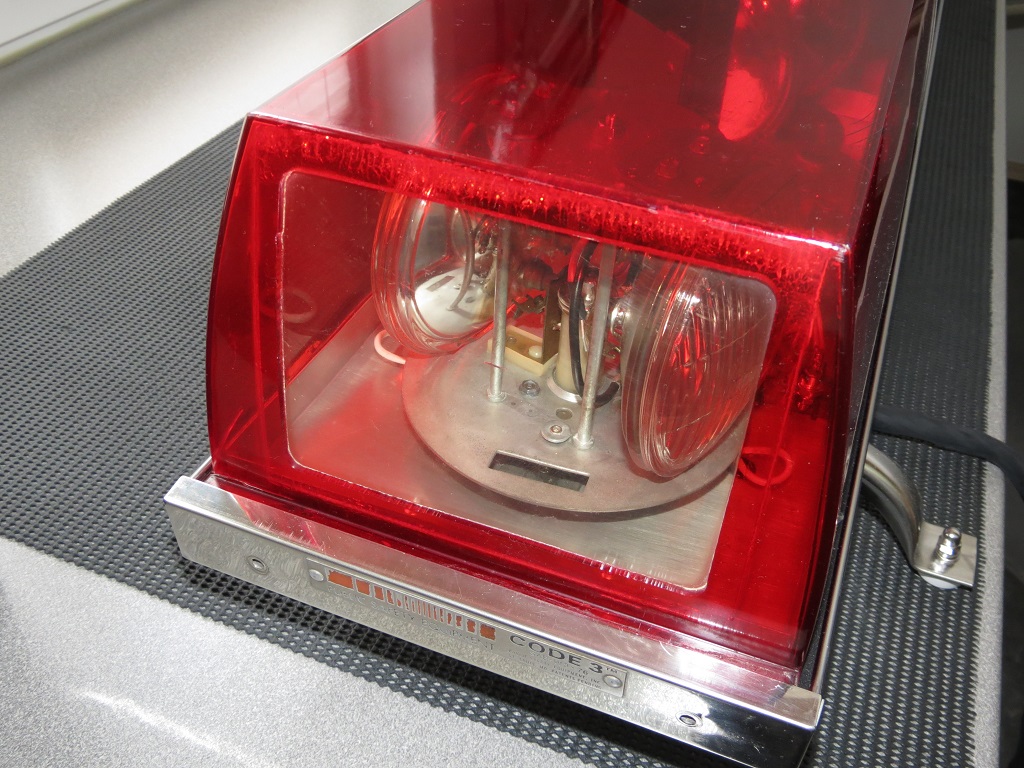

Von den Seiten hingegen outet er sich direkt als "Sonderling"
Anhang 28385Anhang 28384

Sind momentan noch beides die Hauben mit denen ich ihn bekommen habe. Die Sprünge der blaue Haube sind vorne innen was mich erstmal nicht weiter Stört, da bei diesem Balken die "Musik" ja eher hinten (SelectAlert Rotating Pods) und an den Seiten (NightProbe) spielt.

Starten Sie bitte die Musik, Herr Kapellmeister.

Mit anderen Worten: Her mit dem Video wenn er fertig ist.:D

Sieht super aus!
Gerade wenn man sieht das von Grund auf alles restauriert wurde.
Ein Video ist ja quasi ein muss bei so einem Balken ;)

Der Balken ist soweit wieder funktionsfähig - einzig der entsprechende Controller zur einfachen und sicheren Bedienung der einzelnen Funktionen fehlt noch - den muß ich mir erst noch aus den Fingern saugen. Aber einzeln nacheinander lassen sich die Funktionen auch mit den offen Kabelenden darstellen - ist halt nicht so elegant aber geht.

Kann ja mal versuchen eines zu machen. Wird aber sicherlich kein Meisterwerk - bin Ersttäter!

Und zum Hochladen bräuchte ich ein "Komplizen" mit entsprechenden "Connections" ;)

----------

Danke!
Hat noch so sein Dellen und Kratzer aber nun kann er die Spuren der Jahrzehnte in Würde zeigen :)
Das stimmt!

Man findet zwar von dem ein oder andern Balken mit der NightProbe-Funktion Bilder aber keine Videos.
Entweder sind die Balken alle nicht mehr funktionstüchtig (so wie meiner) oder die Besitzer denken das das so ist, weil die Schaltung sich nicht mal eben so von selbst erklärt.

Schick das Video mir per E-Mail. Ich lade es bei YouTube hoch.
Am besten noch mit einer kurzen Erklärung über die Funktionen.
Notfalls auch einzelne Videos. Die füge ich zusammen.

Habe mich heute gleich mal dran versucht!

So sieht übrigen der derzeitige "Controller" aus:
Anhang 28412

https://www.youtube.com/watch?v=dhrD9Qy2vao

<iframe width="1250" height="703" src="https://www.youtube.com/embed/dhrD9Qy2vao" title="Code3 SD lightbar with SelectAlert and NightProbe (very rare)" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture; web-share" allowfullscreen></iframe>

Super, danke fürs zusammenbasteln und Hochladen!

Gern geschehen. Solche seltenen Exemplare müssen online landen und dazu eine Beschreibung.

Sehr cool!
Ich würde den ganzen Tag davor stehen und mit den Funktionen spielen ;)

Danke fürs Video!
Und auch Danke an Steve fürs hochladen!

----------

Schöne analoge Steuerung :D

Das Ergebnis ist richtig Klasse.
Ich hätte auch nicht gedacht, dass er so viele
Funktionen hat. Die NightProbe Option kannte
ich noch gar nicht - aber super spannend.

Das geht mir mit dem JS-1 auch immer so.:D

Zusätzlich zu den 3 gezeigten "Grund"Funktionen:

1. Select Alert Rotating Pods: auf beiden Seiten drehen sich alle Lampenhalter aber nur bei den Inneren leuchten die jeweils nach hinten gerichteten Leuchtmittel auf.
2. Beacon: auf beiden Seiten drehen alle Lampenhalter und alle Leuchtmittel sind an!
3. Nightprobe: die angesteuerte Seite dreht sich soweit, bis der äußere Lampenhalter seine „Park“-Position erreicht hat. Das nach innen weisende Leuchtmittel im äußeren Lampenhalter ist dabei aus und im nach außen weisenden ist der zweite Glühfaden zugeschaltet. Diese Funktion hat Vorrang und läßt sich unabhängig von den ersten beiden aktivieren und je nachdem welche der anderen beiden Funktionen noch aktiviert ist leuchten eine (nach hinten) oder beide (nach vorn&hinten) Leuchtmittel des Inneren Lampenhalters.

gäbe es noch die Möglichkeit folgende 2 Funktionen zu realisieren:

• SelectAlert PowerSaver: auf beiden Seiten drehen alle Lampenhalter aber nur die Leuchtmittel der äußeren sind aktiv (360° Warnung mit verminderter Leistung)
• NightProbe deluxe: Bei der deluxe Version kann man, ähnlich wie bei einem ferngesteuerten Suchscheinwerfer, die „geparkte“ Seite mittels eines Wipptasters vor und zurück drehen. (Konnte im Prinzip jeder Balken aber man brauchte den deluxe Controller)

Ob ich den PowerSaver versuche noch mit in den Controller zu bekommen weiß ich noch nicht - die deluxe Funktion kommt aber definitiv mit rein!

Die Rekonstruktion der Verkabelung im Balken war das eine, aber um richtig Funktionieren zu können benötigt der Balken zwingend ein spezielles Bedienteil/Controller, welches auf die verbauten Optionen vorverkabelt ist. Dieses ist natürlich nicht mehr vorhanden (was wohl mit ein Grund für die umbastellei der Verkabelung war) und auch ein anderes Nightprobe-Bedienteil war bisher nicht aufzutreiben. Also bleibt wohl nur das nachbauen!

Nun gilt es also die einzelnen Funktionen so zu verkabeln das sie zum einen einwandfrei funktionieren aber zum anderen sich nicht gegenseitig beeinflussen.

Und weil das noch nicht genug ist:
Dass die inneren Leuchtmittel auch bei stehendem Lampenhalter aktiviert bleiben (so stellt sich das zumindest nach den, den patentunterlagen beiliegenden, schematischen Schaltplänen dar) gefällt mir eigentlich weniger. Wäre schön bzw. ich fände es eigentlich schöner, wenn die je nach aktivierter Funktion (entsprechend der anderen Balkenseite) anstatt dauerhaft zu leuchten blinken würden. Das hätte m.M.n. trotz stehender Lampenhalter noch eine gut Restwarnwirkung.
