Wie lauten die Modellbezeichnungen der möglichen Controller? Dann schau ich mich mal um.

Die genaue Modelbezeichnung ist mir nicht bekannt.

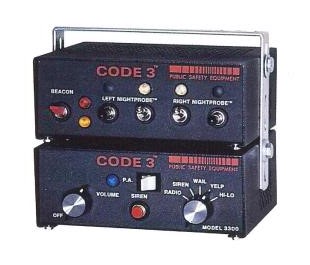

In den Texten die ich kenne wird immer nur von "control box" oder "attractive control head" gesprochen. Auf diesen Katalogseiten ist auch, die einzige mir bekannte Abbildung von so einem NightProbe Controller.

Anhang 28414

Das einzige in der Richtung, was ich bisher finden konnte war eine "normale" Switchbox aus der Zeit/Baureihe.
Aber auch direkt auf dieser Switchbox steht keine Modelnummer drauf. :(

So, und jetzt weiter mit dem Controller.

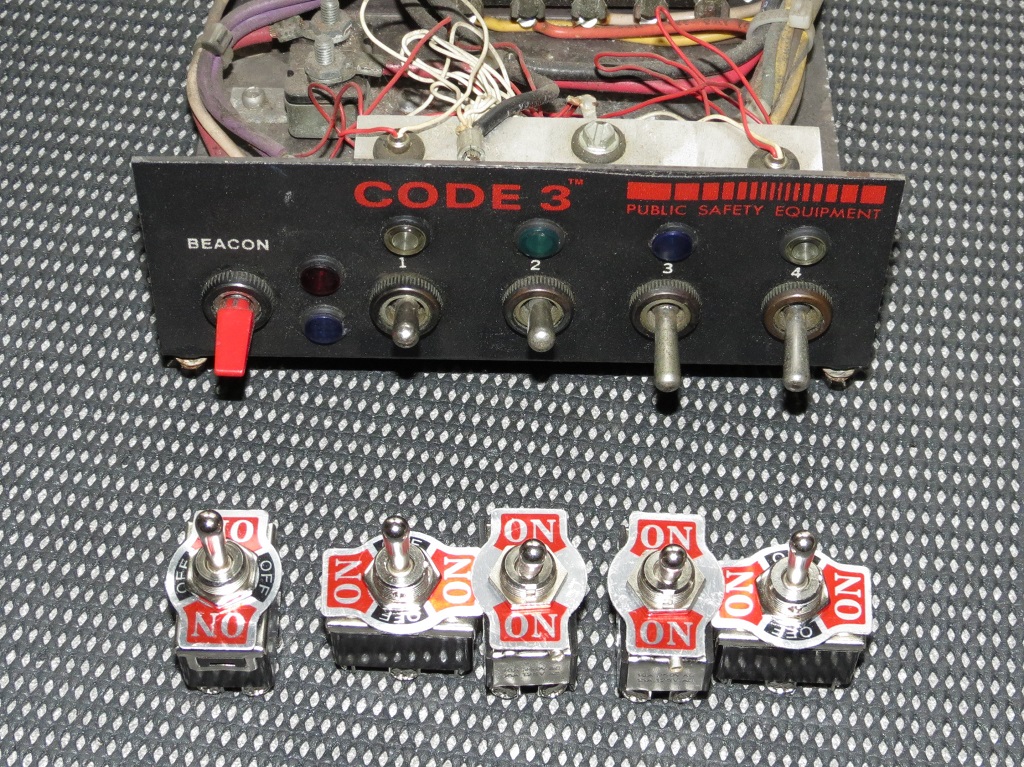

Habe mir jetzt mal ein paar Schalter besorgt:
Anhang 28424

Als "Hauptschalter" (ganz links) hätte ich gerne einen mit der "Schaltfolge" Aus-Ein-Ein gehabt, wie er auch von Code 3 seinerzeit in der Schalterbox verbaut wurde.
Da ich aber keinen finden konnte muss ich wohl vorerst mit einem Ein-Aus-Ein vorlieb nehmen.

Falls also einer eine Idee hat (oder gar weiß) wo man einen solchen Aus-Ein-Ein Schalter bekommen kann - immer raus damit!

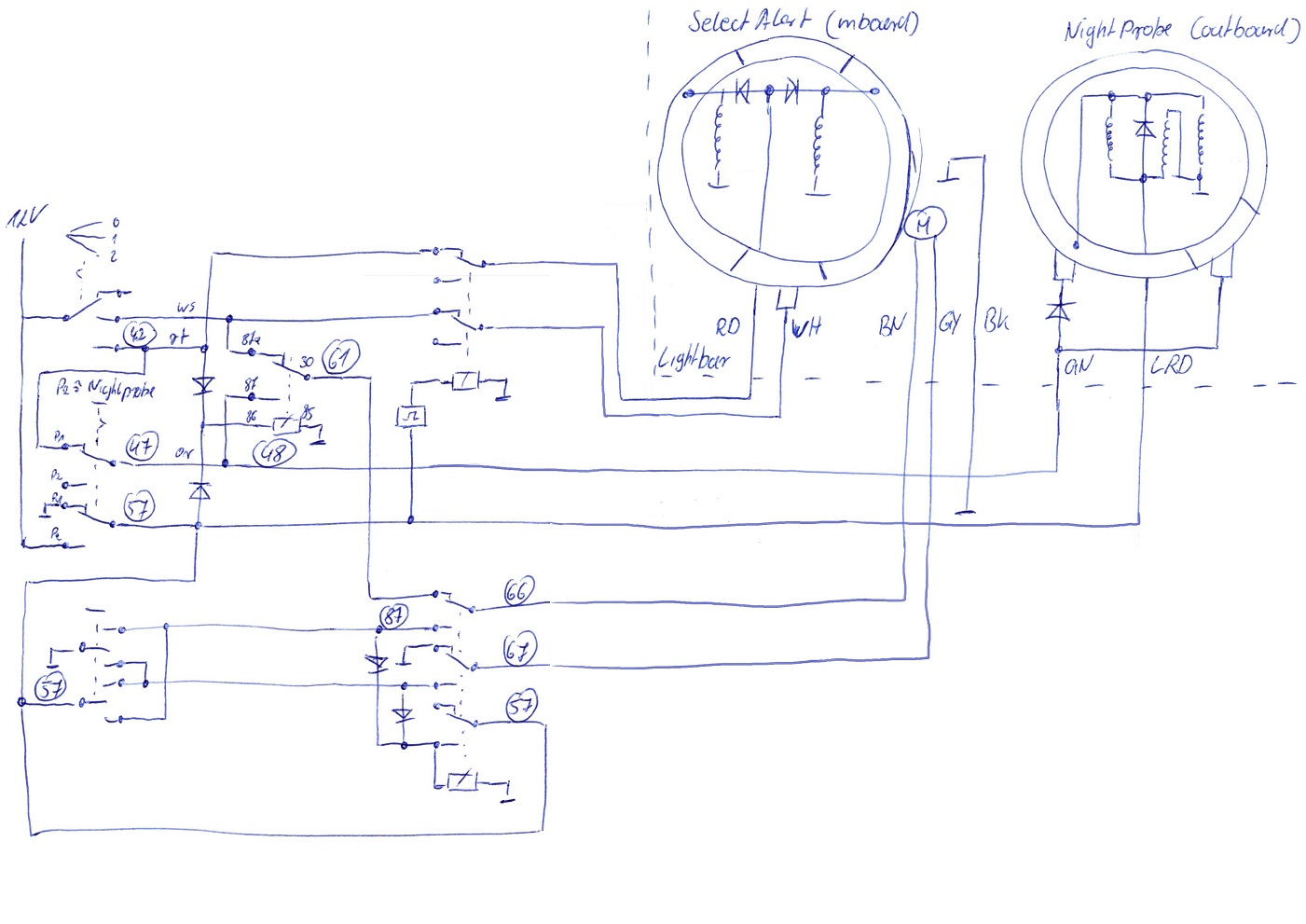

Und der Vollständigkeit halber hier noch die (vorläufige) Verschaltung die ich mir, mangels gesicherter Informationen, aus den Fingern gesaugt habe.
Anhang 28425

Die Ansteuerung der Inneren Dreher gefällt mir (wie gesagt) noch nicht so richtig - mal schauen ob ich beim verkabeln noch eine gute :idee: habe.

Könnte man so einen Controller auch selbst bauen?
Schalter, Relais, Gehäuse usw gibt es.
Eine Platine ist sicherlich auch herstellbar, wenn auch einfach.

Bin ich ja bei ;) bzw. ich versuche es!

Dis auf das/ein Gehäuse habe ich jetzt alles zusammen um einen ersten "Prototypen" zu bauen.
Gehäuse würde ich versuchen, nach Vorlage der Switchbox, selber zu bauen.

Könnte man sicherlich drüber nachdenken, wenn man genau wüßte wie die Schaltung aussieht. Aber zum einen habe ich da keinerlei Plan von :schäm: und zum anderen bin ich im Stadium des rumprobierens mit ner "fliegenden" Verdrahtung etwas flexibler.

Wir haben hier doch einige Profis für Schaltplatinen.

Cooles Projekt.

Denke auch, eine fliegende Verdrahtung ist am besten. So hast Du erstmal alle Möglichkeiten und kannst rumprobieren und relativ einfach was ändern.
Eine Platine wäre dann ggf. was für später.

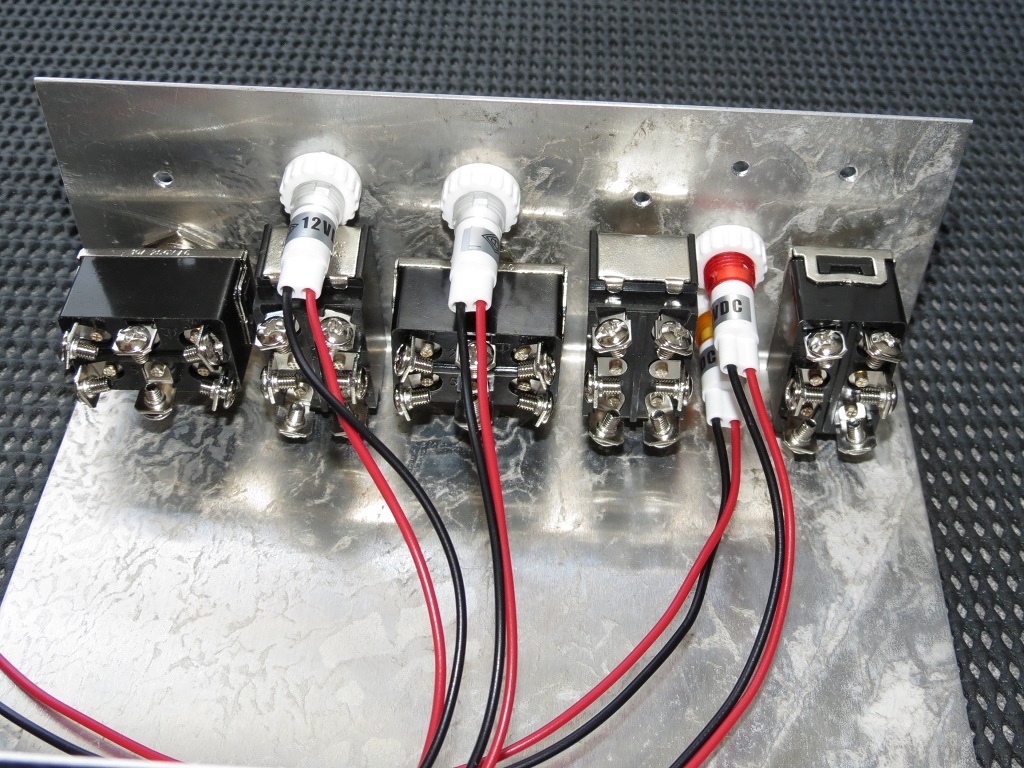

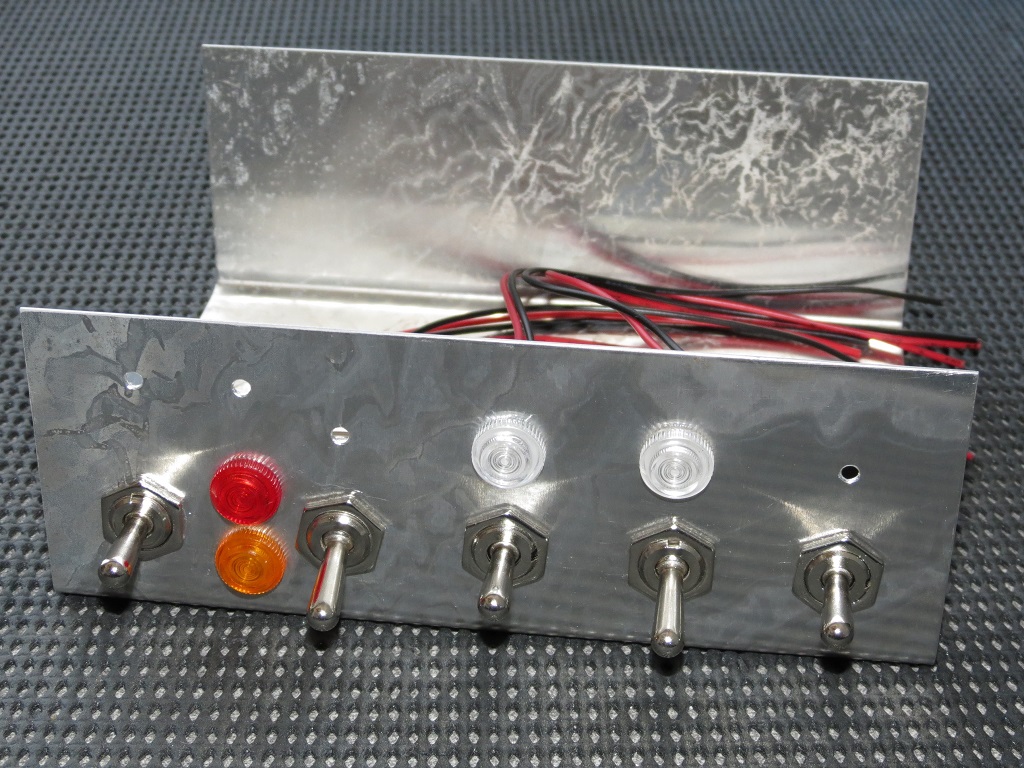

Habe jetzt mal mit dem Gehäuseunterteil angefangen und probeweise mal die Schalter und Kontrollleuchten montiert:
Anhang 28620

Die Abmessungen und die Positionen der Schalter/Kontrollleuchten habe ich von der Schalterbox abgenommen - soll ja schon so wie das original Aussehen (zumindest ist das der Plan).

Anhang 28621
Ich hätte gerne die Taster (liegend) zum Drehen des NightProbe außen und die Schalter (Stehend) zum aktivieren des NightProbe innen gehabt (wie es auch auf dem Katalog Foto den Anschein hat) - das passt so aber noch nicht ganz. Deshalb ist die ein Hälfte wie es am besten passt und die andere wie ich es gerne hätte.

Die Schalter kommen sich (stehend) mit den weißen sowie der innere Taster (liegend) mit der roten&gelben Kontrollleuchten in die quere.

Anhang 28622
Sieht zwar im direkten Vergleich schon recht passend aus, aber da werde ich wohl hier und dort nochmal den ein oder anderen Millimeter verschieben. :)

Und dann schwarz lacken?

Ja, das Gehäuse würde ich in schwarz seidenmatt lackieren.

Bei der Front bin ich noch am überlegen ob/wie man das mit der (durch)leuchtenden Beschriftung nachbauen könnte. Ansonsten würde ich da, um die originale Oberfläche nachzuahmen, Kunststoffstrukturlack in schwarz nehmen.

Schöner Fortschritt!
Sieht schon sehr originalgetreu aus.

Es bleibt definitiv spannend.

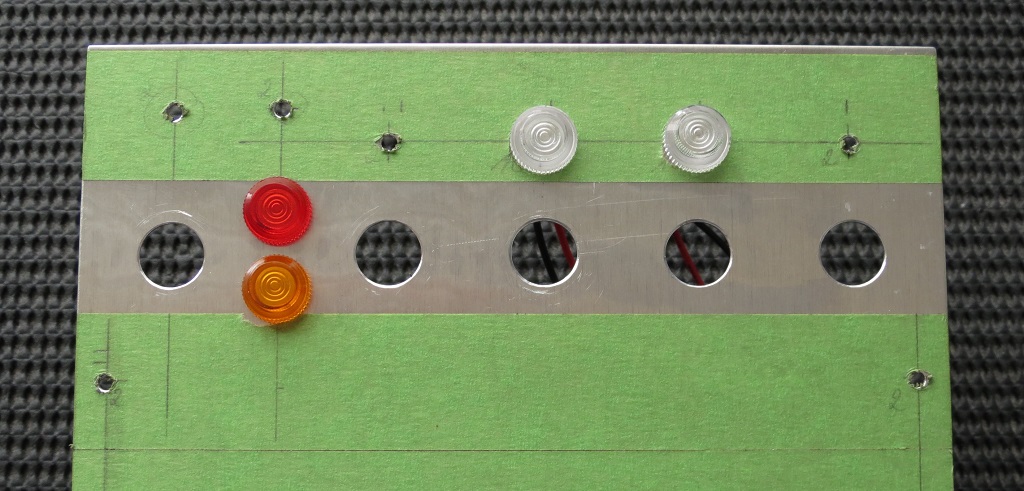

Mit leicht geänderten/angepassten Abständen passt das jetzt so wie ich mir das vorgestellt hatte.
Anhang 28627

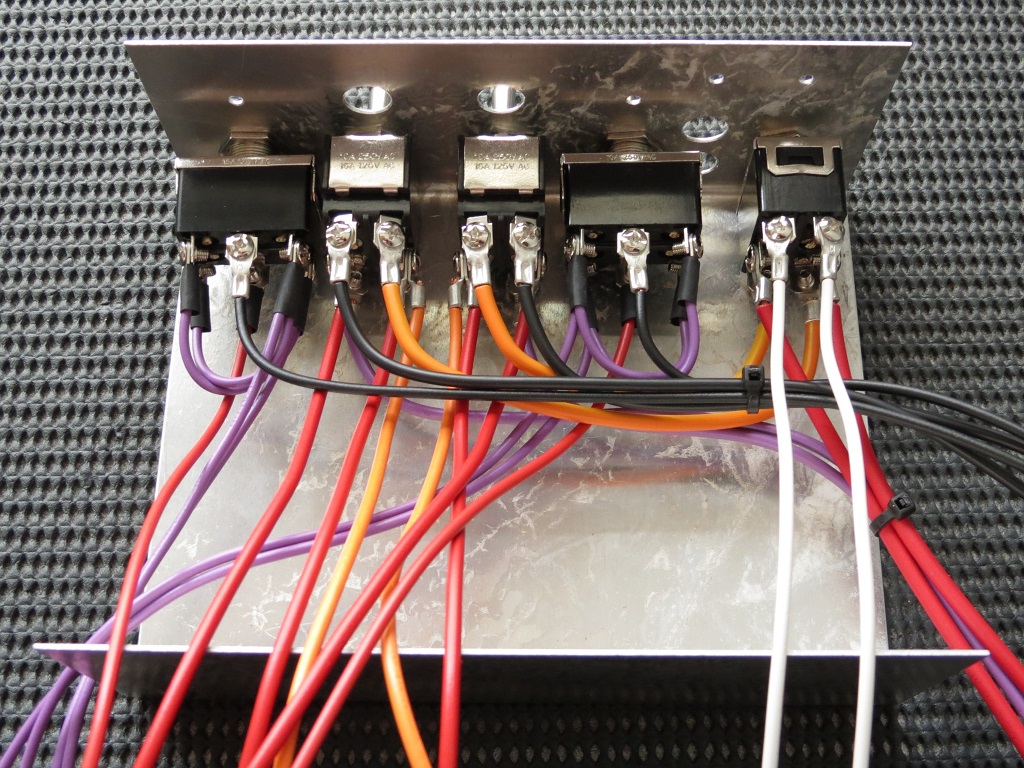

Und um neben dem Gehäuse auch am Versuchsaufbau arbeiten zu können nutze ich das Probestück erstmal als Platzhalter und habe mal angefangen die Schalter zu verkabeln.
Anhang 28628

Das eine oder andere Kabel kann sicherlich kürzer (als direkte Brücke von Schalter zu Schalter) ausgeführt werden aber zum rumprobieren ist das so erstmal praktischer.

Mal schauen ob der Platz reicht um da alles unterzubringen - das könnte glaube ich eng werden. :kratz:

Willst du noch Relais einbauen?

Ja, Relais müßen da auch noch rein.
Zum Sicherstellen der Funktionen sind mindestens 4 Relais erforderlich.
- eins je Seite zum Entkoppeln der Motoransteuerung SelectAlert - NightProbe
- eins je Seite für die Steuerung der deluxe Funktion beim NightProbe

Zusätzlich würde ich das gerne so bauen, das die Leuchten des Inneren Dreher bei aktiviertem NightProbe nicht dauerhaft an sind, sondern je nach aktivierter Funktion nur nach hinten (SelectAlert) oder nach vorne&hinten (Beacon-Mode) blinken.
Dafür kämen dann je Seite nochmal ein Relais und ein Blinkgeber dazu.


Wobei ich nicht sagen kann, wie das im original war oder ob sie damals noch eine separate Relaisbox verbaut haben.
Über den Aufbau/die Funktionsweise des NightProbe-Controller scheint es keine Informationen zu geben - zumindest ist nichts zu finden. Weder Dokumente noch Zeitzeugen.

Respekt für die Arbeit. Das klingt nach viel Kabelsalat in der kleinen Box.

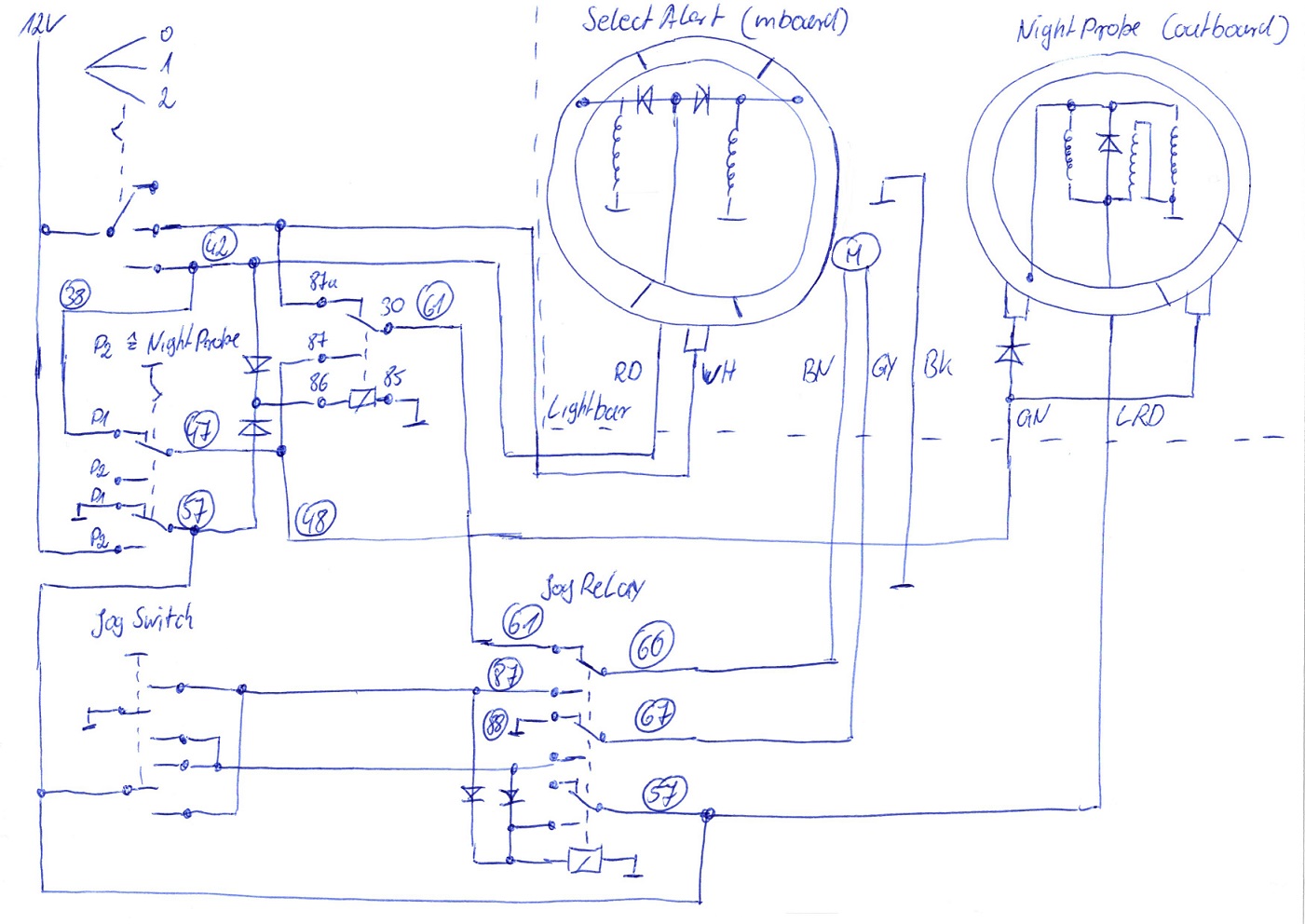

Hier mal der aktuelle Zwischenstand der Verschaltung des Controller:
Anhang 28629
(nur für eine Seite und noch ohne Kontrollleuchten und Sicherungen)

Das gilt es nun testweise mal zu verkabeln und dann schauen wir weiter.

Sehr viel Arbeit aber es lohnt sich.
Es macht aber auch viel Spaß dabei zuzusehen wie sich das Projekt entwickelt.

Ab dann gehen bei Thorsten die Controller in Serie :D
