Erstmal muß der eine Funktionieren! ;)

Bei deinem Plan und der Herangehensweise kann ja wenig schief gehen.

Sieht zwar immer noch schlimm aus, aber der Bedienkomfort hat sich schon erheblich verbessert :D
Anhang 28640

Die Grundfunktionen SelctAlert, Full 360° sowie NightProbe links & rechts lassen sich so schonmal per Schalter aktivieren.

Als nächstes puzzle ich da noch die Blinkfunktion für die inneren Dreher rein und überlege mir Wie&Wo man das in der Box unterbringen kann.

So schlimm finde ich sieht es gar nicht aus. Ist halt noch im Bau aber das Ziel ist in Sicht.

Das wird schon noch eng. Zudem muss ja auch alles sauber getrennt sein.

Was wäre die Welt ohne Wago Klemmen. :D

Sieht doch schon gut aus! :)

Um mir überlegen zu können was ich Wie&Wo platzieren könnte muß ich mir auch Gedanken zur Rückseite machen.

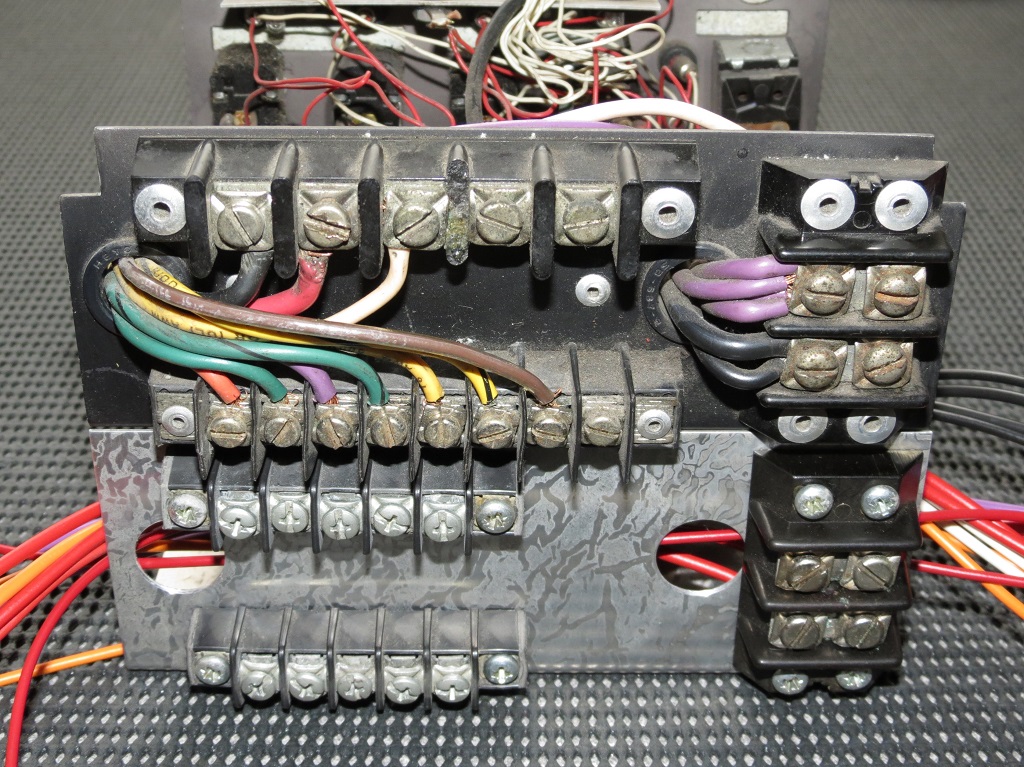

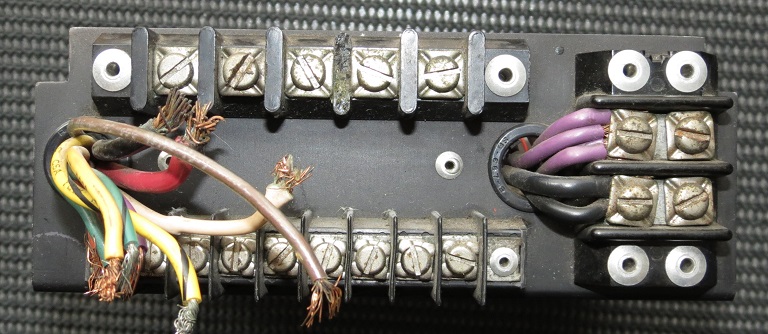

Da ich von der Rückseite aber nicht weiß wie sie ausgesehen hat bzw. wie die Anschlüsse ausgeführt wurden kann ich mich da auch nur an der Schalterbox orientieren.
Anhang 28643

Wenn ich ausschließlich auf vorhandene Teile zurückgreife würde/könnte das in etwa so aussehen:
Anhang 28644

Anstelle der 2 5-poligen und der 2-poligen Anschlußleisten würde ich allerdings lieber 2 6-polige verwenden. Gerne auch mit Kontakten an der Unterseite - dann bräuchte man die Kabel nicht erst durch ein großes Loch aus der Box rausführen, sondern könnte sie verdeckt von innen anschließen.

Entsprechende Reihenklemmen habe ich zwar auch schon im Netz gefunden - aber leider noch keinen Shop wo man die auch (zu einem vernünftigen Kurs und unkompliziert!) bestellen kann.

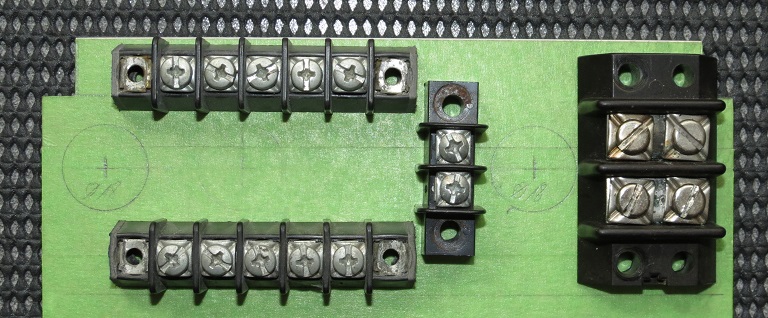

Habe das mal am Probestück ausprobiert:
Anhang 28683
Ohne die Zusatz-Option, die aktivierte Nightprobe-Funktion manuel zu schwenken, reichen erstmal die 5 poligen Klemmleisten.

Nachdem ich die Reihenklemmen ja schon letzte Woche in Empfang nehmen konnte, ist Heute nun das nächste Puzzleteil eingetroffen.

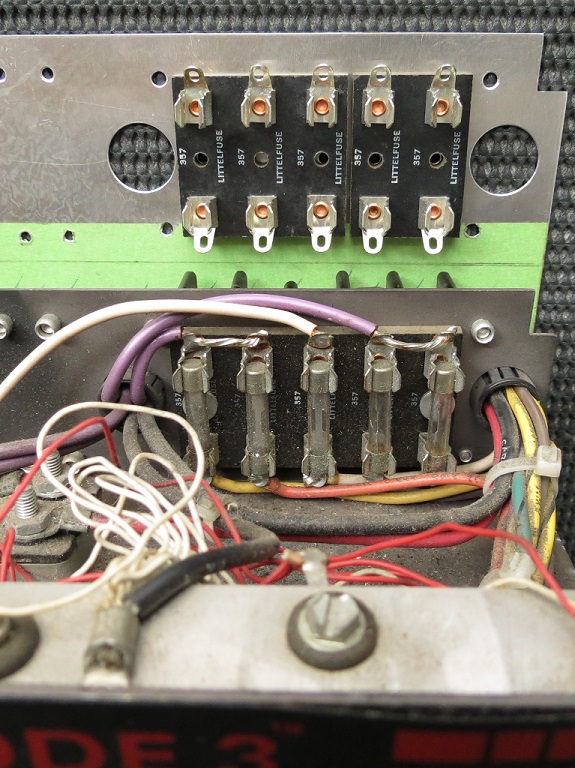

Und zwar die Sicherungshalter:
Anhang 28730

Und auch die Blende/Beschriftung der Vorderseite nimmt erste Formen an:
Anhang 28729
(zum rumprobieren noch in Tinte sparendem Grau)

Sieht sehr professionell aus!

Das stimmt. PSE wird sich sicherlich noch melden bezüglich einer Neuproduktion.:D

Danke!
Ist zwar nur ein Nachbau aber ich versuche es schon möglichst authentisch hinzubekommen und wo es geht die gleichen Teile zu verwenden.


Ich hoffe ja, das vielleicht doch nochmal irgendwo ein originaler Nightprobe Controller auftaucht, sodass man mal schauen könnte wie die das seinerzeit wirklich gemacht haben.

kleiner Zwischenstand:

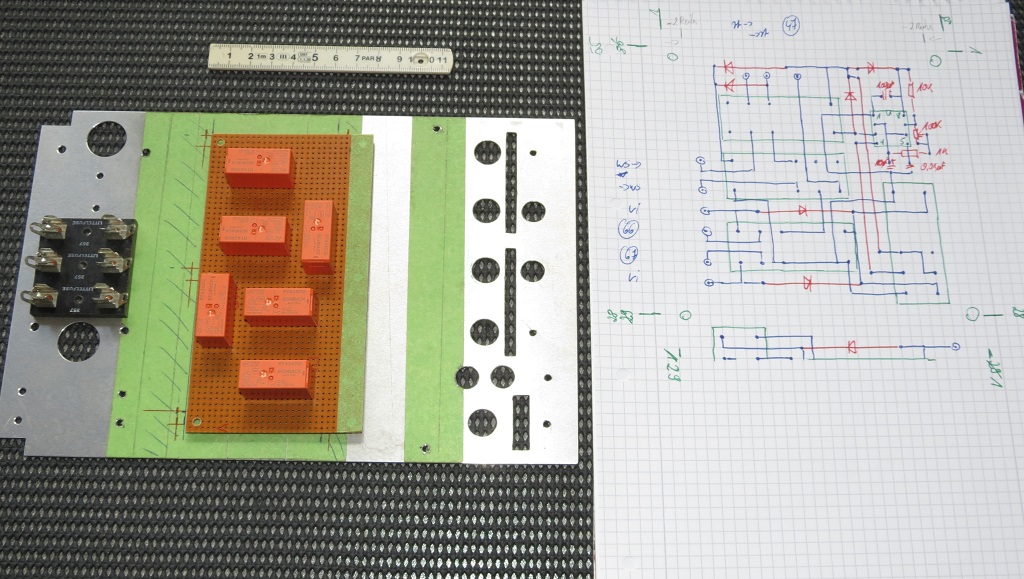

Habe das Layout der erweiterten Schaltung soweit fertig und bin jetzt am schauen ob/wie ich das nun am besten in die kleine Blechkiste bekomme:
Anhang 28781

Ein ziemlich komplexes Projekt mit schöner alter Technik!

Großes Lob an dich!

Ich durfte das Projekt ja Ende Juli live begutachten. Das ist schon echt beeindruckend wie man quasi aus dem nichts einen so umfangreichen Controller zusammenbastelt. Es gibt ja keine wirklichen Vergleichswerte wie beim SW300 oder so.

Respekt!
Mit Platinen etc. stand ich schon immer auf Kriegsfuß :D
Da sieht man aber mal wieder, man muss einfach mal anfangen und probieren.
Klasse Fortschritt!

Danke euch!

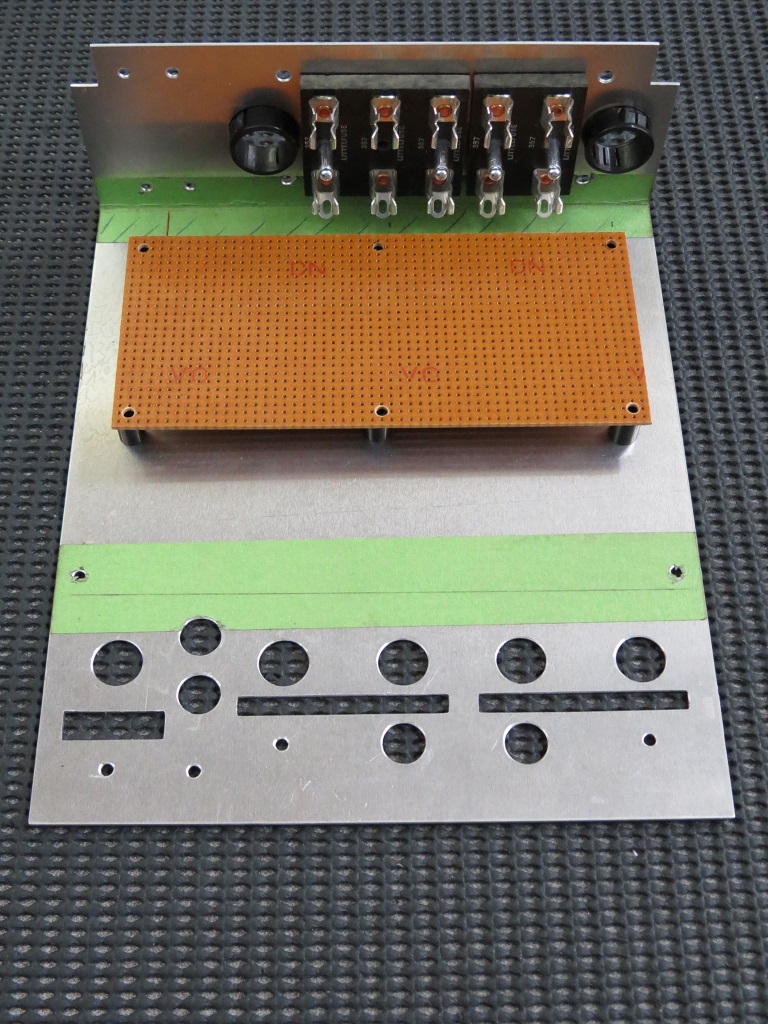

Mit der Rückseite bin ich soweit durch, und auch die Platine hat nun ihr Plätzchen gefunden.
Anhang 28811

Jetzt "nur noch" die Frontplatte und mal schauen ob/wie man das mit der durchleuchtenden Schrift hinbekommt. :kratz:

Außerdem kann ich nun anfangen "nebenbei" die Platinen (1x Standard & 1x deLuxe) fertig zu bauen.

Oh, die Kleinserien Produktion beginnt :D

Das nun nicht gerade.

Zum einen ist die "Standard"-Platine eh schon halb fertig, und da mein Balken bunte Hauben mit klaren Ausschnitten hat wäre das auch die korrekte Ausführung.
Wohin gegen das manuelle Drehen bei der "deLuxe" Version natürlich ne nette kleine Spielerei für ein "Ausstellungsstück" ist. :grinser:

Die "deLuxe"-Option erforderte zudem die Verwendung von klaren Hauben.
Um es also korrekt Darzustellen müßte ich auf klare Hauben in Verbinndung mit bunten Leuchtmitteln umrüsten.

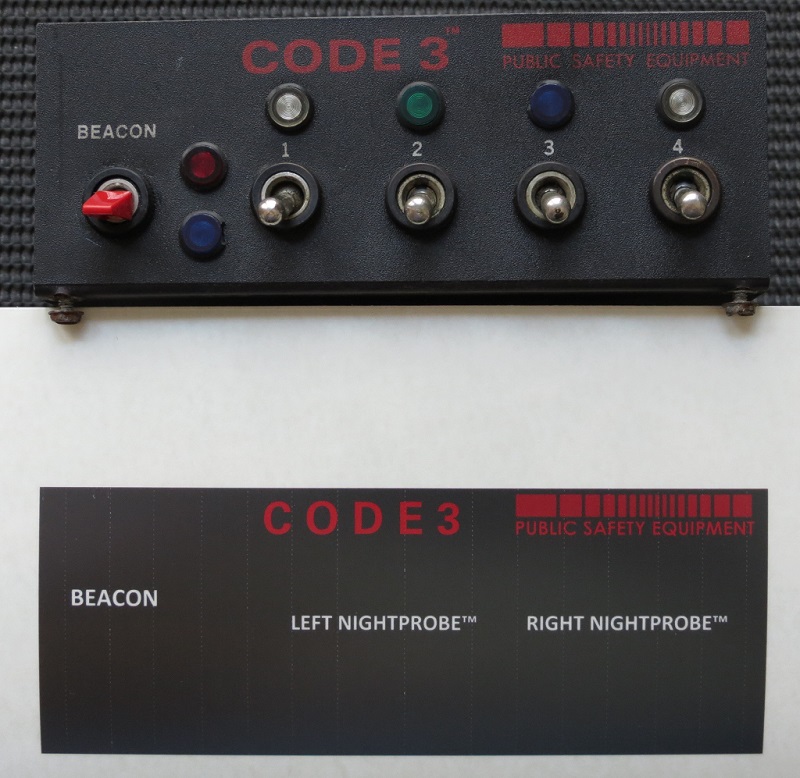

Hier mal der erste Ausdruck der Frontblende/Beschriftung in voller Farbe:
Anhang 28818

Bis auf ein paar leichte Streifen (vom Drucker) gefällt mir das schon recht gut!
