RTK4 Verstärker kaputt


Moin moin,

ich hab letztens einen RTK4 Verstärker bekommen um den ich mich kümmern sollte. Er soll kaputt sein. Ich habe den also zum Testen an die RTK4 angeschlossen, KL's und ASG's gingen wunderbar aber als ich das Horn anschaltete hat es nur *kack* gemacht.

Jetzt meine Frage:

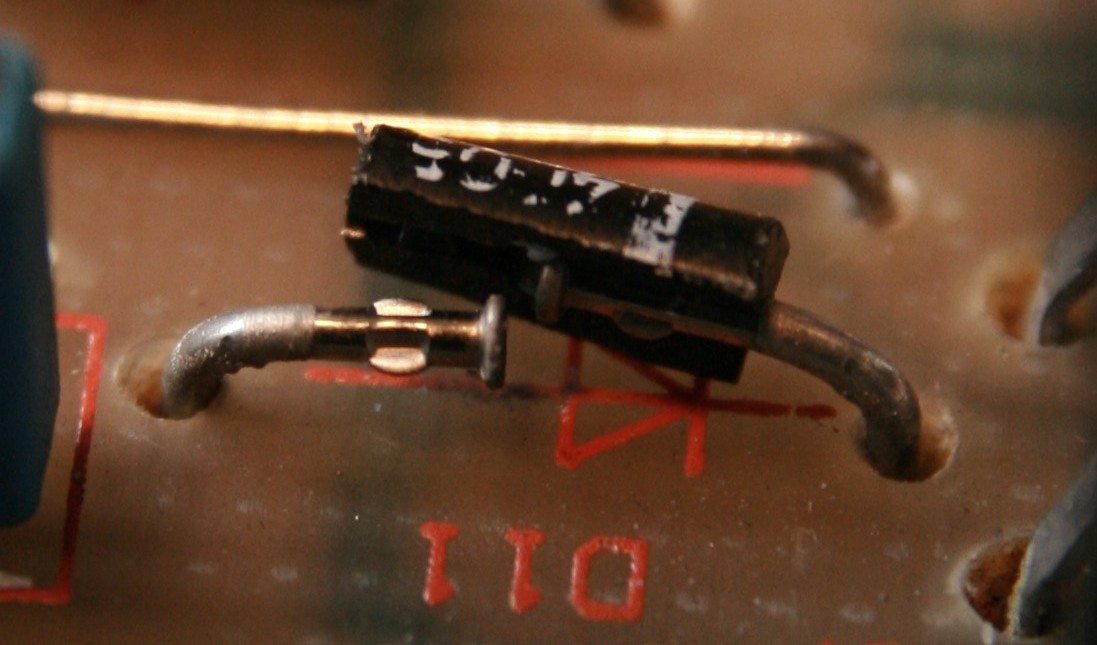

Könnte es an diese defekten Diode liegen das kein Ton mehr rauskommt. Sie trägt den Namen D11. Wenn jemand den Schaltplan hatt kann ja mal gucken.

Danköö...

Anhang 7775

Durchaus möglich, die hat ja einen Sinn;).

Scheint eine 1N4005 oder 1N4006 zu sein.
Standartdiode, da kannst Du eigentlich jede 1N4006 oder höher nehmen.
Vermutlich sogar Alles ab 4001.

Gruß Otti

Nun ja, so richtig funktionsfähig sieht die ja nicht mehr aus. :D

Laut Stücklisten in der Verstärker-Reparaturanleitung RTK 3-SL / RTK 4-SL (12 V) ist die Diode D11 auf der Digitalplatine eine ZPD 5.1 und die auf der Analogplatine eine 1 N 4005.

Viel Erfolg bei der Reparatur!

vielleicht hilfts weiter:

http://sosi.myds.me/forum/showthread...k+verst%E4rker
