Comet LED Entwicklung


Habe hier 2 Comet LED in gelb. Äußerlich gleich, jedoch mit einem unterschiedlichen Innenleben.

http://up.picr.de/13610521ma.jpg



Platinen-Layout vom 04.09.2006 ist das eckige. (Wie die Elektronik vom LED Powerblitz im DBS. Auch in der Movia D LED :kratz: ?) Im Sockel ist eine zusätzliche Drossel eingebaut.

Platinen-Layout vom 07.07.2011 ist das runde. (CoSaNoMo = Comet Saturn Nova Modell, Version 2.3)

http://up.picr.de/13610475vv.jpg

Neu:

http://up.picr.de/13610525xf.jpg

Alt:

http://up.picr.de/13610523zp.jpg

Wie sieht es denn mit dem Blitzmuster des Powerblitzes im DBS aus, hat der auch den Quadroblitz?

Gibt es Vergleichbilder zu den Verionen 2.2 und evtl. höhere Versionen?

Gute Frage, hab den 975 schon lange nicht mehr angeschlossen, meine aber der hat mehr einen Doppelblitz, als diesen Quadroblitz.

Gleiches ist mir auch schon bei der Movia LED Serie aufgefallen, frühe Modelle hatten eine 6eckige Platine , die neueren die rechteckige Platine.

Jetzt wäre noch interessant zu wissen, ob über die 6pol. Rastbuchse (Spannungsversorgung) die Blitzmuster verändert werden können ?

Ich wüsste nicht dass Hänsch Leuchten mit verschiedenen Blinkmustern anbietet (im vergleich zu Hella). Somit ist die Wahrscheinlichkeit sehr gering.

Nebenbei:
Wie schon angenommen ist in meiner Movia LED ist die rechteckige Platine drin. Gleiches Layout.

Kennt jemand die Belegung des 6-Pol Steckers? Ist nachtabsenkung, Rückmeldung immer intrigiert?

Gruß JOHANNES

Hey ho ich suche auch nach der Belegung des Steckers,

hab eine gebrauchte Movia D LED gekauft und Sie funktioniert leider nicht.

Das Anschlusskabel hat nur rot 6 schwarz und geht auf den 6-poligen Stecker wie im Bild zu sehen.

@0527000
ich hoffe Du verzeihst mir, dass ich dein Bild mal als Vorlage genommen habe.

mfG
Daniel

Sollte laut Hänsch nicht auch eine "neuere" Version der gelben Comet LED geben, bei der die weißen LED um 30% heller sind als vorher? Hat ich mal auf deren Website gelesen und kann mir vorstellen, dass sie von 700/750mA LED auf 1000mA LED umgestiegen sind und daher anderen Konstantstrom sprich also auch ne andere Platine brauchen.
Grüße Cop

PS: Habs gefunden http://www.fg-haensch.de/aktuell_pre...lichtwert.html
Bei Nahaufnahmen des Innenlebens könnte ich euch genaueres über die LED sagen aber ich vermute schonmal, dass sie von CREEs XP-E auf XM-L umgestiegen sind.

Mir ist grad etwas Komisches aufgefallen:

Die eckige Platine von Andi wurde am 04.09.2006 hergestellt und und ist Version 3.0 .

Die Platine in meiner Movia-D LED ist am 26.01.2010 produziert worden, ist aber "nur" Version 2.4 .

Wie passt das denn zusammen? :kratz:

Weil CoSaNo eine andere Platine haben !

Marcel, ich glaube, wir reden von zwei verscheidenen Dingen.

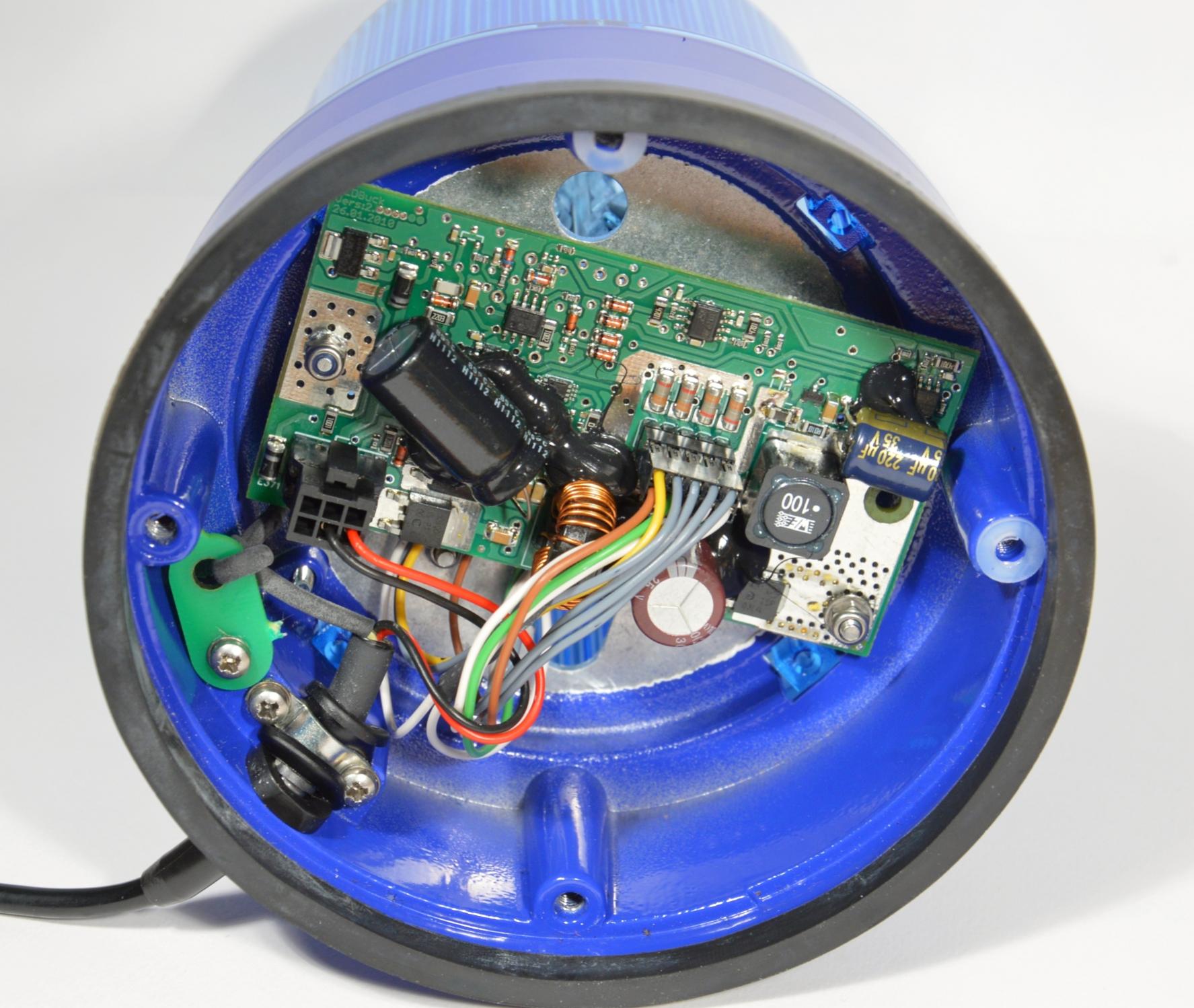

Die Platine von Andi:

wird sowohl in der Comet als auch in der Movia verwendet.

Die Platine in meiner Movia:

Anhang 19564

Genau die gleiche (abgesehen von der Versionsnummer).

Matthias,

Es ist fast schon normal, dass auch mal ältere Versionen verwendet werden.
Wenn es zum Beispiel ein Lieferengpass bei der 3.0 Platine gibt wird auf ältere noch verfügbar Versionem zurück gegriffen um die Auslieferung nicht zu gefährden:)

Das stimmt natürlich! Nur dass sie nach kanpp vier Jahren ihren Vorrat an 2.4er Platinen noch nicht aufgebraucht haben, wundert mich ein bisschen :D

Ja das stimmt, aber aus eigener Erfahrung kann ich sagen, dass so etwas relativ oft vorkommt:D

Solange die Lichtleistung, Bitzfrequenz, EMV-Verhalten etc. gleich bleibt, ist es dem Endabnehmer ziemlich wurscht, welche Platine da drin ist.

Nur als Sammler sieht man da natürlich anders hin ;)

Jop genau so ist es, nur wir gucken ja mal was in unseren Leuchten drin steckt;)

Comet, Saturn und Nova haben ja auch in der LED Version auch nur ein Doppelblitzmuster, die Movia-D LED hingegen den Vierfachblitz. Daher vermute ich, dass die Movia-D LED eine andere Platine hat.

Weißt du das genau das wäre mir neu!

Es steht hier jedenfalls so:

http://www.fg-haensch.de/eshop/Kennl...em-Stativ.html

Wenn für Saturn und Nova die selben Platinen genutzt werden, dann werden die ja auch nur einen Doppelblitz haben.

Laut der Montageanleitung von Hänsch haben die Comet-/Nova-/Saturn-LED alle Quadroblitz ;)

Gut, dann wird es im Shop wohl nicht stimmen. Habe mich deswegen schon gewundert.
