Beleuchtung der Bedieneinheit geändert

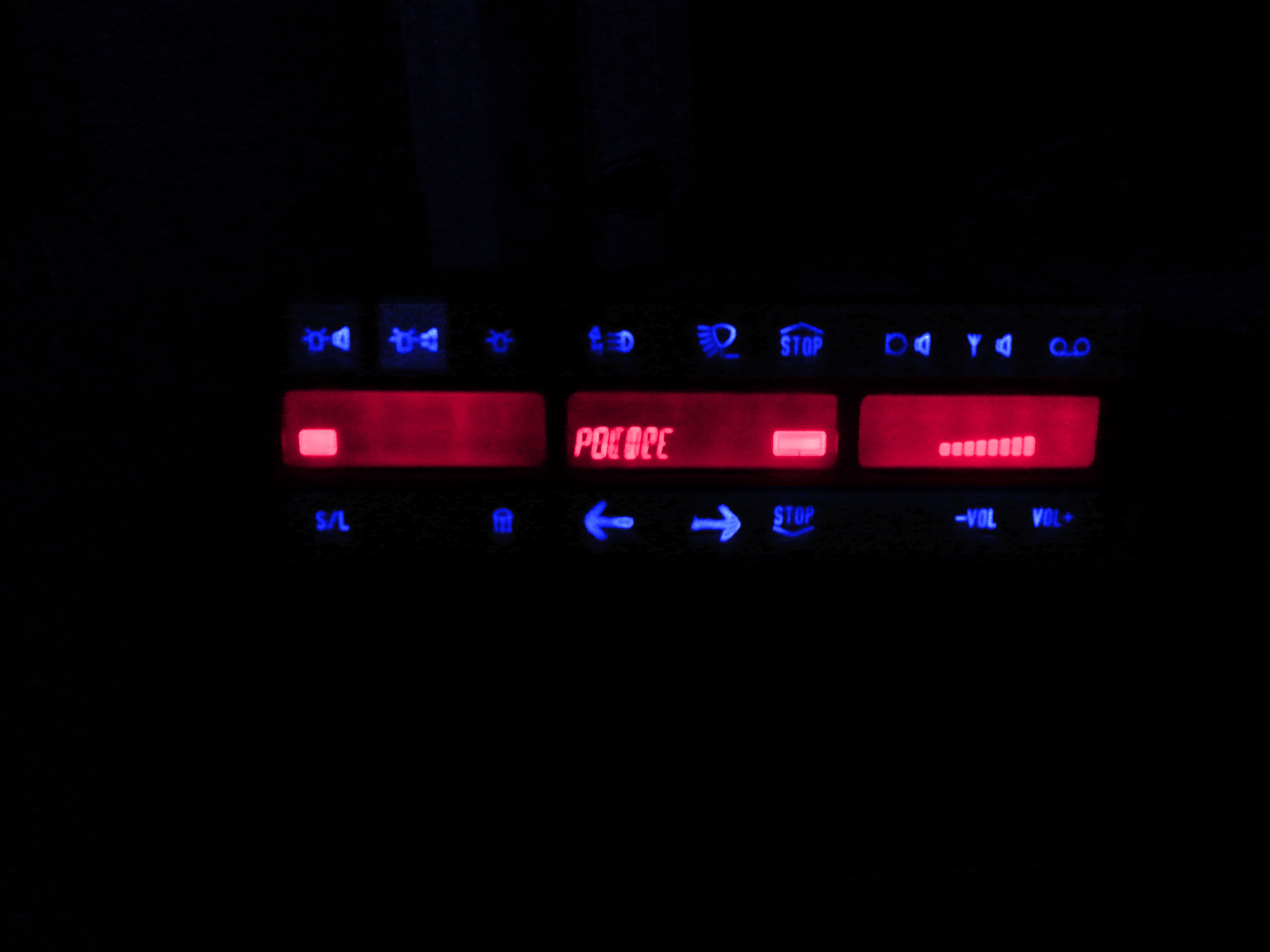

Habe mir erlaubt, die Beleuchtung der Bedieneinheit den Farben der Fahrzeuginstrumente mal anzupassen. Hier das Ergebnis:

Nicht schlecht!

Würde ich gerne mal im VW-Design sehen: Blaue Tasten - rotes Display.

Die Idee hatte ich auch schon, aber die blauen Led brauchen ne andere Spannung, das ist mit deutlich mehr Änderungen verbunden, und ausserdem ist unser Crafter ja komplett rot beleuchtet, da ist nix blaues drin.

Für den Sprinter wäre übrigens Gelb auch ohne Probleme möglich!

Woher hast Du die LEDs bekommen? Das sind ja normalerweise diese SMD-Dinger, die in den Löchern hängen. Waren bestimmt nicht leicht zu bekommen, oder?

Hier mal eine schnelle Photoshop-Bearbeitung in VW-Optik. :)

Anhang 16637

Das mit den LEDs ist einfach, beim großen C die 2mm LED mit axialer Bedrahtung, die passen perfekt, und für die Hintergrundbeleuchtung SMD Bauform 0805. Du kannst die Originalplatine weiter nutzen, die eingegossenen grünen LEDs kann man mit nem Schaber entfernen, den Lack von der Platine schleifen ( 180 Schleifpapier ), dann hast du die Kupferbahnen frei liegen und kannst neue LEDs einlöten. Aufwand so ca. 1,5 Std für alles.

BE-Tuning


Coole Sache! Mal etwas völlig anders [14]

Sind die Pfeiltasten der Bedieneinheit selbstgemacht, oder gab es die mal original?

Eben mal schnell gemacht, die Tasten, werden bei Zeiten noch mal ordentlich neu gemacht.

Danke für die Info! Saubere Arbeit! [99] [14]

Habe noch ein paar BE Köpfe liegen, habe vorhin mit dem Gedanken gespielt, das mal mit RGB LEDs zu bauen, dafür müsste ich allerdings zumindest die Platine hinter dem Display neu entwerfen. Dann könnte man per Dip Schalter z.B. die Farben vom Display und den Tasten getrennt anpassen. Das klingt dann aber schon fast wie eine Aufgabe für Wilhelm. Wobei es dann wahrscheinlich aber per Atmel über ne unbenutzte Taste zu verstellen wäre, mit div. Lichtefekten, so wie ich ihn einschätze.

Und Sound-to-Light und Kennleuchtenkontrolle über blinkende Tasten und Programmierung über ne App aufm Handy. Inkl. Internetanbindung natürlich! Steuerung über die User in diesem Forum. ;)

Saubere Arbeit! Gefällt. :)

Ich werde die Tage noch eine Platine sauber schleifen, dann bekommt ihr noch Bilder!

Top! Danke! [99]

Schön gemacht! Gefällt mir!

Wie bereits versprochen, habe ich die Platinen fotografiert. Bei der BE-Kopfplatine habe ich Anode und Kathode markiert, bei der Display-Platine sieht man am Rand die Buchstaben A (Anode) und C (Kathode) und kann so die Leiterbahnen verfolgen. Die Positionen der LEDs sieht man auf den Leiterbahnen.

Die verwendeten LEDs:

Conrad
153391 - 62 SMD 0805 Hyperrot 54 Stück (kauft lieber 60, eine Reserve schadet nicht)
180117 - 62 2mm LED mit axialen Pins 12 Stück (also 15 kaufen)


Hier die Fotos der Platinen:
