Suche Detailbilder zur Zwei-Farben-RTK7


Hallo Leute!

Ich suche möglichst hochauflösende Detailbilder zur gelb-blauen RTK7 mit den klaren Hauben.

Besonderes Interesse besteht an:

• zusätzliche Masterelektronik für die gelben LEDs
• Anschluss und Zuleitung zu den Modulen (Stecker wo, Anschluss an ME?)
• Art der Linsen
• ggf. Typ der LEDs
• Ansteuerung an HA

Wäre für mich sehr spannend, ob eine Erweiterung/Umrüstung/Umbau möglich ist. Bisher habe ich noch nie eine dieser Anlagen in Live gesehen. Evtl. kann mir einer ja Bilder auf den folgenden Messen knipsen:

• IPOMEX (14. - 16. April 2015 in Münster)
• RETTmobil (06. - 08. Mai 2015 in Fulda)
• Interschutz (08. - 13. Juni 2015 in Hannover)

Lieben Dank schon mal für eure Hilfe.


Frohe Ostertage und beste Grüße


JOHANNES

Umrüstung wird ein teurer Spaß. Soweit mir bekannt ist, kosten die Module rund 900 EUR plus Steuer und sind nur auf "Sonderbestellung" zu bekommen. ;)

Nennen wir es dann eher Aufrüstung. Auf meinen Modulen ist noch Platz für die gelben LEDs und die IR-Dioden.

Geht nicht. HELLA ist auf der IPOMEX 2015 nicht präsent.

Ok, danke

Zur Interschutz nochmal ein Push!

Könntet Ihr mit Detailaufnahme der zweifarbigen RTK7 machen?
Wichtig wäre:

• Anordnung der verschieden LEDs auf der Platine.
• Anschluss der einzelnen HKL-Platinen an der Masterelektronik.
• Ist für gelb evtl. eine zweite Masterelektronik vernbaut?
• Wie sieht die Ansteuerung am Handaparat aus?

Moin!
Also ich war vorhin bei Hella und habe mal gefragt.
Die DualColor RTK7 besitzt eine eigene Masterelektronik mit neuerer Software.
D.h. du kannst z.b. keine normale RTK7 nehmen und die Module nachrüsten.
Die Steuerung am Handapparat erfolgt über die rechte obere Taste am Display die auch S/L sowie die Nachtabsenkung steuert. Da steht dann "Amber".
Muss man also durchscrollen. (Bild folgt)
Die Bilder von den Modulen und den Anschluss lade ich im laufe des Abends hoch. ;)

Gruß Justin :)

Ganz kleine Korrektur...

Die Dual Color braucht eine Masterelektronik in der neuesten Version, aber es ist keine spezielle Version der ME für die Module.

Die Verkabelung entspricht 1:1 der der Blauen Version, die Farbauswahl erfolgt über die Steuerströme, nicht über eine Zusatzverkabelung.

Hier mal eine Aufnahme von der Dual Color 7er.

Es führen lediglich 2 Kabel zu dem Lichtmodul. Womöglich wird die Farbe durch umpolen der Versorgungsspannung geändert?

;)

Ähnliches vermute ich auch bei den KL-LM2 Modulen der RTK6 LED

Du meinst wahrscheinlich die KL-LR2 richtig?

Bei denen war es aber bestimmt nur ein ungewollter Nebeneffekt.

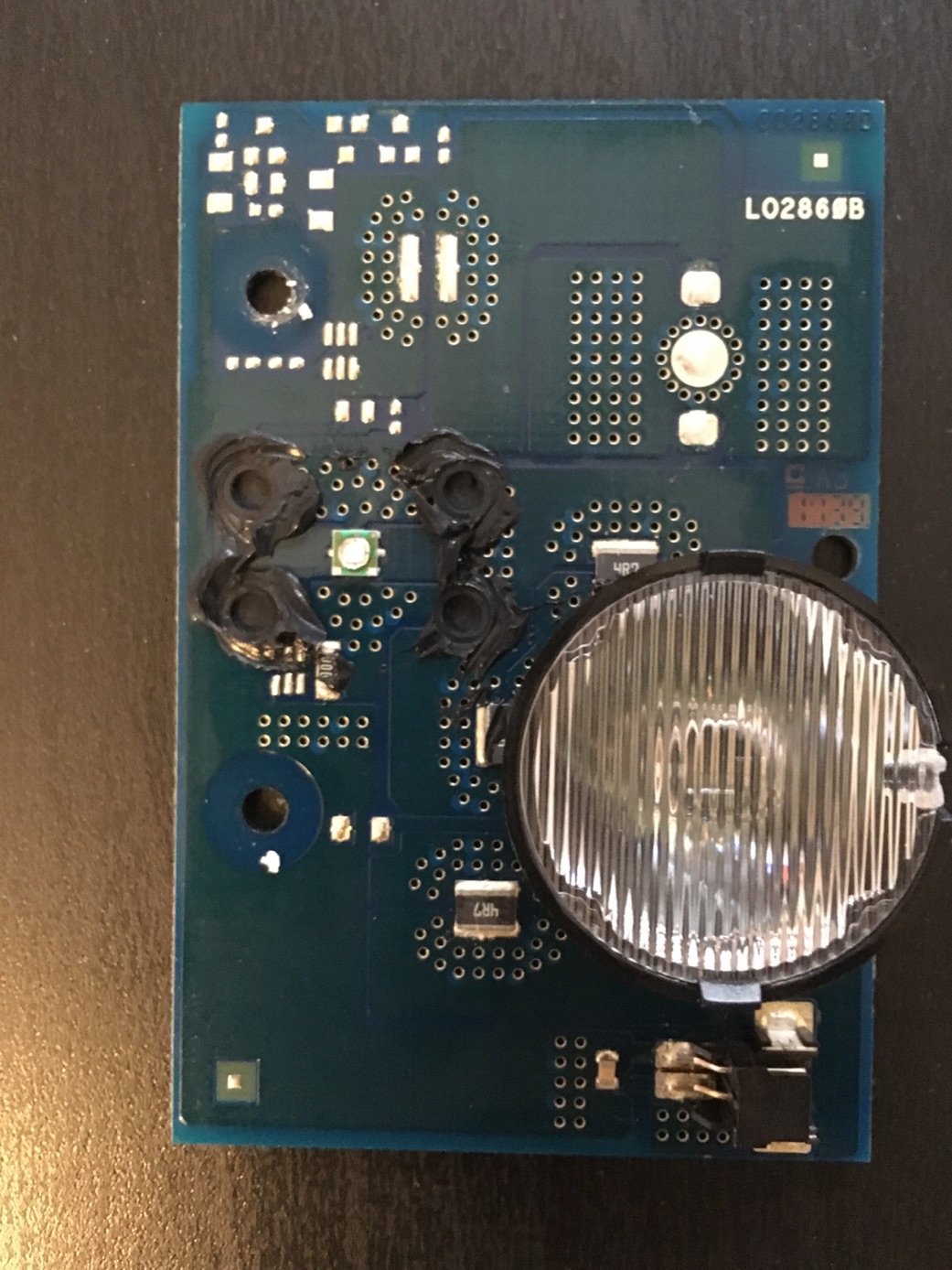

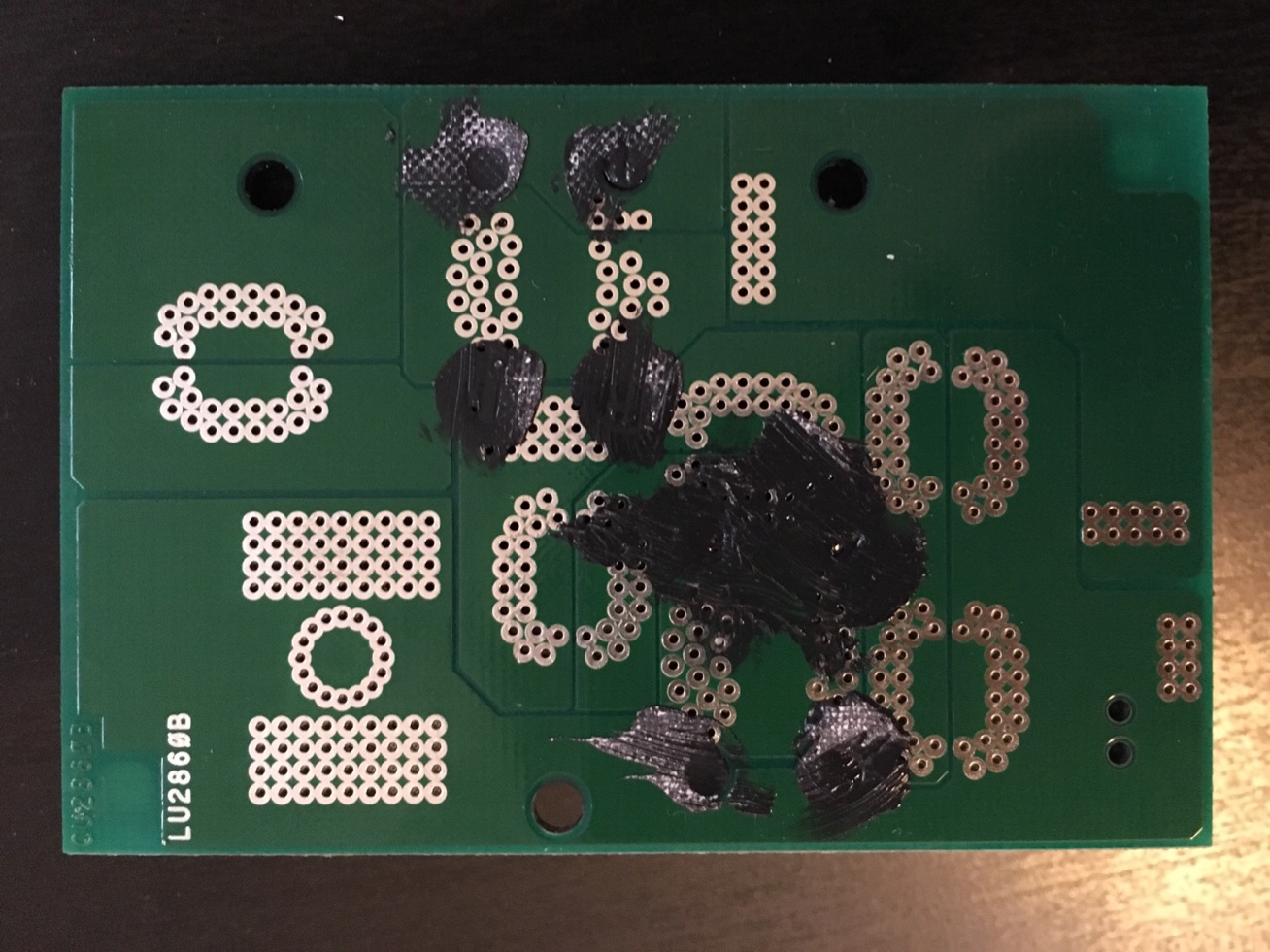

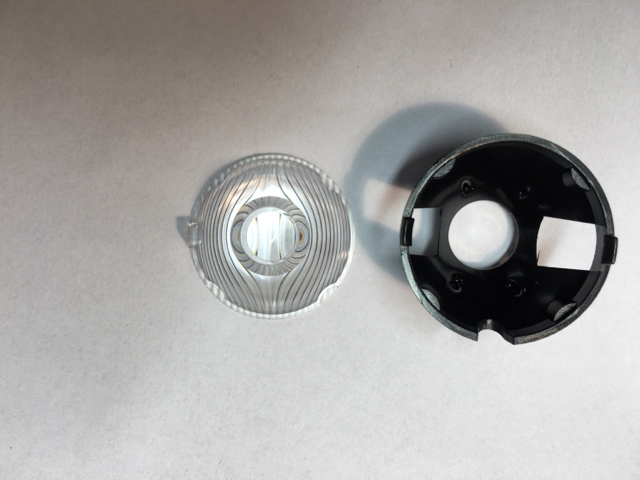

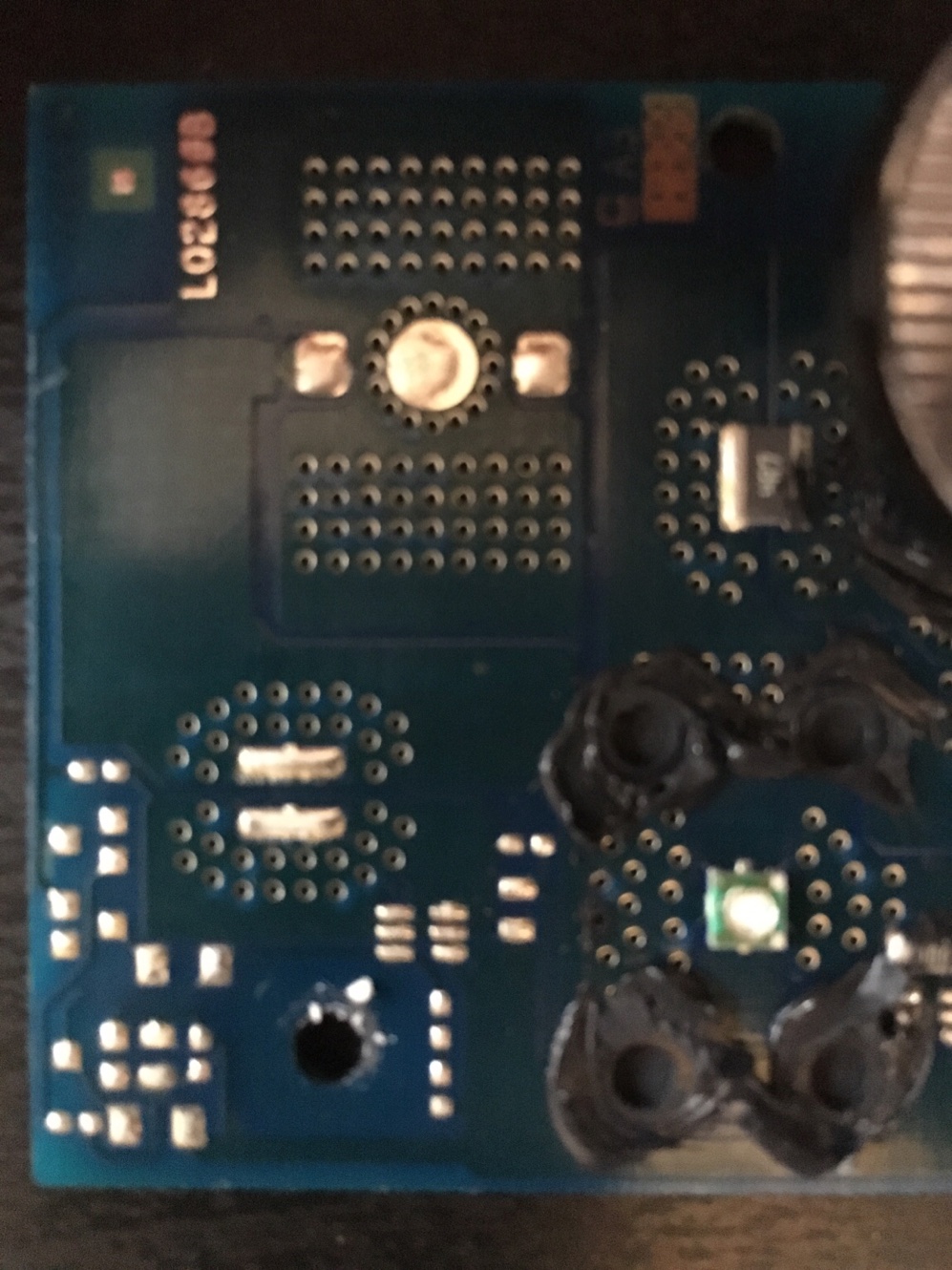

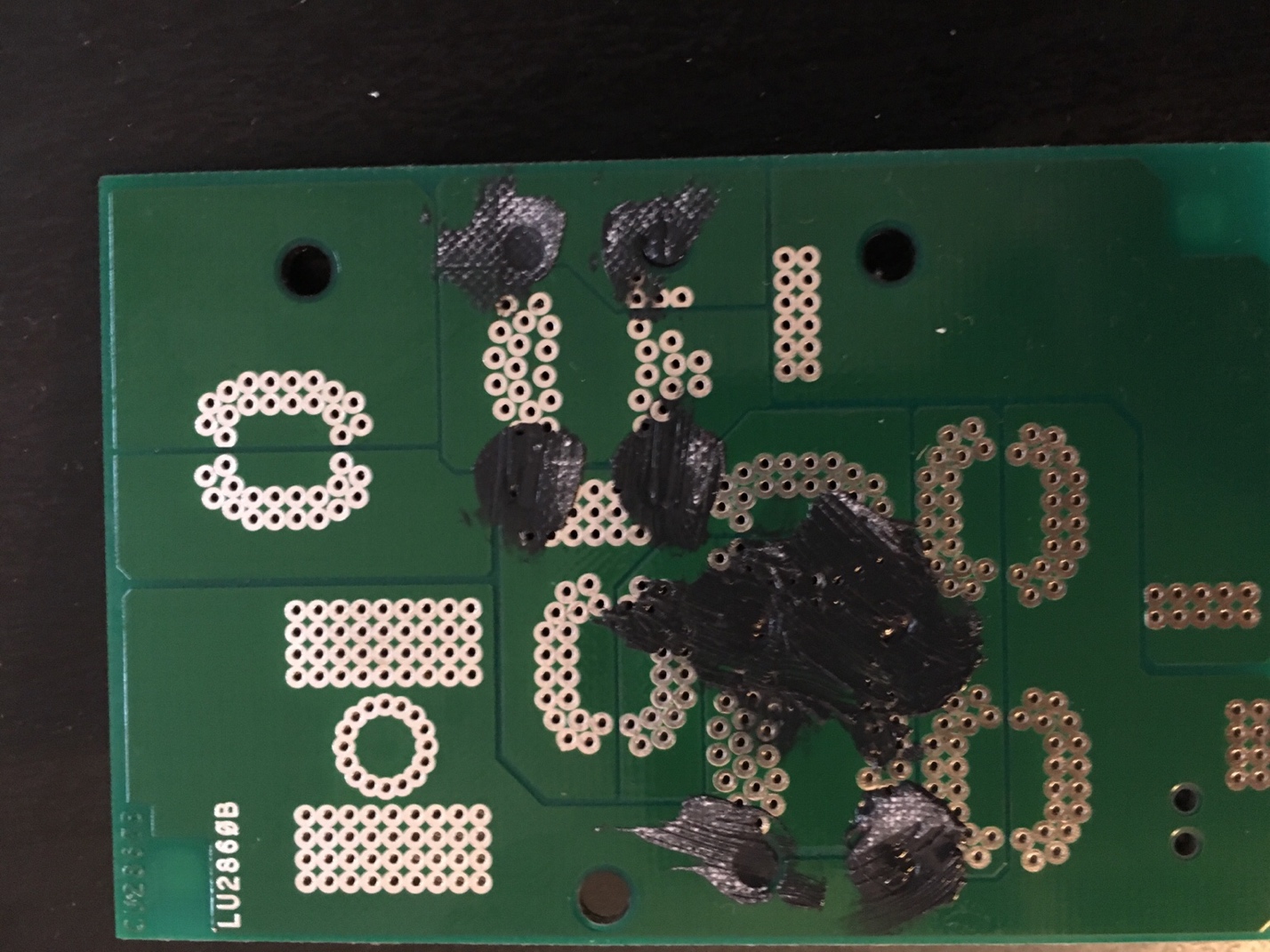

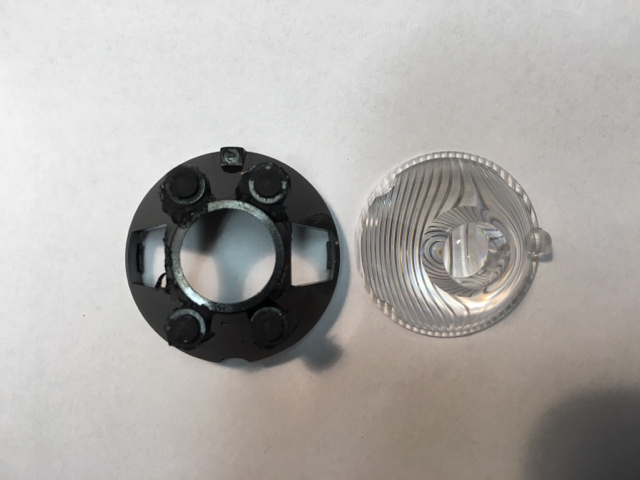

Ich hab euch mal ein paar Detailbilder der Platine!
Anhang 22591
Anhang 22592
Anhang 22593
Anhang 22594
Anhang 22595
Anhang 22596

Und das ist schon häufiger bei RTK7 vorgekommen?

Sehr interessante Fotos, Sascha! [14] Danke!

Was auffällt ist, dass bei den rein blauen Platinen nur die LEDs plus Anschlussstecker bestückt sind.
Vergleicht man nun diese mit den Platinen der Zwei-Farb-Variante sieht man, dass bei dieser noch einige elektronische Bauteile mehr bestückt wurden (links oben auf der Platine).
