Wandel & Goltermann WA-23 (908/38)


Hallo.
Ich bin neu hier und hätte mal ein paar Fragen.

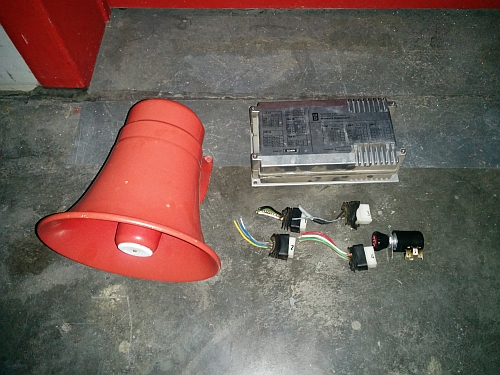

Ich habe die Tage die Überreste aus einem ausgesonderten Feuerwehrfahrzeug ausgebaut.

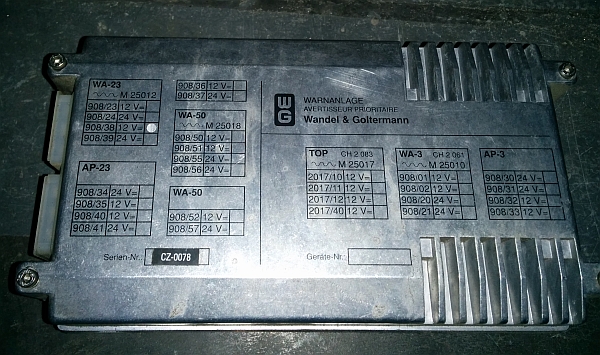

1 Warnanlage WA-23
1 WA Lautsprecher
4 dazugehörige Stecker
1 Dreh- Zugschalter

Rundumkennleuchten sind nicht dabei, wären aber auch vorhanden.

Einen Anschlussplan habe ich im Netz gefunden (http://www.oppermann-telekom.de/bild...3-kontakte.jpg)

Sind das alle Teile die ich benötige, oder gehört noch mehr dazu ?
Das soll im Winter von der Jugendfeuerwehr auf ihren Soundwagen verbaut werden :grinser:

Anhang 23654Anhang 23655

Spontan hätte ich mal gesagt, dass der komplette Kabelbaum fehlt.

Ja, der fehlt, aber solche kabel kann man doch sicher selbst "verlegen" ?

Wenn Du die Kabel so anschließt wie im Schaltbild angegeben, funkioniert das Horn.

Am Alarm-Dreh-Zugschalter muss nur noch ein dicker Plus an 72 und Masse an 31 und 31/1. 84b (Kontrolleuchte), 72 (Kennleuchten Ein) und 85c (Horn ein -Masse geschaltet-) gehen zum Verstärker.

(31 und 31/1 ist eine Verbindungslasche vom Metallgehäuse vorn des Alarmschalter zur Klemme 31). Ist nur für die Kontrolleuchte wichtig der Kontakt zum Gehäuse.

Wichtig ist am Verstärker der plus 15 (weis/rot). Wenn der nicht angeschlossen ist, geht auch das Horn nicht.

Achte auf querschnittstarke Kabel für Plus, Minus und zur Kennleuchte.

Gruß Heiko

Okay, das ganze Anschliessen darf eh ein ausgebildeter Elektriker übernehmen.
Kann man auch statt des Dreh-Zugschalters 2 "normale" Kippschalter benutzen ?
Noch eine Frage: Kann man vor den Lautsprecher einen Drehregler (Poti als Lautstärkenregler) bauen ?

Danke an alle :wink:
