CTS Haube


Gute bzw erschwingliche CTS Hauben sind ja rar.

Da ich noch eine amber TS Haube habe, wäre doch die Idee daraus mind 2 amber cutout zu sägen um dann die Teile in eine rote Haube einzufügen.
Wer könnte die korrekten Werte liefern?
Dann kann ich schauen ob man 2 oder 4 Scheiben machen kann.

Kann bitte einer der CTS Besitzer den cutout vermessen.

Ist für ein LASD 75er Fury Projekt. Die lightbar Sammler leisten also Amtshilfe.:D

Maße für den Cut Out kann ich heute Abend liefern. ;)

Also die Maße für die amber Scheibe: 189mm x 131mm

Maße für den Ausschnitt im roten Dome: 136mm / 179mm x 119mm

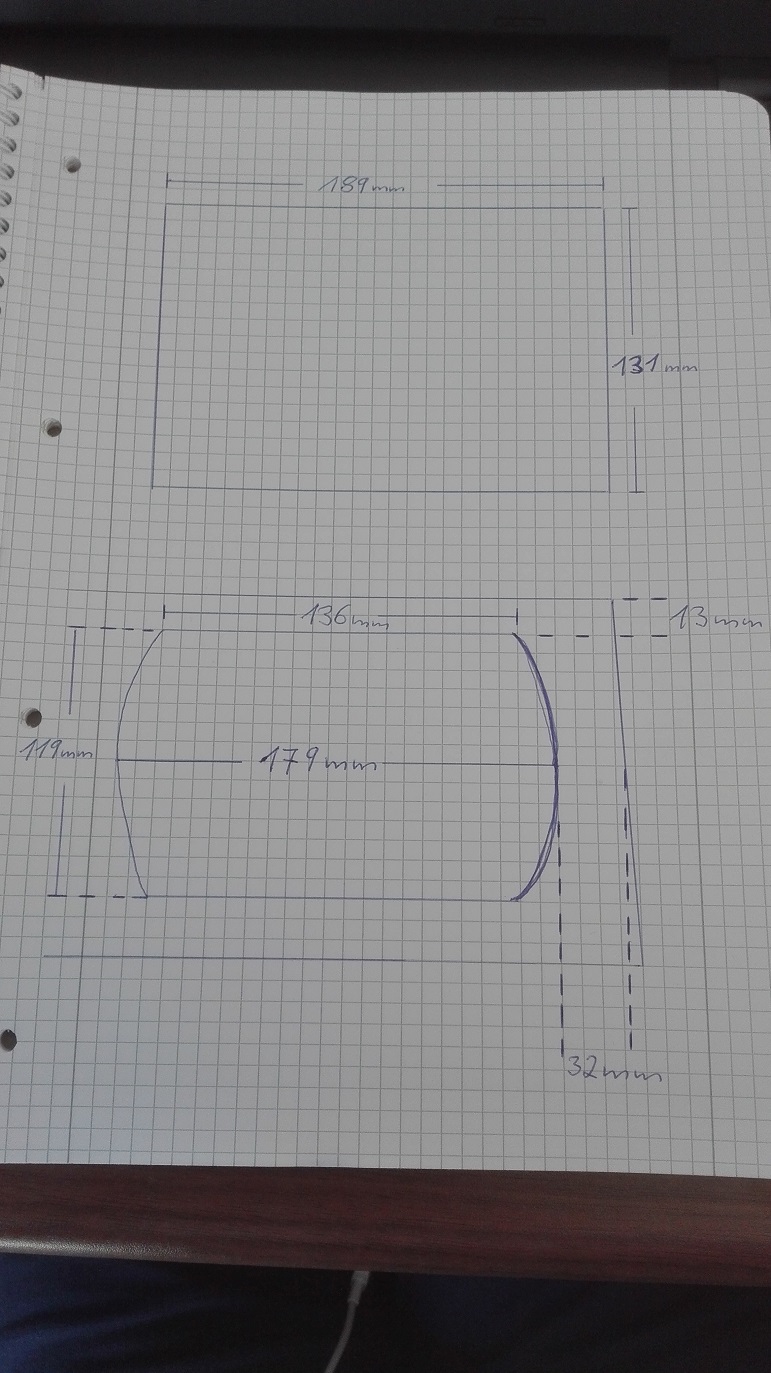

Hab mal ne kleine Zeichnung angefertigt. Hoffe Ihr könnt damit was anfangen :)

Anhang 23751

Anhang 23752

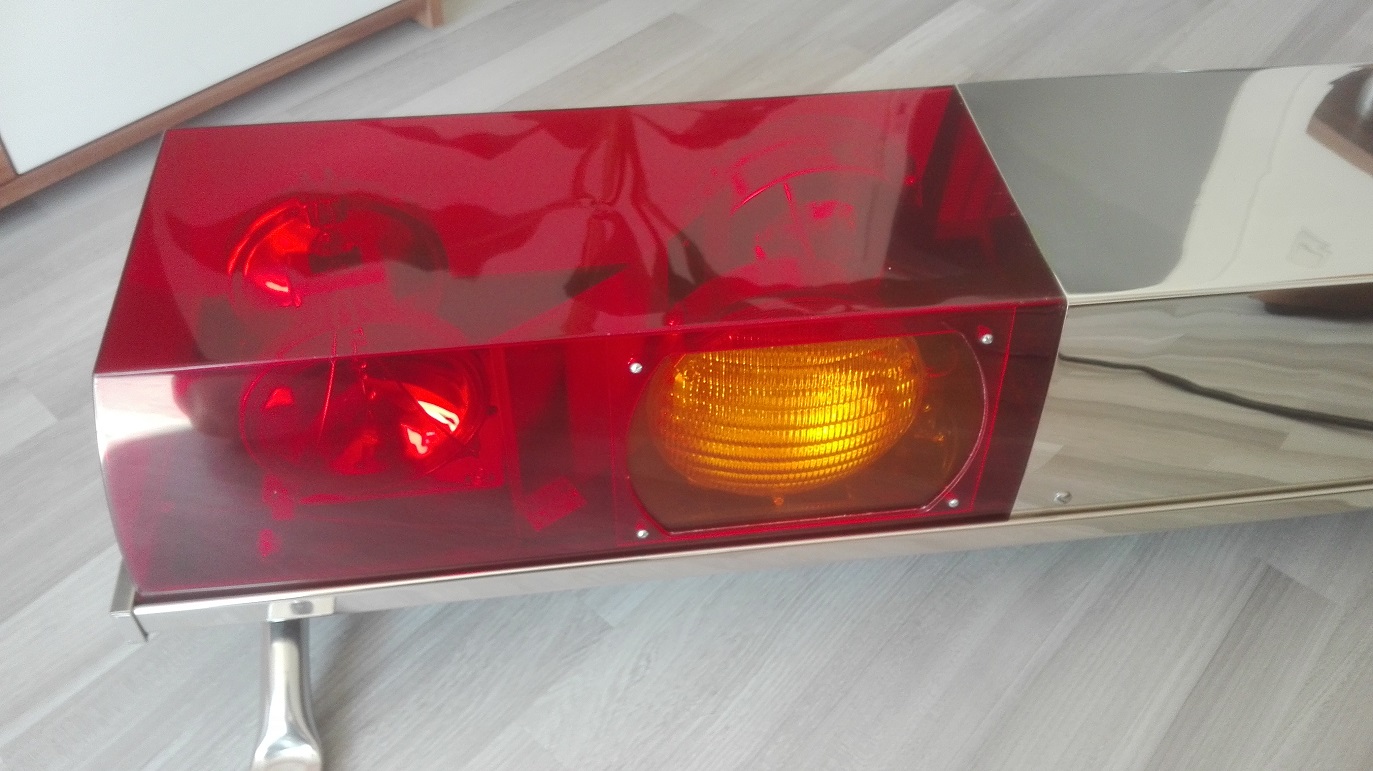

Die amber Scheibe liegt oben am Dome an. Unten muss etwas Luft bleiben da sonst die Haube nicht auf die Base passt.

Perfekt.:D

Der Ausschnitt ist aber (zumindest bei meiner Haube) nicht symetrisch!
Der Ausschnitt ist unten breiter als oben und gegeneinander verschoben sind sie auch noch etwas.

Hatte das schonmal ausgemessen, finden den Spiekzettel aber gerade nicht wieder :schäm: und an den CTS (zum neu ausmessen) komm ich momentan auch nicht wirklich.
