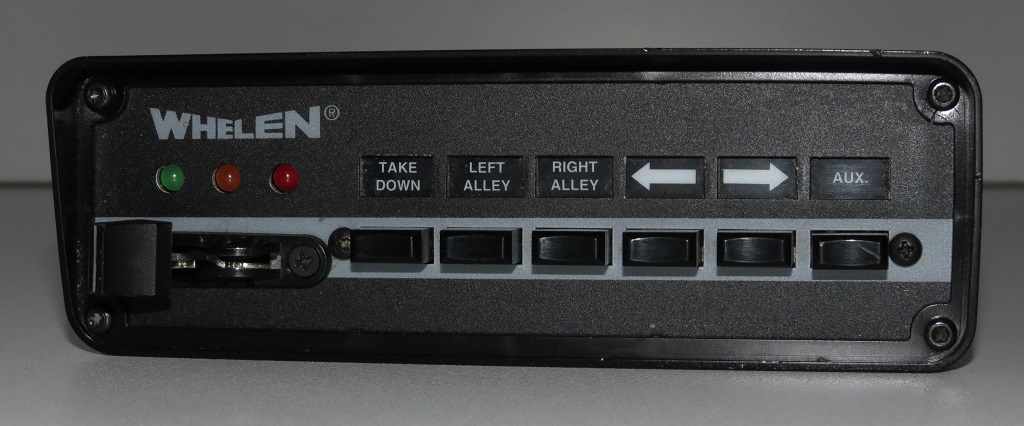

Whelen – Programmable Power Control Center PCCS9NP

Anhang 27724
Die Schalterbox verfügt über einen 4 stufigen Schiebeschalter (off, 1, 2, 3), 5 Einzelschalter (4-8) und einen „programmierbaren“ Taster und. Die einzelnen Schalter sind unabhängig voneinander schaltbar. Alle Schaltausgänge sind dafür ausgelegt Lastrelais anzusteuern und sind daher nur mit 250mA belastbar.
In jeder der 3 Positionen (1 ,2 ,3) des Schiebeschalters können alle der Ausgänge 1-8 angesteuert werden. Welcher Ausgang auf der jeweiligen Schalterposition angesteuert wird läßt sich über 3 8-fach Dip-Schalter festlegen.

Der Taster kann auf die folgen 4 Betriebsarten „programmiert“ werden:

• Mode1: solange der Taster gedrückt wird ist der Ausgang geschaltet
• Mode2: nach drücken des Tasters bleibt der Ausgang noch 8sec. geschaltet
• Mode3: nach drücken des Tasters bleibt der Ausgang solange geschaltet, bis der Taster erneut gedrückt wird
• Mode4: nach drücken des Tasters wird der Ausgang 400ms angesteuert macht das 400ms Pause. Dies wiederholt sich solange, bis der Taster erneut gedrückt wird.

Die Beschriftungsfelder sind Beleuchtet und der Schaltzustand wird mittels Lampen in den Schaltern bzw. mit den LEDs oberhalb des Schiebeschalters angezeigt.

Anhang 27725

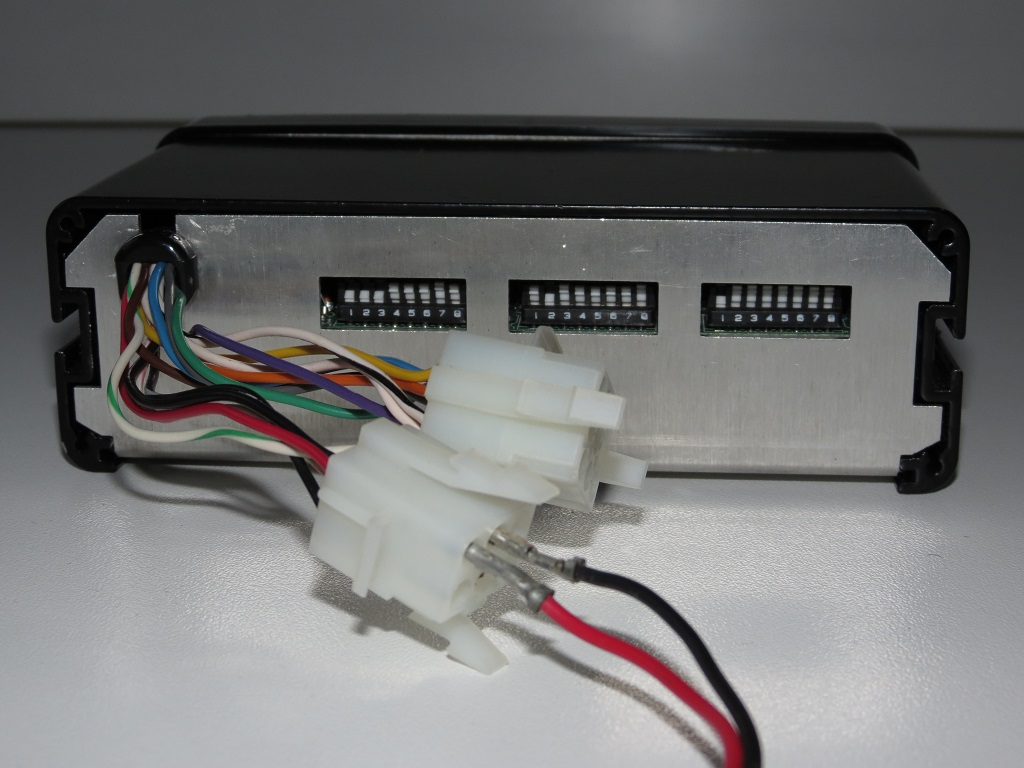

Auf der Rückseite befinden sich die Dip-Schalter zum „programmieren“ des Schiebeschalters.

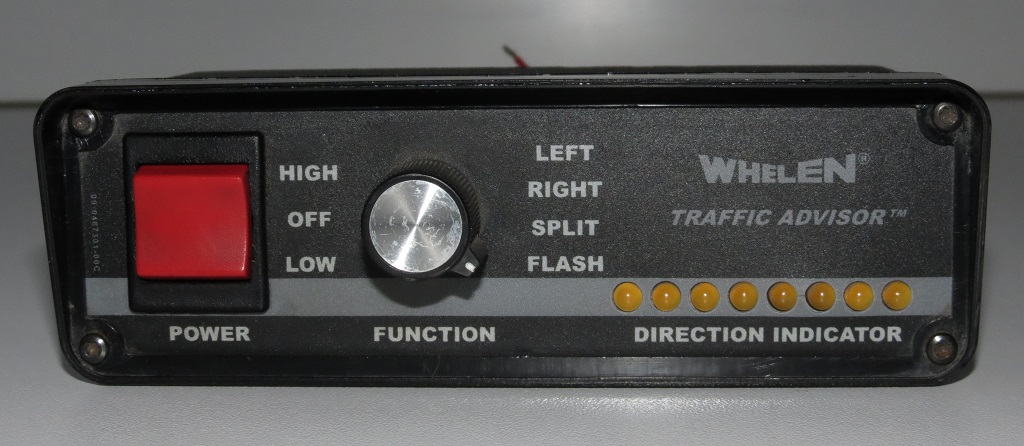

Whelen – Traffic Advisor Controller TACTRL1A

Anhang 27723
Mittels eines Drehschalters kann man zwischen 3 Verkehrsleitmuster (LEFT, RIGHT, SPLIT) und einem Warnmuster (FLASH) wählen. Zudem kann man noch über einen Wippschalter zwischen HIGH und LOW POWER umschalten. Das Warnmuster kann über eine Steuerleitung von extern (ohne vorheriges Einschalten des Controllers) aktiviert werden.

Über Dip-Schalter an der Rückseite können verschieden Verkehrsleit- / Warnmuster Kombinationen eingestellt werden:

1. SEQUENCE TRIPLE FLASH / SINGLE FLASH
2. SEQUENCE DOUBLE FLASH / DOUBLE FLASH
3. SEQUENCE TO SOLID / DOUBLE FLASH
4. SOLID ARROW / DOUBLE FLASH
5. SEQUENCE TWO LAMPS / DOUBLE FLASH
6. SEQUENCE THREE LAMPS / DOUBLE FLASH
7. SEQUENCE FOUR LAMPS / DOUBLE FLASH
8. SEQUENCE ON / SEQUENCE OFF / DOUBLE FLASH

Die Ansteuerung der Leuchten erfolgt über 8 Kanäle wobei über einen Dip-Schalter noch zwischen 6- und 8-Kanalbetrieb gewählt werden kann.

Schöne Vorstellung.

Wenn ich die 3 Dip-Schalter eingestellt habe, wo ist denn das passende Gegenstück mit der gleichen Programmierung/ Einstellung?

Ein Gegenstück ist nicht erforderlich.
Jeder der 3 Dip-Schalterblöcke ist für eine der Schiebeschalterpositionen 1-3 zuständig und jeder der jeweils 8 Dip-Schalter (je Block) stellt einen der 8 "programmierbaren" Schaltausgänge dar.
Je nach Erfordernis kann man also über den Schiebeschalter, durch umstellen des entsprechenden Dip-Schalters auf on, jeden der "programmierbaren" 8 Ausgänge aktivieren. Und das in 3 individuellen und voneinander unabhängigen Kombinationen.
