Code3 - Force4 LP
Model 6200L

Diesen Balken habe ich auf ebay.com gefunden.
Er scheint, der Farblichen Gestaltung nach, von einem Police-Department genutzt worden zu sein. Genaueres konnte ich aber nicht in Erfahrung bringen.

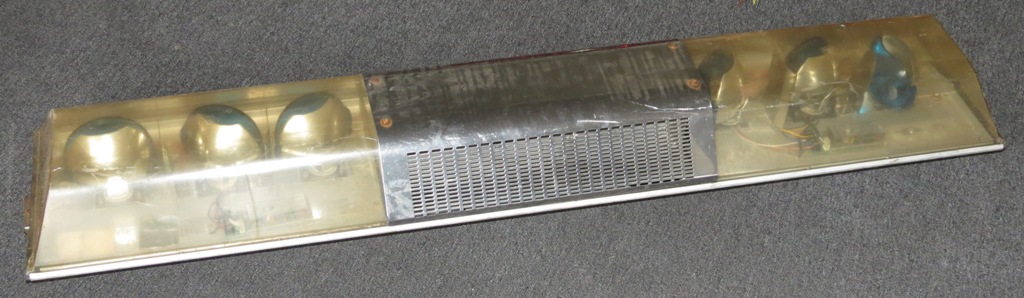

Anhang 28473

Maße (circa):

Länge: 141cm (55"), Breite: 28,5cm (11.25"), Höhe: 12.5cm (4.875") / 21cm (mit Montagefüßen)
Gewicht: kg

Ausstattung:

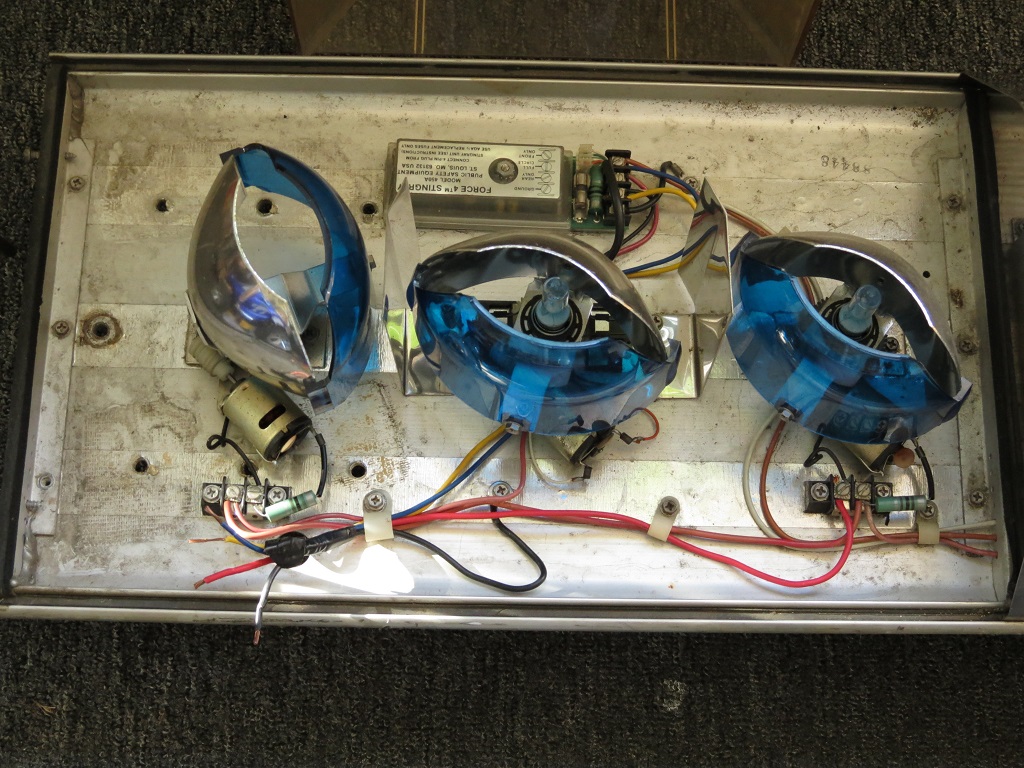

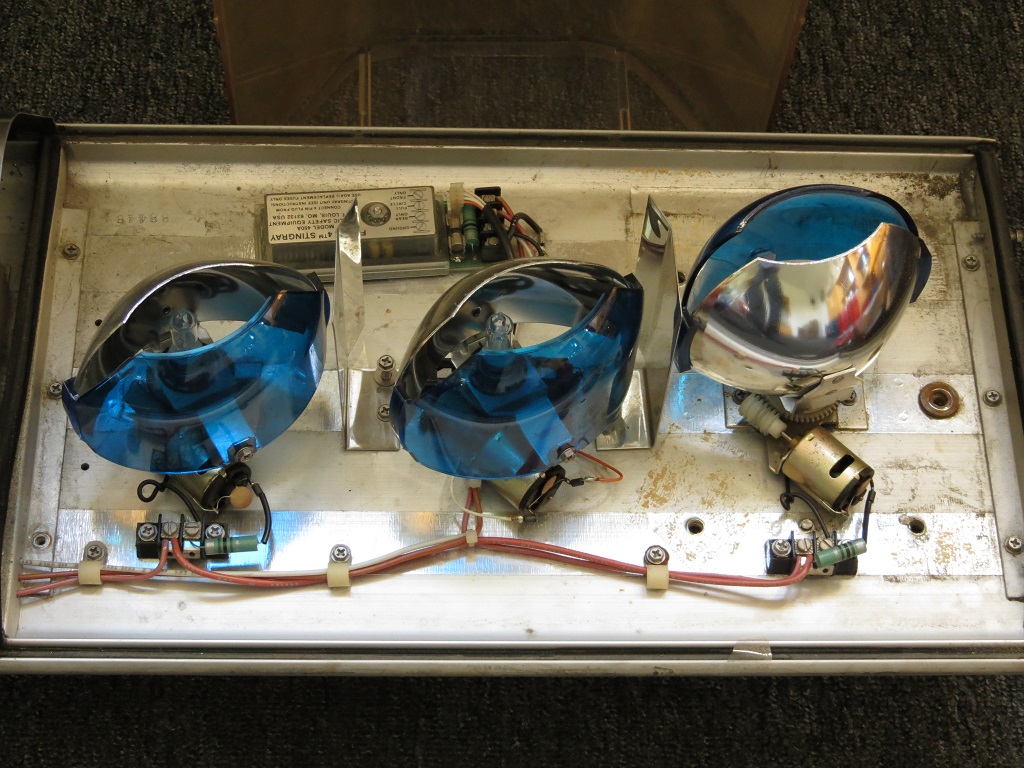

4 Drehspiegel (mit blauen Filtern), 2 Stingray (mit blauen Filtern)
4 Rotators, 2 Stingray

Die StingRay Drehspiegel haben folgende 3 Funktionen:

oscillates to the Rear – Reflektor pendelt nach hinten (langsam)
rotates conventionally – Reflektor dreht 360°
oscillates to the Front – Reflektor pendelt nach vorn (schnell)

Anhang 28475
Anhang 28474

Zustand bei Erhalt:
Der Balken war komplett und technisch in Ordnung (alles funktionierte). Bis auf die trüben Hauben also gar nicht so schlecht. LSP-Grill hat 1-2 Dellen und die Löcher von dem mal montierten LSP sind nicht sehr schön (schief&krumm) gebohrt.
Hat im Gegensatz zu meinen anderen LP ein flacheres Alu-Profil und die mittlere Hauben/Grill Befestigung ist auch etwas anders - scheint ein frühes Model zu sein, was auch die Drehspiegel und die Stingray-Box nahelegen.

Fortsetzung folgt ...

Aufbau/Technik:
Als Grundträger dient ein stranggepresstes Alu-Profil, welches grau beschichtet ist. Sämtliche Komponenten sind direkt auf den Grundträger montiert. Lediglich die Hauben und die LSP-Abdeckung sind indirekt mittels zusätzlicher Halter befestigt.

Die Drehspiegel werden über ein Schneckengetriebe angetrieben.

StingRay Drehspiegel: Die Positionsbestimmung erfolgt mittels zweier (rechts und links) Drahtbügel und eines am Zahnrad befindlichen Kontaktes. Erreicht der Drehspiegel nun eine der „Wendemarken“ erhält der Controller einen Minus-Impuls und ändert die Polarität am Motor, sodass sich die Drehrichtung ändert. Der Schwenkbereich beträgt nach vorne ca. 60° und nach hinten ca.100°.
