Hella RTK 6-SL NOTARZT
Mit diesem Balken fing meine "RTK 6-SL Sammlung" im Sommer 2004 an.

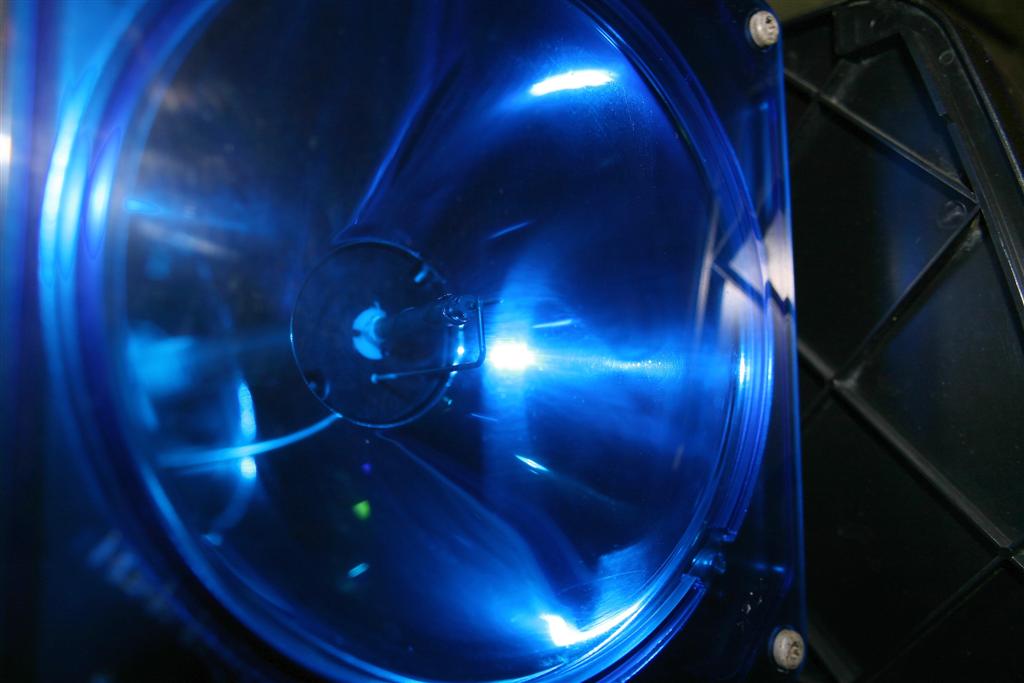

Ich hatte dieses Exemplar für 650,- € bei eBay ersteigert. Abholen musste ich ihn in Saarbrücken. Auch wenn die RTK 6-SL für mich persönlich der beste und schönste Balken ist - dieses Exemplar war auch leider zugleich der Balken in dem schlechtesten Zustand, den ich je bekommen habe. Das Problem besteht leider generell bei den Notarzt-Versionen. Im Gegensatz zu den Polizeibalken sind diese Balken jeden Tag mehrere Stunden in Betrieb, da es nunmal nicht so viele Notarzt-Fahrzeuge als Polizei-Fahrzeuge gibt. Dafür sind die Balken eine Seltenheit und somit lohnt sich der Aufwand. Los gehts! http://sosi.myds.me/forum/uploads/peter/rtk6-1.jpg Bild 1: Ein recht trauriger Anblick. 6 Jahre Dauereinsatz haben ihre Spuren hinterlassen. An dieser RTK haben schon mehrere 10.000 Insekten ihr Leben gelassen. Sowohl aussen als auch innen. :( http://sosi.myds.me/forum/uploads/peter/rtk6-2.jpg Bild 2: Kaum noch durch das trübe Plastik der Lichthaube zu erkennen - die KL-X... http://sosi.myds.me/forum/uploads/peter/rtk6-3.jpg Bild 3: ...sehr übel. Nicht nur dass eine rostende Schraube das Plastik des ASG verfärbt hat...viel schlimmer ist die Grundplatte - die schwarze Verzinkung ist weggefressen und man sieht überall das korrodierte Aluminium. http://sosi.myds.me/forum/uploads/peter/rtk6-4.jpg Bild 4: [Ohne Worte] :( http://sosi.myds.me/forum/uploads/peter/rtk6-5.jpg Bild 5: Die ZSE (Z.entrale S.teuerungs E.inheit). Leider wurde diese offensichtlich mal getauscht und beim Einbau wurden die Dichtungsgummis vergessen, sodass die Anschlüsse alle total verdreckt waren. Das positive an der Sache ist jedoch, dass eine nagelneue Steuereinheit eingesetzt wurde, die über die aktuelle Firmware V3.01D verfügt. http://sosi.myds.me/forum/uploads/peter/rtk6-6.jpg Bild 6: So sah es unter der RTK 6 auf der Dachkonsole aus... Der Dreck liegt nicht nur locker obendrauf sondern ist richtig fest. Da hilft auch kein drüberwischen. http://sosi.myds.me/forum/uploads/peter/rtk6-7.jpg Bild 7: Der Leckerbissen einer jeden voll ausgestatteten RTK 6-SL. Der BS-X. (Ein BSX ist ein zusätzlich nach vorne gerichteter Frontblitzer von enormer Leistung. Er befindet sich hinter der Frontblende und ist im ausgeschalteten Zustand nur schwer erkennbar.) Der BS-X wurde hier schon komplett zerlegt und gereinigt. http://sosi.myds.me/forum/uploads/peter/rtk6-8.jpg Bild 8: Der BS-X in Einzelteilen: Gehäuse mit Blitzerzeugungselektronik, Blitzbirne, Reflektor, Halterung und Lichtscheibe. http://sosi.myds.me/forum/uploads/peter/rtk6-9.jpg Bild 9: Die Blitzerzeugungselektronik in Grossaufnahme. http://sosi.myds.me/forum/uploads/peter/rtk6-10.jpg Bild 10: Ebenfalls eine erfreuliche Überraschung war, dass einer der beiden KL-X Module nagelneu war. Absolut tadellos. http://sosi.myds.me/forum/uploads/peter/rtk6-11.jpg Bild 11: Hier mal ein Rinnenparabolreflektor mit Blitzröhre im Detail. Die Dinger sind wirklich sehr schön verspiegelt. [14] http://sosi.myds.me/forum/uploads/peter/rtk6-12.jpg Hier kann man mal das Innenleben der ZSE bewundern. Im Gegensatz zu manchen Gerüchten die man immmerwieder hört befinden sich im inneren KEINE Dip-Schalter mit denen man den Klang des Sondersignals umändern kann (Wail, Yelp, Hi-Lo). Die Änderung des Sondersignals erfolgt über eine Software-Codierung im Bediengerät. Die ZSE kann die anderen Signale von Haus aus und muss nur entsprechend angesteuert werden. (NACHTRAG: Eine genaue Anleitung wie man das Sondersignal wechselt findet ihr in einem anderen Beitrag hier im Forum.) |
Weiter ging es mit dem Herrichten der Einzelkomponenten:
http://sosi.myds.me/forum/uploads/peter/6m1.jpg Druckkammerlautsprecher in Einzelteilen. Sehr gut ist die Idee von Hella statt der üblichen 2 Druckkammerlautsprechern vorne, wie sie in der RTK 4 SL einbaut wurden, durch einen einzigen Lautsprecher zu ersetzen. Dieser hat dafür aber zwei Kalotten!!! Gleiche Leistung bei halber Grösse - sauber entwickelt! [14] http://sosi.myds.me/forum/uploads/peter/6m2.jpg Halteblech der ZSE und ASG. Alt und neu. Das neue Blech hat bereits sehr viele Löcher vorgebohrt. Warum? Ganz einfach: In den letzten Jahren wurde viele neue Zusatzmodule für die RTK 6 auf den Markt gebracht. Wie z.B. das LED-Matrix-Display oder den bei der Polizei sehr beliebten nach vorne gerichteten Arbeitsscheinwerfer. All diese Module kann man nun auf den aktuellen Blechen ohne Bohren befestigen. http://sosi.myds.me/forum/uploads/peter/6m3.jpg Hauptschiene alt/neu. Die neuen Hauptschienen sind nicht mehr schwarz sondern aus poliertem Aluminium!!! :oh: http://sosi.myds.me/forum/uploads/peter/6m4.jpg ASGs fertig montiert. http://sosi.myds.me/forum/uploads/peter/6m5.jpg Frontblenden. ACHTUNG! Die recht Frontblende ist NICHT neu sondern nur komplett gereinigt!!! Als Zaubermittel hab ich säurehaltigen Felgenreiniger entdeckt! Einsprühen, in eine grosse Tüte packen (gelber Sack) und einen Tag lang in der prallen Sonne liegen lassen. Danach mit Watte und Wattestäbchen bearbeiten. Klappt wirklich super!!! http://sosi.myds.me/forum/uploads/peter/6m8.jpg KL-X Blitzleuchte von oben geöffnet. Jede KL-X hat ihre eigene Leistungselektronik. Der Blitz wird über eine Sync-Leitung von der ZSE ausgelöst. |
Liste der Anhänge anzeigen (Anzahl: 1)
Nun wird die RTK 6-SL Stück für Stück wieder aufgebaut. Diese Schritte dürften identisch mit denen im Werk sein.
So fängts an. Die Grundplatte besteht aus drei Schienen, die zunächsteinmal einfach ineinander gesteckt werden. Achtung! In der Mittelschiene sieht man bereits 4 kleine schwarze "Dinger", die ich neu eingesetzt habe. Das sind Moosgummiblöcke, die verhindern, dass Regenwasser in die Bereiche läuft wo die Kennleuchten später sitzen. Diese werden automatisch dicht zusammengedrückt sobald man die Grundplatte zusammenbaut: http://sosi.myds.me/forum/uploads/peter/6n2.jpg Die Schienen sind nun zusammen und die Rille ist dicht. http://sosi.myds.me/forum/uploads/peter/6n3.jpg Beide Seitenteile wurden montiert. http://sosi.myds.me/forum/uploads/peter/6n4.jpg An dieser Stelle habe ich schon die Gummiunterlage befestigt. Diese wird durch Noppen in die Bohrungen der Grundplatte befestigt. Das ist ganz schön Fummelarbeit und am einfachsten wenn die Platte noch blank ist. Deswegen hab ich diesen Schritt schon vorgezogen. http://sosi.myds.me/forum/uploads/peter/6n5.jpg Der Vollständigkeit halber: So sieht die Gummiunterlage bei einer RTK 6 aus. Diese wird zwischen RTK und Fahrzeugdach montiert. Sie dichtet ab und gleicht vorhandene Wölbungen der Fahrzeugdächer ab. http://sosi.myds.me/forum/uploads/peter/6m9.jpg Weiter gehts mit der RTK: Hier wurde nun der Hauptversorgungskabelstrang in der Grundplatte befestigt. http://sosi.myds.me/forum/uploads/peter/6n6.jpg Die KL-X werden montiert. Leider etwas blöd festzuschrauben, da man ganz schön oft probieren muss bis man die beiden hinteren Schrauben zwischen Seitenteil und KL-X in den Löchern hat. Achtung! Auch die Kabeldurchführung zu den KL-X muss nach der Montage der Blitzkennleuchte mit einem Mossgummiblock abgedichtet werden. Sonst hat man ruck-zuck ein Aquarium in der Haube. http://sosi.myds.me/forum/uploads/peter/6n7.jpg Haube drauf - oben einrasten lassen - Torx rein und das Teil ist absolut dicht. http://sosi.myds.me/forum/uploads/peter/6n8.jpg Beide KL-X sowie die Hauben montiert und abgedichtet. http://sosi.myds.me/forum/uploads/peter/6n9.jpg Nun werden beide ASGs auf die Mittelbleche montiert... http://sosi.myds.me/forum/uploads/peter/6m4.jpg ...und jeweils mit der Grundplatte verschraubt. http://sosi.myds.me/forum/uploads/peter/6n10.jpg Somit ist nun auch der Spalt entstanden in welchen später die ZSE montiert wird. http://sosi.myds.me/forum/uploads/peter/6n11.jpg So sieht das ganze dann von der Seite aus. http://sosi.myds.me/forum/uploads/peter/6n12.jpg Nun kommt der Lautsprecher dran: Horn, Trichter und Halteplatte. http://sosi.myds.me/forum/uploads/peter/6m1.jpg Zusammengesetzt wird er als nächstes in die RTK eingesetzt. http://sosi.myds.me/forum/uploads/peter/6n13.jpg Der BS-X in Einzelteilen: http://sosi.myds.me/forum/uploads/peter/rtk6-8.jpg Und ab damit in die RTK. http://sosi.myds.me/forum/uploads/peter/6n14.jpg Hier nochmal der BS-X in Großaufnahme: http://sosi.myds.me/forum/uploads/peter/6n15.jpg Anhang 301 Jetzt muss noch die ZSE verkabelt und eingebaut werden: http://sosi.myds.me/forum/uploads/peter/6n16.jpg Das wars auch schon fast. Fehlen nur noch die Front- und Heckblenden sowie das Dach: http://sosi.myds.me/forum/uploads/peter/6n17.jpg Aber weil die RTK 6 geöffnet viel interessanter ist gibts noch ein paar Bilder: http://sosi.myds.me/forum/uploads/peter/6n18.jpg Und noch eins... http://sosi.myds.me/forum/uploads/peter/6n19.jpg Die RTK wird zugemacht. http://sosi.myds.me/forum/uploads/peter/6n20.jpg So steht sie jetzt stolz in meiner Sammlung. http://sosi.myds.me/forum/uploads/peter/6n21.jpg |

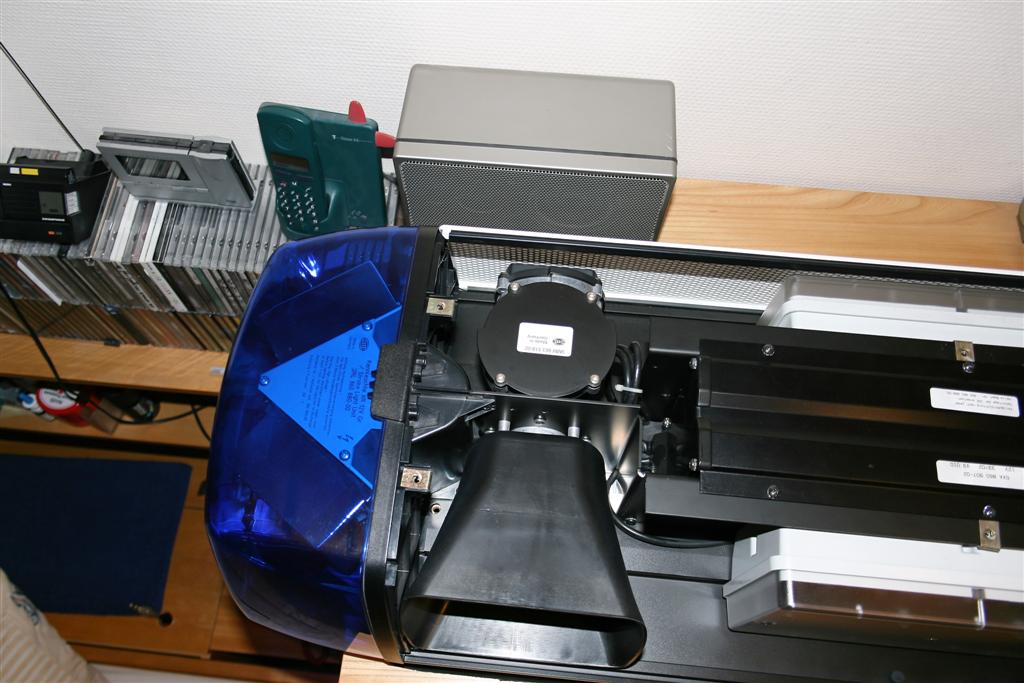

Ein Bauteil kam später noch dazu: Der optionale Hecklautsprecher!
Der Hecklautsprecher strahlt sowohl das Sondersignal als auch die Sprach-, Funk- und Bandaufzeichnungen zusätzlich mit 35 Watt nach hinten aus. Somit ist eine volle 360° Abstrahlung gewährleistet. Hier ist er: http://sosi.myds.me/forum/uploads/peter/sosi3/dkl.jpg Eingebaut sieht er dann so aus: http://sosi.myds.me/forum/uploads/pe...i3/heckdkl.jpg Ausserdem noch der passenden Leitungssatz um ein BOS-Funkgerät mit Handapparat in die RTK 6 einschleifen zu können: http://sosi.myds.me/forum/uploads/pe...2/rtk6fug1.jpg http://sosi.myds.me/forum/uploads/pe...2/rtk6fug2.jpg |
Liste der Anhänge anzeigen (Anzahl: 1)
Meine RTK 6-SL NOTARZT bekam zu guter letzt noch einen fabrikneuen LSP-V in der neuen Bauart verpasst:
Anhang 300 http://sosi.myds.me/forum/uploads/pe...ktionstest.jpg Fertig! :) |
eine sehr schön restaurierte RTK
|
Ebenfalls: Sehr schön.
P.s. Könnte man theoretisch nur ein BS-X kaufen und dies einzelnt steuern? (Sozusagen als "Disko") |
Zitat:
|
Ah. Gut. Was würde so einer kosten? Hab unter Google nichts gefunden.
|
Zitat:
|
Da find ich aber nur was zum BS-X Micro. Der kostet gebraucht bei jemandem 150 €. Naja, ich schreib Hella mal eine Mail. ;)
|
Zitat:
Wenn Du Hella wegen so einem scheiss anmailst und nervst dann brauchen wir uns nicht zu wundern, wenn wir Samller dort bald nicht mehr beliebt sind. :roll: |
Zitat:
|
Hast du die Moosgummi-Blöcke (Dichtungen)selbst zugeschnitten oder original gekauft?
Wo bekommt man denn Entsprechende Moosgummi-Matten, im Bastelladen? |
Die Moosgummis sind original und in jeder RTK 6 verbaut! ;)
|
Ja das ist mir auch klar, aber er hat die neu gemacht und ich wollte jetzt wissen ob selfmade oder orgi. von Hella ;)
|
Zitat:
100% Originalteile 0% Selfmade :) Die Blöcke hab ich natürlich original bei Hella bestellt. Nennt sich Zellgummidichtung. |
:D Was für eine frage hätte ich auch drauf kommen können
Weiste zufällig noch was die so ca. kosten. dürften doch sicherlich unter die Rubrik "Cent-Artikel" fallen. Da ich jetzt am WE meine 6er machen will, und ich denke das ich die tauschen werden muss/darf/kann;) Bestellen kann man sowas doch sicherlich über nen Bosch service oder einer ganz normalen Werkstatt. Oder villt. mal beim RKL-Shop fragen:kratz: |
Also die Dinger kosten schon ein paar Euro. Ich meine 7.-€ für 2 Stück ??
Wenn in Deiner RTK 6-SL Blöcke drin sind, dann brauchst Du ja keine neuen zu kaufen. Leg sie mal in Prilwasser ein und danach schön sauber reiben. |
