KLX 7000 FL ... Problem gelöst!!!


Guten Tag die Herren...

Vor mir steht gerade eine fast neue KLX 7000. Leider sehe ich weder auf, noch in der Leuchte eine Kennzeichnung bezüglich der nötigen Spannung.
Mit 12V bekomme ich sie zum laufen, jedoch nur mit einem Einzelblitz.
Hella gibt für die 12V FL Version die Artikelnummer 2RL 008 183-101 an.
Bei mir steht aber anstelle der 101 nur eine 10.
Wenn 12V richtig sind, wieso dann nur der Einzelblitz?

Gruß.

Hab bei meiner auch mal nachgeschaut und habe auch keine Typenaufkleber darauf, wenn die nur Einzelblitze von sich gibt handelt es sich dabei wahrscheinlich um die 24 V Version. Da der Elko bei der geringen Spannung von 12 V nicht genug Spannung bekommt um sich auzuladen damit er die Doppelblitze auslösen kann.

Eine KLX 7000 in mit Einzellblitzen ist mir nicht bekannt:frage:

Halt !

Bei mir auf meiner KLX-7000M (Magnetversion) steht auch die 10 am Ende!
2RL 008 182-10

Die Spannung steht auf der rechten Seite des Etiketts!!!

DIN-B1-12-blau-EL

Ich hoffe du hast in der zwischenzeit keine 24V angelegt !!

Stimmt hoffentlich hat er es nicht gemacht aber hat ja noch eine Glassicherung drin.

Nein, hab leider keinen Lieferanten für 24V zur Hand....
Und die 220V aus der Steckdose haben auch nur ne dunkle Wohnung und den Geruch von verschmortem Plastik bewirkt. :D

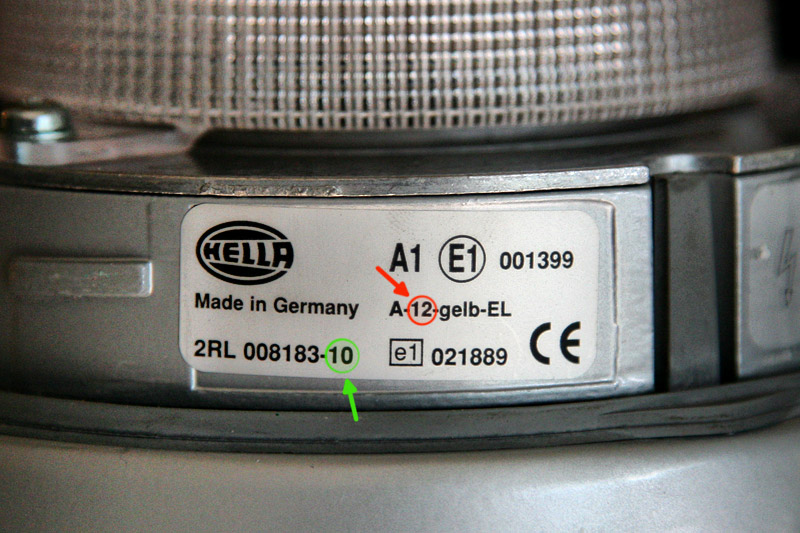

Also... wenn ich euch jetzt richtig verstehe dann:
-endet die Artikelnummer der 12V Version mit der -10, grüner Kreis
-steht die 12 für die Spannung, roter Kreis

Kommt das hin? Aber warum dann nur der Einzelblitz? :frage:

Anhang 2511

Nach dem Schild und Fed Sig würd ich sagen du hast 12V, aber abwarten was Fed Sig dazu sagt :schäm:

Fed Sig weis auch nicht alles.... :roll:

Für mich liegt da ein technischer Defekt vor.
Vor kurzem konnte ich einem User helfen der in seiner Doppelblitzkennleuchte (da aber Hersteller Hänsch) ebenfalls nur Einzelblitz hatte.

Meine KLX-7000M habe ich bisher auch noch nicht auseinandergenommen... dennoch liegt auch hier der Verdacht nahe das eine Diode defekt ist.

Hast du vielleicht ein Multimeter und kannst Dioden überprüfen?

Ja, Multimeter ist vorhanden. Werde ich später mal durchtesten.
Hab hier noch 2 KLX 7017 welche auch nur mehr oder weniger doppelblitzen. Da artet das Ganze dann auch schon schön in Fließbandarbeit aus...:D
Dein Beschreibung zur Hänsch ist mir schon über den Weg gelaufen.
Ist ja von der Messung her das gleiche. Mal sehen was bei rauskommt.
Nur gut das Fa. Hänsch bei mir ausreichend vertreten ist, sonst müsste ich bei dem ganzen gefummel wohlmöglich noch im dunkeln sitzen. :blaulicht:

Gruß und vielen Dank für eure Hilfe.

Mal ne ganz andere Theorie:
Kommen aus deiner Stromquelle auch wirklich 12 Volt raus? Nicht dass dort etwas im Argen liegt und die KLX´nur wegen Unterspannung nicht richtig funktionieren. :frage:

Das kann ich eigentlich ausschließen. Neben dem Netzteil habe ich es auch testweise an 2 Fahrzeugen probiert. Selbes Ergebnis.
Mein Netzteil liefert 12V. Mit Leuchte dran schwankend über 11V.
Comet, Saturn und die Restliche Familie verrichten einwandfreie Arbeit.
Selbst mit 5 angeschlossenen Comet bekomme ich keine Probleme...
Mal sehen was das durchmessen ergibt. Ergebnis teile ich dann später mit.

So, da bin ich wieder...

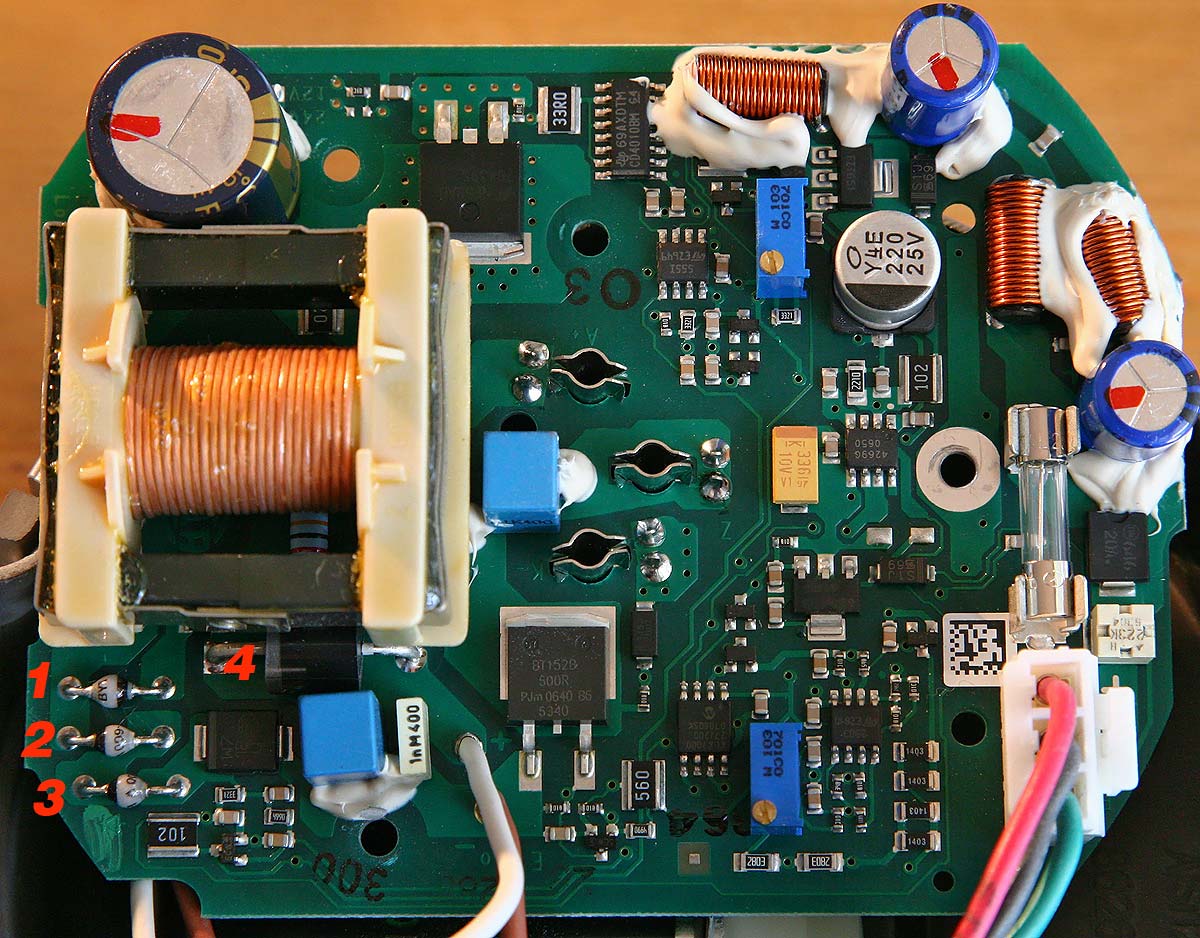

Mein unwissender Fachblick hat jetzt spontan 4 Bauteile auf der Platine als mögliche Dioden lokalisiert. Ein Defekt liegt bei keiner vor.
Sind auf der Platine noch andere Bauteile eine Diode?
Anhang 2518

Schöne Platine kommt mir sehr bekannt vor. ;)

Hast du diese Längere Zeit getestet ein zwei Minuten oder ein paar Stunden?
Gibt die sofort nur Einzelblitze aus oder nach einer gewissen Zeit?
Gibt die zuerst nur Einzelblitze aus und wechselt nach ein paar Minuten auf Doppel.

Sie lief mal eine, mal zwei Minuten am Stück. Auch bei ner Stunde Dauerbetrieb kommt da kein Doppelblitz zustande.
Ab und an kommt es mir vor als ob sie versucht nen Doppelblitz auszusenden.
Sind die 4 Bauteile auf dem Bild nun die Dioden?
Was kann ich sonst noch austesten?
Gibt es ne Möglichkeit mittels Multimeter die richtige Spannung zu ermitteln? Z.B. anhand der Ampere welche die Leuchte zieht?

Mir ist die spanne idee gekommen ob es ein Kabelbruch sein könnte Aber ich weiß nicht nehme meine mal auseinander.

die drei elkos wechseln.

Und merken das bei Hella Artikelnummern hinter dem " - " grundsätzlich 3 Zahlen stehen wobei die letzte immer eine " 1 " ist! (Deswegen wird sie auch weggelassen) :D

Sucht da jemand eine 24 V KLX ??

Eher nicht wir versuchen eine 12 V KLX 7000 zum doppelblitz zu bewegen.

So Leute.
Nach einer guten Woche Auszeit habe ich mir die Leuchte jetzt noch mal vorgenommen. Geschraubt gemessen und gegooglet. Mir kam dann nur noch eine Möglichkeit in den Sinn. Die fleißigen rumänischen Fließbandarbeiter haben das Gehäuse falsch gelabelt. Hab die Leuchte jetzt einfach mal mit 24V befeuert. Und... siehe da... :gelblicht:DOPPELBLITZ:gelblicht:
Nach 120minütigem Funktionstest kann ich wohl wirklich von 24v Betriebsspannung ausgehen.
Danke für eure Teilnahme und Hilfe!

Gruß...

Unfassbar! :roll: Sowas darf einfach nicht passieren.
