Code3 - SD Bar 2200 Long (55") + SelectAlert + NightProbe

[Benno]

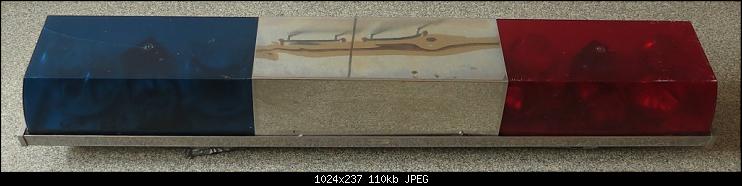

Code3 - SD Bar
Model 2200 Long + SelectAlert + NightProbe

Diese Lightbar habe ich über ebay.com von einer Sammlerin aus den USA bekommen. Der Balken dürfte im Jahr 1977 produziert worden sein.



Maße (circa):

• Länge: 140cm (55"), Breite: 23,5cm (9"), Höhe: 18cm (6,75") / 26cm (mit Montagefüßen)
• Gewicht: kg (lbs.)

Ausstattung:

• 4 Doppeldreher (GE 7400/ GE 4454), V-Spiegel
  • 2 SelectAlert Rotating Pods (innen)
  • 2 integrierte (Arbeits-)Scheinwerfer zu den Seiten (außen)
• 4 Rotating Twin Lights, V-Mirror
  • 2 SelectAlert Rotating Pods (inboard)
  • 2 NightProbe Pods (outboard)
• Hook-on/ Permanent Mount - z.Zt. nicht montiert

Zustand bei Erhalt:
Der Balken ist zwar etwas heruntergekommen aber weitestgehend komplett.
Leider wurde er mal auf "normalen" Betrieb umgefrickelt, sodass von der ursprünglichen Verkabelung nur rudimentäre Rest übrig sind.

Zur Wiederherstellung der optionalen Funktionen muß allerdings erst die Verkabelung rekonstruiert werden.
Da der Balken dazu komplett zerlegt werden muß wird er auch gleich gereinigt und wo nötig aufbereitet!

Aufbau/Technik:
Die Basis bildet ein Alu-Profil welches auf der Unterseite mit zwei (der Länge nach verlaufenden) Nuten zur variablen Befestigung der Montagefüße versehen ist. Die einzelnen Komponenten werden mittels zweier Zwischenbleche (je Seite) auf dem Alu-Profil befestigt.

Die Hauben werden außen von den (mit den Typenschildern versehenen) Endkappen und innen von der LSP-Abdeckung gehalten.

Die beiden rechten und linken Lampenhalter werden jeweils über einen Zahn-/ Antriebsriemen von einem Motor angetrieben und sind somit miteinander synchronisiert. Zwischen der rechten und der linken Seite besteht keine Verbinndung. Bei den äußeren Lampenhaltern sind die Leuchten im Abstand von 180° und bei den inneren von 108° montiert, wodurch sich unterschiedliche Blinkmuster ergeben. In Verbinndung mit der NightProbe-Option (integriertes Alley-Light) sind auch beim inneren Lampenhalter die Leuchten im Abstand von 180° montiert und um 90 versetzt zum äußeren ausgerichtet.

Der Balken ist zwar optisch dem TwinSonic nachempfunden, weist technisch aber einige Unterschiede auf:

• mehrere Dreher pro Seite
• in sich geschlossene Motor/Getriebe Einheit
• Antriebsriemen anstelle der Kette

Außerdem erfolgt die Spannungsversorgung zu den sich mitdrehenden Leuchtmitteln, beim Standard SD, ausschließlich über die (Dreh-)Achse (außen - / innen +) und nicht mittels Kohlebürsten. Je nach verbauter Zusatz-Option können je Doppeldreher zusätzlich bis zu 2 Kohlebürsten pro Lampenhalter verbaut sein.

[Benno]

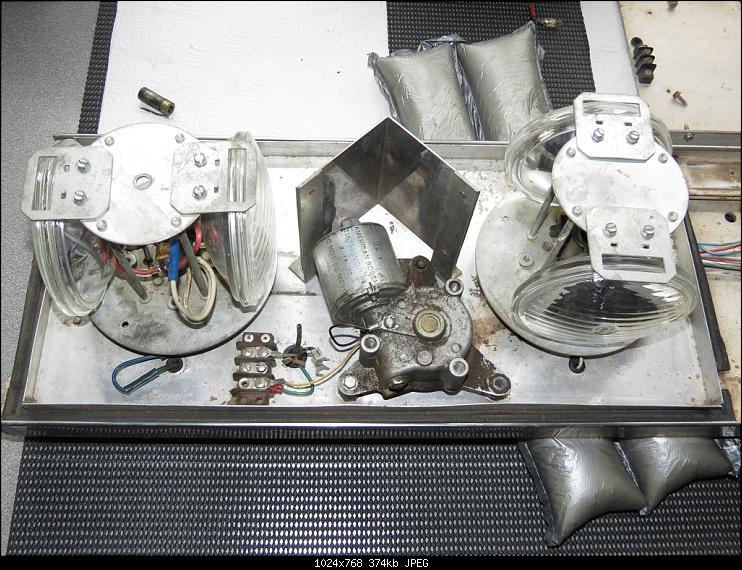

Ich hab jetzt erstmal damit angefangen ihn zu zerlegen:

[Mars Light]

Interessantes Teil. Ich wusste gar nicht, dass die SD Balken einen "doppelten" Boden haben.

Na, dann viel Erfolg und bitte die Fortschritte hier zeigen.

[Mars Light]

Zitat von Benno

Der Balken dürfte im Jahr 1977 produziert worden sein.

Seh ich das richtig, dass auf einem Motor ´84 steht?

[Benno]

Zitat von Mars Light

Interessantes Teil. Ich wusste gar nicht, dass die SD Balken einen "doppelten" Boden haben...

Das ist nur bei den frühen so. Mit dem Wechsel auf die "schnellwechsel" Lampenhalter, die 1979 vom zeitgleich eingeführten neuen XL9000 übernommen wurden, wurde auch der Frame überarbeitet und bestand wie der des XL nur noch aus einem stranggepressten Alu-Profil.

Von dieser 1. Serie habe ich neben diesem hier noch einen SD2200 Short (47") und einen SD1100 (20") .

Zitat von Mars Light

... Na, dann viel Erfolg und bitte die Fortschritte hier zeigen.

Danke und ja das werde ich machen!

Zitat von Mars Light

Seh ich das richtig, dass auf einem Motor ´84 steht?

Ja, da siehst du richtig. Da der Balken aber definitiv früher gebaut wurde ist der Motor augenscheinlich mal getauscht worden.

Der andere Motor, mit den zwei kleinen Gewinden oben im Getriebegehäuse, ist von ´77 und scheint noch ein originaler zu sein.

[Benno]

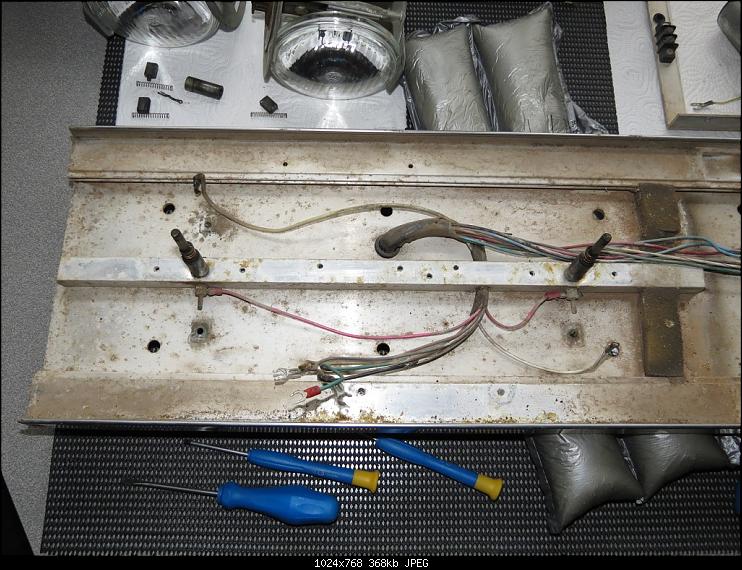

So einmal alles auf Anfang:


Mal abgesehen von den Edelstahlblenden vorn und hinten ist jetzt alles ab.
Erfreulicherweise fanden sich nur zwei abgerissene Schrauben deren Reste noch entfernt werden mußten und zwei ausgenudelte Befestigungslöcher.

Für einen ca. 45 Jahre alten Balken an dem schon ordentlich herum gebastelt wurde geht das eigentlich ja noch!

[Jango112]

Ich musste erstmal googlen was sich hinter "Select Altert" versteckt, aber Dank Adam´s Lights auf YT gelernt, dass damit interessante Funktionen möglich sind.

[Mars Light]

Das wird echt interessant wie Select Alert und Night Probe in fertigen Zustand wirken.

[Benno]

Zitat von Jango112

Ich musste erstmal googlen was sich hinter "Select Altert" versteckt, aber Dank Adam´s Lights auf YT gelernt, dass damit interessante Funktionen möglich sind.

Ja, ist ne interessante "Spielerei" die nicht all zu oft anzutreffen ist.
Die im Video zu sehende Funktion "nur nach hinten leuchten" der äußeren Dreher ist bei meinen Balken innen.
