(wird fortgesetzt) "KOJAK" Teardrop -Rundumleuchten in aerodynamischer Tropfenform

[Doug]

Teardrop Leuchten

Weltweit finden sich immer wieder, meist kleine Rundumleuchten in länglich-rundlicher Form mit erhöhtem Haubenteil über der Lichttechnik und nach unten abfallen Lichthaube. - Tropfenleuchten oder amerk. umgangsprachlich Teardrop Lights.Der Ursprung dieser markanten Form liegt in der ersten Version der Federal Signal Fire Ball Rundumleuchten, die ab 1956 in den USA produziert wurden und von als handliche Kennleuchte für den flexiblen Einsatz gedacht waren. Die Gründe für die Form sind nicht genau bekannt, aber die Leuchten sollten sicherlich zum rundlich-stromlinienförmigen Design der US Fahrzeuge der 1950er passen und daher war die Form dann fast schon vorgegeben. Auch andere Rundumleuchten aus dieser Zeit waren stromlinienförmig gestaltet.

Warum Federal Signal der Fireball genau diese Form gab, kann ist unbekannt. Vermutlich weniger durch aufwendige Studien im Windkanal, zwecks aerodynamischem Verhaltens, sondern wahrscheinlich ist die Leuchte wegen der kompakten Anordnung von Drehspiegel und Motor in diese Form geraten. Der Rest der Leuchte, wie Haubenform und Material entsprach ebenso der KFZ Formensprache der 1950er Jahre. Ein Blick in den Federal Signal Katalog von 1956 zeigt noch einige weitere stromlinienförmige Leuchten.

Seitdem klar wurde, dass die kompakte, stromlinienförmige Leuchtenform ein Erfolgsmodell ist, kamen nach und nach weitere Modelle verschiedener Hersteller ab den 1970er Jahren auf den Markt. Möglichweise waren ab diesem Zeitpunkt Patentansprüche nicht mehr gegeben. das ist bislang aber nur eine Vermutung.
Oftmals waren es dann die gleichen Modelle unter verschiednen Firmen- oder Markenbezeichnungen. Anfangs noch in den USA gefertigt, wurden die Leuchten in bald in China, Hongkong oder Taiwan produziert und dadurch entstand eine riesige Bandbreite von Modellen mit verschiedenen Lichttechniken und letztendlich auch mit vielen Qualitätsunterschieden.

In den letzten Jahrzehnten sind daher fast unzählige Modelle in den USA auf den Markt gebracht worden. Leuchtmittel bei den älteren Modellen sind meist 35 oder 45W Kugelglühbirnen . Bei neueren Versionen kamen S795 oder S 796 Halogenglühleuchten mit 50Watt Leistung oder auch H1 55W Leuchtmittel zum Einsatz. Neben normalen Drehspiegelleuchten, gab auch Tropfenleuchten mit gerichteten Spiegel und Blinksignal für die Nutzung in der Frontscheibe. Noch ungewöhnlicher ist eine Xenon Blitz-Version von Signal Star als Frontwarnleuchten oder man berichtet von einem Modell mit oszilieredem Spiegel. Diese Versionen sind aber sehr selten zu finden und erzielen in Sammlerkreisen oft erstaunlich hohe Summen.

Neben der meist ähnlichen, oder fast identischen Form waren auch die Befestigungsoptionen auch ähnlich. In erster Linie wurden die Leuchten als mit Magnetbefestigung verkauft. Meist mit 3-4 kleinen Magnetblöcken, die seitlich in den Leuchten eingesetzt sind. Aber auch Versionen mit Ringmagneten oder zentralen Magnetblöcken gab es. Des weiteren waren auch "Pipe Mount" Optionen bei einigen Herstellern zur Montage auf Motorradstangen. Meist war auch Festmontageversion lieferbar. Die meisten Leuchten besaßen neben der Magnetmontage an der Unterseite auch eine kleine Öse zum Einhaken einer Schraube mit Distanzhülle. Diese Schraube sollte auf dem Amaturenbrett befestigt werden um der Leuchte zusätzlich, oder überhaupt Halt während der Fahrt zu geben. Bei einigen Modellen gab es zusätzlich zur Leuchte alle notwendige Zubehörteile wie Blendschutzhaube aus Stoff, Leder oder Kunstfaser und eine Metallplatte zur Montage innerhalb des Fahrzeugs bei Nichtgebrauch.

Die Befestigung der Haube auf der Leuchte erfolgt bei fast allen früheren Modellen mittels einem Metall-Spannring der um Haube und Sockel gelegt und am hinteren Ende, manchmal auch seitlich durch eine Schraube zugezogen wird. Leuchten von Mars/Tripplite und McDermott hatten 2-3 Halteösen anstatt eines Spannrings. Einige neuere Modelle aus USA und Fernost, ebenso bei den Leuchten aus Europa werden die Lichthauben mittels Schrauben befestigt.


Nicht selten fällt auch der Begriff "Kojak" Leuchte, in Anspielung an die US TV Serie Kojak aus den 1970er Jahren. Dort wurde der Einsatz einer Fireball, später einer SVP 1166, teilweise schon inflationär in Szene gesetzt. Oftmals wird die Fireball Leuchte oder ähnliche Modelle im dt. Sprachraum auch "Kojak" Leuchte bezeichnet. Aufgrund verschiedener Produktionsjahre sind in der Serie aber unterschiedliche Modelle zum Einsatz gekommen.



Aber auch wenn diese US typischen Leuchten durch Serien und Kinofilme kaum mehr wegdenken kann, ist die Herstellung dieser Leuchten in Vereinigten Staaten definitiv zu ende. Federal Signal ersetzte die Fireball bereits in den 1990er Jahren durch andere Modelle. Auch alle weiteren Hersteller sind nachgezogen. Einzig SVP Star1889 bietet aktuell noch eine Kunststoffversion der bekannten 1166H an. Die erinnert aber nur noch von der Form her an die klassischen Teardrop Leuchten. Ebenso TriLite, der Nachfolger der Firma Mars.



Parallel sind aber ab den 1980/90er Jahren weltweit eine Vielzahl formähnlicher Leuchten in Europa, Südamerika und vor allem in Fernost entstanden.
Teilweise in sehr robuster Ausführung mit verschiedenen Zulassungen, teilweise komplett Unbrauchbare "Scherzartikel". Man kann nur schätzen aber vermutlich wurden weltweit mindestens 150 verschiedene grundsätzliche Tropfenleuchten-Typen produziert. Die Unterschiede sind riesig. Von billigster Fertigung in Fernost bis zu Herstellern in der Schweiz ist alles vertreten.

Folgende Firmen haben "teardrop-lights" hergestellt, bzw. gelabelt und vertrieben.

USA

- Federal Signal
- Dietz/Chief/DZT/tuffbuilt
- Yankee
- Southern Vehicle Products
- Star 1889 (SVP Nachfolgemodell)
- Signal Stat
- Mars/TrippLite
- Sireno
- McDermott
- Code 3

EUROPA

- Sirena
- Mercura
- CEA
- Intav
- Gamet
- Armas

In Südamerika und besonders Fernost gibt es auch noch eine Vielzahl an Herstellern. Da dort das Kopieren Tradition hat und der Gußformenbau noch recht günstig ist, gibt es unzähliger Hersteller und Händler die Modelle in allen Qualitätsstufen anbieten. Teils mit Zulassungen. Eine Herstellerauflistung ist daher kaum möglich.










LEUCHTENMODELLE
_______________________________________________________________

EUROPA



Sirena GDO Italien


Seit 1991 in Produktion
ein europäischer Klassiker, vorallen in Italien und Frankreich.
Modelle mit verschiedenen Magnetversionen (200km/h-250kmh) verfügbar
Magnet oder Festmontage, Halogen H1 Drehspiegel, Xenon Einzelblitz oder Doppelblitz 8J/10J. LED Drehlicht oder Blitzfunktion. Akku Version.
Der Name GDO ist übrigens eine Anspielung auf die französische Bezeichnung 'Goutte d'eau' dt. :Wassertropfen.

GDO Rundumleuchte bis 200km/h

GDO ND Magnetversion bis 250km/h

GDO Doppelblitz

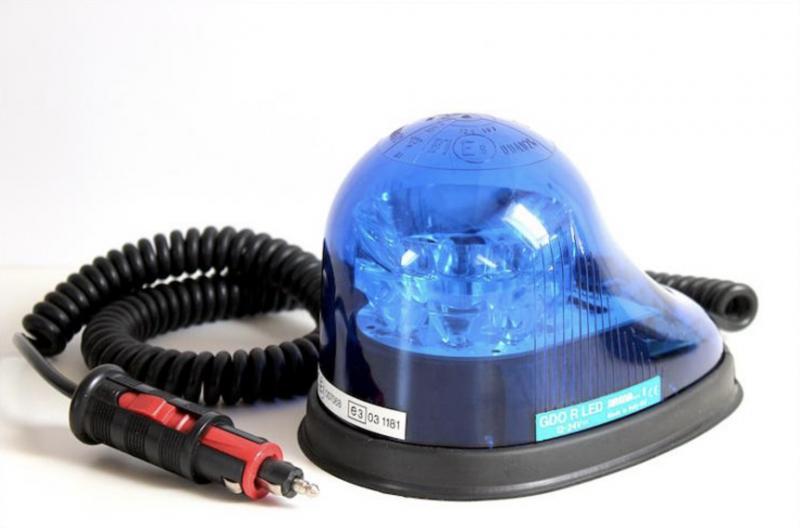

GDO LED Drehlichtfunktion
LED Drehspiegelfunktion 200km/h ECE R65 Zulassung

https://sosi.myds.me/forum/showthread.php?t=28118



Intav Scarpetta Flash
Intav Italien. Xenon Blitz mit Magnethaftung Bai 250km/h (Produktion eingestellt)

https://sosi.myds.me/forum/showthread.php?t=31235



CEA Waterdrop LED Schweiz
8x 3W LED. Einzelblitz/Doppelblitz, Drehlichtfunktion
ECE R 65 Zulassung

https://sosi.myds.me/forum/showthrea...ight=waterdrop



MERCURA Frankreich MGD (Produktion eingestellt)
H1 Leuchtmittel bis 250km/h ECE R65Zulassung
DIN Blau

https://sosi.myds.me/forum/showthrea...&highlight=MGD




USA




GALLS Teardrop Beacon Zukauf aus Taiwan ( Produktion eingestellt)
Kunststoffversion ManyWain mit H1 Leuchtmittel

https://sosi.myds.me/forum/showthread.php?t=32626





FERNOST


KOITO Japan
Modell
Xenon Doppelblitz 12V 12W

https://sosi.myds.me/forum/showthread.php?t=32620



SUNBEAM Taiwan
Modell
H3 Leuchtmittel, gummierte Magnetplatte

https://sosi.myds.me/forum/showthread.php?t=31507



Teardrop Hersteller unbekannt ( wahrschl. Taiwan/Japan)
35W Leuchtmittel, 3 Magnete robuste Bauweise

https://sosi.myds.me/forum/showthread.php?t=32616

[Mars Light]

Kleine Korrektur:
Southern Vehicle Produkts

Zu Dietz gehören auch die Untermarken Tuff-Bilt und Traile-Brite, abgekürzt mit TB

GROTE hat auch umgelabelte teardrop vertrieben

[Doug]

Zitat von Mars Light

Kleine Korrektur:
Southern Vehicle Produkts

Zu Dietz gehören auch die Untermarken Tuff-Bilt und Traile-Brite, abgekürzt mit TB

GROTE hat auch umgelabelte teardrop vertrieben

Top! ja da werden noch einige Fehler zustande kommen

[Mars Light]

Wir können gerne alle gemeinsam das Wissen zusammen tragen. Das ist ja Aufgabe eines Forums
