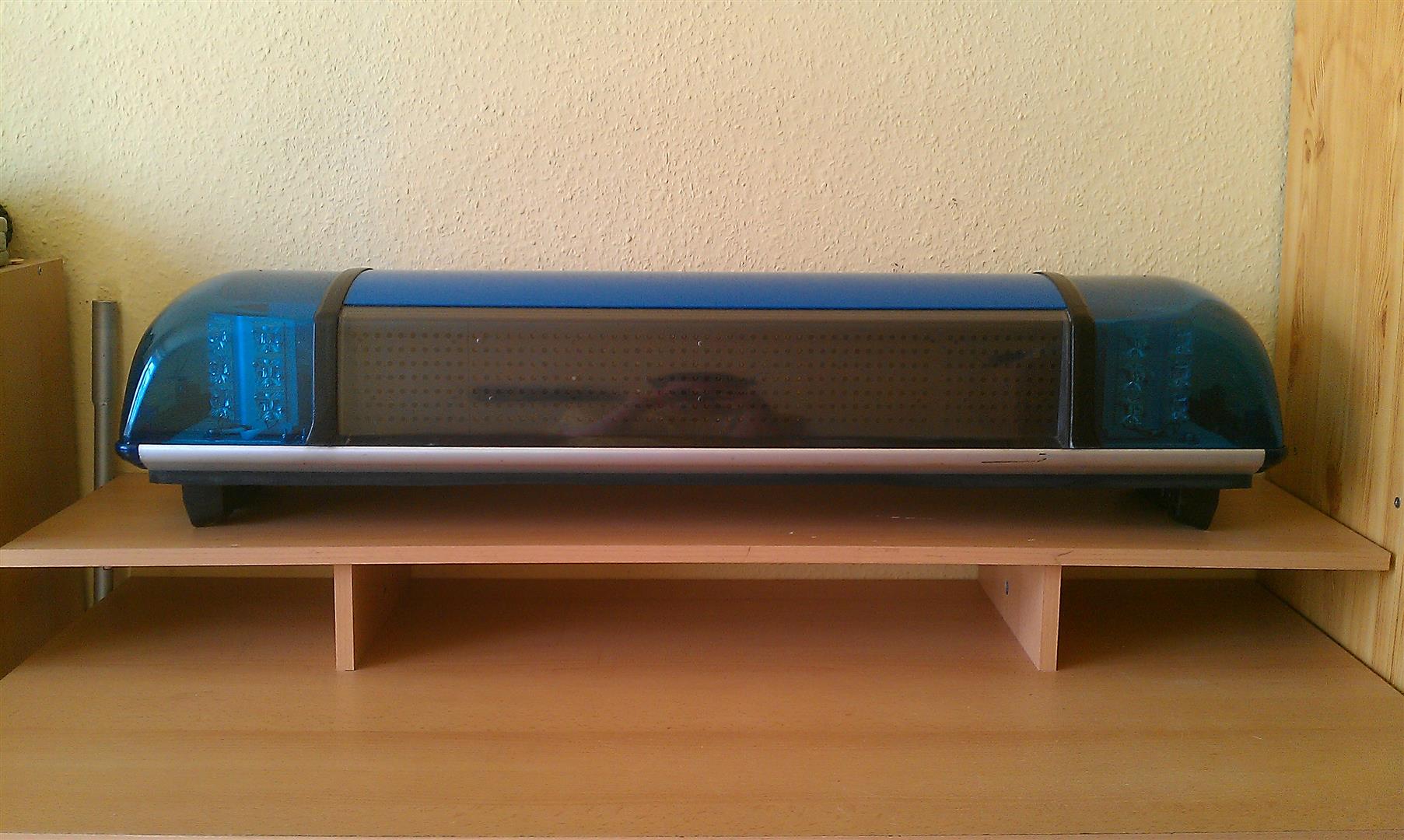

Pintsch Bamag TOPas 100 LED SWH

Es sind folgende Komponenten verbaut:

• LED Hauptkennleuchten 4x3 LED
• Sondersignalverstärker MS-300
• ASG vorne
• ASG hinten

Interessant ist, dass die Anhaltesignalgeber bei digitaler Ansteuerung auch als Matrizen verwendet werden können. Analog sind neben "Stop Polizei" und "Bitte folgen" noch folgende Texte möglich:

• Zoll folgen / Follow me
• NOTARZT / NOTARZT in Spiegelschrift

Damit die LED Module auch blitzen wird das sogenannte LSG benötigt. Die Abkürzung LSG steht für Lichtsteuergerät.

So schaut es im eingebauten Zustand aus:

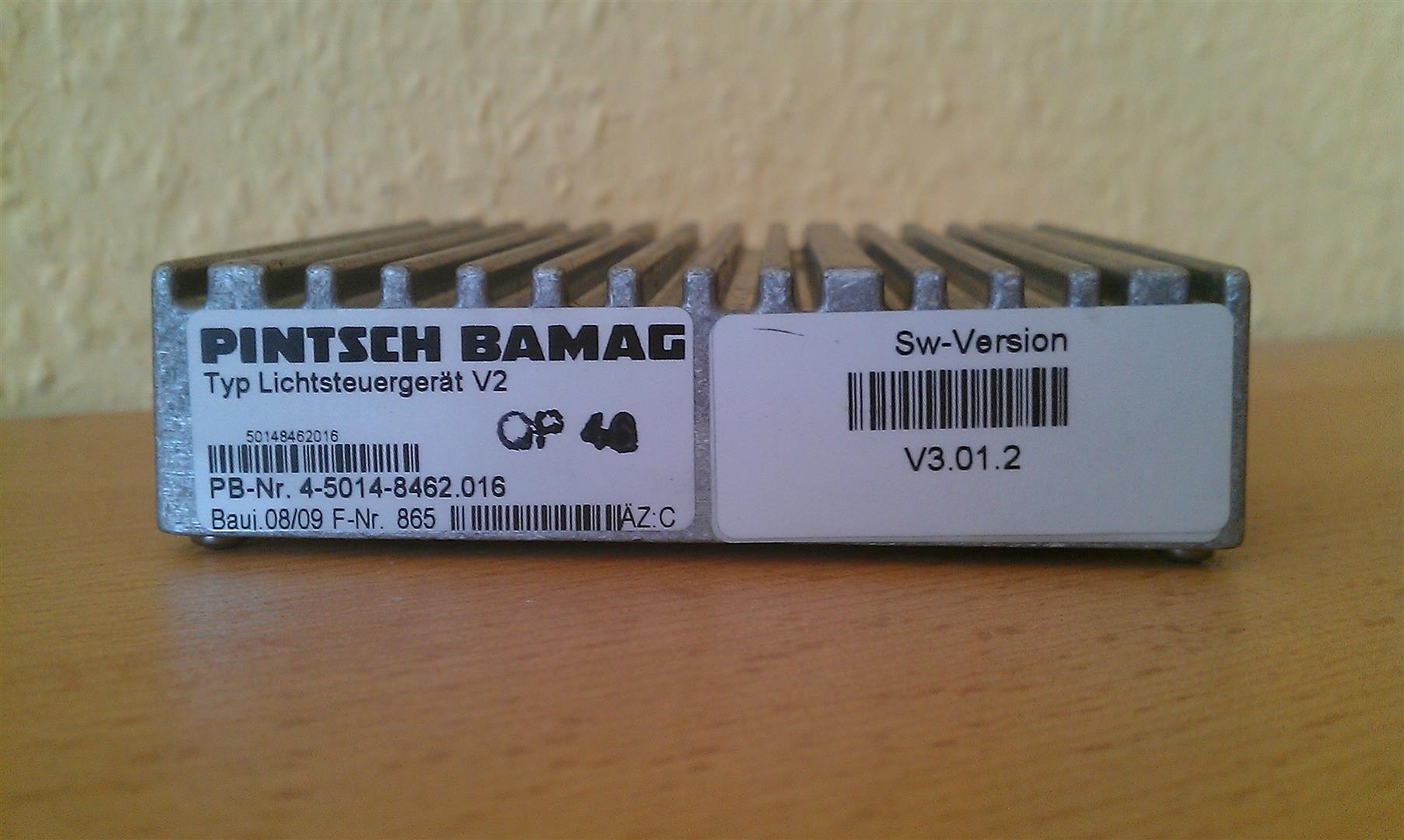

Um es mal näher zu fotografieren, habe ich es mal ausgebaut. Im Gegensatz zur MS-300, kann man das LSG nur stehend einbauen.



Auf der Rückseite sind hinter einer kleinen Öffnung vier DIP-Schalter "versteckt". Diese sind zum Ändern der Blitzmuster gedacht.



Mal etwas näher:



Die 4x3 LED Module werden nicht nur in Schleswig Holstein verwendet, sondern auch in Nordrhein-Westfalen.



Die Linsen sind angeschraubt und könnten somit bei Bedarf entfernt werden.

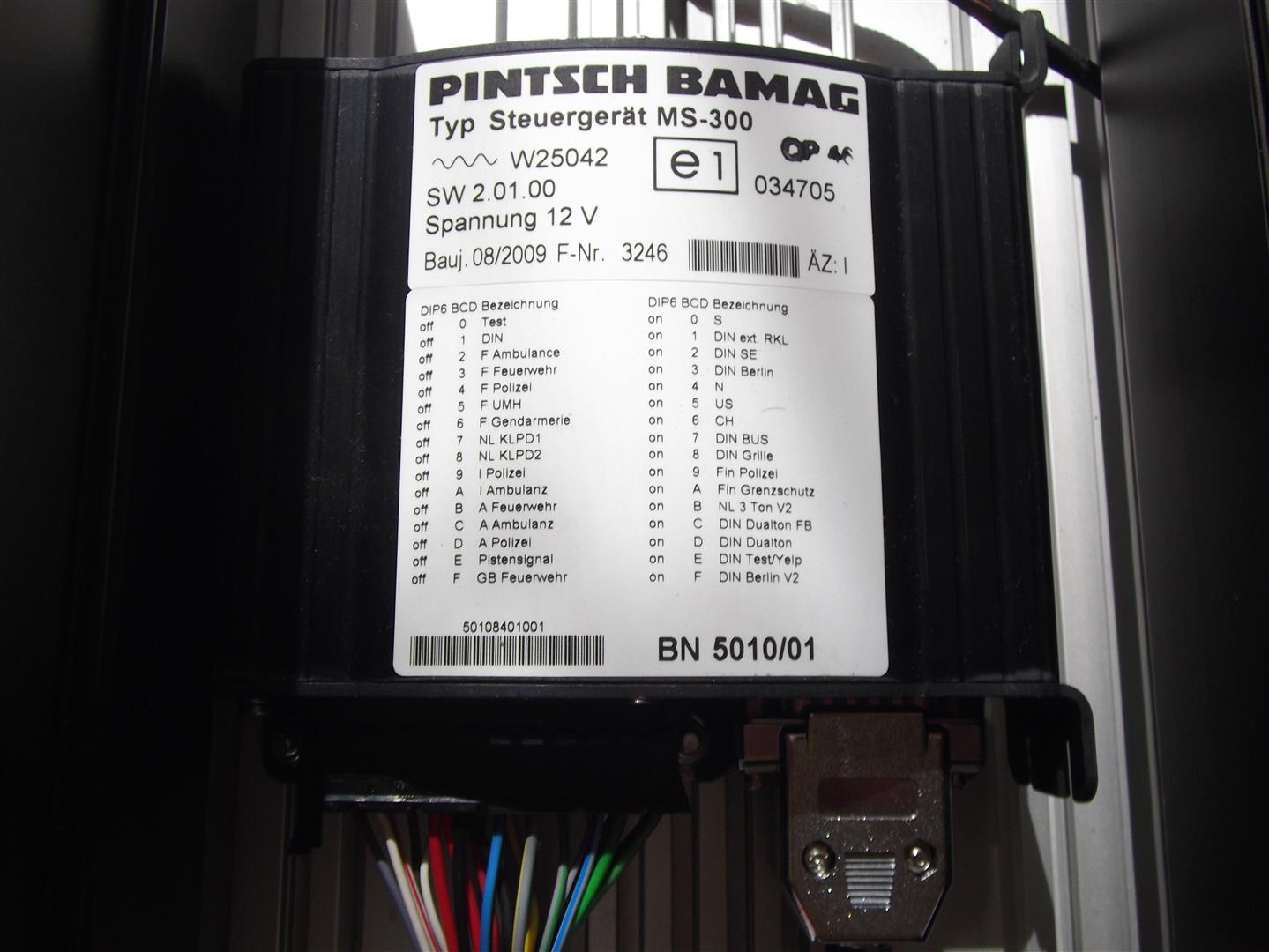

Als Sondersignalverstärker dient hier die MS-300, welche neben der deutschen Tonalität noch einige andere Länderklangfolgen wiedergeben kann.



Praktisch ist, dass man Deckel und Blenden zusammen abnehmen kann.

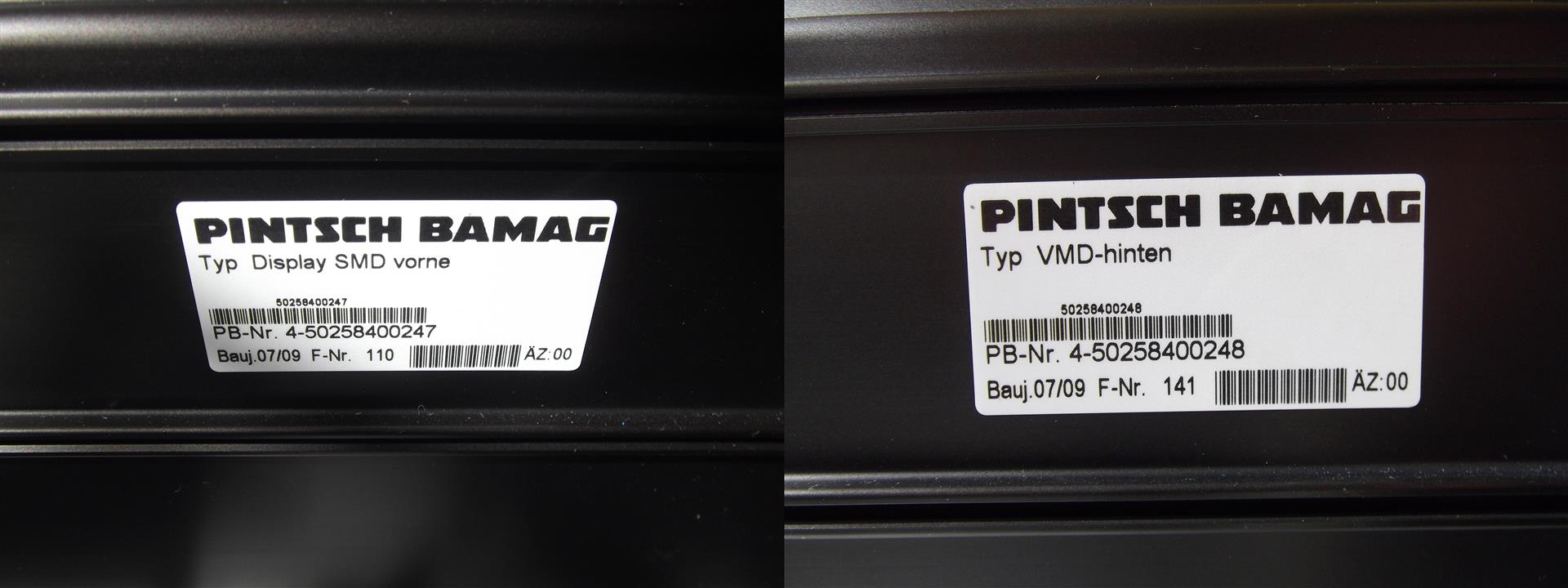

Die Typenschilder der Anhaltesignalgeber:



Auch das Typenschild des gesamten Balkens wurde abgelichtet.



Wie es sich für eine Balkenvorstellung gehört, habe ich auch ein Video eingebunden.
