Hallo,

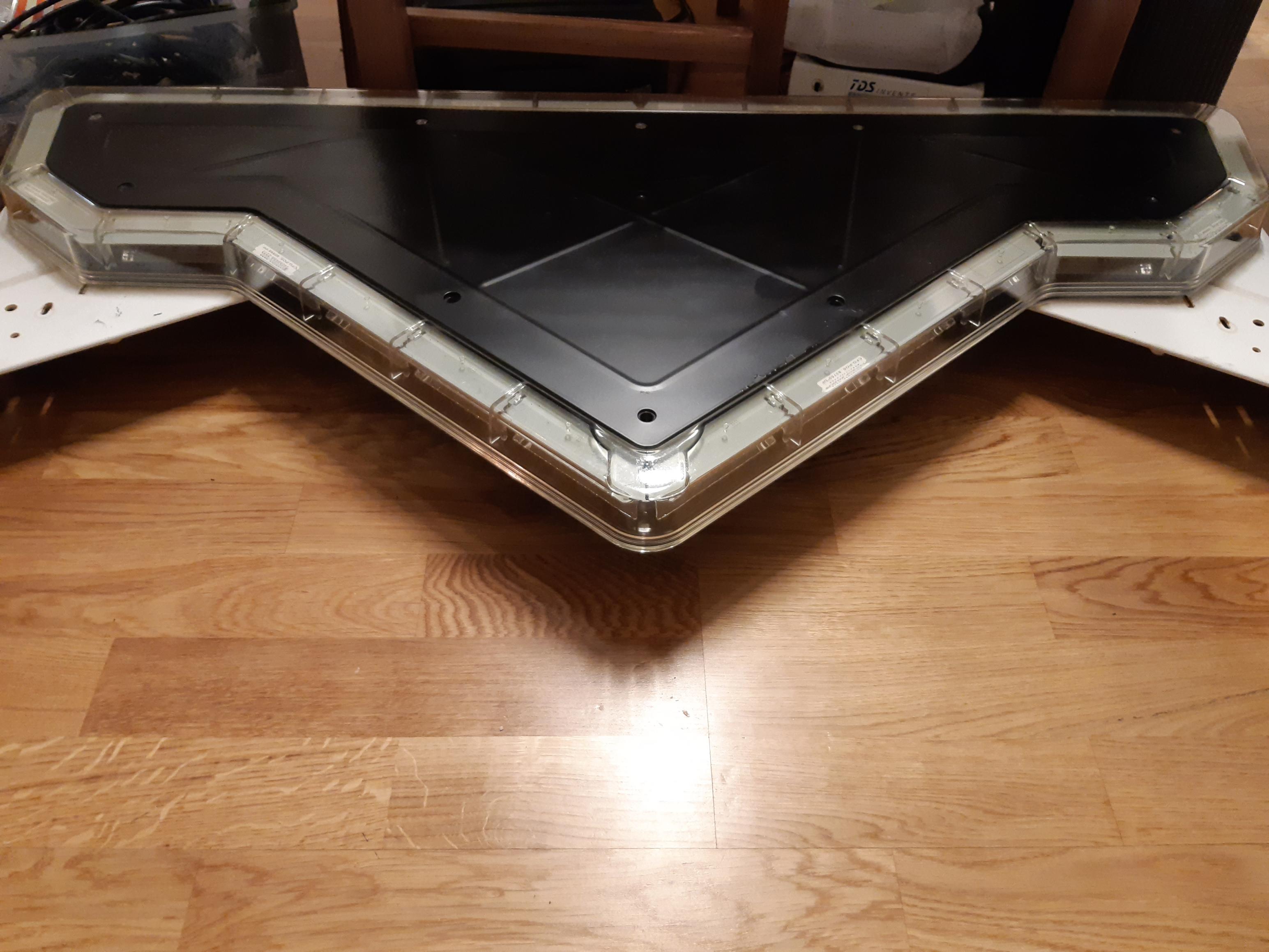

zwar ist mein Projekt nun schon einige Zeit her, aber ich möchte es trotzdem gern hier vorstellen. Ich weiß zwar, dass die neueren US-Balken hier eher selten gesehen werden, da der Balken aber nahezu baugleich auch in Deutschland umherfährt gibt es für den ein oder anderen vielleicht was Interessantes. Im letzten Jahr konnte ich mir einen großen Blaulichttraum dank firefly erfüllen. Über ihn habe ich einen stark gebrauchten Federal Signal Valor in US Konfiguration (links rot, rechts blau, vorn weiß hinten orange) bekommen. Mein ursprünglicher Plan den dualcolor Balken zum tricolor Balken umzubauen, ging dann schließlich dank der Unterstützung aus dem elightbars Forum auf. Nun zum Umbau: - der Balken wurde zunächst grundlegend gereinigt - die Haube wurde aufpoliert - die Deckplatte und die "Füße" wurden in matt schwarz lackiert - anschließend wurden die Inboard-Module auf tricolor ergänzt Pro Modul gibt es je Farbe 6 LEDs. Dabei handelt es sich um Luxeon Rebel LEDs (Luminleds). Bei allen bisherigen Modulen waren 2 Farben vorhanden, außer bei den hinteren äußeren Modulen. Diese waren nur einfarbig. Es wurden auf der Platine pro Modul folgende Teile ergänzt: - AO3400 A09T 5.7A 30V SOT-23 N-Channel MOSFET SMD Transistor - 0805 SMD Widerstand 1 kOhm - 0805 SMD Widerstand 10 kOhm - 6 Stück Luxeon Rebel LEDs Nachdem alle Module neu bestückt worden waren, musste nur noch der Reset-Prozess für den Balken durchgeführt werden. Anschließend wurden alle Muster in dreifarbig/zweifarbig (je nach Beschaltung) ausgegeben. Hier noch ein kurzes Video zum Umbau: https://www.youtube.com/watch?v=NkMnZRsRapk |
![]() |
![]() ![]() |
|
|
![]() |
