Fed.Sig. Vama Vista Steuerung - Seite 2

Faffi1 · 03.05.2011, 18:36

Zitat:

Zitat von Panther8x8

Gratuliere - Sieht gut aus!

Kannst Du einschätzen, wieviel Ampere er ungefähr braucht?

Danke

Ich freu mich so

Wart, ich guck gleich mal auf mein Netzteil.

kitesurfer1404 · 03.05.2011, 18:38

Cool!

Faffi1 · 03.05.2011, 18:40

Also die LED-Hauptkennleuchten brauchen ca 2 Amp., die Orangen Warnleuchten 1-2 Amp, die roten Stop-Lichter merkst du fast gar nicht, nur die ASW's brauchen wenn ich alle ASW's eingeschaltet hab, 35 Amp.

Panther8x8 · 03.05.2011, 18:41

Zitat:

Zitat von Faffi1

Also die LED-Hauptkennleuchten brauchen ca 2 Amp., die Orangen Warnleuchten 1-2 Amp, die roten Stop-Lichter merkst du fast gar nicht, nur die ASW's brauchen wenn ich alle ASW's eingeschaltet hab, 35 Amp.

Super - Danke für die Info! 35A ist heftig, die müssen dann erstmal ausgeschaltet bleiben...

Faffi1 · 03.05.2011, 22:13

Hallo,

gibts für den GEP500 irgendeine Anleitung in der man nachlesen kann, wo der Fehler liegt?
Ich habe nämlich folgendes Problem:
Ich bin gerade fertig geworden mit dem richtigem verkabeln, also nicht für Testzwecke sondern richtig, jetzt wollte ich mal einen Testlauf durchführen, jetzt blinkt aber nur ein rotes LED am GEP500 und an der BCT500 leuchtet auch nur das rote LED, aber nicht die ganze Beleuchtung. Man kann keine Funktionen anschalten.
Wer kennt den Fehler und kann mir sagen worum es sich handelt? Danke

Muh der baer · 03.05.2011, 23:00

Boah ein absoluter Traumbalken! :-) Da beneide ich dich echt

Panther8x8 · 03.05.2011, 23:55

Zitat:

Zitat von Faffi1

Hallo,

gibts für den GEP500 irgendeine Anleitung in der man nachlesen kann, wo der Fehler liegt?
Ich habe nämlich folgendes Problem:
Ich bin gerade fertig geworden mit dem richtigem verkabeln, also nicht für Testzwecke sondern richtig, jetzt wollte ich mal einen Testlauf durchführen, jetzt blinkt aber nur ein rotes LED am GEP500 und an der BCT500 leuchtet auch nur das rote LED, aber nicht die ganze Beleuchtung. Man kann keine Funktionen anschalten.
Wer kennt den Fehler und kann mir sagen worum es sich handelt? Danke

Das deutet für mich auf ein Buskommunikations-Problem hin! Hast Du die RS485 Leitung mal genau gecheckt?

Benno · 04.05.2011, 08:28

Zitat:

Zitat von Faffi1

Wer kennt den Fehler und kann mir sagen worum es sich handelt?

Kennen (noch) nicht, hast ja Hardwaretechnisch ein paar Tage Vorsprung!

Aber da sie beim Testlauf funktioniert hat und nun nach dem neu verkabeln nicht mehr, Tippe ich mal auf einen Kabeldreher.
Am besten in Ruhe nochmal alle Adern durchgehen.

@ Panther8x8: Hattest du schon Gelegenheit zum Durchmessen der Box?

Faffi1 · 04.05.2011, 15:53

Zitat:

Zitat von Benno

Kennen (noch) nicht, hast ja Hardwaretechnisch ein paar Tage Vorsprung!

Aber da sie beim Testlauf funktioniert hat und nun nach dem neu verkabeln nicht mehr, Tippe ich mal auf einen Kabeldreher.
Am besten in Ruhe nochmal alle Adern durchgehen.

Also ich habe den Fehler gefunden. Masse war am falschen Kabel der BE angeschlossen. So dann habe ich den Fehler ausgebessert, den Vista wieder zusammen gebaut und ihn laufen lassen. Funktionierte einwandfrei. Dann hab ich ihn aber umgestellt und schwupp, da war es wieder das Problem. Nur leuchteten diesmal auch die Tasten der BE. Ansonsten war der Fehler wie beim ersten mal. Das rote LED-Licht in der GEP 500 blinkte und es konnten keine Funktionen gesteurt werden. Also wieder aufgeschraubt und alle Kabeln durchgemessen. Da scheint aber alles in Ordnung zu sein. Ich finde einfach keinen Fehler

Wo könnte ich noch nach schauen? Was könnte ich noch überprüfen? Ich weiß nicht mehr weiter...

kitesurfer1404 · 04.05.2011, 15:58

Hast du beim Umstellen die Kabel dran gelassen?
-> Wackelkontakt
Wenn nicht: noch mal alles überprüfen. Und dann die Kabel dran lassen und, wenn möglich, den Balken eingeschaltet lassen, wenn du ihn transportierst. Vielleicht taucht da ja ein Wackelkontakt auf.

Hast du den Balken in ein Metallregal gelegt, das auch das Bedienteil berührt? Falsche Masse oder sonstiger elektrischer Kontakt über das Regal.

Panther8x8 · 04.05.2011, 16:00

Zitat:

Zitat von Benno

@ Panther8x8: Hattest du schon Gelegenheit zum Durchmessen der Box?

Ja, aber ich habe meine Skizze noch nicht in Reinform gebracht...

Hole ich aber in Kürze nach, versprochen!

Benno · 07.05.2011, 00:10

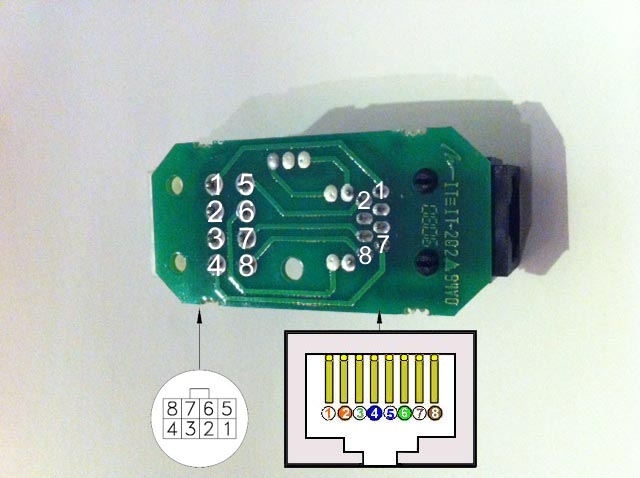

Ich hab mir mal erlaubt in eines deiner Bilder die Kontaktnummern einzubauen.
Name: Anschlußbox.jpg
Hits: 876
Größe: 48,5 KB

5 der 8 Verbindungen kann man ja anhand der Bilder rausbekommen:

(Minifit) 1 --> 1 (8p8c)
(Minifit) 2 --> ? (8p8c)
(Minifit) 3 --> ? (8p8c)
(Minifit) 4 --> 7 (8p8c)
(Minifit) 5 --> 2 (8p8c)
(Minifit) 6 --> ? (8p8c)
(Minifit) 7 --> 6 (8p8c)
(Minifit) 8 --> 8 (8p8c)

Zitat:

Zitat von Panther8x8

Ja, aber ich habe meine Skizze noch nicht in Reinform gebracht...

Mir würde die Ergänzung/Korrektur der Liste schon reichen

Alabama · 07.05.2011, 20:45

Zitat:

Zitat von Faffi1

Also ich habe den Fehler gefunden. Masse war am falschen Kabel der BE angeschlossen. So dann habe ich den Fehler ausgebessert, den Vista wieder zusammen gebaut und ihn laufen lassen. Funktionierte einwandfrei. Dann hab ich ihn aber umgestellt und schwupp, da war es wieder das Problem. Nur leuchteten diesmal auch die Tasten der BE. Ansonsten war der Fehler wie beim ersten mal. Das rote LED-Licht in der GEP 500 blinkte und es konnten keine Funktionen gesteurt werden. Also wieder aufgeschraubt und alle Kabeln durchgemessen. Da scheint aber alles in Ordnung zu sein. Ich finde einfach keinen Fehler

Wo könnte ich noch nach schauen? Was könnte ich noch überprüfen? Ich weiß nicht mehr weiter...

Hab das selbe Problem mit meiner derzeitigen BCT.
Hatte gestern mit einem Rauwers-Vertreter aus Brüssel telefoniert. Diesem hatte ich mein Problem geschildert und er meinte er wüsste was los wäre und würde dem deutschen Vertreter bescheid geben, der sich dann bei mir melden würde.
Darauf warte ich nun.

Wenn ich etwas weiß sag ich bescheid.

Panther8x8 · 10.05.2011, 13:26

Zitat:

Zitat von Benno

Ich hab mir mal erlaubt in eines deiner Bilder die Kontaktnummern einzubauen.
Anhang 11441

5 der 8 Verbindungen kann man ja anhand der Bilder rausbekommen:

Mir würde die Ergänzung/Korrektur der Liste schon reichen

So, dann kommt hier der Rest, ich hoffe ich habe mich nicht verzählt!

(Minifit) 1 --> 1 (8p8c)
(Minifit) 2 --> 3 (8p8c)
(Minifit) 3 --> 5 (8p8c)
(Minifit) 4 --> 7 (8p8c)
(Minifit) 5 --> 2 (8p8c)
(Minifit) 6 --> 4 (8p8c)
(Minifit) 7 --> 6 (8p8c)
(Minifit) 8 --> 8 (8p8c)

Benno · 10.05.2011, 14:48

Besten Dank!

So hatte ich das zwar vermutet(bzw. geraten), aber nur anhand der Bilder war es einfach nicht sicher herrauszubekommen.

Dann werd ich mal schauen, ob ich die "Kiste" zum Leben erwecken kann.

Panther8x8 · 10.05.2011, 14:53

Dann halt uns unbedingt auf dem Laufenden! Irgendwann will ich mich auch mal daran versuchen...

Benno · 10.05.2011, 15:51

Zitat:

Zitat von Panther8x8

Dann halt uns unbedingt auf dem Laufenden!

Naja, wenn es geklappt hat werde ich das wohl kaum für mich behalten können

Ich bin nur noch am überlegen, ob ich den Dachstecker erhalte (mir also den fehlende fahrzeugseitigen Teil leiste) oder ob er ersatzlos gestrichen wird

Faffi1 · 10.05.2011, 16:02

Zitat:

Zitat von Benno

Naja, wenn es geklappt hat werde ich das wohl kaum für mich behalten können

Ich bin nur noch am überlegen, ob ich den Dachstecker erhalte (mir also den fehlende fahrzeugseitigen Teil leiste) oder ob er ersatzlos gestrichen wird

Ja berichte sofort wenn es klappt

Also ich habe den ersatzlos getrichen.
1. Gehts ohne genauso
2. Kostet der Dachstecker nochmal 50 €

Benno · 28.05.2011, 22:41

Da ich den Kabelbaum (aufgrund der noch nicht eingetroffenen Stecker) nicht fertigstellen kann, habe ich mich nun doch mal aufgerafft und den LED Vista provisorisch angeschlossen.

Fazit:
Alles funktioniert so wie es soll!

Edit: Bis auf die "Aussetzer" der Tastatur
