Felix · 23.06.2009, 23:42

Thx

Yannic hat mir eben bei icq schon einen ähnlichen einblick verschafft.
er meinte alles über die schalter an + legen ausser dem s/l schalter den an minus

tzd
danke
:p

Yannic-Paderborn · 23.06.2009, 23:46

Zitat:

Zitat von Felix

Thx

Yannic hat mir eben bei icq schon einen ähnlichen einblick verschafft.
er meinte alles über die schalter an + legen ausser dem s/l schalter den an minus

tzd
danke
:p

gebe keine Garantie, dass das alles Richtig is^^
Hab das nach bestem (Ge)wissen hingeschrieben

Felix · 23.06.2009, 23:49

Jo da ich am Sonntag an einer rtk4 spielen kann (THW) werde ich mir einen solchen schalter bauen.

max a. · 14.07.2009, 23:00

Ist auch sehr gut geworden finde ich.

Dawid Piekarski · 29.07.2009, 11:31

Heute kamen meine RTK 4 Teile vom Pulverbeschichten zurück.

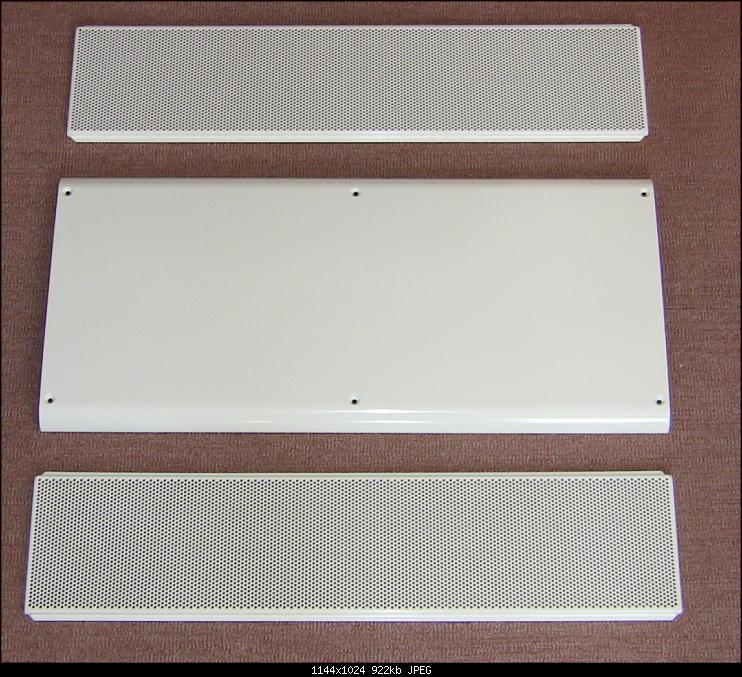

Deckel und Gitterblenden in Reinweiss (RAL 9010):

Klicke auf die Grafik für eine größere Ansicht

Name: RTK 4 Teile 001.JPG
Hits: 621
Größe: 922,2 KB
ID: 1766

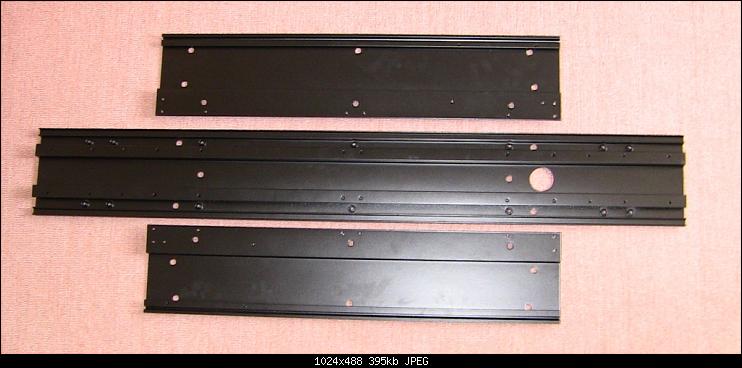

Die Grundplatten in Tiefschwarz (RAL 9005, 70% Glanzanteil)

Klicke auf die Grafik für eine größere Ansicht

Name: RTK 4 Teile 002.JPG
Hits: 618
Größe: 395,1 KB
ID: 1767

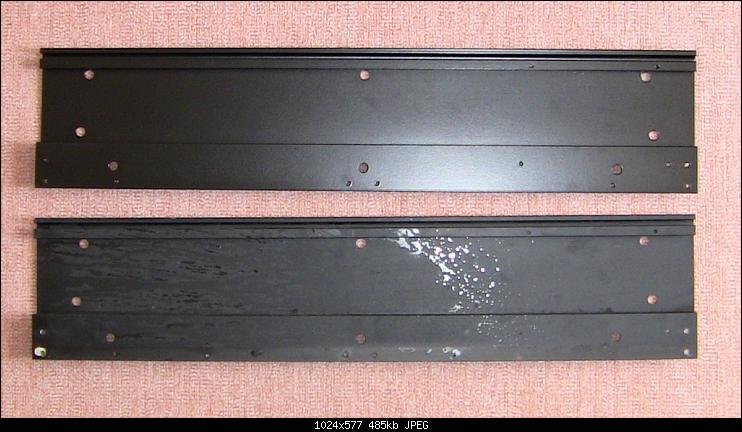

Und hier nochmal ein Vergleich (oben neu beschichtet, unten gebraucht)

Klicke auf die Grafik für eine größere Ansicht

Name: RTK 4 Teile 005.JPG
Hits: 620
Größe: 485,5 KB
ID: 1768

Der erste Satz Blenden wurde von mir in Feuerrot lackiert. Ich habe hierzu erstmal die Blenden mit 2000er Schmirgelpapier angerauht (nass geschliffen). Dannach erstmal gereinigt und gut getrocknet. Danach ging es an den Zusammenbau der Anlage.

Erstmal die Grundplatte:

Klicke auf die Grafik für eine größere Ansicht

Name: Aufbau erste RTK 4 001.JPG
Hits: 600
Größe: 280,7 KB
ID: 1769

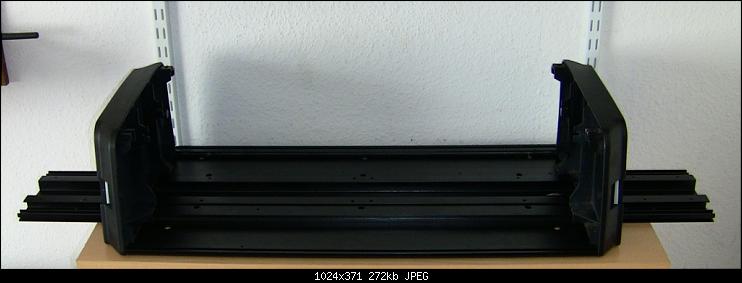

Danach die Habenhalter (diese wurden in matt schwarz lackiert) und die komischen Platten unter die Dreher.

Klicke auf die Grafik für eine größere Ansicht

Name: Aufbau erste RTK 4 002.JPG
Hits: 574
Größe: 271,6 KB
ID: 1770

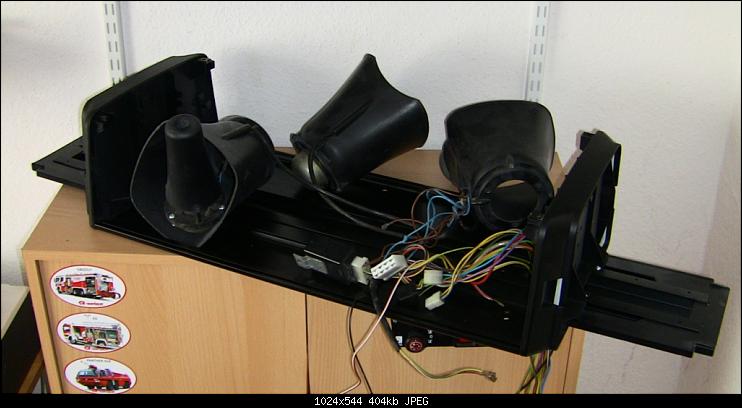

Anschliessend wurde der Kabelbaum wieder eingesetzt.

Klicke auf die Grafik für eine größere Ansicht

Name: Aufbau erste RTK 4 003.JPG
Hits: 602
Größe: 404,2 KB
ID: 1771

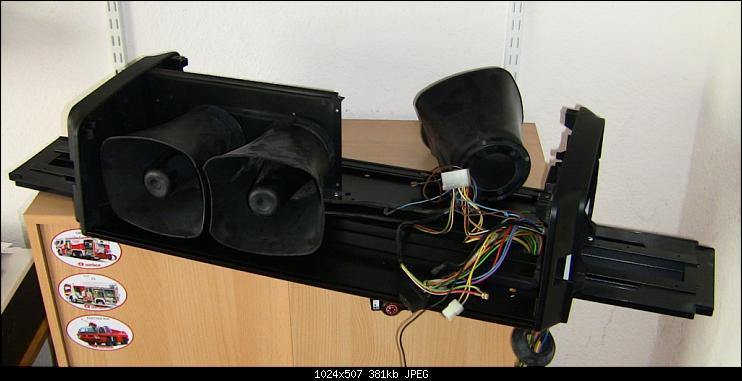

Nun erfolgt der Einbau der Lautsprecher bzw. deren Anbringung an die entsprechenden Bleche.

Klicke auf die Grafik für eine größere Ansicht

Name: Aufbau erste RTK 4 004.JPG
Hits: 619
Größe: 381,0 KB
ID: 1772

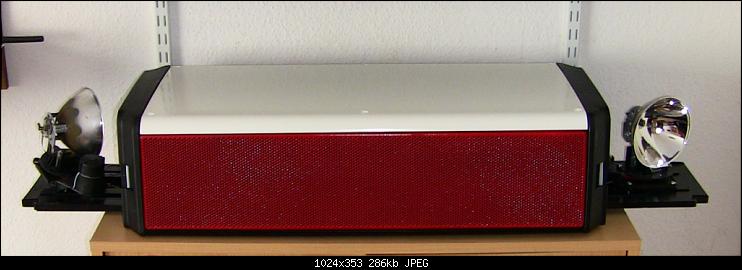

Danach die Dreher, Gitterblenden und der Deckel

Klicke auf die Grafik für eine größere Ansicht

Name: Aufbau erste RTK 4 005.JPG
Hits: 590
Größe: 285,9 KB
ID: 1773

Nachdem morgen alles gut getrocknet ist werde ich die Aufschrift "NOTARZT" anbringen. Ich werde dann auch schuen ob in die Anlage auch noch ASG eingebaut werden. Dann folgt der zweite Streich!

Dawid Piekarski · 02.08.2009, 17:56

So, ich hab mir jetzt mal ein Herz gefasst...

Nachdem die Blenden in Feuerrot lackiert wurden hab ich mal einiges gedruckt, ausgeschnitten und aufgekebt.

Klicke auf die Grafik für eine größere Ansicht

Name: Gitterbloende 001.JPG
Hits: 577
Größe: 346,0 KB
ID: 1810

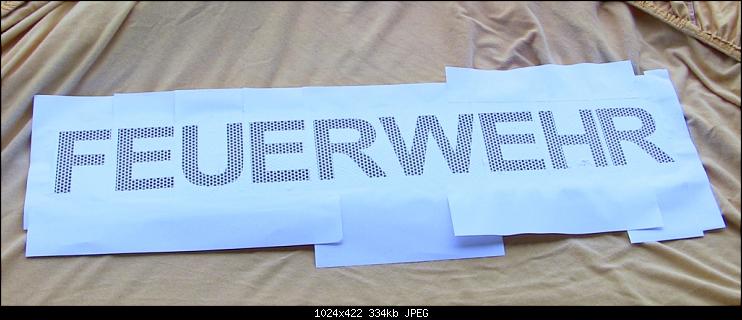

Nach dem Lackieren mit Reinweiss sah das ganze dann so aus:

Klicke auf die Grafik für eine größere Ansicht

Name: Gitterbloende 002.JPG
Hits: 587
Größe: 333,9 KB
ID: 1811

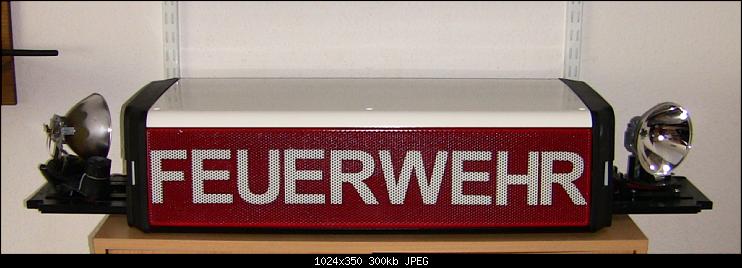

Nachdem die Farbe trocken war habe ich das ganze noch mit einer Schicht Klarlack versiegelt. Das Ergebnis sieht nun so aus:

Klicke auf die Grafik für eine größere Ansicht

Name: Gitterbloende 003.JPG
Hits: 596
Größe: 299,8 KB
ID: 1812

Leider bin ich da etwas verrutscht aber alles in allem kann es sich doch sehen lassen... denke ich

Jango112 · 02.08.2009, 19:42

Wenn du es nicht drangeschrieben hättest wäre es mir nicht aufgefallen.

Dawid Piekarski · 02.08.2009, 20:23

Wenn das Wetter morgen mitspielt werde ich mal eine leuchtrote Blende mit "NOTARZT" versehen.
Mal schauen wie das klappt...

Freestyle · 02.08.2009, 20:30

Wo kaufst denn den Lack dafür?

Dawid Piekarski · 02.08.2009, 21:33

Zitat:

Zitat von Freestyle

Wo kaufst denn den Lack dafür?

Bei mir in der Gegend hab ich einen Dekoladen in dem ich die Lacke kaufe. Lediglich wenn ich eine bestimmte RAL Nummer brauche gehe ich in einen Autozubehör-Laden, da vertraue ich nicht auf meine Augen

.

Wie gesagt die Grundfarbe war ja Reinweiss und wurde per Pulverbeschichtung aufgetragen. Ist eine Super "Grundierung" !

Peter · 02.08.2009, 22:31

Wow! Ist echt gut geworden! Bravo!!!

SebastianFwS · 04.08.2009, 15:47

Habe mal eine Frage (sorry, wenn ich den Hinweis überlesen habe)...

Wo habt ihr die Wärmeleitpaste her, die bei der montage der Lautsprecher verwendet werden soll? Habe gerade meine drei Lautsprecher demontiert und wieder angehübscht, brauche aber ja zur Montage eben die Paste.

Besten Gruß,

Sebastian

Peter · 04.08.2009, 16:25

Die Paste gibts in jedem Elektronikfachhandel für wenig Geld. Das sind kleine blaue flache Döschen (ähnlich wie Schuhcremedosen). Da ist dann die weisse Wärmeleitpaste drin.

Die Paste aknnst Du jedoch auch weglassen. Die ist wirklich nicht unbedingt notwendig.

absar · 04.08.2009, 18:34

2 meiner 5 RTK 4-SL sind scheinbar aus einer der letzten Baujahre, da ist weder um den Verstärker, noch um die Lautsprecher Wärmeleitpaste.

Und auch der silberne Aufkleber bezüglich der Erinnerung an die Paste auf einem der Lautsprecher ist nicht vorhanden.

Außerdem war das bei mir voll die Sauerei mit dem Zeug und das geht dann immer so schlecht von den schönen, sauberen, extra schwarz lackierten Teilen ab...

Ich hatte mir beim Conrad eine größere Tube (nicht die Spielzeugtuben für PC-Krams) bestellt.

Dawid Piekarski · 04.08.2009, 19:59

Ich habe das Zeug auch weg gelassen. Hatte überlegt mir da Kupferpaste zwischen zu machen aber das sind mir die RTK 4 nicht mehr wert, hab schon genug reingesteckt in die Anlagen

SebastianFwS · 04.08.2009, 21:36

Jo, danke für die Infos...

Aber, lackiert ihr die Lautsprechertrichter? ich habe sie nur abgewaschen und mit A1- Kunstoffpflege bearbeitet. Sehen orginal neu aus.

Dawid Piekarski · 04.08.2009, 21:41

Ich habe nur so einen komischen Kuststoffpfleger der im Prinzip nur 2 Tage lang wirkt...
Also ich lackiere die normalerweise in matt schwarz aber bei der Anlage habe ich es gelassen...

SebastianFwS · 05.08.2009, 01:04

Zitat:

Zitat von absar

2 meiner 5 RTK 4-SL sind scheinbar aus einer der letzten Baujahre, da ist weder um den Verstärker, noch um die Lautsprecher Wärmeleitpaste.

Habe gerade die 2. RTK auseinander genommen. Bei der ist auch nur der Verstärker mit Paste versehen. Die drei Hörner haben auch keine.

Besten Dank auf jeden Fall...

Hat noch wer eine günstige Adresse für Ersatzteile?

absar · 05.08.2009, 07:59

Zitat:

Zitat von SebastianFwS

Hat noch wer eine günstige Adresse für Ersatzteile?

Am besten erstmal hier fragen - für die RTK 4-SL findet sich eigentlich immer was.

Was brauchst du denn?

Freestyle · 05.08.2009, 08:03

Zitat:

Zitat von SebastianFwS

Jo, danke für die Infos...

Aber, lackiert ihr die Lautsprechertrichter? ich habe sie nur abgewaschen und mit A1- Kunstoffpflege bearbeitet. Sehen orginal neu aus.

Hier mal Bilder vom Lackieren....
Glänzen zwar noch, aber sobald sie trocken sind, sind die Teile Schwarzmatt.
Lasse bei leicht geöffnetem Backofen bei 50 grad Trocknen das geht ca. 5 min.
