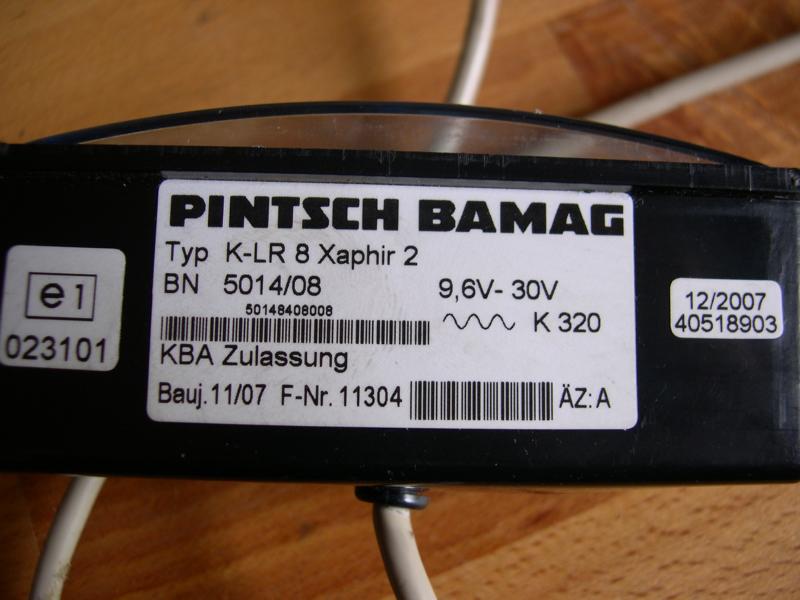

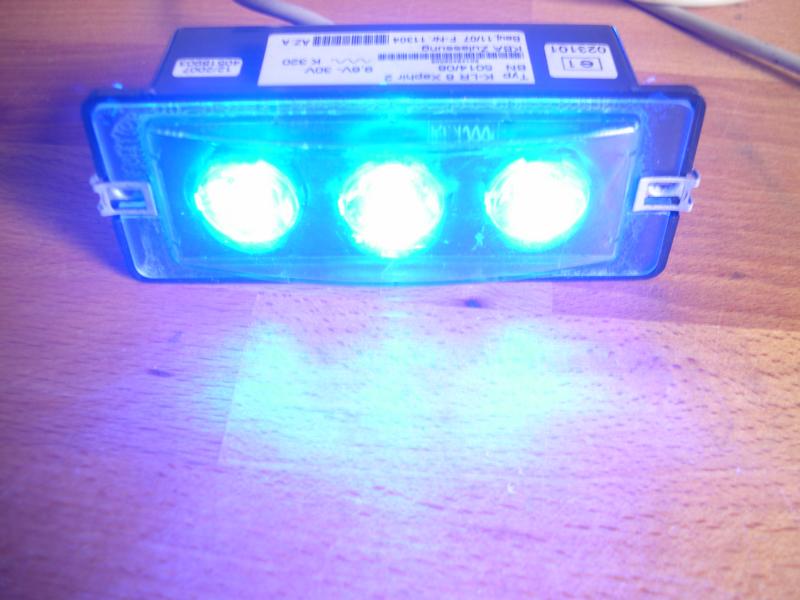

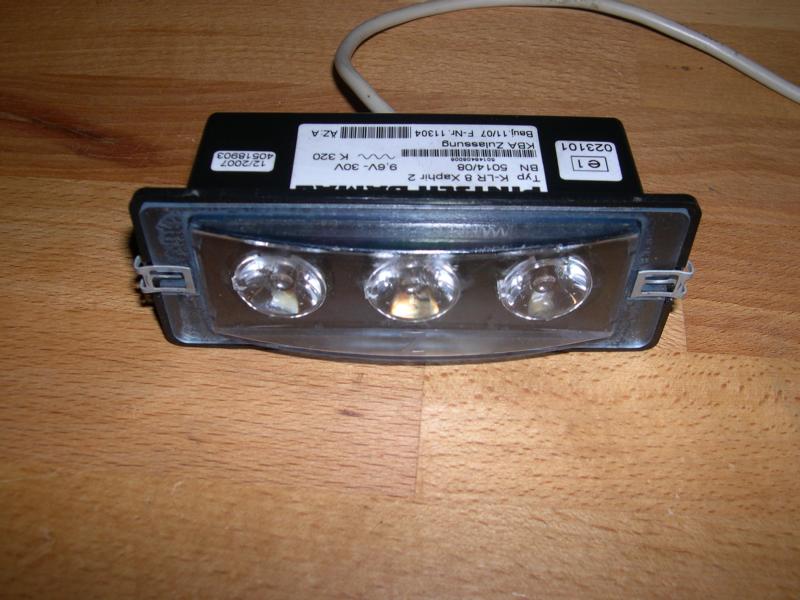

Die K-LR 8 Xaphir 2 sind Heckklappenblitzer von Pintsch Bamag. Anders als bei den HWL-LED von Hella, wird das Licht durch nur 3 leuchtstarke LED's erzeugt. Die LED's sind außerdem im Winkel von 15° zueinander versetzt, was eine bessere Verteilung des Lichtstrahls zur Folge hat.

Die K-LR 8 haben vier Anschlüsse und können synchron und alternierend betrieben werden, wobei lediglich die synchrone Blitzfolge für Deutschland zugelassen ist.
Der erlaubte Spannungsbereich beträgt 9,6V bis 30V, somit sind die K-LR 8 gleichermaßen für 12 und 24 Volt einsetzbar ("mulitvoltage-fähig").

Anschluss:

Weiß = Spannung (+)
Schwarz = Masse (-)
Gelb = Synchronisierung (hierbei müssen beide gelbe Leitungen mit einander verbunden werden)
Grün = Alternierend (hierzu müssen die Module ausgeschalten sein und eine grüne Leitung mit der Spannung (+) verbunden werden)
