RTK4 SL Feuerwehr

Diese RTK 4 hatte ich eigentlich gekauft, um eine Mini RTK daraus zu bauen. Aber ich brachte es einfach nicht über das Herz, die RTK zu Schlachten, geschweige denn zu zersägen. Also habe ich sie restauriert.

Ich habe die RTK von dem Grundträger aus gereinigt, restauriert und aufgebaut. Da ich schon im Besitz einer POL RTK4 bin, habe ich die ASG's rausgeschmissen. Der Deckel mit den Stauschildhaltern ist nun auf der POL Anlage und der normale Deckel ohne alles nun auf der FW Version. Ich habe die Anlage komplett neu Verkabelt, einen Kabelbaum mit Schutz vor Quetschung gebaut und ein eigenes BT zum Schalten von Blaulicht, Horn und SL gebaut. Wenn man jetzt noch Magnete unter die Anlage schraubt, kann man sagen das es sich um eine Mobile RTK4 handelt, da das BT und der Kablebaum dünn und mobil gehalten sind. es wurden lediglich 3Kabel verwendet. Das + des Hornes und die Testschaltung habe ich an das Schaltplus der Kennleuchten gehängt, so kann ausgeschlossen werden, das KL's und Horn gemeinsam gehen. Ich frage mich wieso man das nicht bei der Feldjäger RTK so gelöst hat.

Zum BT: Ich habe eine normale Hensel Verteilerdose verwendet. Horn und KL werden von 2 16A Schaltern geschaltet, das SL mit dem kleinen roten. Jetzt muss nur noch eine Beschriftung drauf, dann ist es fertig.

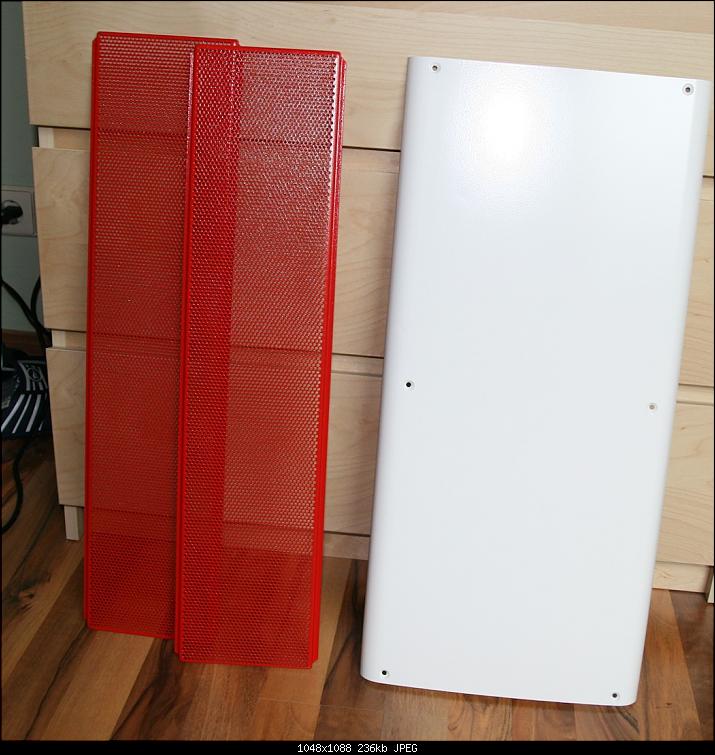

Die Blenden werden hoffentlich nächste Woche noch zum Lackierer gehen und in RAL 3000 lackiert. Der Deckel wird neu reinweiß lackiert. Vlt. werde ich noch ein paar Hella HWL GL in die RTK setzten.

Hier nun die Bilder...

Das Selfmade-Mobil-Bt...

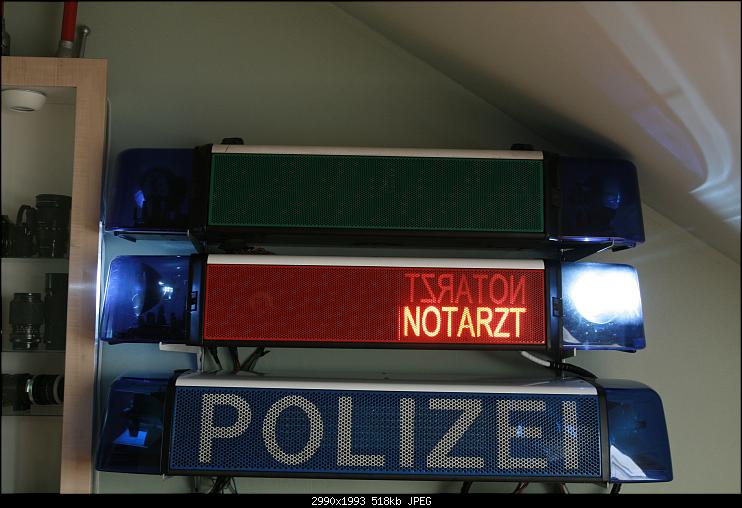

Frisch restauriert...

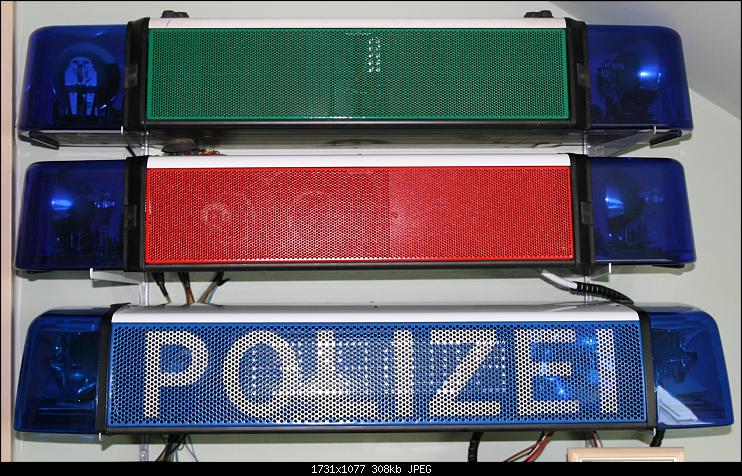

Da die Blenden vom Lackierer wieder da sind, konnte ich die RTK 4 Fertigstellen. Sie hat jetzt noch einen NA ASG verpasst bekommen. Aber seht selber!

mariuspyonline · 04.12.2011, 12:34

Gestern hatte ich die Zeit die Anlage nochmal bis auf die Grundschiene aus einander zu bauen und den ASG umzubauen. Teilweise musste ich die Bleche nochmal neu lackieren.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_1392.JPG
Hits: 516
Größe: 246,3 KB
ID: 13029

Superpyrotechnik · 04.12.2011, 15:32

Kannst du mal ein Schaltplan von dem Bedienteil
Hochladen?

mariuspyonline · 04.12.2011, 15:36

Zitat:

Zitat von Superpyrotechnik

Kannst du mal ein Schaltplan von dem Bedienteil
Hochladen?

http://sosi.myds.me/forum/showthread.php?t=3597

Homer Simpson · 04.12.2011, 15:37

Zitat:

Zitat von Superpyrotechnik

Kannst du mal ein Schaltplan von dem Bedienteil
Hochladen?

Warum brauchst du einen Schaltplan um 3 Schalter in ein Gehäuse zu bauen?
Das ist jetzt mal mehr als überflüssig, einfach die Kabel aus der RTK mit den Schaltern verbinden und dann je nach dem Plus oder Minus schalten....
