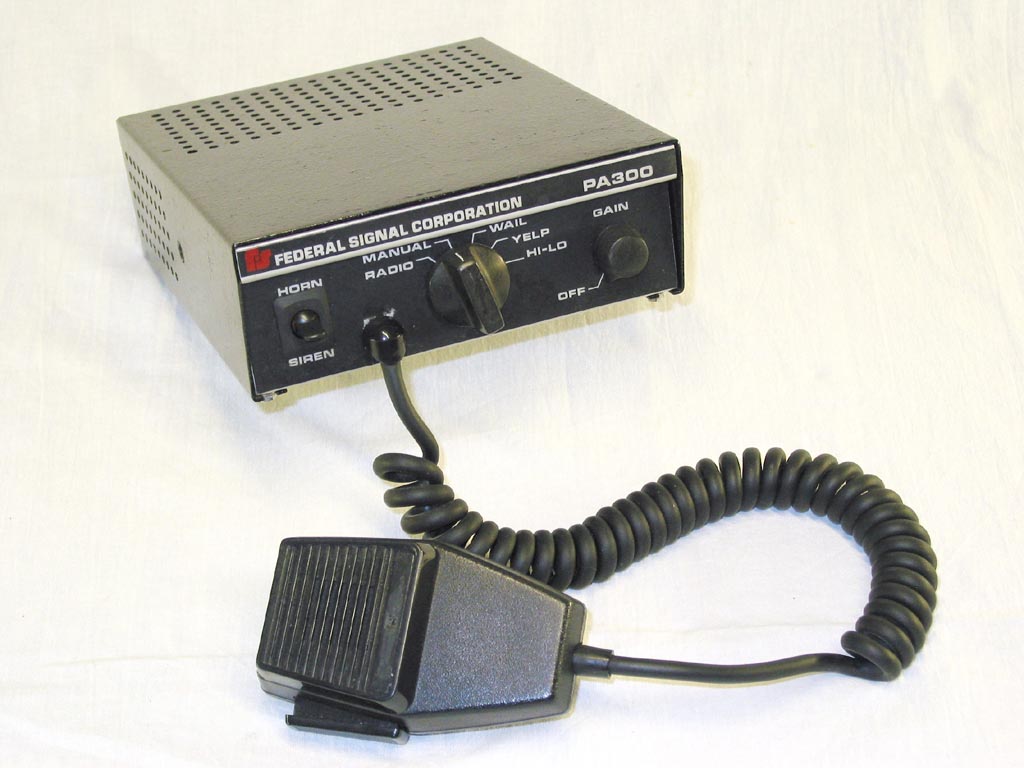

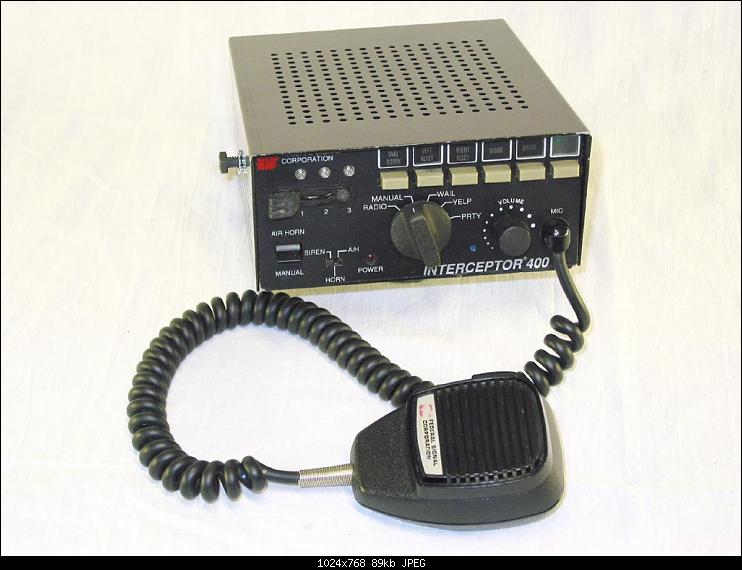

Federal Signal - Bedienteile / Sirenen / Controller
Federal Signal - SW70

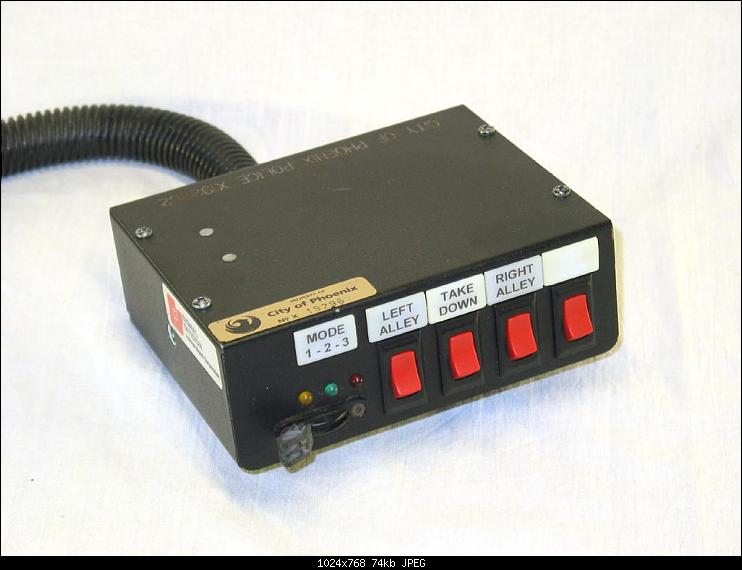

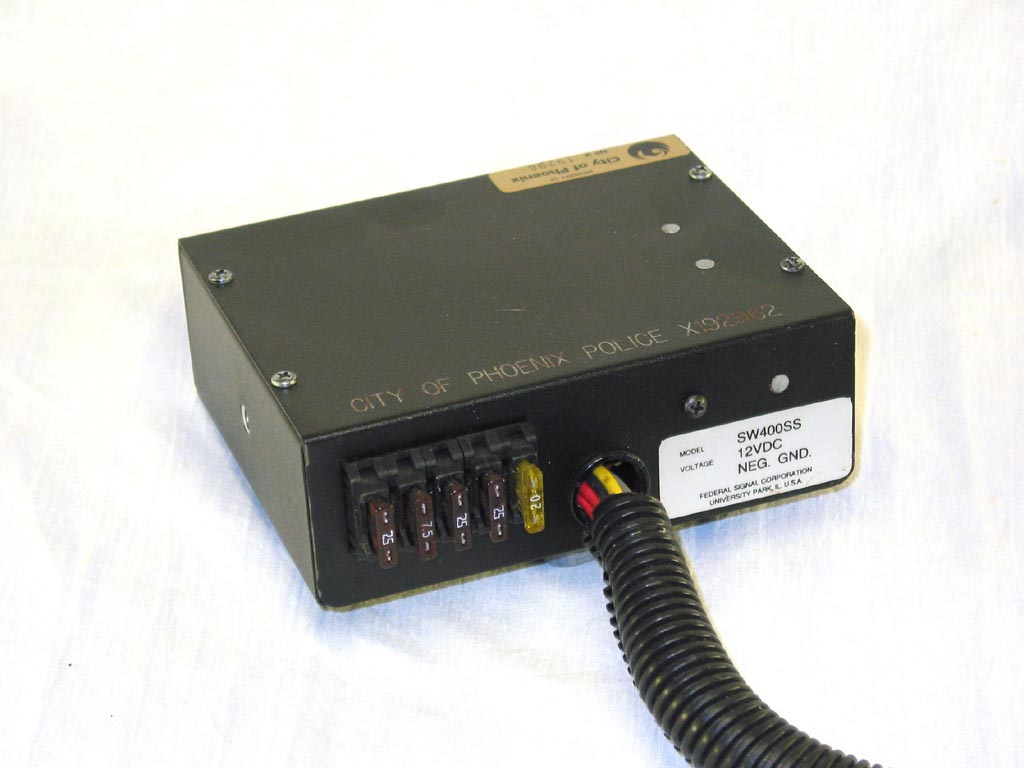

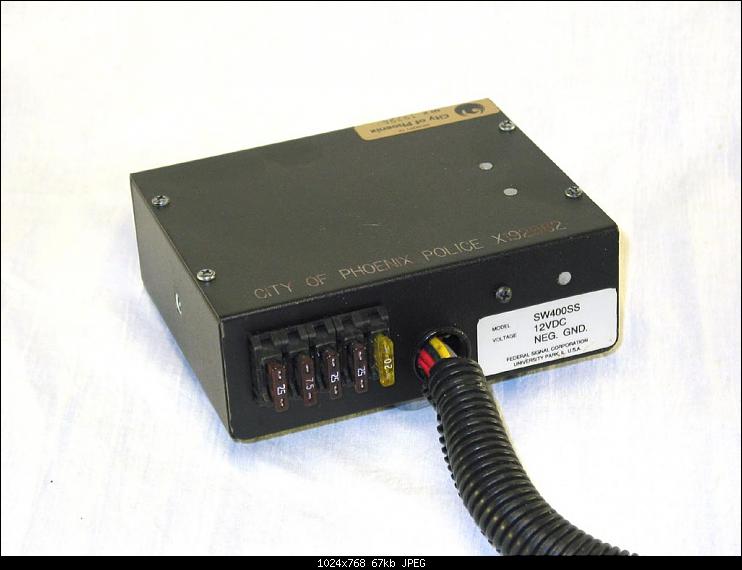

Bilder folgen später ... Die Schalterbox verfügt über 6 Schalterplätze, die je nach Bedarf, mit unterschiedlichen Schaltern belegt werden können. In diesem Fall sind 2 Wechselschalter mit Kontroll-Lämpchen, 2 Doppelschalter (4x Schließen), 1 Einzelschalter (2x Wechsler) und 1 Taster (2x Schließer) verbaut. Da ich keinerlei Unterlagen über diese Schalterbox habe und auch auf den Schaltern nichts steht, kann ich über die Belastbarkeit der Kontakte nur Vermutungen anstellen. Mehr als 10-15A würde ich ihnen aber nicht zumuten wollen. Das Gehäuse ist auf der Rückseite offen und die Kabel werden von den Schaltern direkt nach draußen geführt. Federal Signal – SW400SS Die Schalterbox verfügt über 4 Einzelschalter und einen 4 stufigen Schiebeschalter (off, 1, 2, 3). Die einzelnen Schalter sind unabhängig voneinander schaltbar und mit jeweils mit 20A belastbar. Der Schiebeschalter ist auf Pos.1 mit 20A und Pos. 2+3 mit zusammen 40A belastbar, wobei die jeweils folgende Stufe zur bereits aktivierten zugeschaltet wird. Die angeschlossenen Leuchten können also nur in der, durch die Beschaltung, festgelegten Reihenfolge aktiviert werden. Die Beschriftungsfelder sind Beleuchtet und der Schaltzustand wird mittels Lampen in den Schaltern bzw. mit den LED´s oberhalb des Schiebeschalters angezeigt. Auf der Rückseite befinden sich die integrierten Sicherungen was die Verkabelung sehr erleichtert. Federal Signal - PA-20A Interceptor (Federal Sign & Signal Co.) (Federal Signal Co.) Die Sirene kann Wail, Yelp, Hi-Lo und AirHorn. Außendurchsagen (Lautstärke regelbar) sind ebenso möglich wie Funkaufschaltung und Hupenringsteuerung. Das Mikrofon für Außendurchsagen wird mittels Stecker an der Unterseite angeschlossen. Es können wahlweise, bis zu zwei, 58W oder 100W Lautsprecher genutzt werden. Die Impedanz des/der Lautsprechers sollte 11Ohm betragen! Federal Signal - PA200E Die Sirene hat die niederländische Tri-Ton Signaltonfolge (wie die RTW´s). Die Bedienung erfolgt über einen Drehschalter mit 3 Schaltstellungen. In der ersten Schaltstufe ist nur die Außendurchsage (Lautstärke regelbar) möglich. Auf Stufe 2 wird "das Licht" eingeschaltet und auf Stufe 3 wird zusätzlich zum "Licht" noch die Tonfolge aktiviert. Das Mikrofon für Außendurchsagen wird mittels Stecker an der Unterseite angeschlossen. Als Lautsprecher ist jeder 58/100W 11Ohm Lautsprecher geeignet. Außerdem verfügt die PA200 über einen separaten Schalter füt z.B. "Gelblicht" oder eine zusätzliche Heckkennleuchte. Der Schaltzustand kann mittels einer Kontrollleuchte angezeigt werden (extra Eingang) Da ich auch zu dieser PA200 keinerlei Unterlagen finden konnte, mußte als erstes die Steckerbelegung ermittelt werden. Federal Signal – PA200E gesig Die PA200E war, zusammen mit einem TwinSonic, in einem österreichischen RLFA2000 verbaut. Die Sirene verfügt über die österreichische Feuerwehr Signaltonfolge. Die Bedienung erfolgt über einen Drehschalter mit 3 Schaltstellungen. In der ersten Schaltstufe ist nur die Außendurchsage (Lautstärke regelbar) möglich und auf Stufe 3 (auf Stufe 2 tut sich nix, und ist auch nicht beschriftet ???) wird die Tonfolge aktiviert. Das Mikrofon für Außendurchsagen wird mittels Stecker an der Unterseite angeschlossen. Als Lautsprecher ist jeder 58/100W 11Ohm Lautsprecher geeignet. Da ich zu dieser Sirene keinerlei Unterlagen finden konnte, mußte als erstes die Steckerbelegung ermittelt werden. Neben der Umrüstung Tonfolge wurde noch parallel zum Ein/Aus Schalter eine Art Fernansteuerung eingebaut. (vergleichbar mit Zündplus) Liegt also nur die Grundspannungsversorgung an (wie bei der Standard PA200) kann man zwar die Sirene (über den normalen Ein/Aus Schalter) einschalten und Außendurchsagen machen, aber es läßt sich nicht die Tonfolge aktivieren. Erst durch anlegen von +12V an der „Fernansteuerung“ wird der Signalgenerator mit Spannung versorgt und die Tonfolge kann aktiviert werden. Außerdem wird die Sirene durch einen parallel zum Ein/Aus Schalter liegenden Leistungstransistor eingeschaltet. Beim aktivieren der Tonfolge wird ein Pin auf Masse geschaltet. Zu welchem Zweck genau, konnte ich noch nicht in Erfahrung bringen. Federal Signal – PA300 Die Sirene kann Wail, Yelp, Hi-Lo und AirHorn. Ein Mikrofon für Außendurchsagen (Lautstärke regelbar) ist ebenso vorhanden wie die Möglichkeit der Funkaufschaltung und der Hupenringsteuerung (Wechsel des Signaltones zwischen Wail und Yelp). Zum Anschluß des Lautsprechers steht entweder ein 58W oder 100W Ausgang zur Verfügung. Die Impedanz des Lautsprechers sollte 11Ohm betragen! Wie ich im nachhinein feststellen mußte, ist die Sirene etwas "verbastel". Der originale Anschlußstecker lag angeschmort (wohl auf Grund einer Überlastung) im Inneren und wurde durch einen ähnlichen ersetzt. Auch das Mikrophon war nicht mehr original, was aber nichts machte, da es nichts machte  Als Ersatz für das defekte falsche Mikro habe ich ein MNCT-SB genommen und damit ich da nicht den Stecker abzwicken muß, ist die PA300 nun auf Klinkenstecker umgebaut. Die verwendete Einbaubuchse passte leider nicht zwischen Frontplatte und Platine, sodaß ich den Mikro-Anschluß kurzerhand in die ungenutzte Öffnung (Sicherungshalter bei älteren Modelen) auf die Rückseite verlegt habe. Federal Signal – PA300E Taxameter Centrale Amsterdam (mitlerweile nicht mehr Bestandteil der Sammlung) Die Sirene kann die niederländische Polizei (Zweiton) Tonfolge. Die Bedienung erfolgt über einen Drehschalter, der in der ersten Schaltstufe eine Kennleuchte aktiviert und auf Stufe 2 die Tonfolge dazu schaltet, und einem Wippschalter zur Steuerung von 2 Anhaltesignalgebern (entweder vorn oder hinten). Ein Mikrofon für Außendurchsagen (Lautstärke regelbar) ist ebenso vorhanden, sowie eine Hupenringsteuerung (bei aktiver Kennleuchte und Betätigung der Fahrzeughupe läuft die Tonfolge 2x ab). Für jeden der 3 Leuchtenkanäle ist ein Kontrolllämpchen vorhanden wobei die 2 der Anhaltesignalgeber auch noch mit einem Summer versehen sind. Als Lautsprecher ist jeder 100W 11Ohm Lautsprecher geeignet. Da ich zu dieser Sirene keinerlei Unterlagen finden konnte, mußte als erstes die Steckerbelegung ermittelt werden. Nach dem ersetzen einer defekten Sicherung mußte im Anschluß natürlich der Funktionsumfang sowie deren ordnungsgemäße Funktion, durch einen ausgiebigen Testlauf  , festgestellt werden.Federal Signal – PA400SS Interceptor 400 Die Sirene kann Wail, Yelp, Priority und AirHorn. Ein Mikrofon für Durchsagen ist ebenso vorhanden. Als weitere Funktionen sind zu erwähnen: Funkaufschaltung, Hupenringsteuerung (AirHorn oder manual) und deaktivieren der Sirene beim Parken (Park Kill). Es können bis zu zwei 100W Lautsprechers angeschlossen werden. Die Impedanz des Lautsprechers sollte 11Ohm betragen! Für die Steuerung der Lampen stehen ein 4 stufiger Schiebeschalter (off, 1, 2, 3) und 6 Schalter zur Verfügung. Der Schiebeschalter ist pro Kontakt mit 30A belastbar (insgesamt aber nicht mehr als 50A) Die einzelnen Schalter sind jeweils mit 20A belastbar nicht mehr als 30A gesamt) und einer kann wahlweise als NC- oder NO-Kontakt genutzt werden. Der PA400SS verfügt zudem über eine Hintergrundbeleuchtung und bei Betätigung leuchtet das jeweilige Beschriftungsfeld heller bzw. beim Schiebeschalter die entsprechende LED. Federal Signal - PA1000 Siracom Bilder folgen später ... Das Gerät besteht aus zwei Hauptbaugruppen: 1. Tonbaustein/ Sirenen-Verstärker: Die Sirene kann Wail, Yelp und Hi/Lo. Desweiteren besteht die Möglichkeit der Funkaufschaltung und des Anschlußes eines Mikrofons für Außendurchsagen. 2. Steuer-/ Schaltermodul: Für die Ansteuerung der Lampen stehen ein 4 stifiger Drehschalter (off, 1, 2, 3) und 3 Einzelschalter mit Kontroll-Lämpchen zur Verfügung. Der Schaltzustand des Drehschalters wird von den 3 Kontroll-Lämpchen neben dem Drehschalter angezeigt. Federal Signal - PA2100 Siracom II Serie A Das Gerät besteht aus zwei Hauptbaugruppen: 1. Tonbaustein/ Sirenen-Verstärker: Die Sirene kann Wail, Yelp und Hi-Lo. Mittels Adapter-Modulen (je nach Bedarf standen verschiedene zur Auswahl) besteht die Möglichkeit ein Mikrofon für Durchsagen anzuschliessen, Als weitere Funktionen sind zu erwähnen: Funkaufschaltung und Hupenringsteuerung (AirHorn oder Manual). Mittels eines Schalter (an der Rückseite) kann man die Verstärkerleistung vorwählen (Low -> 58W, High -> 100W). Es können bis zu zwei 100W Lautsprecher angeschlossen werden. Die Impedanz der Lautsprecher sollte 11Ohm betragen! 2. Steuer-/ Schaltmodul: Für die Steuerung der Lampen stehen ein 4 sufiger Drehschalter (off, 1, 2, 3) und optional bis zu 4 weitere Schalter oder Taster zur Verfügung. Mittels des Drehschalters können drei Last-Relais angesteuert werden. Jedes dieser Relais kann über Dip-Schalter auf die einzelnen Schalterstellungen (1, 2, 3) der Drehschalters "programmiert" werden. Jedes Last-Relais kann mit max. 30A belastet werden. Optional können bis zu 4 zusätzliche Schalter verbaut werden: Es standen zwe iAusführungen zur Auswahl: Model AS1 (Schalter) mit 2 Wechsler-Kontakten für zusätzliche Leuchten z.B. Umfeldbeleuchtung oder Brems- Rückfahrlicht Unterdrückung. Model AS2 (Taster) mit 2 Schließer-Kontakten für z.B. Kofferraum/Waffen-Entriegelung oder mechanische Sirenen. Die Schalter/Taster können jeweils mit max. 15A belastet werden und haben zudem noch eine BEleuchtung. Außerdem war noch ein Kappen-Set (je 1x rot, gelb, grün und blau) erhältlich. Bei den hier verbautenSchaltern handelt es sich um 4x Model AS1. Zusätzlich ist hier auch noch der optionale Wechselblinker mit Override-Funktion (wahlweise beide Kanäle on oder off) verbaut. Er hat eine Taktfreqeunz von 90fpp und kann max. mit 12A belastet werden. Die PA2100 verfügt zudem über eine Hintergrundbeleuchtung und bei Betätigung leuchten beim Drehschalter die entsprechenden LED´s. Federal Signal - PA2100 Siracom II Serie B Das Gerät besteht aus zwei Hauptbaugruppen: 1. Tonbaustein/ Sirenen-Verstärker: Die Sirene kann Wail, Yelp und Hi-Lo. Zudem besteht die Möglichkeit ein Mikrofon für Durchsagen anzuschliessen, Als weitere Funktionen sind zu erwähnen: Funkaufschaltung und Hupenringsteuerung (AirHorn oder Manual). Mittels eines Schalter (an der Rückseite) kann man die Verstärkerleistung vorwählen (Low -> 58W, High -> 100W). Es können bis zu zwei 100W Lautsprecher angeschlossen werden. Die Impedanz der Lautsprecher sollte 11Ohm betragen! 2. Steuer-/ Schaltmodul: Für die Steuerung der Lampen stehen ein 4 sufiger Drehschalter (off, 1, 2, 3) und optional bis zu 4 weitere Schalter oder Taster zur Verfügung. Mittels des Drehschalters können drei Last-Relais angesteuert werden. Jedes dieser Relais kann über Dip-Schalter auf die einzelnen Schalterstellungen (1, 2, 3) der Drehschalters "programmiert" werden. Jedes Last-Relais kann mit max. 30A belastet werden. Optional können bis zu 4 zusätzliche Schalter verbaut werden: Es standen zwe iAusführungen zur Auswahl: Model AS1 (Schalter) mit 2 Wechsler-Kontakten für zusätzliche Leuchten z.B. Umfeldbeleuchtung oder Brems- Rückfahrlicht Unterdrückung. Model AS2 (Taster) mit 2 Schließer-Kontakten für z.B. Kofferraum/Waffen-Entriegelung oder mechanische Sirenen. Die Schalter/Taster können jeweils mit max. 15A belastet werden und haben zudem noch eine BEleuchtung. Außerdem war noch ein Kappen-Set (je 1x rot, gelb, grün und blau) erhältlich. Es liegen auch schon 3 Schalter und 1 Taster zum Einbau bereit. Außerdem kann auch noch ein Wechselblinker mit Override-Funktion (wahlweise on oder off) integriert werden. Die PA2100 verfügt zudem über eine Hintergrundbeleuchtung und bei Betätigung leuchten beim Drehschalter die entsprechenden LED´s. Federal Signal – Unitrol Touchmaster Delta Die Sirene kann Wail, Yelp, Hi-Lo und AirHorn. Ein Mikrofon für Durchsagen ist ebenso vorhanden. Als weitere Funktionen sind zu erwähnen: Funkaufschaltung, Hupenringsteuerung (AirHorn override oder sweep) und deaktivieren der Sirene beim Parken (Park Kill). Zusätzlich besteht die Möglichkeit einen Alarm (2kHz Ton) über einen externen Schalter auszulösen (z.B. Überwachung der Innentemperatur bei Hundestaffel). Zum Anschluß des Lautsprechers steht entweder ein 58W oder 100W Ausgang zur Verfügung. Die Impedanz des Lautsprechers sollte 11Ohm betragen! Für die Steuerung der Lampen stehen ein 4 stufiger Schiebeschalter (off, 1, 2, 3) und 6 Taster/Schalter zu Verfügung. Jeder Schalter ist jeweils mit 20A belastbar. Der Touchmaster verfügt über eine Hintergrungbeleuchtung und bei Betätigung leuchtet die jeweilige Taste bzw. beim Schiebeschalter die entsprechende LED. Federal Signal – SmartSiren2000SM-SC Die Sirene kann Wail, Yelp, Priority oder Hi-Lo und Peak&Hold oder AirHorn. Es kann ein Mikrofon für Durchsagen angeschlossen werden oder man verwendet ein gemeinsames für Funk und Durchsagen. Als weiter Funktionen sind zu erwähnen:

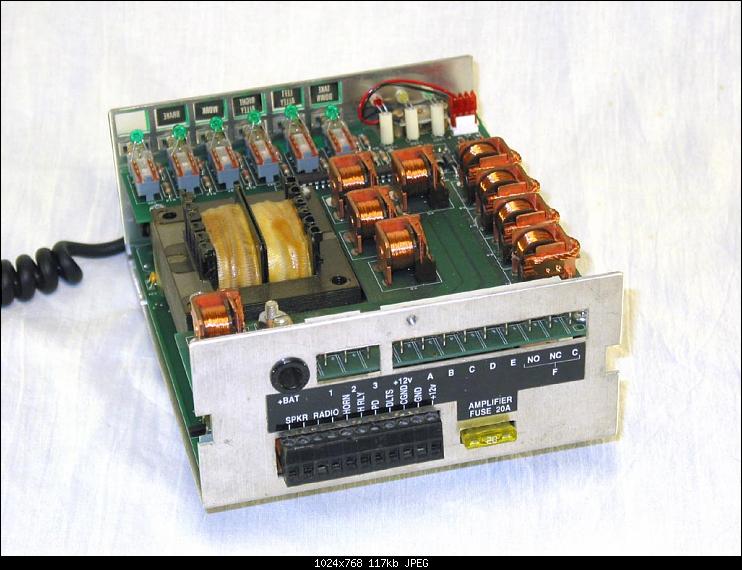

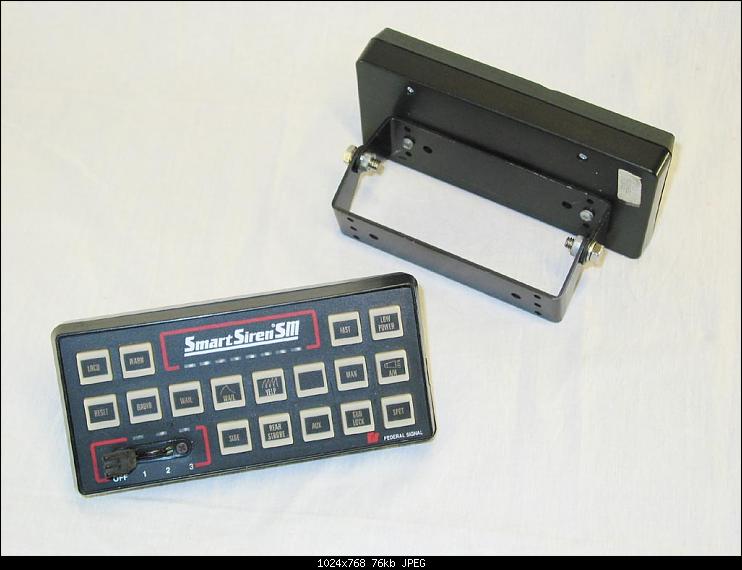

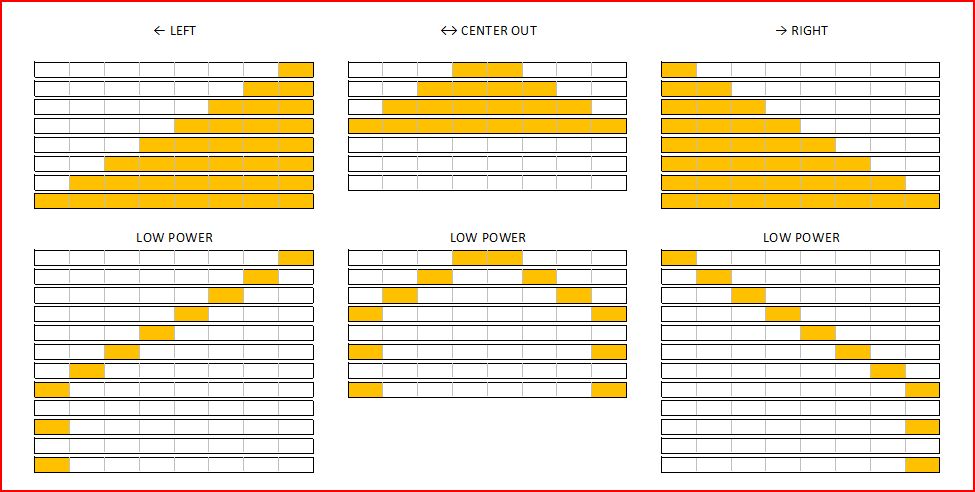

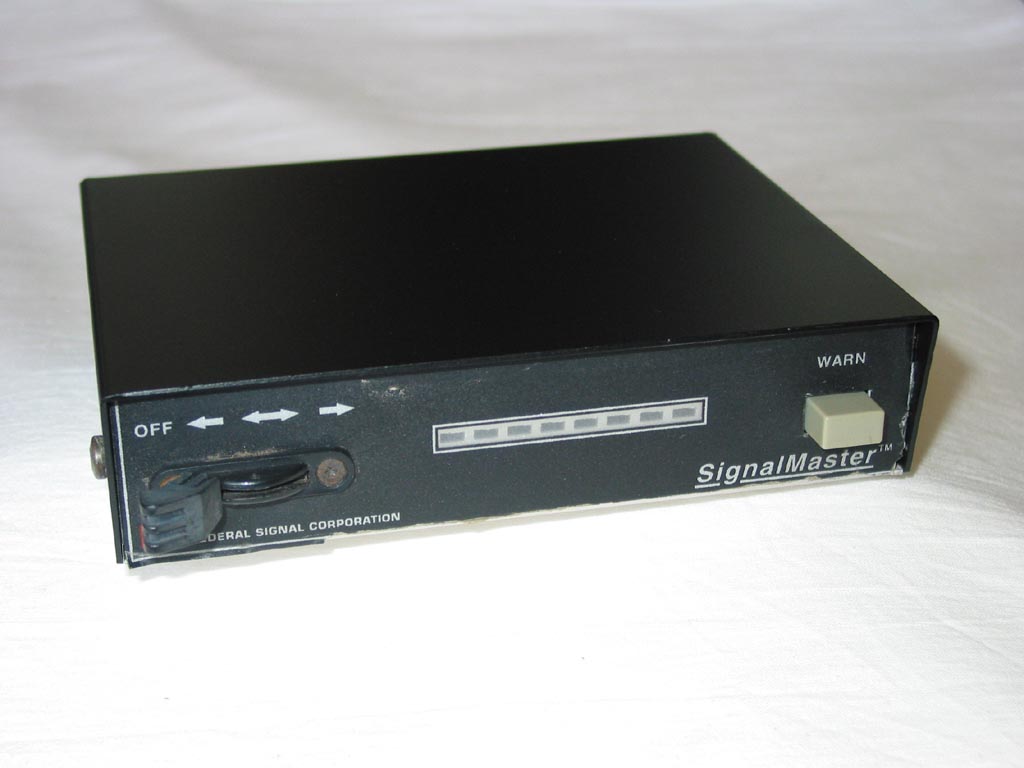

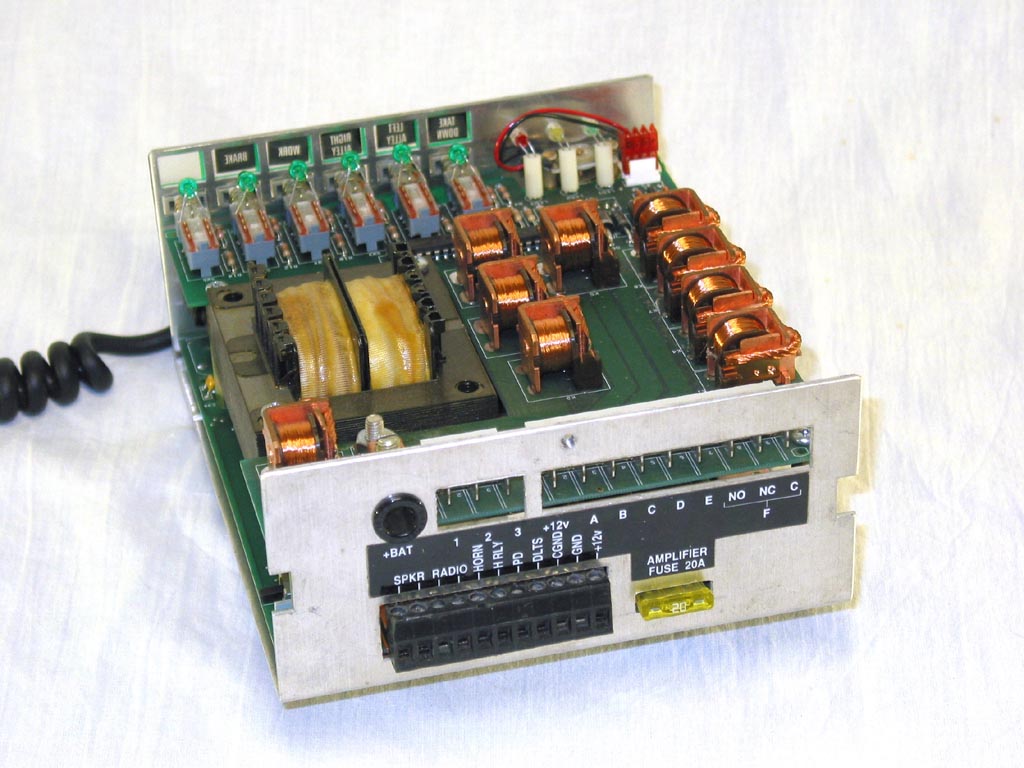

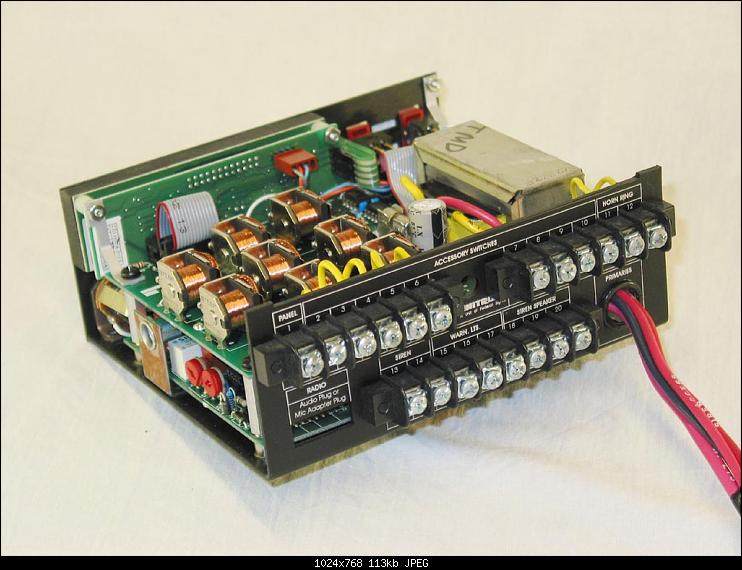

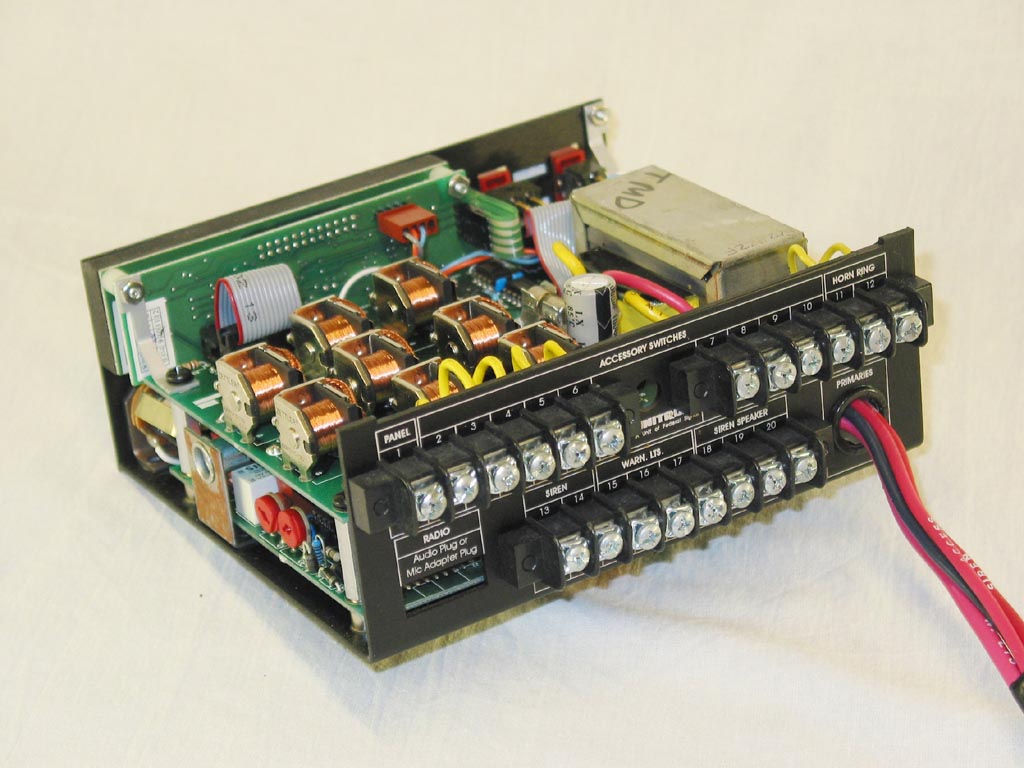

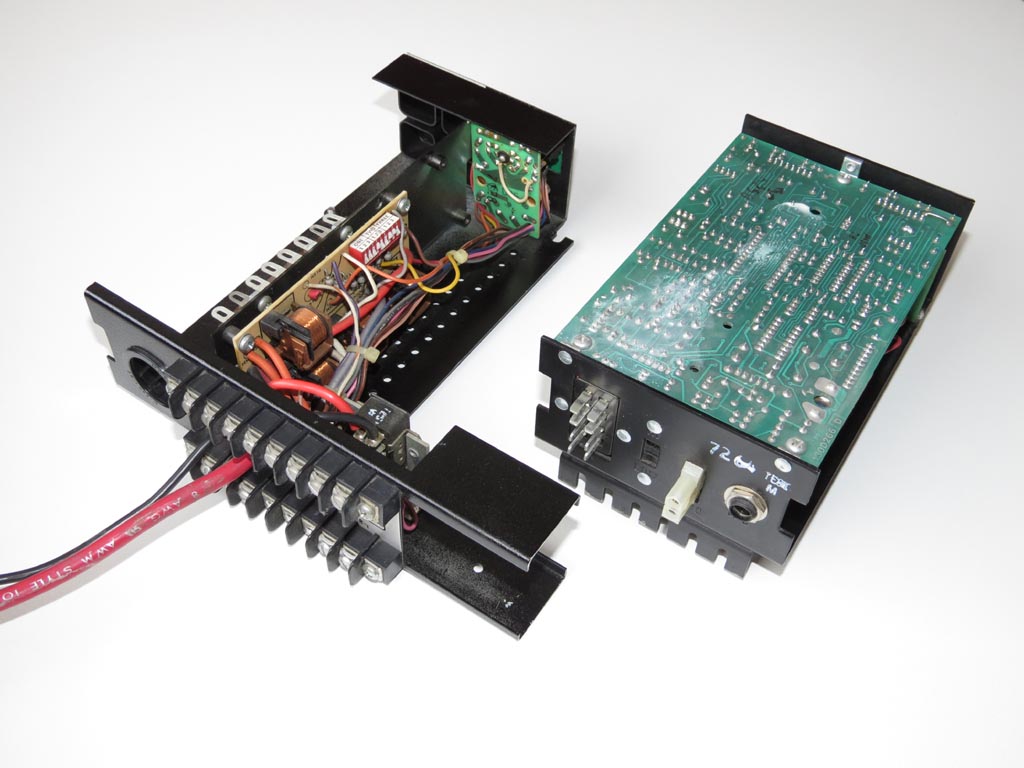

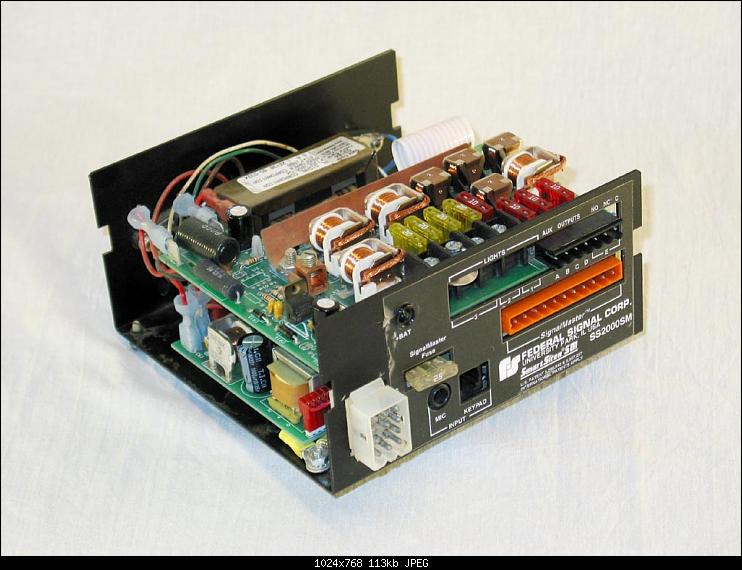

Für die Steuerung der Lampen stehen 8 Kanäle zur Verfügung. Ausgänge Lights 1/2 sind je mit 20A und Lights 3 mit 2x 20A, sowie die Kanäle A-E mit jeweils 10A belastbar. Kanal E ist zudem als Wechsler ausgelegt und kann durch entfernen der Sicherung von der internen Spannung getrennt werden. Die Absicherung der einzelnen Kanäle erfolgt durch integrierte Sicherungen. Die Funktion der 5 Einzeltasten als Schalter (push-on/push-off) Taster oder Taster mit Timer kann frei programmiert werden. Der Signalmaster verfügt über 3 Verkehrsleitmuster (Left, Right und Center Out) sowie 4 Warnmuster. Als Zusatzfunktion gibt es noch Low Power und Fast. Die Funktion des Schiebeschalters ist frei programmierbar. Jede Schiebeschalter Position (1,2,3) kann alle 8 Lampen-Kanäle, Key 11, Hornringsteuerung, Aktivierung der Sirene und die 4 Warnmuster des Signalmaster in beliebiger Kombination steuern. Die Tastatur ist Hinterleuchtet und bei Betätigung leuchtet die jeweilige Taste heller bzw. beim Schiebeschalter die entsprechende LED. Federal Signal – SignalMasterController5 Mit diesem Controller ist es möglich 8 Leuchten (max.27W) als Verkehrsführungslicht anzusteuern. Zu diesen 8 Kanälen stehen noch zwei weitere Kanäle (AUX) zur Verfügung, die separat (auch von extern) aktiviert werden können. Diese beiden AUX-Kanäle werden alternierend geschaltet (Wechselblinken; 95 patterns/min) und können 2 (max.50W) oder 4 (max.27W) Leuchten ansteuern. Er verfügt über 3 Verkehrsleitmuster (Left, Right, Center Out; 35 patterns/min) und 1 Warnmuster (60 patterns/min), sowie über die Möglichkeit die Blinkgeschwindigkeit auf 60 bzw. 95 patterns/min zu erhöhen (FAST) und die Helligkeit zu verringern (LOW). Federal Signal – SignalMasterController16 Mit diesem Controller ist es möglich 6 Leuchten (max.27W) als Verkehrsführunglicht ansteuern. Er verfügt über 3 Verkehrsleitmuster (Left, Right, Center Out; 35 patterns/min) und 1 Warnmuster (60 patterns/min). |
|
