Federal Signal - VISTA
Model No. X114H706C, Serie A, 12 Volt

Der Balken kommt aus Kalifornien, südlich von Los Angeles. Mit hoher Wahrscheinlichkeit vom San Diego Police Department, CA. Ich habe zwar keinen bildlichen Beweis für die klaren Hauben aber zumindest von der Ausstattung her kommt es hin.

Von den USA (Eric_6913) aus landete der Balken zunächst bei Michael Lass (Blaulicht-Sammler). Von dort gelangte er dann über Chemnitz und Saarbrücken schließlich zu mir.








Maße (circa):

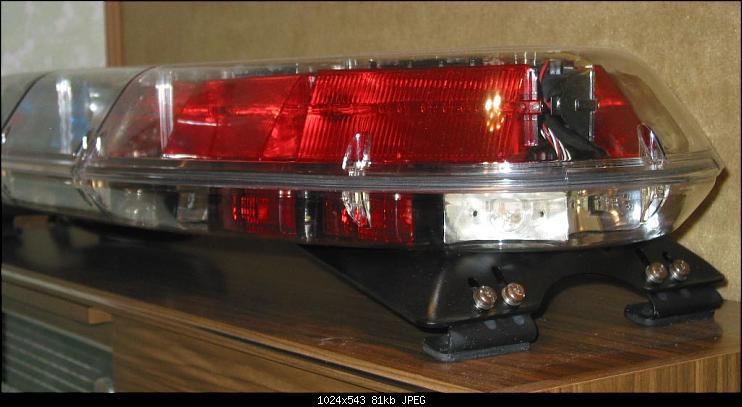

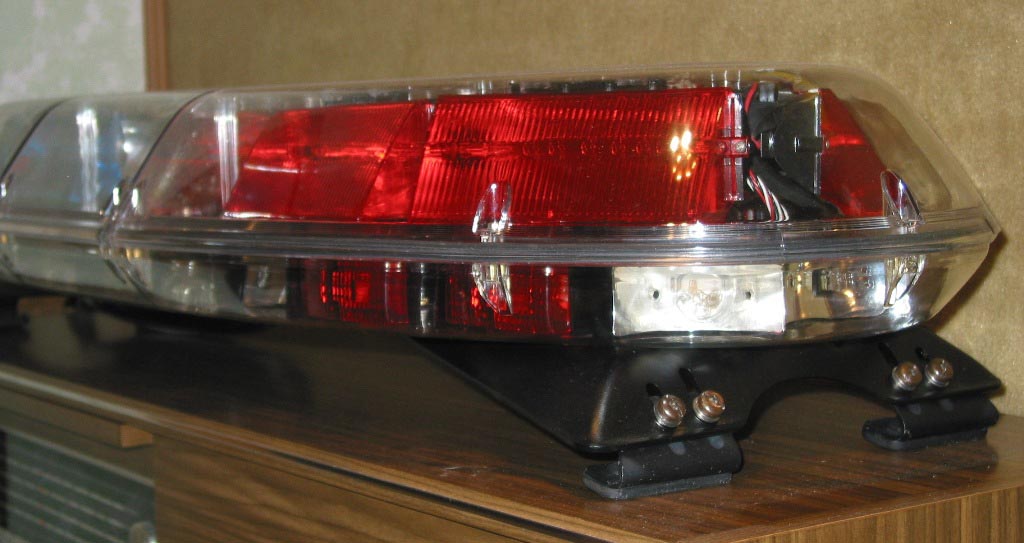

• Länge: 114cm (44.9"), Breite: 46,5cm (18.3"), Höhe: 15cm (5.8") / 21cm (mit Montagefüßen)
• Gewicht: 23kg (51lbs.)

Ausstattung:

• obere Ebene: 8 (Haupt-)Blitzleuchten, Flackerlicht in der Mitte
• upper level: 8 Strobes, Traffic Clearing Light

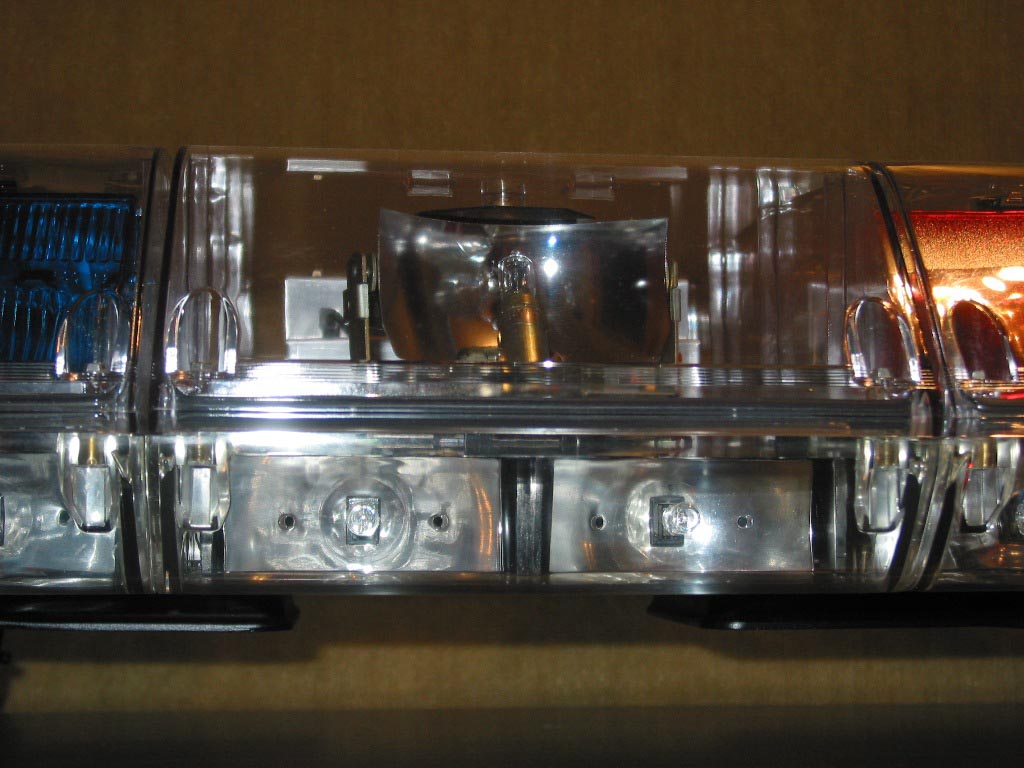

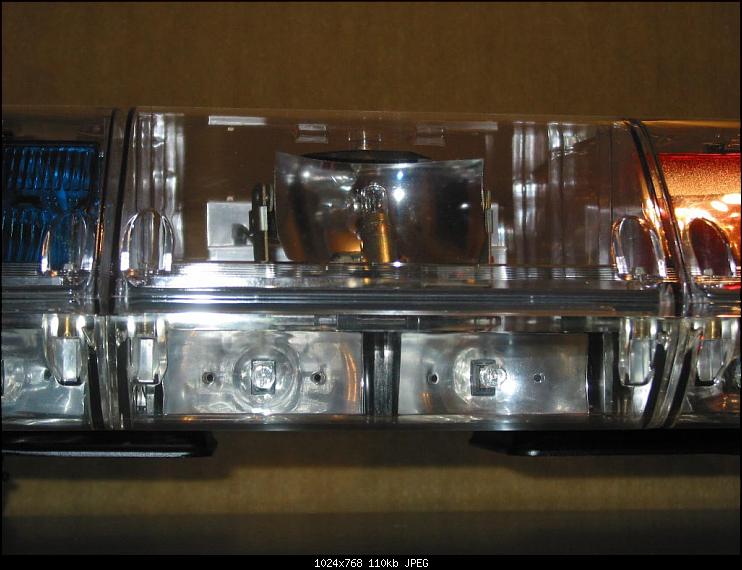

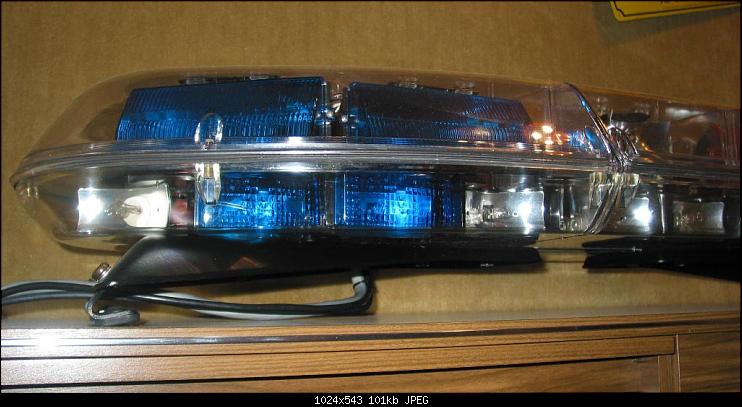

• untere Ebene: 4 (Arbeits-)Scheinwerfer nach vorn, 2 Blinkleuchten nach vorn, je 2 Blitzleuchten nach vorn und in den Ecken, (Arbeits-)Scheinwerfer zur Seite, Rückwarnsystem bestehend aus 8 Leuchten
• lower level: 4 TakeDown Lights, Front-Flasher, 2 Corner + 2 Directional Strobes, Alley Lights, SignalMaster (8 Lights)
• Mounting Kit XHK-SC

Die Power Supplies der (Haupt-)Blitzleuchten verfügen über 4 Betriebsarten:

1. Standard (Quadruple Flashing) Mode (Vierfachblitz)
2. Action Mode (no-dark Time)
3. Low Intensity Double Flash Mode (Doppelblitz)
4. Front cutoff

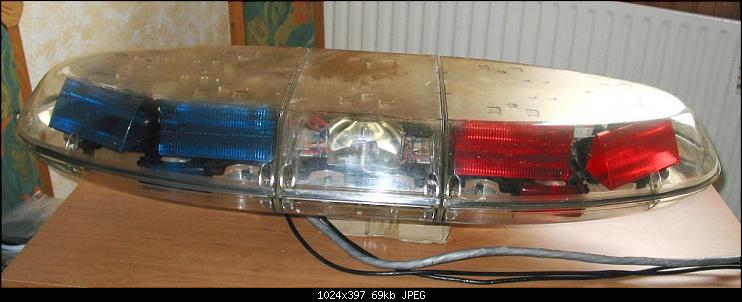

Kam in einem sehr gebrauchten Zustand bei mir an. Da 2 der 3 Hauen irreperabel beschädigt waren, wurde Ersatz fällig. Anscheinend war auch mal Feuchtigkeit (in größeren Mengen) ins Innere gelangt, sodass an einigen Reflektoren die Kontakte korrodierten und die Spiegel "erblindeten".




Nach dem organisieren aller benötigten Teile und der kompletten Demontage ging es an die Reinigung und der teilweise erforderlichen Aufarbeitung der einzelnen Komponenten. Alle Gehäuseteile (die unteren durch gute gebrauchte und die Hauben gab es neu) wurden ersetzt.

Da in der unteren Ebene die vorderen äußeren Einbauplätze noch frei waren habe ich mich dazu entschlossen dort noch 4 weitere Blitzleuchten einzubauen.
Aufgrund der umfangreichen Ausstattung und der daraus resultierenden Enge musste ich bei der Montage ein wenig "rumprobieren" bis alle Komponenten wieder an ihrem angestammten Platz waren und mir auch die interne Kabelführung gefiel.

Aufbau/Technik:
Die Basis besteht aus einem stranggeprssten Alu-Profil, welches auf der Unterseite mit zwei (Der Länge nach verlaufenden) Nuten zur variablen Befestigung der Montagefüße versehen ist. Die unteren Gehäuseteile werden direkt am Grundträger befestigt. An ihnen werden sowohl die Leuchtenträger als auch die Hauben befestigt. Die Hauben werden jeweils mit 5/4 (Außen/Mitte) Schrauben an den unteren Gehäusehälften befestigt.

Die Leuchten der unteren Ebene sind nur am Leuchtenträger, das TCL zusätzlich noch am Frame befestigt. Die 8 (Haupt-)Blitzleuchten der oberen Ebene sind hingegen an die Hauben montiert.

Die Kontakte (Terminals) für die interne Verkabelung sind in den untern Gehäuseteilen integriert.

[Dutch_aerodynic]

Seht super aus!

Ich möchte sehr gerne das Anschlussplan von dir haben (welche Kabel geht zum welche strobe uzw) weil ich GENAU so einer in Teile hier habe, muss nur noch zusammen gebaut werden.
Wurde sehr dankbar sein

[Benno]

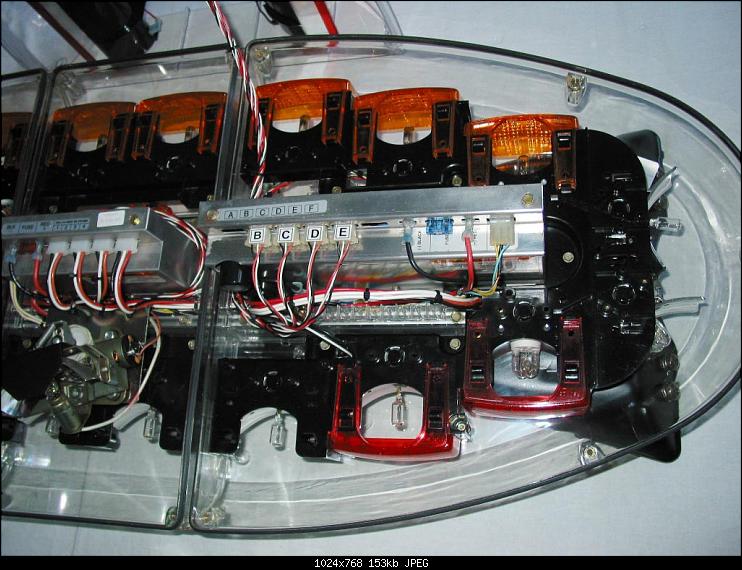

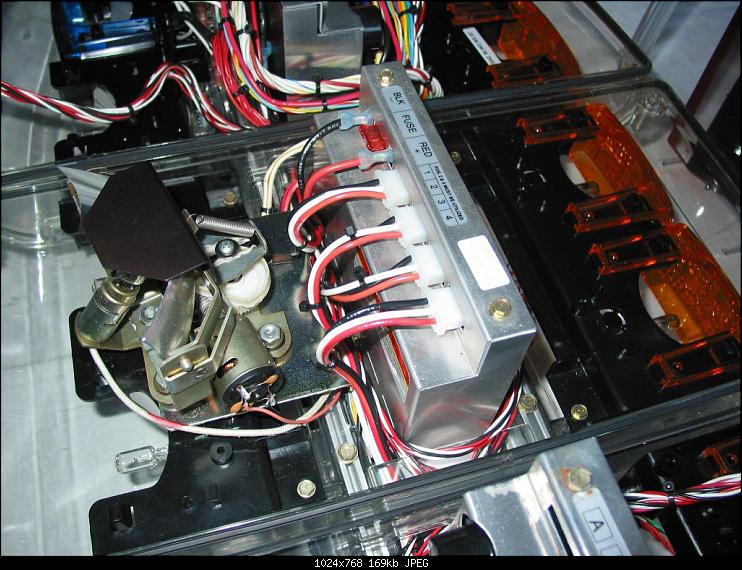

Die Strobes sind folgendermaßen verkabelt:

power supply DS
B = PS front inboard
C = PS front outboard
D = DS rear outboard
E = DS rear inboard

power supply PS
B = DS front inboard
C = DS front outboard
D = PS rear outboard
E = PS rear inboard


Die Verbindungskabel gibt es in verschiedenen Längen. In diesem Balken sind es 3 Verschiedene.
D = "kurzes" Kabel
B/E = "mittellanges" Kabel
C = "langes" Kabel

In der Kombination sind die Kabel lang genug, das man die Hauben vernünftig zur Seite stellen kann (z.b. für Leuchtmittelwechsel) ohne immer gleich die Steckverbinndungen trennen zu müssen. Außerdem lassen sie sich so auch vernünftig Bündeln.

[Dutch_aerodynic]

Super! Vielen Dank schon!
Und auf welche output sind die 4 untere Strobes denn angeschlossen?
Stimmt es du hast 3 Power Supplies dann drin?

[Benno]

Zitat von Dutch_aerodynic

...Und auf welche output sind die 4 untere Strobes denn angeschlossen?

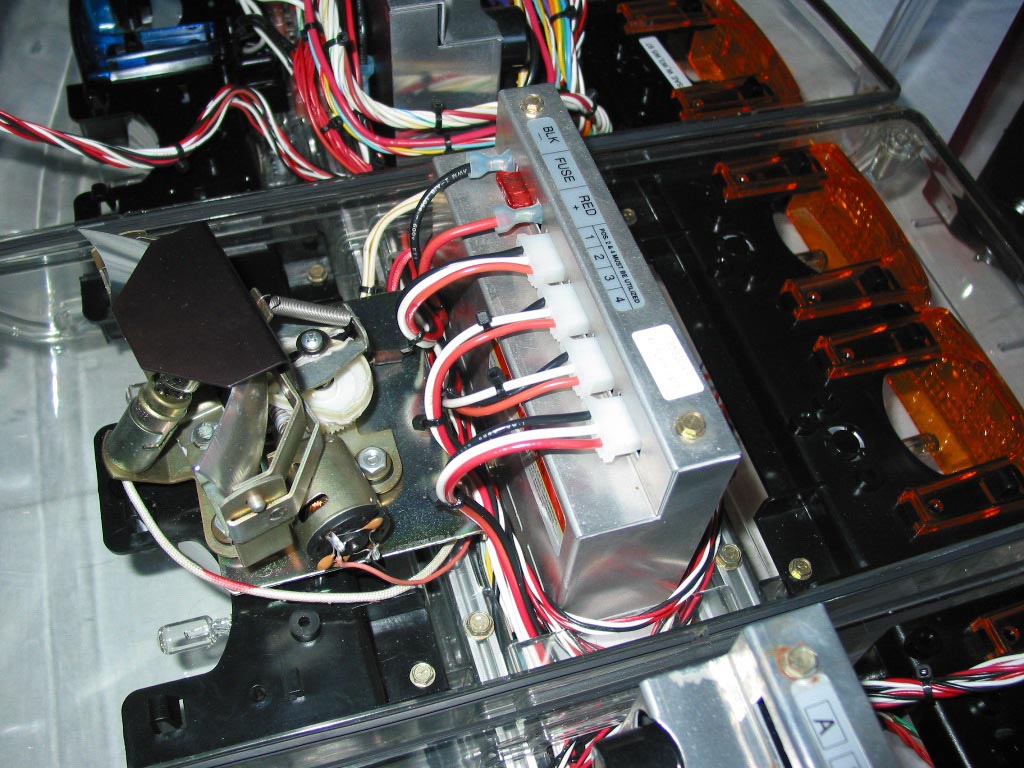

Für die unteren Strobes ist das kleine power supply in der Mitte. Da hab ich die Strobes so angeschlossen, das Corner- und Directional-Strobe im Wechsel blitzen (rechts/links alternierend)
power supply center
1 = PS directional
2 = DS corner
3 = PS corner
4 = DS directional

Zitat von Dutch_aerodynic

...Stimmt es du hast 3 Power Supplies dann drin?

Stimmt sind insgesamt 3 Stück!
Auf der PS ist natürlich nur Platz für ein power supply

[Dutch_aerodynic]

Ja genau, weil auf das erste Bild gab es 3, aufs letztes bild nur 2
Vielen Dank Benno!
Damit kann ich denn meine Vista Strobe mehr einfach zusammen bauen, das hilft mir sehr viel!

Gruss
René

[Benno]

Das letzte Bild zeigt den Zustand, wie er bei mir ankam.

Freut mich wenn ich helfen konnte!

[Dutch_aerodynic]

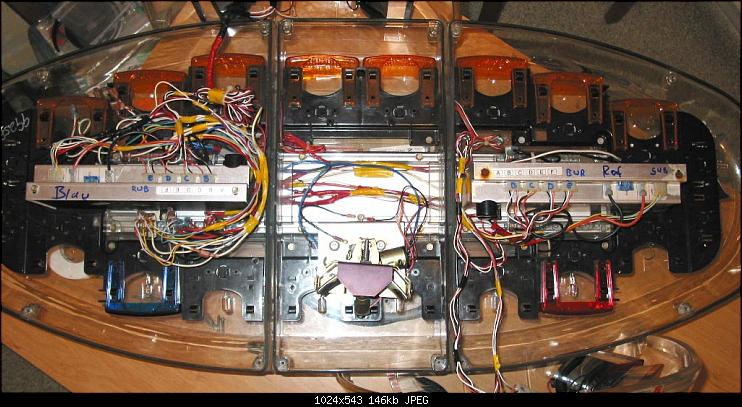

Das hier ist meiner, mit alle Teile noch in nicht-angeschlossen Zustand
