Federal Signal - TwinSonic 12MX

Benno · 28.08.2013, 14:20

Federal Signal - TwinSonic
Model 12MX, Serie A1A, 12V

Den Balken habe ich aus den USA importiert. Soll vormals auf einem Fire-Truck im Einsatz gewesen sein.

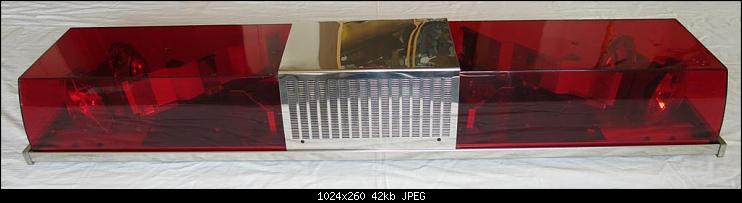

Klicke auf die Grafik für eine größere Ansicht

Name: TwinSonic 12MX -21a.jpg
Hits: 2272
Größe: 42,2 KB
ID: 17517

Maße (circa):

Länge: 120cm (47-1/2"), Breite: 23cm (9-1/8"), Höhe: 18cm (6-1/2") / 29cm (mit Montagefüßen)
Gewicht: 16,4kg (36lbs.)

Ausstattung:

2 Doppeldreher, jeweils 2 halbhohe Kaskaden-Spiegel (3-stufig) nach vorn und hinten
2 Rotating Twin Lights, Dual Direction Reflecting Mirrors
Hook-on mounting Kit 12H - z.Zt. nicht montiert

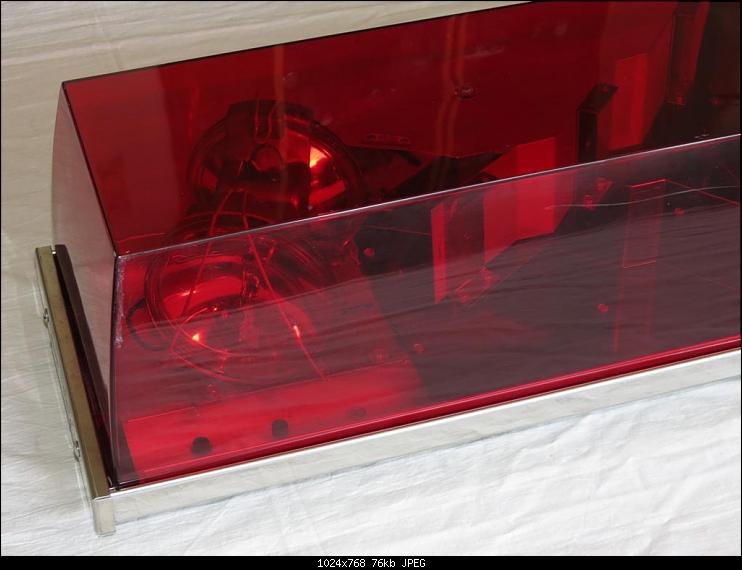

Klicke auf die Grafik für eine größere Ansicht

Name: TwinSonic 12MX -24a.jpg
Hits: 2256
Größe: 76,0 KB
ID: 17515

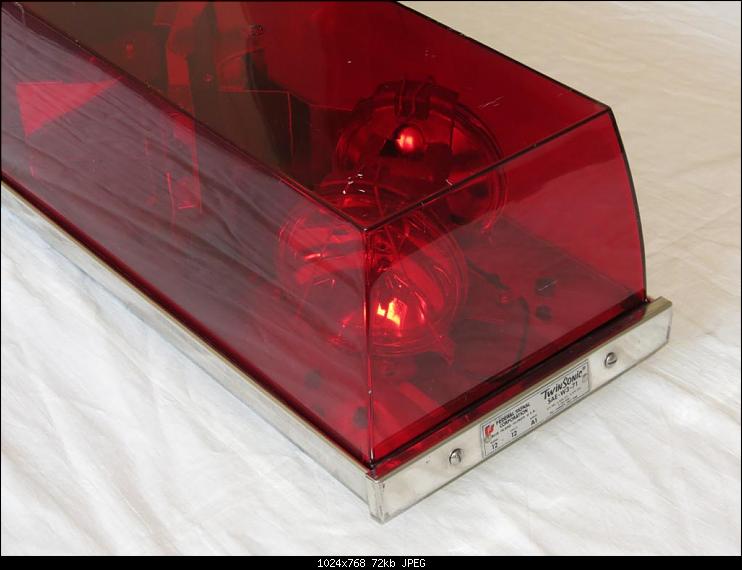

Klicke auf die Grafik für eine größere Ansicht

Name: TwinSonic 12MX -23a.jpg
Hits: 2258
Größe: 72,2 KB
ID: 17516

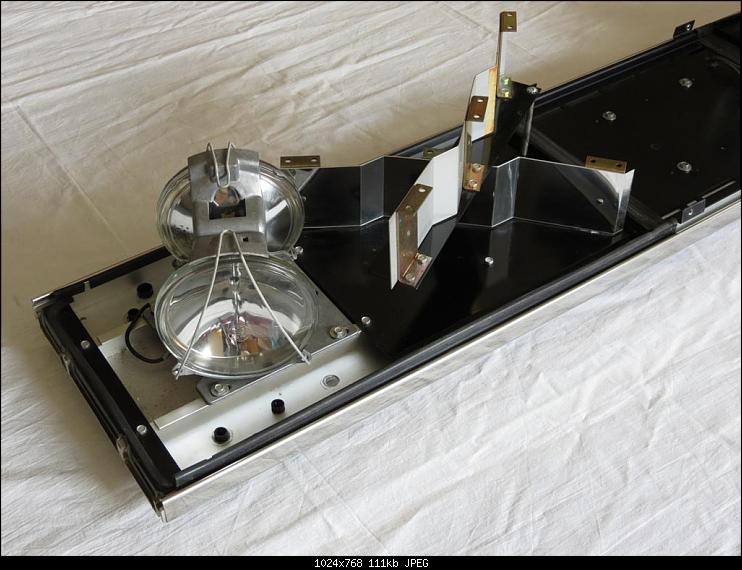

Klicke auf die Grafik für eine größere Ansicht

Name: TwinSonic 12MX -19a.jpg
Hits: 2250
Größe: 110,6 KB
ID: 17519

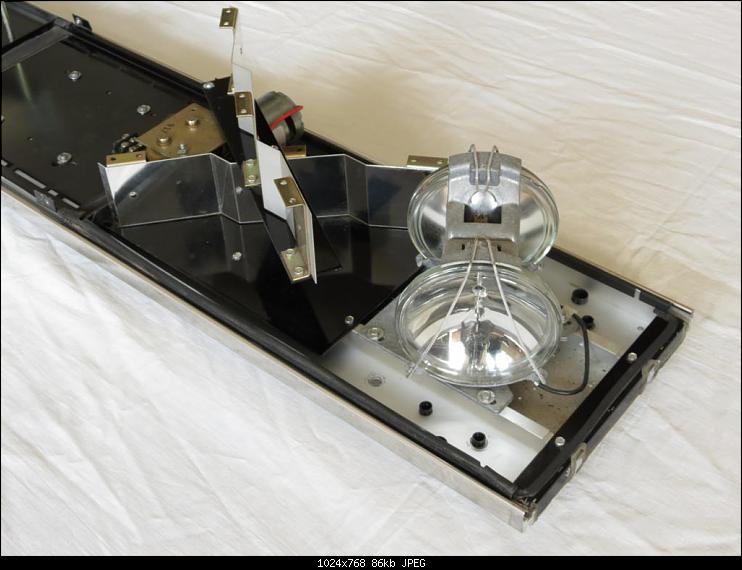

Klicke auf die Grafik für eine größere Ansicht

Name: TwinSonic 12MX -18a.jpg
Hits: 2259
Größe: 86,2 KB
ID: 17518

Den Zustand kann man als relativ gut bezeichnen. Zwar hat die Lautsprecherabdeckung mal einige stärker Treffer abbekommen (die vom Vorbesitzer schon recht gut gerichtet wurden) und die Hauben haben einige Kratzer/kleine Macken, aber irgendwas ist ja immer. Außerdem hat man nicht jeden Tag die Möglichkeit einen mittellangen TwinSonic zu bekommen.

Aufgrund des Zustandes habe ich den Balken lediglich einmal grob gereinigt (ohne zerlegen).

Aufbau/Technik:
Die Basis bildet ein stranggepresstes, eloxiertes Alu-Profil (Frame), auf dem die weiteren Komponenten montiert werden. Die beiden Doppeldreher, die Endkappenhalter sowie die LSP-Montageplatte sind direkt montiert. Die Motor-/Getriebeeinheit und die Spiegel werden mittels einer Grundplatte auf dem Frame befestigt.

Die Hauben werden außen von den (mit den Typenschildern versehenen) Endkappen und innen von der LSP-Abdeckung gehalten.

Die beiden Doppeldreher, die sich gegenläufig drehen, werden über Antriebsketten von einem gemeinsamen Motor angetrieben und sind somit miteinander syncronisiert. Die Ketten werden über ein Schneckengetriebe angetrieben und können mittels Langlöcher in den Grundplatten der Doppeldreher gespannt werden.

Da sich die Lampenhalter der Doppeldreher (mit je zwei PAR36 Leuchtmitteln) mit drehen sind zur Spannungsversorgung der Leuchtmittel (pro Lampenhalter) ein Schleifring und zwei Kohebürsten notwendig.

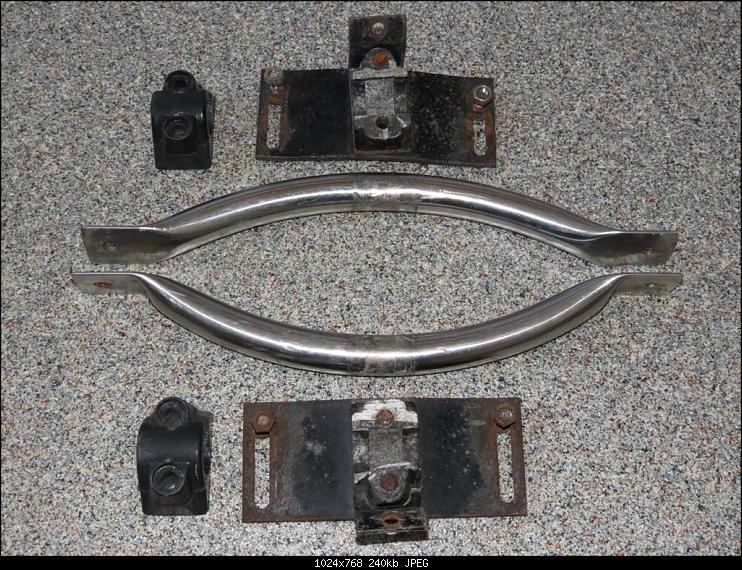

Hook-on mounting Kit 12H
Montagesatz zur Befestigung ohne Dachrinne

noch nicht überarbeitet

Klicke auf die Grafik für eine größere Ansicht

Name: Hook-on mount (12H) -01a.jpg
Hits: 2220
Größe: 239,5 KB
ID: 17583

Mars Light · 04.09.2013, 15:36

Der macht innen ja noch einen interessanten und guten Eindruck. Glückwunsch zum wievielten TS?
