Umrüsstung TOPas NRW auf LED !!! [Fotostory]

FedSigAerodynic · 19.05.2009, 23:48

Nachdem hier in NRW ja schin sehr viele Fahrzeuge auf LED umgerüsstet worden sind war mein TOPas NRW heute auch an der Reihe...

Hier nochmal der Ausgangszustand:

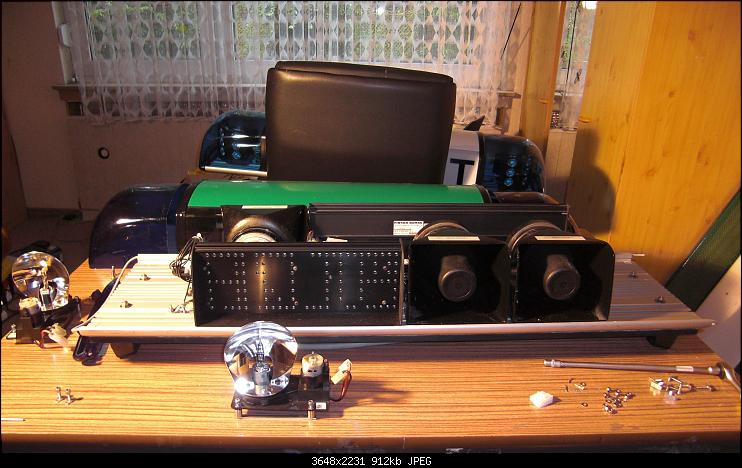

Dann werden die Lichthauben, die seitlichen Halter sowie die Drehspiegel demontiert. Das Mittelteil wird dabei herraus gehoben.

Klicke auf die Grafik für eine größere Ansicht

Name: 1.JPG
Hits: 674
Größe: 912,2 KB
ID: 931

Danach braucht man das was neuerdings in die TOPas Lichbalken in NRW rein kommt.
Die LED Module "Typ Blitz FL 4x3" plus Steuergerät.
Natürlich neu !!

Klicke auf die Grafik für eine größere Ansicht

Name: 2.JPG
Hits: 843
Größe: 720,8 KB
ID: 932

Das Steuergerät wird zwischen Lautsprecher und hinterem ASG eingebaut.

Klicke auf die Grafik für eine größere Ansicht

Name: 3.JPG
Hits: 662
Größe: 917,6 KB
ID: 933

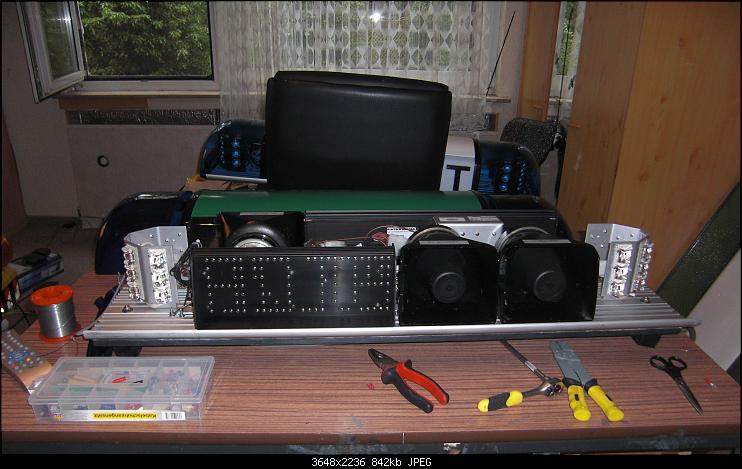

Jetzt als nächstes werden die LED Module eingebaut.

Klicke auf die Grafik für eine größere Ansicht

Name: 4.JPG
Hits: 675
Größe: 841,6 KB
ID: 934

Sieht doch schon ganz gut aus.

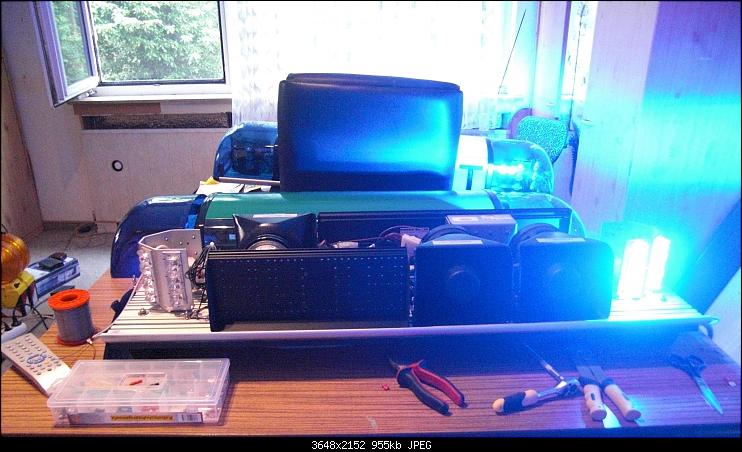

Danach habe ich die Leistungselektronik mit Stom versorgt.
Der erste Testlauf verlief erfolgreich

Klicke auf die Grafik für eine größere Ansicht

Name: 5.JPG
Hits: 650
Größe: 955,4 KB
ID: 935

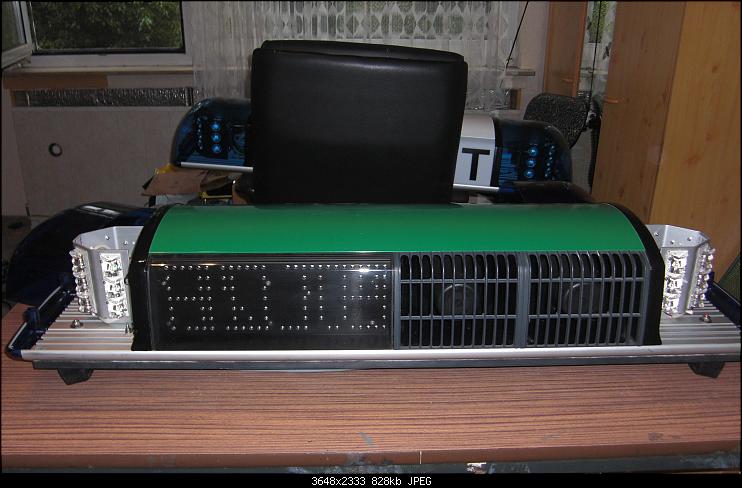

Danach habe ich das Mittelteil wieder befestigt.

Klicke auf die Grafik für eine größere Ansicht

Name: 6.JPG
Hits: 668
Größe: 828,5 KB
ID: 936

Ja irgendwas fehlt noch... richtig neue hellblaue Lichthauben

Klicke auf die Grafik für eine größere Ansicht

Name: 7.JPG
Hits: 640
Größe: 690,9 KB
ID: 937

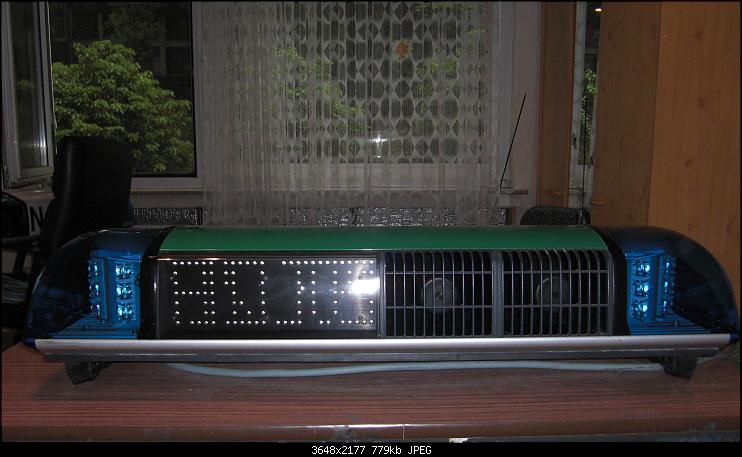

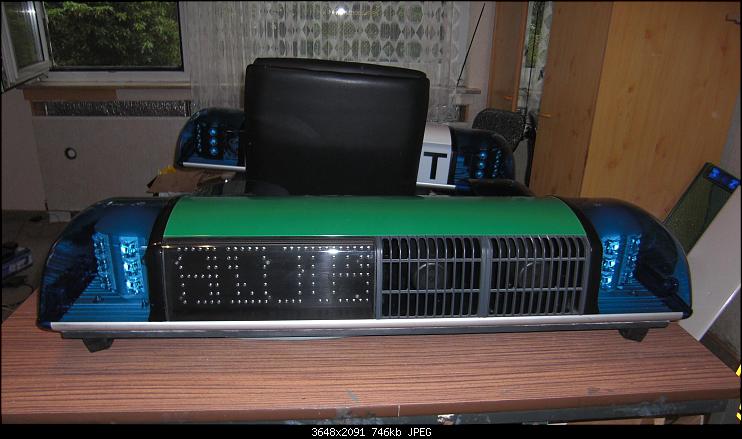

Und schon ist er fertig.
Mein TOPas NRW LED

Klicke auf die Grafik für eine größere Ansicht

Name: 8.JPG
Hits: 660
Größe: 746,5 KB
ID: 938

Klicke auf die Grafik für eine größere Ansicht

Name: 9.JPG
Hits: 671
Größe: 778,9 KB
ID: 939

Klicke auf die Grafik für eine größere Ansicht

Name: 10.JPG
Hits: 656
Größe: 914,3 KB
ID: 940

Klicke auf die Grafik für eine größere Ansicht

Name: 11.JPG
Hits: 655
Größe: 910,5 KB
ID: 941

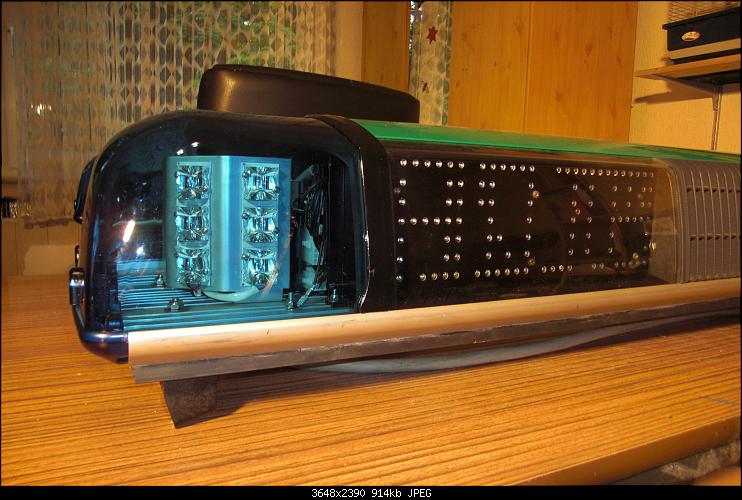

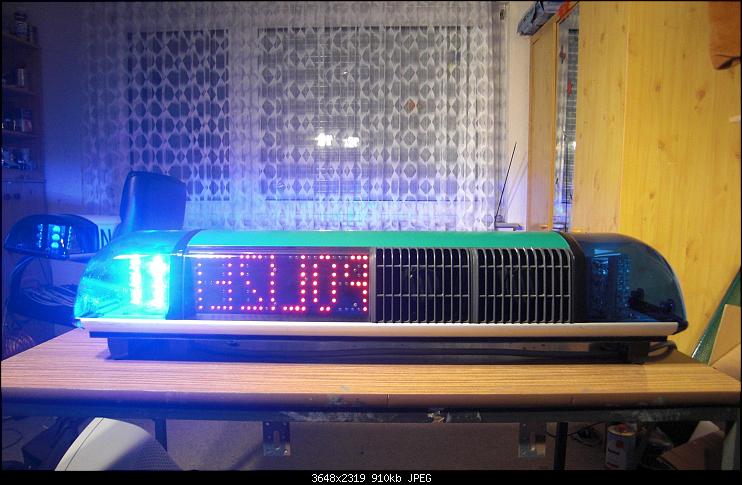

Einfach spitze die LED Module.
Und die Lichtleistung ist sehr beeindruckend !

Leider bin ich noch nicht beim Sammlerkollegen gewesen um meine MS-300 abzuholen.
Dann gäbe es nämlich Bilder von beiden Balken.
Videos natürlich auch.

musikflyer · 20.05.2009, 00:00

Wie schon gesagt: Geil!!

Basti · 20.05.2009, 00:04

Ein richtiger Premiumbalken. Herzlichen Glückwunsch

Jango112 · 20.05.2009, 00:07

Respekt!

erdna282 · 20.05.2009, 00:07

Hammer Anlage!!!

Ich bin verliebt...

FedSigAerodynic · 20.05.2009, 00:19

Danke euch

Eure Komentare sind echt so spitze wie der Balken !!

Hui... aber man sollte auch bei denen nicht in die LED's gucken...
Die sieht man 5 min später noch vor Augen...

Neptun2000 · 20.05.2009, 16:16

Echt klasse

, daran versuch ich auch noch zu kommen. Hast du sie gekauft oder andersweitig bekommen?

Patrik · 20.05.2009, 16:52

Ich kann die Maße (innen) nicht so gut schätzen, aber ließe sich der ASG vorne nicht zwischen den beiden LSP anbringen?
So sieht das immer etwas unförmig aus.

Neptun2000 · 20.05.2009, 16:57

nein wegen dem hintern Lautsprecher. oder du musst den auch noch umsetzen.

musikflyer · 20.05.2009, 17:02

Warum sind das denn andere LED Module als bei der NA Version..?

Neptun2000 · 20.05.2009, 17:05

Es gibt verschiedene Module, NRW nutzt genau diese. Obwohl rein persönlich find ich die nicht so klasse, die hätten besser die 5x3 nehmen sollen.

Dawid Piekarski · 20.05.2009, 17:12

Na der Balken ist ja super...
Obwohl mir aufgefallen ist, dass manchmal die Hauben nicht getauscht werden? Kann das sein?
Aber dein Balken sieht klasse aus nach der Nachrüstung...
Wobei ich an deiner Stelle doch lieber beide Versionen in der Sammlung hätte (Dreher und LED)

Dirk · 20.05.2009, 17:35

Fasse mich kurz: GEIL!

Neptun2000 · 20.05.2009, 17:47

Zitat:

Zitat von Dawid Piekarski

Obwohl mir aufgefallen ist, dass manchmal die Hauben nicht getauscht werden? Kann das sein?

Das wäre nicht zulässig, da die sonst zuviel Licht verschlucken. Also was ich bis jetzt gesehen habe, da wurde alles getauscht.

Blaulicht05 · 20.05.2009, 18:38

Sehr schöner TOPas !
Hast Du die Module so neu bei Pintsch Bamag bestellt? Oder auch einen "Messepreis" bekommen?
Ich bin auch am überlegen, ob ich mir mal einen Nachrüstsatz hole. Aber der Nachrüstsatz ist halt nicht ganz billig (über 600€).
Kann man die LED-Module auch ohne Steuergerät betreiben? Das gefällt mir nämlich gar nicht... wusste auch gar nicht, dass im LED-TOPas ein extra Steuergerät dafür verbaut ist.

Peter · 20.05.2009, 18:52

Super Basti!!!

Hast Du schon einen Vergleich zwischen den beiden Versionen machen können?

Basti · 20.05.2009, 19:10

Zitat:

Zitat von musikflyer

Warum sind das denn andere LED Module als bei der NA Version..?

Gibt verschiedene Versionen.

Zitat:

Zitat von Neptun2000

Es gibt verschiedene Module, NRW nutzt genau diese. Obwohl rein persönlich find ich die nicht so klasse, die hätten besser die 5x3 nehmen sollen.

Die fehlende 1x3 kannst du mal 4000 rechnen und somit den gesparten Preis ermitteln.

Zitat:

Zitat von Blaulicht05

Sehr schöner TOPas !
Hast Du die Module so neu bei Pintsch Bamag bestellt? Oder auch einen "Messepreis" bekommen?
Ich bin auch am überlegen, ob ich mir mal einen Nachrüstsatz hole. Aber der Nachrüstsatz ist halt nicht ganz billig (über 600€).
Kann man die LED-Module auch ohne Steuergerät betreiben? Das gefällt mir nämlich gar nicht... wusste auch gar nicht, dass im LED-TOPas ein extra Steuergerät dafür verbaut ist.

Nrw, Sachsen und Niedersachsen haben die Module mit Steuergerät. Es gibt auch eine Version, wo eine Steuerung in die Module integriert ist ähnlich wie die Rlp Serie. Ein Betrieb mit Direktspannung ist möglich, jedoch blitzen die Leds dann nicht mehr und geben nur Dauerlicht von sich. Achtung, hier muss auch die richtige Spannung gewählt werden.

Dawid Piekarski · 20.05.2009, 19:16

Zitat:

Zitat von Neptun2000

Das wäre nicht zulässig, da die sonst zuviel Licht verschlucken. Also was ich bis jetzt gesehen habe, da wurde alles getauscht.

Also in RE hab ich schon mehrere StW gesehen, wo man durch die Hauben kaum erkennen kann on LED oder Dreher drin sind. Auch der Zustand der Hauben lässt erahnen, dass die schon älter und folglich nicht getauscht worden sind...
Naja die werden schon wissen was die machen

Basti · 20.05.2009, 19:23

Zitat:

Zitat von Dawid Piekarski

Also in RE hab ich schon mehrere StW gesehen, wo man durch die Hauben kaum erkennen kann on LED oder Dreher drin sind. Auch der Zustand der Hauben lässt erahnen, dass die schon älter und folglich nicht getauscht worden sind...
Naja die werden schon wissen was die machen

Also ich kann dir sagen das es diese Version nicht gibt. Wenn ändert die eigene Dienststelle sowas, aber so werden die Balken niemals vom Hersteller oder der Aufbaufirma ausgegeben!

Neptun2000 · 20.05.2009, 23:25

Zitat:

Zitat von Basti

Die fehlende 1x3 kannst du mal 4000 rechnen und somit den gesparten Preis ermitteln.

Ich weiß.

Hab schon alles von meinem Bekannten erfahren. Trotzdem find ich die 5x3 besser.
