Bosch WBL 1221

Jango112 · 16.09.2009, 20:31

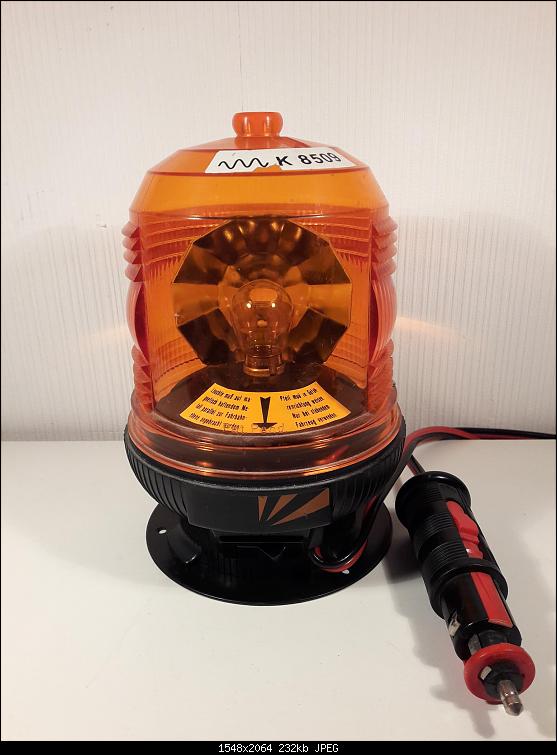

Dies ist die Bosch WBL 1221.

Äußerlich handelt es sich um eine Rundumleuchte mit außenliegendem Ein-/Ausschalter und einem etwa 3 Meter langen Kabel mit Universal-Stecker.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180124_194531 (Copy).jpg
Hits: 406
Größe: 232,2 KB
ID: 24928

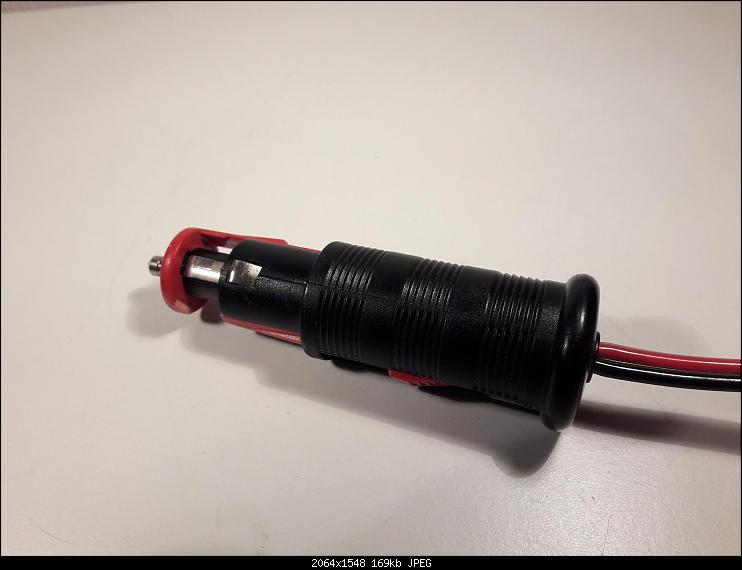

Der Stecker lässt sich als Zigarettenanzünderstecker oder DIN-/ISO-Stecker verwenden.

[

Klicke auf die Grafik für eine größere Ansicht

Name: 20180124_195145 (Copy).jpg
Hits: 385
Größe: 168,8 KB
ID: 24934

WBL steht jedoch für Warnblinkleuchte.

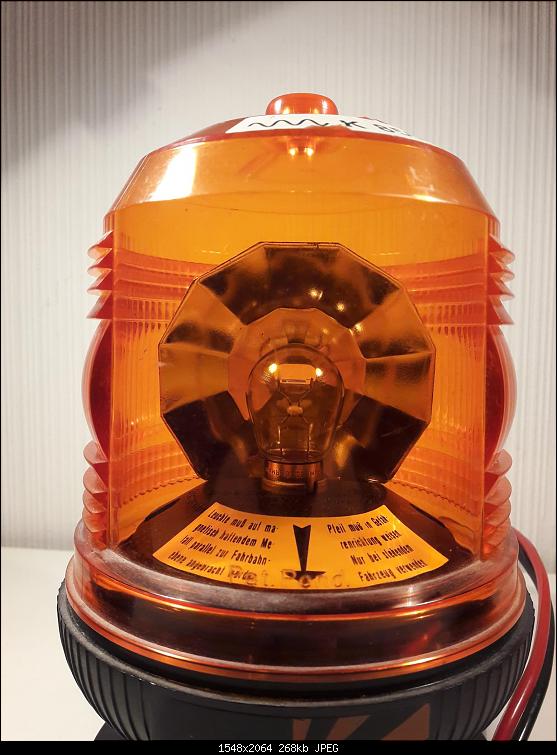

Der Facettenspiegel ist fest in der Leuchte angebracht. Davor blinkt eine 12 Volt / 21 Watt - Glühlampe.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180124_194732 (Copy).jpg
Hits: 384
Größe: 268,0 KB
ID: 24931

Klicke auf die Grafik für eine größere Ansicht

Name: 20180124_194821 (Copy).jpg
Hits: 382
Größe: 184,9 KB
ID: 24933

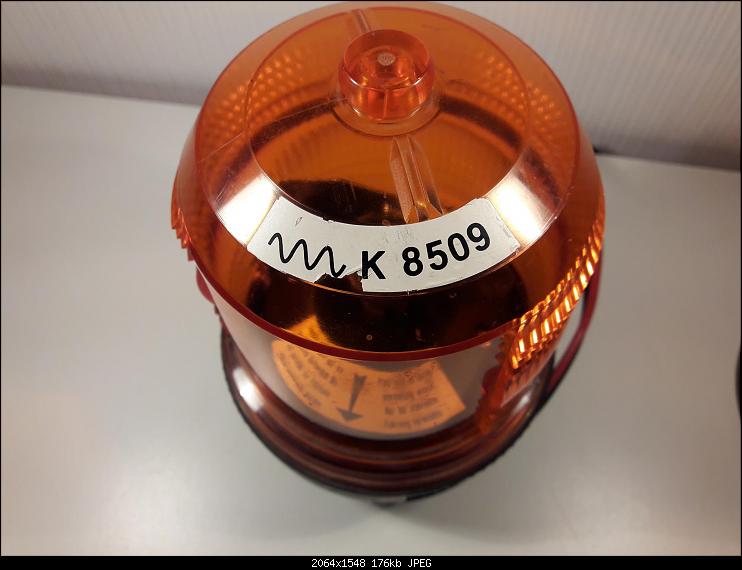

Die Zulassung der Leuchte lautet ~~~K 8509.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180124_194629 (Copy).jpg
Hits: 398
Größe: 175,8 KB
ID: 24929

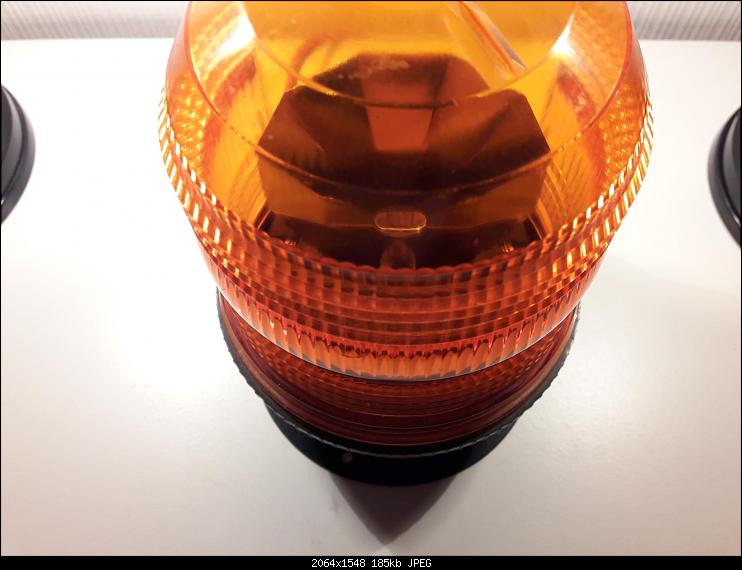

Die Lichthaube hat eine Fresnel-Form. Ein klares "Fenster" ermöglicht den Blick ins Innere der Leuchte und ist gleichzeitig der Lichtaustritt.

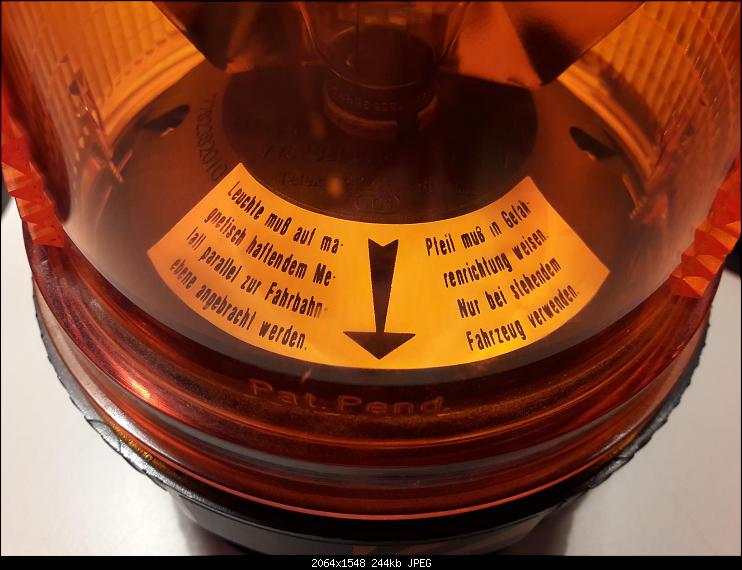

Im Leuchteninneren befindet sich ein Aufkleber mit einem Pfeil und dem Text "Leuchte muß auf magnetisch haftendem Metall parallel zur Fahrbahnebene angebracht werden. Pfeil muss in Gefahrenrichtung weisen. Nur bei stehendem Fahrzeug verwenden."

Klicke auf die Grafik für eine größere Ansicht

Name: 20180124_194705 (Copy).jpg
Hits: 396
Größe: 243,7 KB
ID: 24930

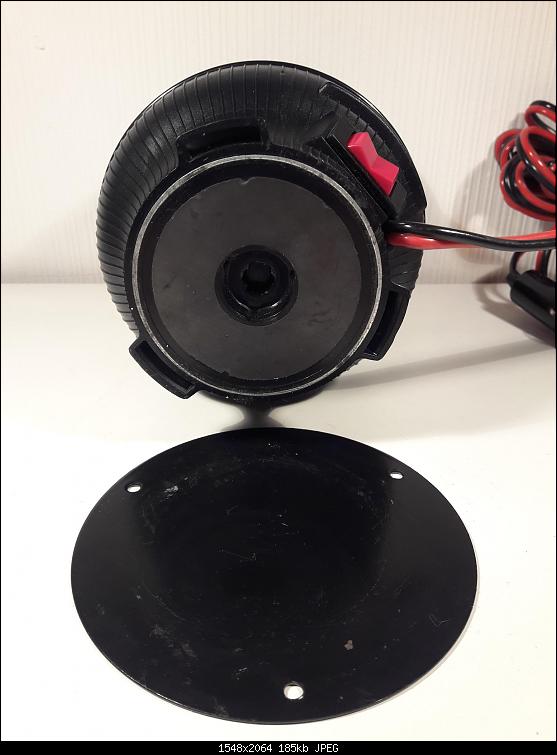

Die Leuchte hat einen Ringmagnet und steht auf einer runden Metallplatte. Diese kann auf der Hutablage befestigt werden, um die Leuchte sicher darauf abzustellen und die Leuchte in der Heckscheibe bei Bedarf sofort einzuschalten.

Hier wird ein Foto der Sirena LAMPCAR verwendet, der Aufbau ist jedoch bei der WBL 1221 gleich.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180124_191401 (Copy).jpg
Hits: 391
Größe: 185,1 KB
ID: 24935

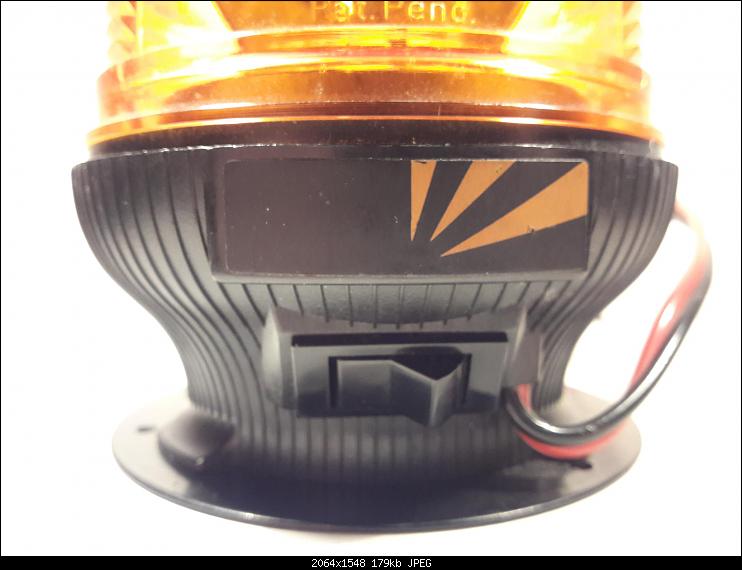

Der Schalter an der Gehäuseaußenseite dient als Ein- und Ausschalter der Leuchte.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180124_194750 (Copy).jpg
Hits: 390
Größe: 178,8 KB
ID: 24932

Die Schwester der WBL 1221 ist die Sirena LAMPCAR.

Kurzes Video:
