Standard Britax 394 SERIES (rot)

Diese Leuchte stammt aus der 394 Serie von Britax.
Es handelt sich um eine Rundumkennleuchte mit roter Lichthaube, Drehspiegel und Magnetfuß.
Die Stromversorgung erfolgt über ein relativ dickes Spiralkabel mit einem Universal-Stecker.

Klicke auf die Grafik für eine größere Ansicht

Name:	20150731_160040.jpg
Hits:	416
Größe:	303,8 KB
ID:	21772


Befestigt wird die 393 mittels eines Magnetfußes, der von unten mit drei Schrauben an den Gehäuseboden geschraubt ist.
Der Gummiüberzug verhindert dass die Leuchte das Fahrzeugdach zerkratzt und erhöht zudem die Rutschfestigkeit.

Klicke auf die Grafik für eine größere Ansicht

Name:	20150731_154527.jpg
Hits:	401
Größe:	339,2 KB
ID:	21771 Klicke auf die Grafik für eine größere Ansicht

Name:	20150731_154518.jpg
Hits:	441
Größe:	499,5 KB
ID:	21770


Ein Warnschild (silberner Aufkleber auf dem Leuchtengehäuse) warnt davor die Kennleuchte bei Geschwindigkeiten über 50 mph, bzw. 80 kmh ("kph" auf dem Warnschild) zu verwenden.
Es handelt sich also nicht um eine Kennleuchte für Hochgeschwindigkeitsfahrten, sondern eher für den Einsatz auf Baustellenfahrzeugen, Landmaschinen oder langsam fahrenden Begleitfahrzeugen.

Klicke auf die Grafik für eine größere Ansicht

Name:	20150731_160029.jpg
Hits:	411
Größe:	406,4 KB
ID:	21773


Das Typenschild findet sich ebenfalls in Form eines Aufklebers auf dem Leuchtengehäuse.
Dem "A" ist zu entnehmen, dass es sich um eine Leuchte mit gelber Lichthaube handelt, die rote Lichthaube ist also nicht original.

Klicke auf die Grafik für eine größere Ansicht

Name:	20150731_154125.jpg
Hits:	432
Größe:	499,9 KB
ID:	21766

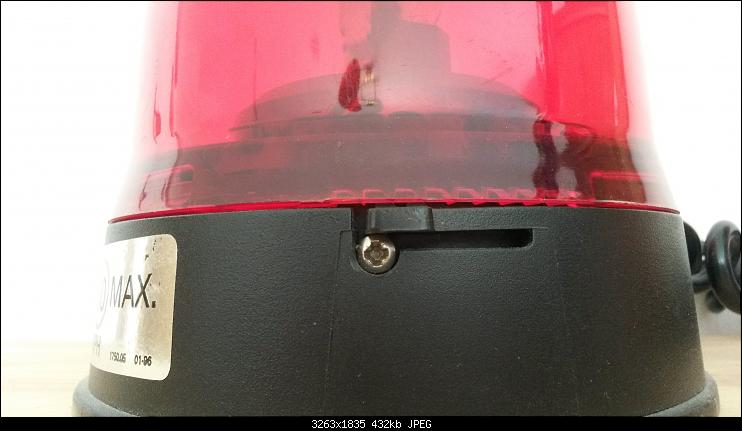

Das Innenleben der Leuchte lässt sich erreichen, wenn die Sicherungsschraube der Lichthaubenarretierung entfernt wird.
Das unbeabsichtigte Lösen der Lichthaube erscheint durch die zusätzliche Sicherung mit der Schraube nahezu ausgeschlossen.

Klicke auf die Grafik für eine größere Ansicht

Name:	20150731_154138.jpg
Hits:	417
Größe:	432,0 KB
ID:	21767


Als Lichtquelle dienst eine H1-Birne um die sich ein metallischer Flächenreflektor dreht.
Der Spiegel wird durch einen Treibriemen vom Motor (Einbaulage stehend) angetrieben.
Der Antrieb ist angenehm leise.

Klicke auf die Grafik für eine größere Ansicht

Name:	20150731_154213.jpg
Hits:	414
Größe:	322,1 KB
ID:	21768

Klicke auf die Grafik für eine größere Ansicht

Name:	20150731_154503.jpg
Hits:	399
Größe:	415,9 KB
ID:	21769


Die Britax 394 Series ist eine sehr schöne Kennleuchte für fast jeden Einsatzzweck.
Die rote Lichthaube erzeugt mit dem Drehspiegel ein sehr angenehmes, aber gut wahrnehmbares Signal.


Update 18.05.2013: Vergleich der Britax 384 mit der CAT 394 SERIES.
