FEDERAL SIGNAL VAMA Arjent LED

[Doug]

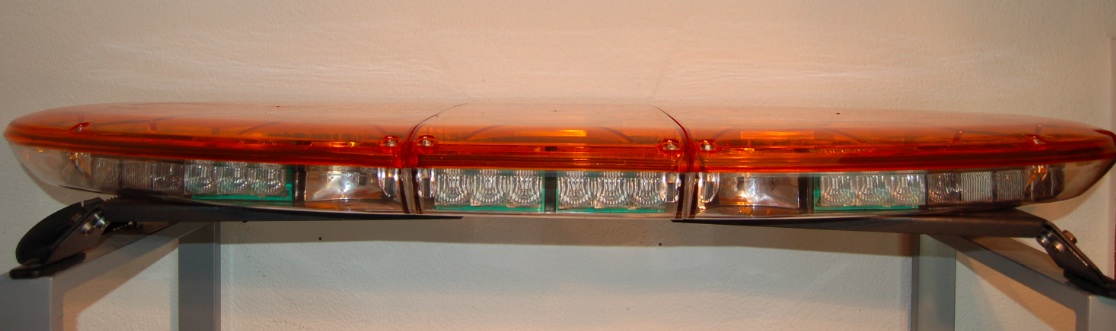

LED Lichtbalken Arjent von Federal Signal VAMA











Möchte mal wieder einen meiner Balken vorstellen.
Diesmal das Modell Arjent von FEDSigVAMA.
Der Balken basiert auf dem lower deck des Federal Signal Lichtbalkens Vista und hat im Gegensatz zum Vista in Drehspiegel oder Blitztechnick eine geringe Höhe von nur ca 8cm ohne Füße.

Links und rechts sind die vamatypischen Sputnik LED Module mit 28 gelben LED. Die Blitzfolge ist eine Art wechselseitiger Doppelblitz und an sich macht der Balken ganz gut Licht.
Ebenso hat der Balken noch 6 zusätzliche Sputnik LED Module in gelb und als 2 rote Sputnikmodule als zusätzliche Bremsleuchten. Gesamtanzahl der LED: 52.

3W LED Steuergerät



Zusätzlich haben die LED Eckmodule auch noch eine Cruise light Funktion: Die LED Module strahlen bei ausgeschalteter Kennleuchtenfunktion dauerhaft schwach gelbes Licht um so im Straßenverkehr als Lichtbalken wahrgenommen zu werden ( in Spanien ist das oft bei Einsatz- und Servicefahrzeugen zu sehen )

[Dirk]

Freu mich schon auf das Bild!

Mir ist leider die Tage einer durch "die Lappen gegangen"....

[Doug]

Kommt, die ersten Bilder waren aber qualitativ zu schlecht, daher mache ich nochmal neue.

[Flo-HH]

Ich muss mal Leichenschändung begehen
Erstmal, ein Wunderschöner Balken, gefällt mir!

Nu zur Standard frage: Könntest du evtl. mal ein Video machen von den Funktionen machen?

Danke!

[Benno]

Kann man bei den Sputnik LED Modulen eigentlich die Blinkfolge verändern oder gibt es verschiedene Controller? Der Balken mit dem ich mich geraden beschäftige fabriziert nur ein recht langweiliges Wechselblinken
Und wie wird die Cruiselight-Funktion aktiviert?

[Doug]

Zitat von Benno

Kann man bei den Sputnik LED Modulen eigentlich die Blinkfolge verändern oder gibt es verschiedene Controller? Der Balken mit dem ich mich geraden beschäftige fabriziert nur ein recht langweiliges Wechselblinken
Und wie wird die Cruiselight-Funktion aktiviert?

Ich vermute mal einen Vista LED?!

Da kannst du nicht viel ändern. Das Steuerteil erzeugt nur das eine Bl(ink)itzmuster. für die Sputnik Serie gibt es nur dieses Steuerteil.
Für die neueren Solaris Module egal ob Rund- oder gerichtetes Modul, gibt es die Möglichkeit zwischen einigen Blitzmustern zu wählen.
Die Cruiselights werden über eine eigene Anschlussleitung betrieben und schalten sich bei Kennleuchtenbetrieb direkt ab.

[Benno]

Zitat von Doug

Ich vermute mal einen Vista LED?!....

Erwischt! Ist mir günstig zugelaufen (und außerdem war ich auf LED neugierig). Wie bist du bloß so schnell auf Vista gekommen

Zusätzlich zum Stecker der Spannungsversorgung und den LED-Modulen sind noch 2 weitere Stecker (1x 6 pol. -> frei, 1x 4 pol. nur PIN3 belegt) am Steuergerät (REF 8235734). Da stellt man sich ja schonmal die Frage warum die da sind wo sie sind.

Könntest du mal nachschauen wie die Stecker bei dir am Steuergerät belegt sind? Könnte ja sein das sich das Bl(ink)itzmuster durch eine Änderung der Belegung verändern läßt.
Aber mit "einfach mal irgendwo 12V anlegen und schauen was passiert" hab ich so meine Probleme!

[Panther8x8]

Zitat von Benno

Zusätzlich zum Stecker der Spannungsversorgung und den LED-Modulen sind noch 2 weitere Stecker (1x 6 pol. -> frei, 1x 4 pol. nur PIN3 belegt) am Steuergerät (REF 8235734). Da stellt man sich ja schonmal die Frage warum die da sind wo sie sind.

Könntest du mal nachschauen wie die Stecker bei dir am Steuergerät belegt sind? Könnte ja sein das sich das Bl(ink)itzmuster durch eine Änderung der Belegung verändern läßt.
Aber mit "einfach mal irgendwo 12V anlegen und schauen was passiert" hab ich so meine Probleme!

Hilft Dir das?

http://www.fedsigvama.com/portal/manual_sir/9147959.pdf

[Benno]

Zitat von Panther8x8

Hilft Dir das?

http://www.fedsigvama.com/portal/manual_sir/9147959.pdf

Ne, in diesem Fall leider nicht! Das ist ja die Steuereinheit vom ICS2010. Die LED-Module haben aber noch ein eigenes Steuergerät (über das ich bei fedsigvama aber nichts finden konnte) Trotzdem danke!

[Panther8x8]

Zitat von Benno

Ne, in diesem Fall leider nicht! Das ist ja die Steuereinheit vom ICS2010. Die LED-Module haben aber noch ein eigenes Steuergerät (über das ich bei fedsigvama aber nichts finden konnte) Trotzdem danke!

Ah sorry, dachte Du meinst das GEP500...

Meinst Du das schwarze Steuergerät im Lower Deck? Hast Du die 1W oder 3W LED Version?

[Benno]

Zitat von Panther8x8

...Meinst Du das schwarze Steuergerät im Lower Deck? Hast Du die 1W oder 3W LED Version?

Ja, genau das! Ist die 1W Version.

[Panther8x8]

Zitat von Benno

Ja, genau das! Ist die 1W Version.

Schade, ich habe die 3W Variante und die unterscheiden sich definitiv...

[Doug]

So hab jetzt auch einen Vista LED und habe mal verglichen.
Es gibt tatsächlich diese Unterschiede zwischen 1W und 3 Watt Version.
Zwar ist der Lichtunterschied nicht wirklich groß aber bemerkbar.
Weiß jemand ob das Steuergerät für die 1W Module auch einen Cruiselight Modus hat. Die 3 Watt Version hat das definitiv, aber ich habe noch keine Info bekommen, ob diese Funktion beim schwachen Bruder verfügbar ist.

[Faffi1]

Also ich habe mal bei meinem nachgeguckt. Ich habe die 1 W Variante und leider KEIN Cruislight

[Doug]

Bei meinen auch so. Jedoch hat meine 3W Version auch die Cruiselight Funktion und ich vermute die 1W Version hat das auch jedoch nicht angeschlossen.

[Benno]

Mein Vista LED (1W) hat die Cruise light funktion!
Bei mir ist ein zusätzliches Relais eingebaut welches das rote Kabel zum LED-Steuergerät vom GEP500-Ausgang J8.1 auf 12V (das gleiche Kabel mit dem das Relais angesteuert wird) umschaltet. Dann leuchten die LED-Module dauerhaft und die Beleuchtung des Mittelteils geht dann auch an.

[Faffi1]

Zitat von Benno

Mein Vista LED (1W) hat die Cruise light funktion!
Bei mir ist ein zusätzliches Relais eingebaut welches das rote Kabel zum LED-Steuergerät vom GEP500-Ausgang J8.1 auf 12V (das gleiche Kabel mit dem das Relais angesteuert wird) umschaltet. Dann leuchten die LED-Module dauerhaft und die Beleuchtung des Mittelteils geht dann auch an.

Du hast den allergeleichen Balken wie ich! (Hast deinen ja auch von mir)
Kannst du die Cruislight funktion über die BE steuern?
Ah ich hab mich immer gefragt wieso bei dem Mittelteil zwei Glühbirnen sind, konnte diese aber nie anschalten.


EDIT: Vielleicht sollten wir das in einen anderen Tread verschieben, um Doug's Tread nicht voll zu spamen..

[Benno]

Das Cruise light läßt sich (noch) nicht über die BE steuern. Da ich mir einen neuen Kabelbaum baue, wollte ich die Beleuchtung + Cruise light auf den Ausgang J10.1 legen.
Original ist die Ansteuerung für das Relais (ge/ws Kabel) kommt vom dem 23 poligen Dachstecker.

(Ist doch kein Spam. Doug hatte doch nach dem Cruise light gefragt )

[Faffi1]

Genau, an die Taste J10.1 hatte ich auch gedacht.
Aber welcher Ausgang ist die Taste? 1,2,3,4,5,6,7 oder 8?
Ich schätze mal 1 da dies noch dereinzige Ausgang ist der Frei ist oder?
Oder lege ich vom GEP500 J8.1 und J8.2 auf GEP500 J10.1 oder J10.2 (AUX2)? Sollte eigentlich funktionieren

[Doug]

Solange ihr effektiv rumspamt ist das schon ok. Werde die Tage mal einen neuen Thread machen, denn mein Vista unterscheidet sich wohl schon mit deinem Faffi. Meiner hat z.B. 8 LED Signalmastermodule und kein Airhorn.
Ich verschiebe das dann themengerecht.
