Federal Signal Valor


Hallo zusammen,

seit kurzem besitze ich einen Valor in meiner Sammlung, es handelt sich um die längere Version mit blauen Modulen, RWS, ASW und Alleys. Verbaut war er auf einem Mercedes Vito, welcher als NEF genutzt wurde.

Beim ersten Test musste ich feststellen, dass 5 Module nicht funktionieren. Bzw. ein Blaulichtmodul zusammen mit dem RWS geschaltet wird, obwohl das Blaulicht aus ist.

Hat jemand Ahnung von den Platinen?

An Sich ein cooles Baukastenprinzip, aber wenn was nicht funktioniert, gar nicht so einfach zu beheben!

Anhang 30441

Hallo Tobias,

Glückwunsch zu dem Balken :)

Grundsätzlich klingt das nach einem Konfigurationsproblem.

Wie steuerst du den Valor an? Per Serial Interface Module oder eine integrierte Sirene?

Ich könnte dein Mainboard neu programmieren wenn du willst. Je nach Platinenbestückung sind dann auch noch andere Optionen schaltbar.

Das mit dem Konfigurationsproblem dache ich mir auch!

Angesteuert wird der Balken mit dem Serial Interface Module und Einzelschaltern.

Das mit dem Programmieren klingt gut. Ich habe tatsächlich auch ein USB Kabel beim Interface Modul dabei.

Schreib mir gerne mal ne PN dazu.

Ich würde mich freuen, wenn ihr öffentlich teilt, wie man den Valor konfiguriert. Ich habe auch einen breiten Valor, der nicht ganz sauber konfiguriert ist im Keller liegen...

Oh cool, klar, von mir aus gerne, das ist ja auch Zweck des Forums.

Bin gespannt, ob wir das zusammen in den Griff kriegen :)

Da hänge ich mich mal dran. Ich habe einen mit der identischen Ausstattung hier stehen, der auch per SIM gesteuert ist.

Weitere LED bestücken kannst du nicht zufällig auch, oder? ;)

Schön, dass hier einige einen Valor haben! Bei der Suche nach Infos zu dem Balken habe ich relativ wenig darüber gefunden. Vielleicht bekommen wir das ja zusammen hin!

Erstmal:

Warum habt ihr so viele Valor? ????
Wenn ich nicht selbst einen hätte würde ich noch einen kaufen.

Grundsätzlich kann ich mit den Valor alles machen.
Nachbestücken, programmieren und updaten.

Das neue Serial Interface Module wird per USB an einen Rechner geschlossen.
Dort müsst ihr dann die Federal Signal Convergence Software installieren.
Damit kann dann das ganze konfiguriert werden.

Wenn Module nachbestückt werden sollen, einfach PN senden. Ich habe bis auf die LEDs alle Bauteile lagernd.

Ich kann gern morgen mehr dazu schreiben.
Dann können wir diesen Thread ja als Valor Thread nehmen.

Cool!

Ich mag den Valor auch sehr! Du hast alles drin und viele Möglichkeiten z.B. Blitzmuster etc. zu ändern.

Klar, die Form ist gewöhnungsbedürftig und gefällt nicht jedem, aber das macht ihn doch aus!

Ich bin super gespannt auf die Programmierung. Habe mir bei Youtube ein Tutorial angeguckt, scheint auf den ersten Blich nicht so kompliziert zu sein. Mal gucken.

Bei meinem Balken war ein USB auf D-Sub (Seriell) Stecker dabei. Kann ich dafür den USB/Seriell Adapter der RTK 7 nutzen?

Hier mal ein Bewegtbild. Der Balken hat vier verschiedene Farben, typisch für Belgien:
https://youtube.com/shorts/nwCOy0JheDQ

Sehr cool! Die roten Module gefallen mir gut. Auch, dass du vorne komplett auf weiß umschalten kannst. TOP!

So heute habe ich etwas mehr Zeit...

Zunächst für alle Bastler hier das Video zum Umbau auf weitere Farben:
https://www.youtube.com/watch?v=NkMnZRsRapk

Das hatte ich damals für elightbars.org gemacht.
Falls jemand Interesse an einem Umbau hat, gerne melden.

Zur Programmierung:

1. Ladet euch hier: https://www.fedsig.com/resources-pag...are-downloads/

die aktuelle Version der Federal Signal Configuration Software runter.

2. Nach der Installation dann öffnen und Convergence auswählen.

3. Serial Interface Module wählen und Next klicken

4. Jetzt ist die Frage, ob euer Balken schon FSJoin kann oder nicht.
Wenn ja dann habt ihr irgendwo sichtbar unter der Haube einen Aufkleber,
auf dem FSJOIN steht.

5. Wählt entsprechend dann aus. Danach den Valor auswählen und einfach durchklicken. Dann links auf Continue.

6. Nun erscheinen oben klickbare Buttons. Das sind eure Kabel, die in das Serial Interface Module gehen.

7. Klickt z.B. auf SIM BLU und ihr könnt unten die verschiedenen Funktionen oder Flash Pattern auf diesen Button festlegen.

8. Wenn ihr fertig seid, dann speichern über File->Save und anschließend über Device ->Program Device rüberladen.

Zum Laden der Konfiguration wird ein Mini-USB Kabel genutzt. Bitte alles mit Spannung versorgen, bevor ihr die Konfiguration ladet.

Wenn ihr FSJOIN habt kann man noch viel mehr machen. In diesem Fall bitte einfach kurz angeben was ihr habt, dann kann ich darauf nochmal eingehen.

Bis dahin erstmal viel Spaß beim Programmieren.


Es gibt auch noch einen Reset, ist vielleicht bei den Balken nützlich, die etwas durcheinander sind. Die Anleitung dazu ist hier:

https://files.plytix.com/api/v1.1/fi...l_25500038.pdf

Erzählt doch gerne mal wie eure Balken konfiguriert sind und was ihr verändern wollt. Willkommen in der Valor Community :D;)

Vielen Dank für die Detaillierte Anleitung.

Ich gehe davon aus, dass mein Valor noch kein FSJOIN kann, habe jedenfalls den angesprochenen Aufkleber nicht gefunden.

Wo finde ich dafür den Port? Bzw. Wird der Balken nicht an den PC angeschlossen (wie z.B. die RTK 7?)

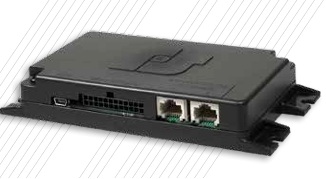

Ich sehe gerade, du hast das neue SIM mit dem Mini USB Anschluss:
Anhang 30447

Bei meinem Balken ist noch das alte Modul mit dem Type-A USB Anschluss dabei:
Anhang 30448

Deswegen auch meine Frage nach dem Adapter.

Ich werde es definitiv am Wochenende mal ausprobieren.

Ich habe „leider“ noch einen „Nicht-Join-Balken“ und das alte SIM im Alu-Kasten. Kann man mit dem auch irgendwas programmieren?

In diesem Fall könnt ihr die Blitzmuster je Mode über den kleinen weißen Button ändern.

Das Programmieren an dem alten SIM per USB kenne ich nicht. Eigentlich gab es das erst mit dem neuen SIM.

Es kann sein, dass du da eine Programmierschnittstelle zum flashen hast.
Die nutzt Fedsig um eine Konfiguration für bestimmte Kundengruppen auf alle SIM zu laden.

Okay, Mist. Die silberne Box habe ich relativ blind dazu gekauft. Da wäre die neue Version für mich wohl interessanter gewesen…

https://m.youtube.com/watch?v=34QRYa-V1TY


Hier ist nochmal ein bisschen erklärt, was man mit der silbernen Box programmieren kann.

Ich habe mir vor einiger Zeit die Pathfinder gekauft.
Darüber kann ich auch alles steuern.

Das Serial Interface Module gibt's ab und zu in der Bucht in den Staaten recht günstig.

Da mein Valor aus der ersten Generation stammt, habe ich ein FSJoin Mainboard nachbestellt und nutze das dann zur Ansteuerung.
So kann ich dann jedes Modul einzeln ansteuern und eigene Blitzmuster einstellen.

Danke. Die Programmierung mit dem alten SIM ist bekannt.

Das heißt die FS Join Platine ist mit den Boards von älteren, nicht FS Join Balken kompatibel?

Ja genau, das einzige, was nicht funktioniert ist FSFade.

Die restlichen Funktionen sind abgedeckt.

Hier gibt's das beispielsweise: https://coplites.com/store/product/2...lacement-board

Also, bei meinem SIM lässt sich auch nichts via USB programmieren. Der Vorhandene USB Port ist lediglich für das übertragen von Blitzmustern an andere Balken gedacht.

Schade drum! Aber was soll’s, so muss ich mich an das analoge Programmieren ranmachen. Auch wenn ich nicht weiß, wie ich so meine Probleme beheben soll.
