Code 3 ArrowStik Controller an Federal Signal Arjent

[PolicemanLA1000]

Hallo,
ich habe eine Frage. Und zwar folgende: Ich möchte den Arrowstick von meinem Arjent mit einem Controller von Code 3 betreiben. Ich habe den grünen Stecker in den Controller gesteckt. Das schwarze Kabel vom Controller an - angeklemmt. Wo muss ich das + her nehmen? aus dem grünen Stecker kommen noch 3 dünne Kabel raus. 1x Rot, 1x Weiß und 1x Blau. Müssen die angeschlossen werden?

Danke im vorraus

[JRKLP11]

Ganz außen Rechts ( vom Bedienfeld gesehen) kommt Plus drauf.
Die anderen 5 Klemmen sind die Leuchtmodule.
Achtung: der Controller schaltet Minus also musst du evtl die Leitung die alle Module des TA versorgt auf Plus statt Minus legen.

Kommen die Kabel aus den Schraubklemmen? Wenn ja dann nein. Rausnehmen und ordentlich verkabeln

[PolicemanLA1000]

So sieht das Ganze bei mir aus.

[JRKLP11]

Zitat von PolicemanLA1000

So sieht das Ganze bei mir aus.

Ganz rechts kommt Plus dran. Und das dickere Rote vom Kabelbaum
Dann die einzelnen Leuchten.
Und auf das Schwarze welches direkt aus dem Gehäuse kommt Masse.

[PolicemanLA1000]

Zitat von JRKLP11

Ganz rechts kommt Plus dran. Und das dickere Rote vom Kabelbaum
Dann die einzelnen Leuchten.
Und auf das Schwarze welches direkt aus dem Gehäuse kommt Masse.

Also auf die freie Klemme links neben dem schwarzen Kabel +?

[JRKLP11]

Zitat von PolicemanLA1000

Also auf die freie Klemme links neben dem schwarzen Kabel +?

Exakt dein schwarzes Kabel da ist noch ein Anschluss für eines der leuchtmodule.

[Benno]

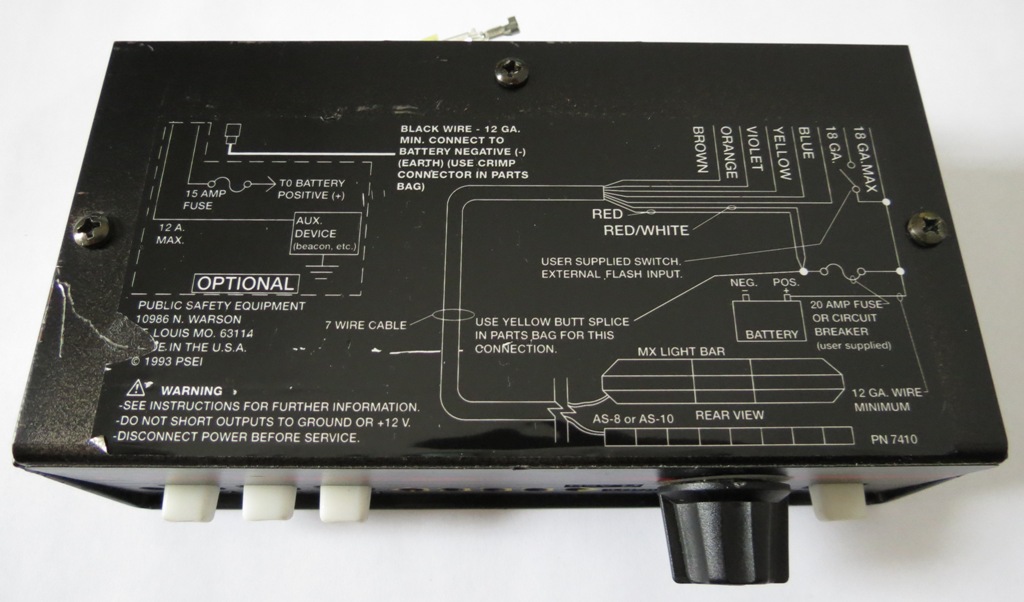

Normalerweise ist ein Anschlußdiagramm auf der Unterseite des Controllers (scheint bei dir nicht der Fall zu sein) und sieht so aus:



Um nun einen SignalMaster mit dem ArrowStik-Controller ansteuern zu können mußt du die 6 inneren Leuchten paarweise zusammen fassen, da Code3 zur Ansteuerung nur 5 Leitungen verwendet und FedSig 8 Leitungen!

[PolicemanLA1000]

Zitat von Benno

Normalerweise ist ein Anschlußdiagramm auf der Unterseite des Controllers (scheint bei dir nicht der Fall zu sein) und sieht so aus:

Anhang 16438

Um nun einen SignalMaster mit dem ArrowStik-Controller ansteuern zu können mußt du die 6 inneren Leuchten paarweise zusammen fassen, da Code3 zur Ansteuerung nur 5 Leitungen verwendet und FedSig 8 Leitungen!

Danke. Aber woher genau nehme ich jetzt +?

[Benno]

Die +12V kommen auf den äußeren Kontakt am Controller und auf das dicke rote Kabel im SignalMasterkabel.

Die Belegung des Kabels ist normalerweise:
bl | ge | gr | vi | or | gn | br | ws (Beifahrer --> Fahrerseite)

Zitat von JRKLP11

...dein schwarzes Kabel da ist noch ein Anschluss für eines der leuchtmodule.

Nein!
Durch anlegen von +12V auf diesen Kontakt kann man den Controller von extern (z.B. einer Switchbox usw.) aktivieren. Also ohne das Schalter am Controller betätigen zu müßen.
