Tipp: hintere Schrauben bei der KL-XR befestigen.

Peter · 22.02.2010, 18:13

Hallo!

Jeder, der schonmal ein KL-XR Modul in eine RTK 6 eingebaut hat kennt das Problem: "Wie zum Geier bekomme ich die hinteren beiden Schrauben incl. Zahnscheiben reingedreht?!?!"

Ich habe da eine gute Methode, die ich kurz vorstellen möchte:

Zuerst braucht man einen langen Schraubenzieher:

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_0734 (Large).JPG
Hits: 378
Größe: 99,4 KB
ID: 5791

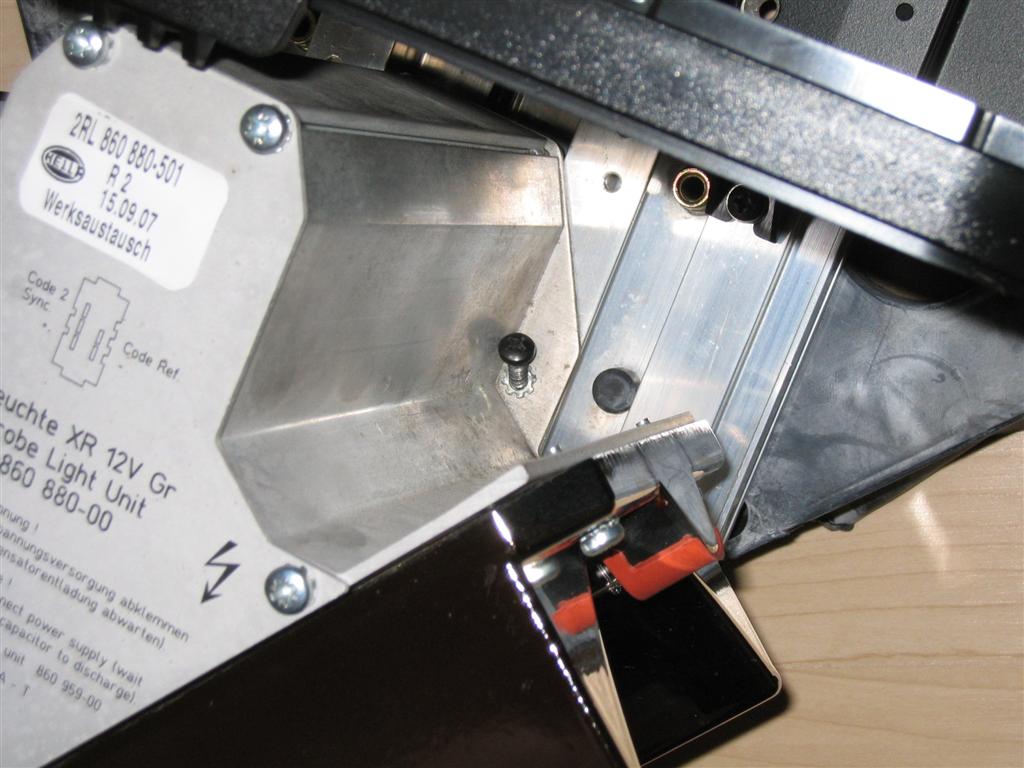

Das KL-XR Modul ganz vorne an der Schiene aufsetzen. Dann die Zahnscheibe auf das Loch legen und die Schraube schräg nach hinten in das Loch legen, sodass sie angewickelt steht:

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_0732 (Large).JPG
Hits: 374
Größe: 70,5 KB
ID: 5792

Nun das Module mit beiden eingelegten Scharuben gaaaanz behutsam nach hinten schieben, bis man über dem Loch ist:

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_0735 (Large).JPG
Hits: 384
Größe: 96,7 KB
ID: 5793

Zum Schluß vorsichtig mit dem Schraubenzieher und einer Taschenlampe die jeweilige Schraube ins Loch schubsen und festziehen.

Man braucht zwar fast immer mehrere Versuche aber ab Schluß klappts immer.

Hummel Hummel · 22.02.2010, 18:21

Da kann ich ein Lied von singen....

Doug · 22.02.2010, 18:28

Man kann sich auch einfach einen langen Schraubendreher mit Greifarm für Schrauben zulegen. Das lohnt sich

Wer die die ganz sparsame Variante will umwickelt den Schraubendreher samt Schraubenkopf mit 1-2 Lagen Tesafilm und schon hat man kann keinen Ärger mehr

phmz · 22.02.2010, 18:51

Jungs warum macht ihr das denn so komplitziert

.

Jango112 · 22.02.2010, 19:42

Lange Schraubendreher mit einer magnetischen Spitze sind auch sehr hilfreich dabei.

phmz · 22.02.2010, 19:46

Ja da hast du recht,der Vertreter der bei uns immer in die Firma kommt hat auch geschaut als ich Ihm das Schraubendreher maß nannte.Der grüne war der erste leider ein PZ2 anstatt PH2.Also fähigeren Vertreter gesucht und ich bekam den angeforderten PH2.Es lebe Würth
