Frage zu Doppelblitz-Elektronik

Dawid Piekarski · 24.06.2009, 13:36

Ich habe einen Hänsch DBS 826A geliefert bekommen und diesen natürlich gleich in seine Bestandteile zerlegt.
Nun ist mir an der Elektronik etwas Aufgefallen:

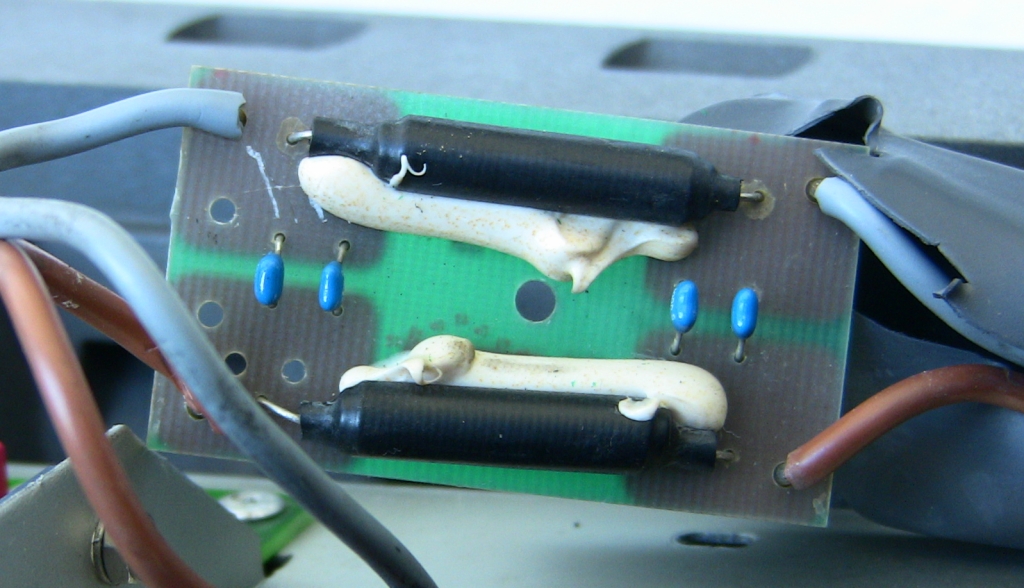

An jeder Doppelblitzeinheit hängen zwei solcher Platinen, eine in der Leitung und eine am Modul selber.

Klicke auf die Grafik für eine größere Ansicht

Name: Abschluss Benedikt 17.06.2009 079.jpg
Hits: 498
Größe: 428,4 KB
ID: 1325

Wieso sind immer zwei dieser Platinen an einer DBL?
Wofür sind die Teile gut?
Sind die Notwendig für die Funktion der Leuchte?

Rundumleuchte · 24.06.2009, 14:42

Entstörplatine damit es keinen Stress mit dem Funk gibt. für die Funktion kannste das auch weglassen.

Dawid Piekarski · 24.06.2009, 15:06

Warum denn zwei?? Najagut zu wissen vielen Dank für die schnelle Antwort!!

Wenn ich den Balken auf Dreher umrüsten möchte müssen die Dinger dann raus, richtig?

rouvi · 24.06.2009, 16:53

die dreher bzw. ja der motor sind eigl schon entstört, erkennt man an kleinen kramikkondensatoren am motor, wäre dann also doppelt gemoppelt.

die platinen sind auch speziell für die blitzleuchten berechnet, alse bei drehern raus damit

Dawid Piekarski · 24.06.2009, 17:00

Na dann Supi...

Ich bedanke mich!!

Blaulicht · 24.06.2009, 19:00

dawid, wenn du dreher brauchst, ich hab evtl noch 2.....

Dawid Piekarski · 24.06.2009, 19:11

Zitat:

Zitat von Blaulicht

dawid, wenn du dreher brauchst, ich hab evtl noch 2.....

ja, wäre keine schlechte Idee. Meld dich bitte per PN wenn Du sie findest. Danke

FedSigAerodynic · 25.06.2009, 01:25

In der Comet sind diese Platinen auch eingebaut.

http://sosi.myds.me/forum/attachment...3&d=1242433545

Dawid Piekarski · 25.06.2009, 10:07

Zitat:

Zitat von FedSigAerodynic

In der Comet sind diese Platinen auch eingebaut.

Ja genau so ist es bei meinen Doppelblitzern auch nur halt das vor den Blitern in der Leitung auch noch mal solche Platinen hängen, also doppelte Absicherung.

Dawid Piekarski · 09.08.2009, 01:04

Hätte da jetzt noch ein Frage:

Da eine Blitzelektronik bei mir defekt ist (nur Einzelblitz) wollte ich mal nachfragen was ich beim Ausbau der Diode beachten muss? Wo finde ich die genaue Bezeichnung der Diode?

Danke im voraus...

rouvi · 09.08.2009, 14:06

warum? welche? bezeichnung steht auf der diode. kathode (-) ist durch einen ring gekennzeichnet.

Blaulicht · 09.08.2009, 15:50

wenn du nur Einzelblitz macht, kann es auch an der Röhre liegen. Tasuche die mal

Dawid Piekarski · 09.08.2009, 16:08

Wollte zuerst mal mit der Diode anfangen da die wohl billiger ist als die Röhre...

Blaulicht · 09.08.2009, 16:11

tausche doch mal die rechte röhre mit der linken....

Dawid Piekarski · 09.08.2009, 16:23

Zitat:

Zitat von Blaulicht

tausche doch mal die rechte röhre mit der linken....

Mann, mann ich kann auch doof sein

Da wäre ich im Leben nicht drauf gekommen

Dawid Piekarski · 09.08.2009, 22:41

Also ich habe die Röhren untereinander getauscht und das Problem besteht weiterhin.

Also kann mir jemad sagen was da für Dioden reinkommen?
