PintschBamag TOP-4 (Xenon [mit K-XPS1]) (verkauft)

absar · 12.11.2010, 10:46

Heute habe ich sie endlich fertig bekommen - meine TOP-4 in der Blitz-Ausführung.

Das Ganze war anfangs ein Puzzle-Spiel. Ich hatte ein TOP-1-Gehäuse bekommen mit den Blitzeinsätzen sowie dem Deckel des Elektronik-Einschubs, auf dem auch die Elektronik zur Blitzerzeugung sitzt (K-XPS1).

Lautsprecher waren auch noch drin - ansonsten war das Ding leer. Aber immerhin in sehr gutem Zustand. Von einem User hier im Forum bekam ich dann eine Rückwand sowie einen Einschub einer TOP-4. Auf diesem Einschub waren montiert die Anhaltesignalgeber (vorne STOP POLIZEI spiegelverkehrt, hinten in Realschrift STOP POLIZEI und BITTE FOLGEN) sowie die WA 23 zur Tonerzeugung. Die Kabelbäume waren auch dabei, so dass ich mich ans Werk machen konnte.

Die Blitzelektronik K-XPS1 habe ich noch auf dem Blech befestigt bekommen, so dass alles sicher im Balken verstaut wurde. Helle Hauben habe ich noch von Pintsch bekommen (sind immerhin heller als die Drehspiegel-Hauben, kommt auf Bildern nicht ganz so 'rüber).

Somit war der Balken fertig und ich konnte mich an die Ansteuerung machen. Ich entschied mich für ein K-BT110 in der Polizei-Ausführung. Da die K-XPS1-Einheit drei verschiedene Blitzfolgen erzeugen kann und ich alle nutzen wollte, funktionierte ich einfach die Tasten für Funk- und Mikrofonaufschaltung um und kann somit die Blitzfolge steuern:

Klicke auf die Grafik für eine größere Ansicht

Name: SAM_2811 (Mittel).jpg
Hits: 3985
Größe: 104,0 KB
ID: 9823

Standardmäßig läuft der synchrone Doppelblitz, durch drücken der linken Taste wechselt das ganze in den synchronen Einzelblitz, rechte Taste erzeugt den asynchronen Einzelblitz.

Ich habe auch mal ein Video gemacht, da erkennt man das aber leider nicht wirklich.

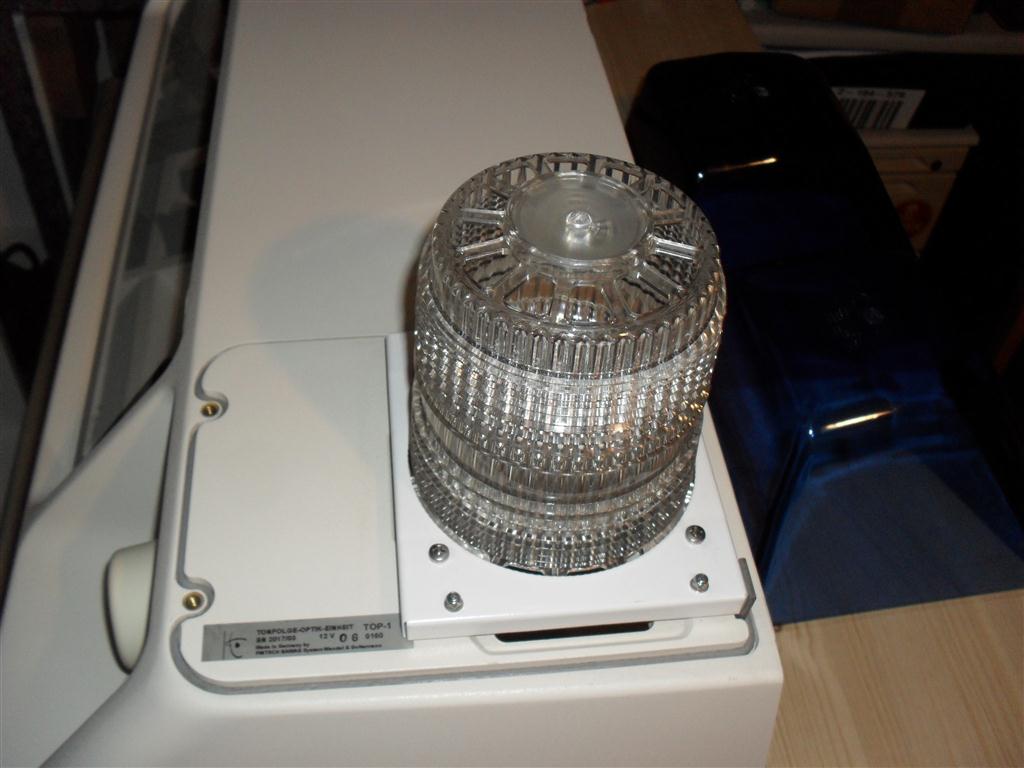

Hier nochmal ein Bild des Blitz-Einsatzes:

Klicke auf die Grafik für eine größere Ansicht

Name: SAM_2774 (Mittel).JPG
Hits: 3940
Größe: 92,8 KB
ID: 9821

Und hier ein Gruppenbild:

- TOPas BaWü
- TOP-1 (Drehspiegel)
- TOP-4 (Xenon)

Klicke auf die Grafik für eine größere Ansicht

Name: SAM_2808 (Mittel).jpg
Hits: 4047
Größe: 117,2 KB
ID: 9822

GinTonic · 12.11.2010, 11:23

Zitat:

Zitat von absar

Standardmäßig läuft der synchrone Doppelblitz, durch drücken der linken Taste wechselt das ganze in den synchronen Einzelblitz, rechte Taste erzeugt den asynchronen Einzelblitz.

Ich habe auch mal ein Video gemacht, da erkennt man das aber leider nicht wirklich.

Vllt. könntest du es doch noch mal irgendwie probieren. Das würde mich nämlich mal brennend interessieren. Also das wechseln der Blitzmodi im laufenden Betrieb.

absar · 12.11.2010, 14:01

Hier ein Video, besser bekomme ich es mit meinen technischen Möglichkeiten nicht hin.

http://www.youtube.com/watch?v=IXHXn4TQjtI

GinTonic · 12.11.2010, 14:57

Danke

Echt super, allerdings hätte ich am besten einen asynchronen Doppelblitz gefunden.

absar · 16.04.2011, 19:54

Endlich habe ich es geschafft, ein zu der Anlage besser geeignetes K-BT 110 an Land zu ziehen.

Da die verbaute AP-23 keine Stadt-/Landumschaltung besitzt, passt auch die Ur-Ausführung des K-BT 110 ohne diese Schaltmöglichkeit ideal:

Name: SAM_3242.jpg
Hits: 3745
Größe: 114,0 KB

Name: SAM_3242.jpg
Hits: 3745
Größe: 114,0 KB
