RTK7 Erfahrungsbericht

[mär]

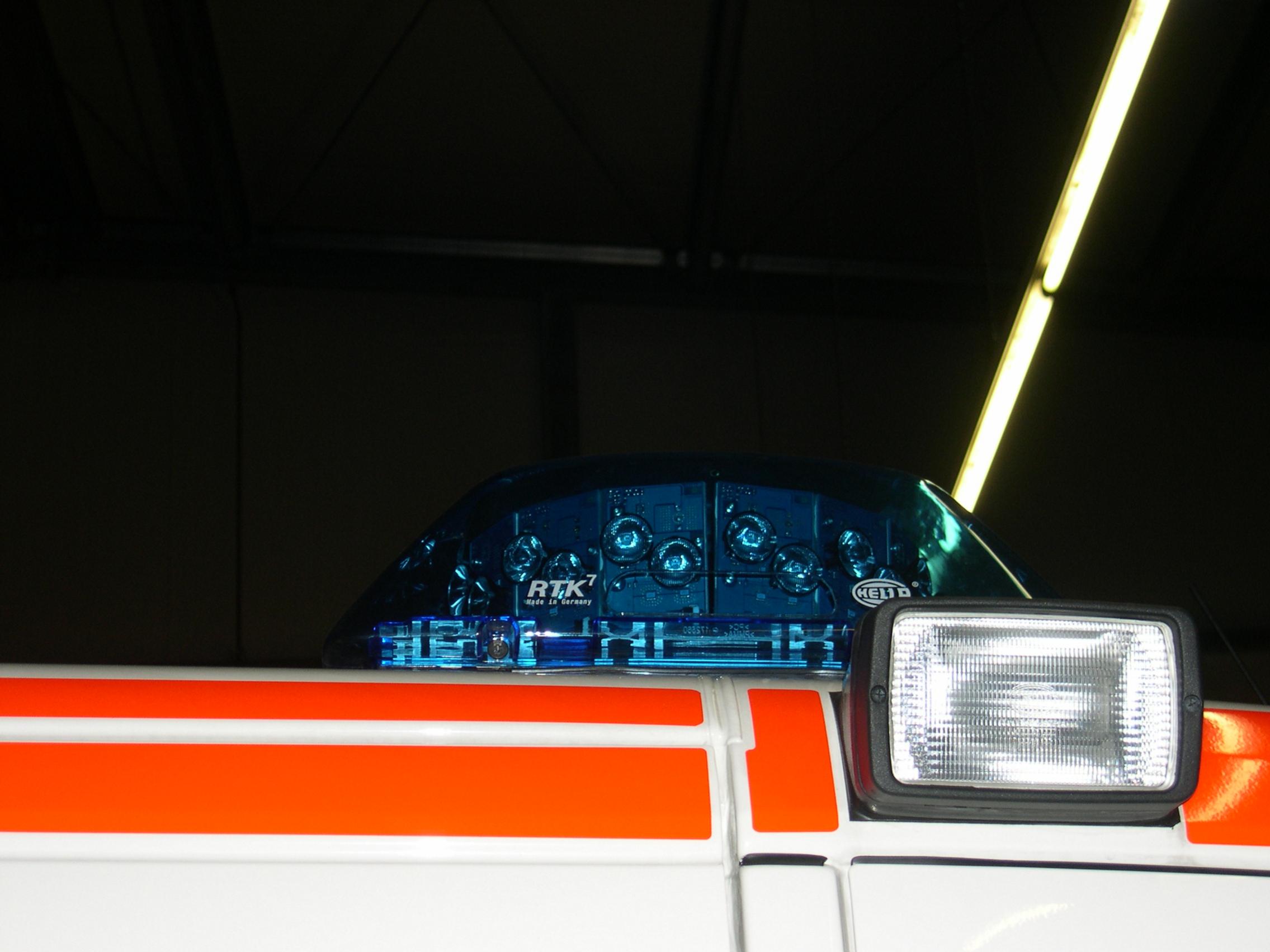

Ich habe zur RTK7 eine Frage und zwar gibt es ja 2 unterschiedliche LED Modul Typen. Einmal die hier aufgeführten geraden Module und dann die hier in unserem Auto...

Achso bevor es eine Karte gibt... das Bild gehört mirl.

[techniker]

Zitat von mär

Ich habe zur RTK7 eine Frage und zwar gibt es ja 2 unterschiedliche LED Modul Typen. Einmal die hier aufgeführten geraden Module und dann die hier in unserem Auto...

Und wie war nochmal die Frage?

----------

Zitat von Panther8x8

Aber wie gesagt, mit dem CAN Bus experimentiere ich eh gerne rum!

Wie generierst du eigentlich die Datenpakete? LabVIEW?

[Panther8x8]

Zitat von techniker

Wie generierst du eigentlich die Datenpakete? LabVIEW?

Ich hab die PEAK Hardware und da war so ein Mini-Tool dabei, dann hab ich noch was selbstgeschriebenes von einem Kollegen...

Die LabView Library von Peak hab ich bisher nicht zum Laufen gebracht!

[Panther8x8]

Langsam lichtet sich das Chaos mit der RTK7 bei mir etwas.

Alles was an der RTK blinkt oder blitzt wird jeweils mit einer einheitlichen Steuerplatine, der sog. MasterElektronik, versehen (siehe Bild)!

Diese hat 8 Ausgänge und einen kleinen Drehschalter, mit dem die jeweilige Konfiguration ausgewählt werden kann.

Das hört sich zwar nicht so spektakulär an, bedeutet aber, dass man nur durch Tausch des Leuchtmittels, aus einem z.B. BSX, elektrisch gesehen eine Rundumeinheit machen kann!

Eine bestehende Rinnenparabol-LED Anlage, könnte also problemlos auch die neuen 8 Module vertragen und z.B. auf Frankreichmodus "Rundumsimulation" eingestellt werden.

Die möglichen Belegungen und Einstellungen sind im Dokumentenbereich zu finden:

http://sosi.myds.me/forum/attachment...1&d=1278435164

Ich werde jetzt mal testen, ob meine Theorie soweit stimmt, und an die Module die 12V anlegen und schaun, was passiert!

Alle Lichtfunktionen die nur an/aus können, wie ASW, Alleylights, aber natürlich auch die Matrix werden natürlich weiterhin über die ZSE geschalten...

Hier mal ein Bild einer Masterelektronik, hier die vom Anhalteblitz, die gleiche Elektronik findet sich dann eben noch 2x jeweils bei den LED Modulen unter den blauen Hauben!

[Panther8x8]

Bingo - die Theorie stimmt mit der Praxis überein!

Ich habe jetzt eines der Hauptmodule isoliert und mit 12V, jedoch ohne Synchronisationsleitung, versorgt. Der Codierschalter war auf "0", die Leuchte geht also in Freerunning-Modus.

[fritz graupe]

Macht ja schön Licht Sascha. Ich konnte mir die Tage eine
RTK 7 mal tagsüber in Live ansehen, da fand ich das Licht
nicht so gelungen.

OT. Was mich mehr wundert, ist dass im Hintergrund nicht
Ernst Mosch läuft.

[Panther8x8]

Zitat von fritz graupe

Macht ja schön Licht Sascha. Ich konnte mir die Tage eine
RTK 7 mal tagsüber in Live ansehen, da fand ich das Licht
nicht so gelungen.

OT. Was mich mehr wundert, ist dass im Hintergrund nicht
Ernst Mosch läuft.

Die Ernst Mosch CD läuft nur bei mir im Büro rauf und runter! Drüben in der Werkstatt kommt der Typ irgendwo aus Preußen und die hören da so komisches neumodisches Zeug!

Beim Licht glaube ich auch, dass die Rinnenparabol LED nicht mit den Single HighPower LED Modulen mithalten kann. Auch wenn das Licht so hell ist, dass man nicht direkt reinschauen sollte...

Die Wiedergabe im Video ist aber wie immer überzeichnet und nicht Referenz!

[Muh der baer]

Zitat von Panther8x8

Bingo - die Theorie stimmt mit der Praxis überein!

Ich habe jetzt eines der Hauptmodule isoliert und mit 12V, jedoch ohne Synchronisationsleitung, versorgt. Der Codierschalter war auf "0", die Leuchte geht also in Freerunning-Modus.

Schöner Balken, und schönes Lied im Hintergrund!
