Pintsch Bamag TOPas 100 LED SWH

Julian · 28.05.2014, 17:35

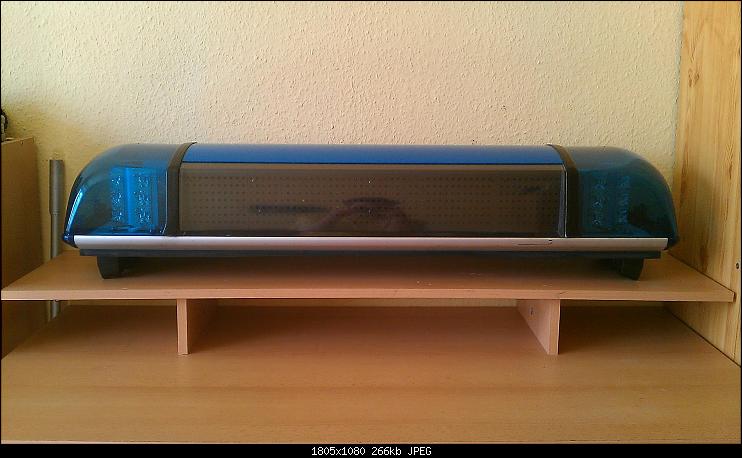

Pintsch Bamag TOPas 100 LED SWH

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag TOPas 100 SWH LED 2 (1) (Groß).jpg
Hits: 1525
Größe: 266,1 KB
ID: 21527

Es sind folgende Komponenten verbaut:

LED Hauptkennleuchten 4x3 LED
Sondersignalverstärker MS-300
ASG vorne
ASG hinten

Interessant ist, dass die Anhaltesignalgeber bei digitaler Ansteuerung auch als Matrizen verwendet werden können. Analog sind neben "Stop Polizei" und "Bitte folgen" noch folgende Texte möglich:

Zoll folgen / Follow me
NOTARZT / NOTARZT in Spiegelschrift

Damit die LED Module auch blitzen wird das sogenannte LSG benötigt. Die Abkürzung LSG steht für Lichtsteuergerät.

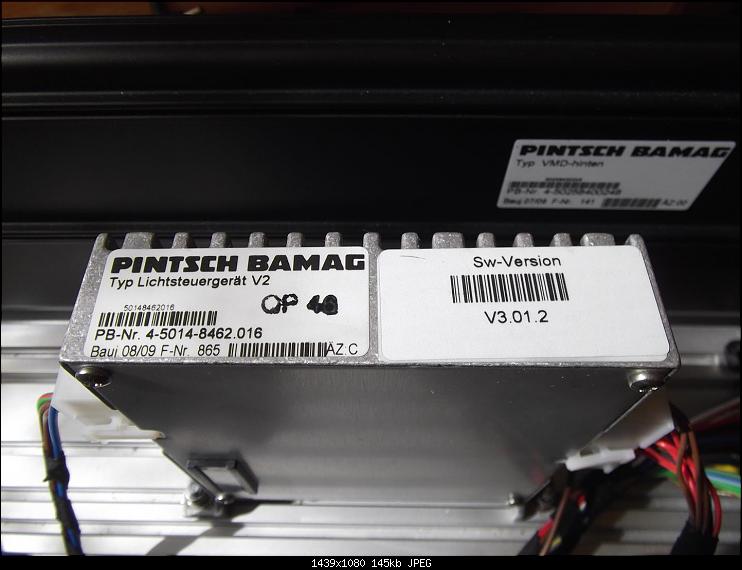

So schaut es im eingebauten Zustand aus:

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag TOPas 100 LED SWH LSG eingebaut (Groß).JPG
Hits: 1530
Größe: 144,7 KB
ID: 21529

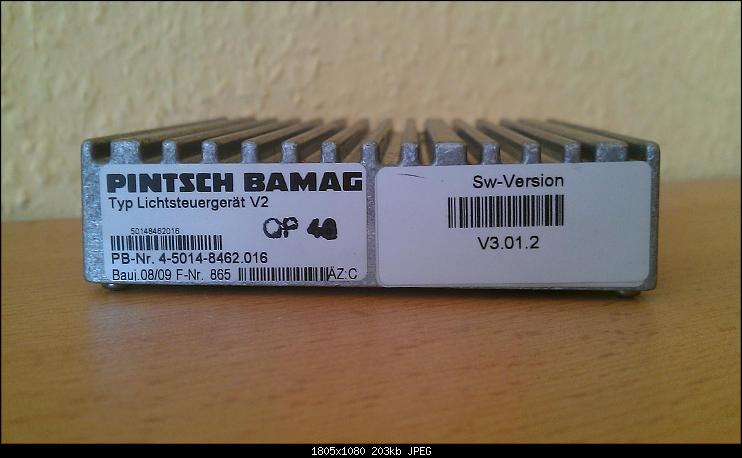

Um es mal näher zu fotografieren, habe ich es mal ausgebaut. Im Gegensatz zur MS-300, kann man das LSG nur stehend einbauen.

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag TOPas 100 LED SWH LSG (Groß).jpg
Hits: 1498
Größe: 202,6 KB
ID: 21528

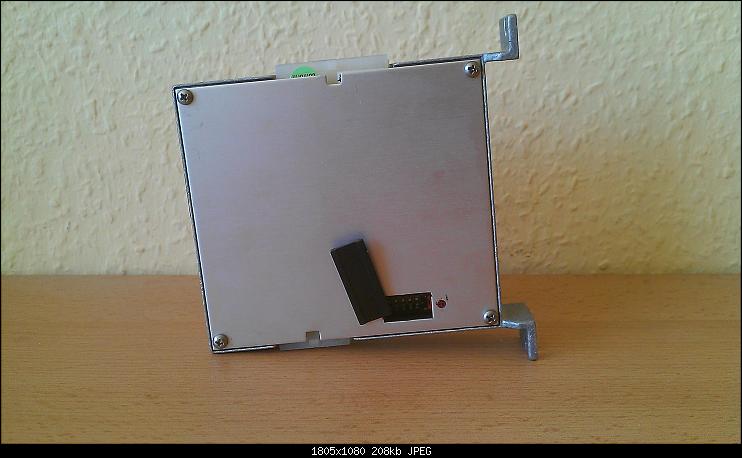

Auf der Rückseite sind hinter einer kleinen Öffnung vier DIP-Schalter "versteckt". Diese sind zum Ändern der Blitzmuster gedacht.

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag TOPas 100 LED SWH LSG Seite (Groß).jpg
Hits: 1429
Größe: 207,6 KB
ID: 21530

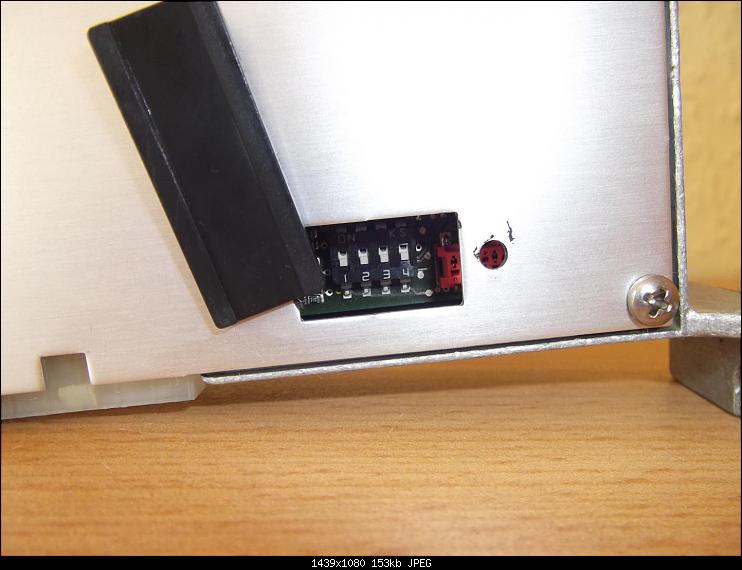

Mal etwas näher:

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag TOPas LED LSG DIP-Schalter (Groß).JPG
Hits: 1479
Größe: 153,4 KB
ID: 21531

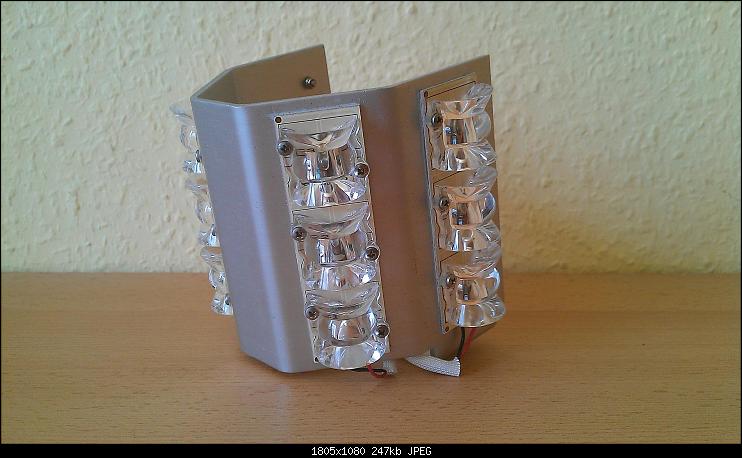

Die 4x3 LED Module werden nicht nur in Schleswig Holstein verwendet, sondern auch in Nordrhein-Westfalen.

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag TOPas 100 LED SWH LED Modul (Groß).jpg
Hits: 1463
Größe: 246,6 KB
ID: 21532

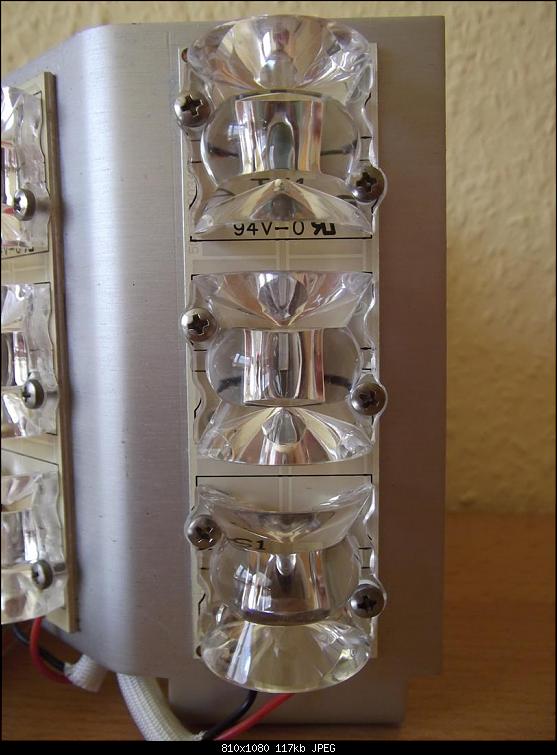

Die Linsen sind angeschraubt und könnten somit bei Bedarf entfernt werden.

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag TOPas 100 SWH LED Modul Linsen (Groß).JPG
Hits: 1408
Größe: 117,5 KB
ID: 21534

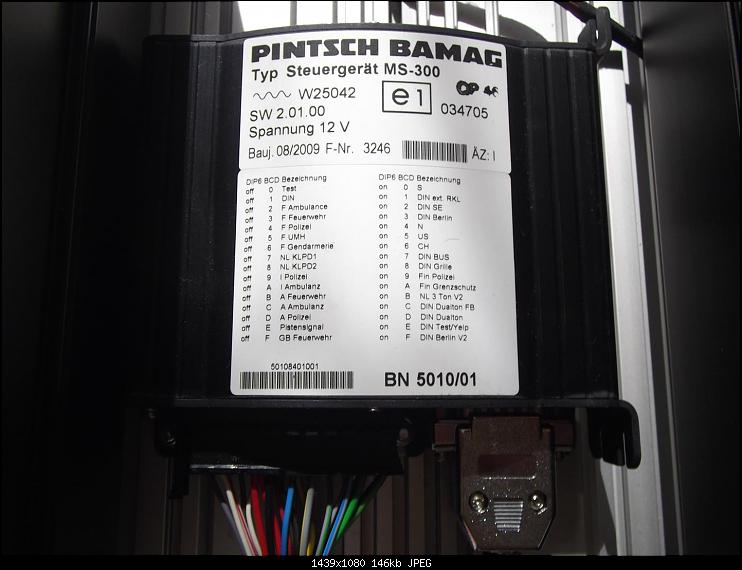

Als Sondersignalverstärker dient hier die MS-300, welche neben der deutschen Tonalität noch einige andere Länderklangfolgen wiedergeben kann.

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag MS-300 (Groß).JPG
Hits: 1562
Größe: 146,5 KB
ID: 21535

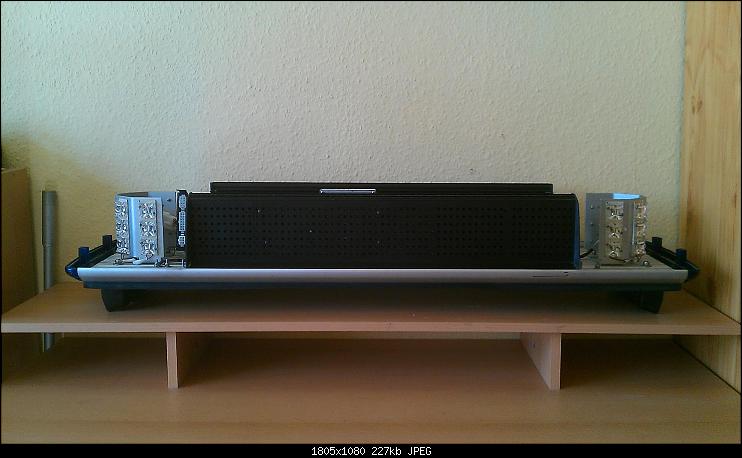

Praktisch ist, dass man Deckel und Blenden zusammen abnehmen kann.

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag TOPas 100 SWH LED ohne Hauben (Groß).jpg
Hits: 1461
Größe: 246,2 KB
ID: 21538

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag TOPas 100 LED SWH ohne alles (Groß).jpg
Hits: 1415
Größe: 226,6 KB
ID: 21536

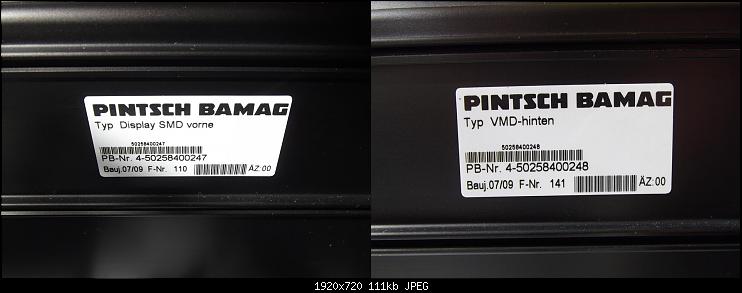

Die Typenschilder der Anhaltesignalgeber:

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag TOPas 100 LED SWH ASG Typenschilder (Groß).jpg
Hits: 1469
Größe: 110,9 KB
ID: 21533

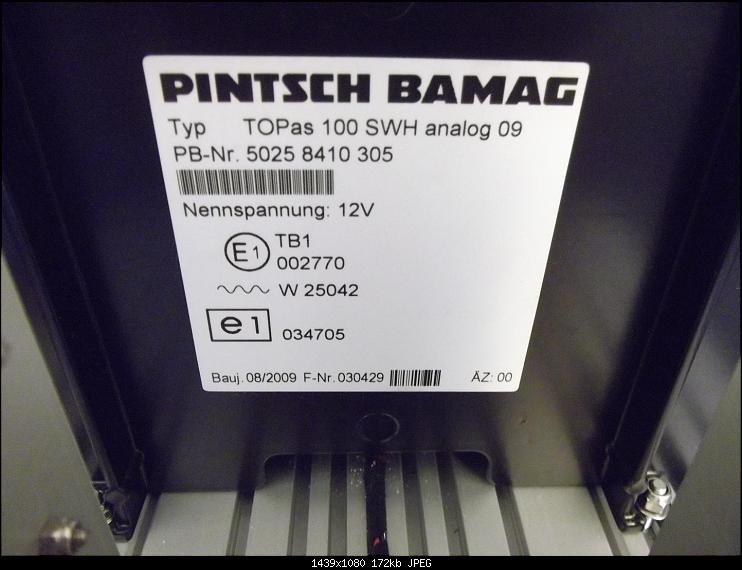

Auch das Typenschild des gesamten Balkens wurde abgelichtet.

Klicke auf die Grafik für eine größere Ansicht

Name: Pintsch Bamag TOPas 100 LED SWH Typenschild (Groß).JPG
Hits: 1470
Größe: 172,2 KB
ID: 21537

Wie es sich für eine Balkenvorstellung gehört, habe ich auch ein Video eingebunden.

phmz · 28.05.2014, 17:50

Gute Vorstellung

.

WhelenVector · 28.05.2014, 18:05

Wirklich schöne Vorstellung! Ein echt klasse Balken der SWH LED!!

Kannst du die ASG's eigentlich mittlerweile ansteuern?

Christian RTK · 28.05.2014, 22:56

Super Balken und schöne Vorstellung!

Basti · 29.05.2014, 00:24

Toller Balken

Julian · 30.05.2014, 21:12

So, ich habe nocheinmal ein neues Video erstellt, in dem man auch die ASG in Aktion sieht. Diesmal ist die Qualität auch ein wenig besser.

mariuspyonline · 31.05.2014, 01:55

Das Blitzmuster vom Topas ist einfach genial. Bisher kaum was besseres gesehen.

Doug · 31.05.2014, 19:55

DIP2 oder 3 schaltet die Module aus synchrone Blitzfolge in dem Steuerteil.
