Federal Signal – Twin Beacon Ray Light
Model 11, Serie A3, 12V

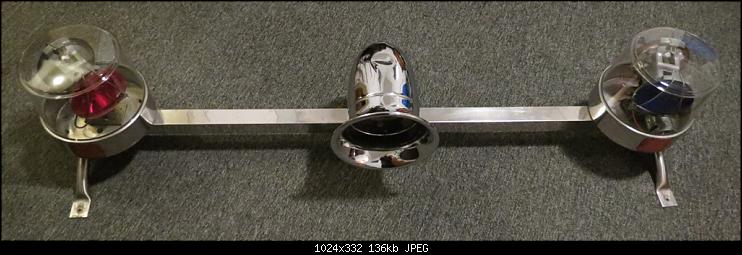

Ist zwar mehr Einzelleuchte als Balken aber da es der direkte Vorläufer des TwinSonic ist, passt das schon!






Maße Gesamt (in etwa):

• Länge: 137cm, Breite: 38cm, Höhe: 33cm (mit Montagefüßen)
• Gewicht: 11kg (25 lbs.) + 6kg (13lbs.) für den LSP

Maße Visibar (in etwa):

• Länge: 137cm (54“), Breite: 4cm (1.6“), Höhe: 4cm (1.6“)

Maße Model 11 (in etwa):

• Durchmesser: 22cm (8,5“), Höhe: 20cm (7,5“)
• Gewicht: 2kg (4.6 lbs.)

Ausstattung:

• 2 Model 11 Doppeldreher Leuchten (GE 4416)
• Visibar
• Mounting Kit 11P
• Lautsprecher CP100 Serie A1

Zustand bei Erhalt:

Visibar: Die Endkappen fehlen und bis auf einige Dellen + Löcher in der VA-Blende der Visibar machen die Teilen optisch noch einen durchaus guten Eindruck.

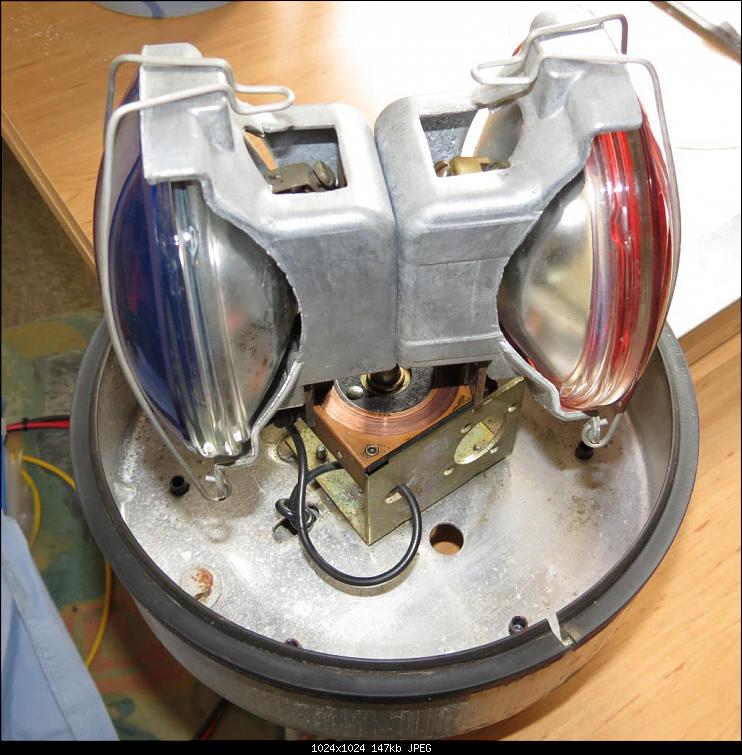

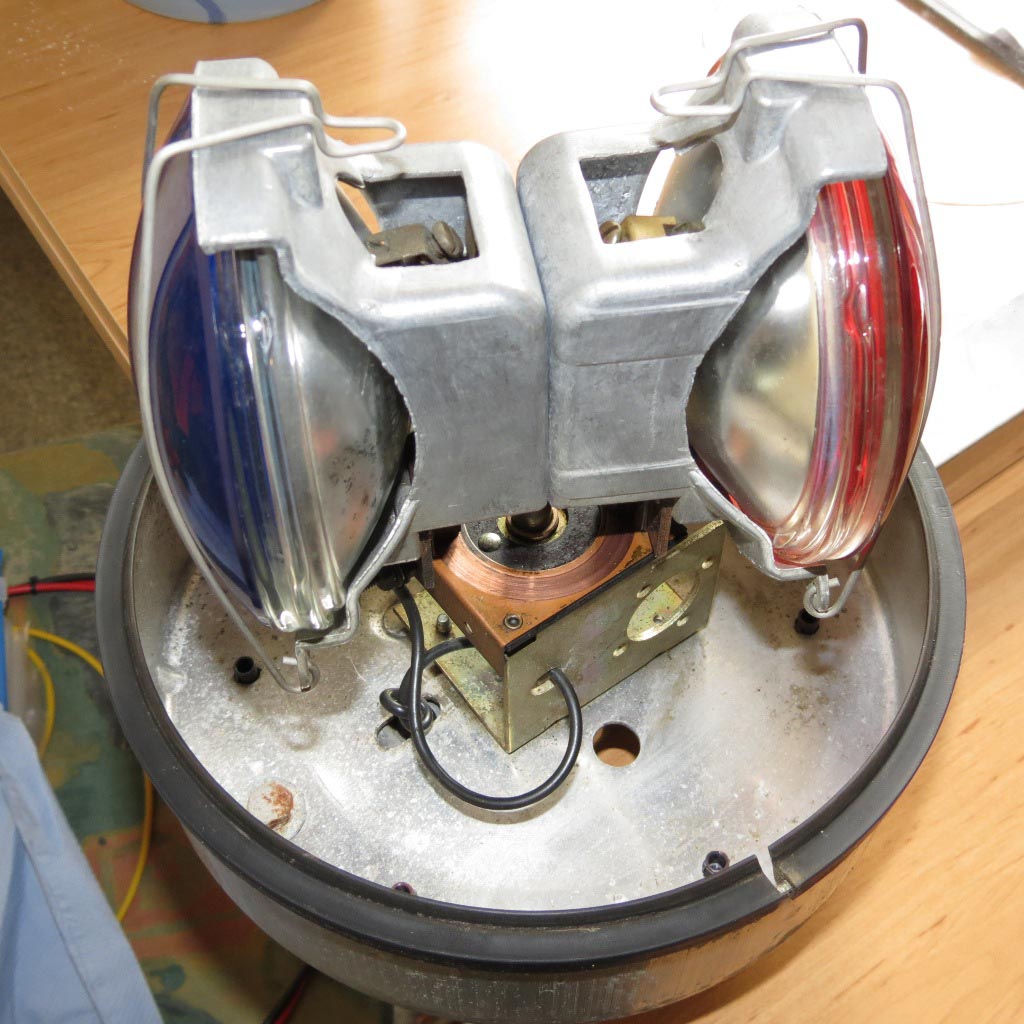

Model 11: Die Spannringe haben ebenfalls einige kleine Dellen aber die klaren Hauben sind neuwertig und das Innenleben ist recht gut erhalten.

Was bisher geschah:

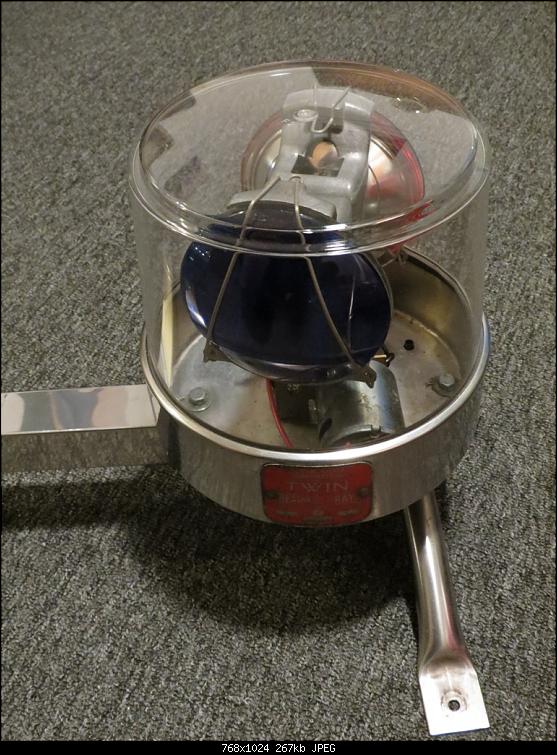

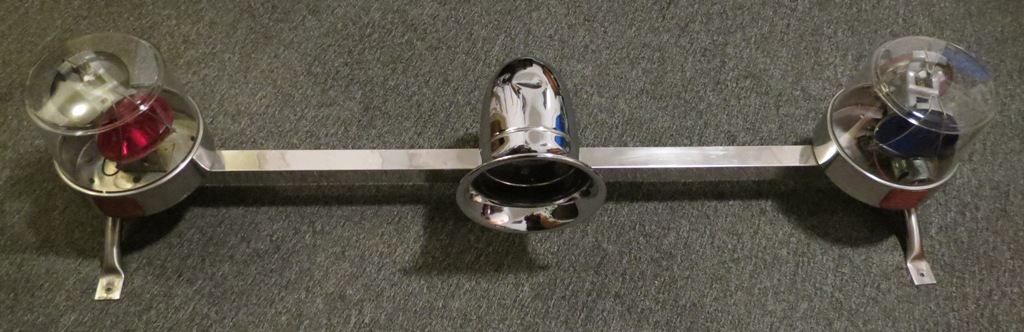

Habe das Ganze erst einmal auf eigene Beine gestellt. Und ein passender Lautsprecher (mitsamt der richtigen Halterung) war auch recht schnell gefunden. Passend zur Visibar hat auch der Lautsprecher auch ein paar Dellen.
Die Suche nach guten/neuen Kunsttstoff Endkappen hat da schon etwas länger gedauert (sind unterwegs).
Bis das Ensemble wieder schickt ist brauchts noch etwas Arbeit aber zumindest sind nun (demnächst) alle Teile vorhanden.

Aufbau/Technik:
Die Basis bildet die Visibar. Ein Alu-Profil, welches sich in einer Blende aus poliertem Edelstahl „versteckt“. Auf diesem Grundträger können noch weitere Komponenten Lautsprecher, Blinkleuchten usw.) direkt montiert werden.

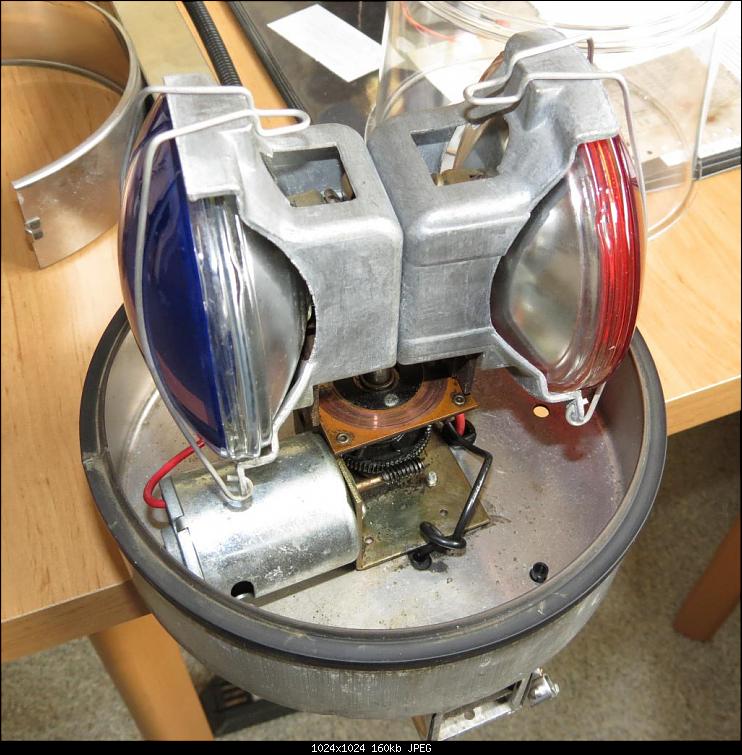

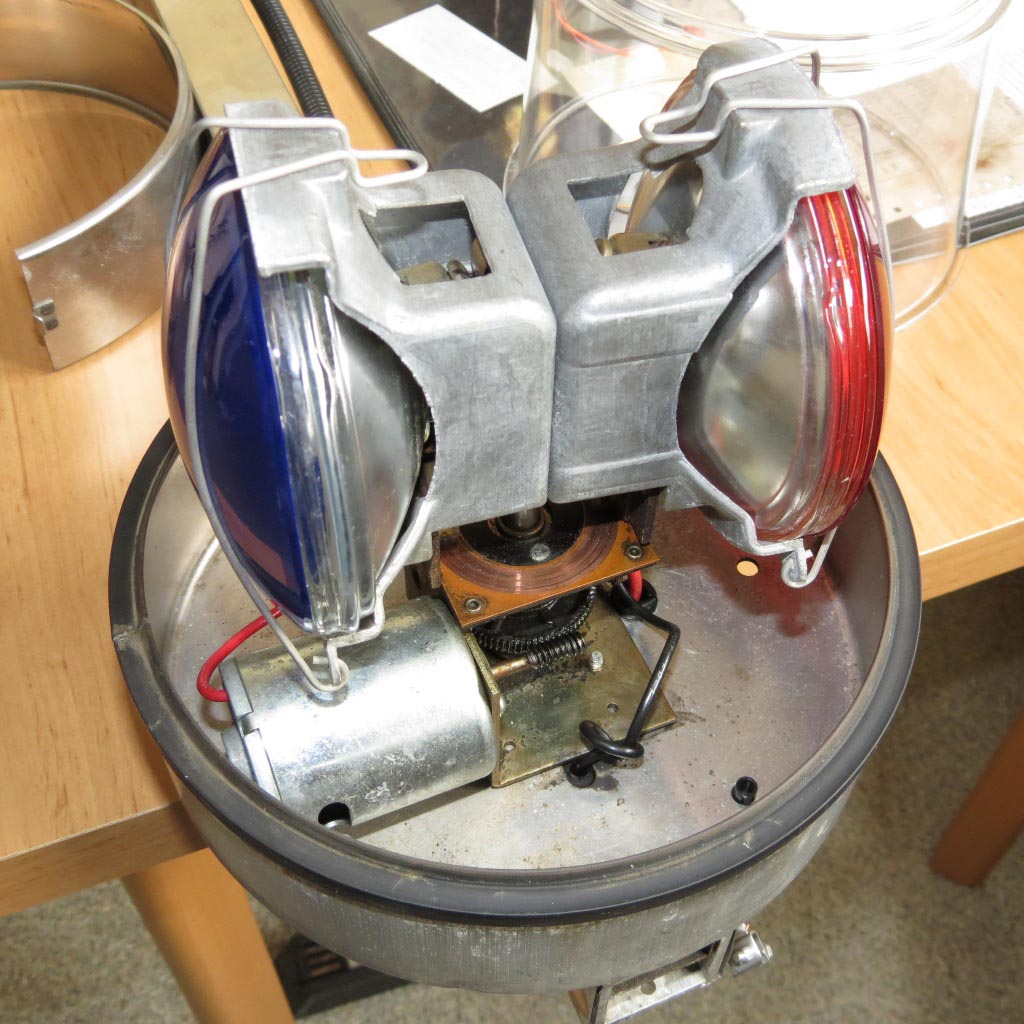

Die beiden Doppeldreher werden über ein Antriebskette von einem gemeinsamen Motor angetrieben und sind somit miteinander synchronisiert. Die eine Leuchte wird direkt über ein Schneckengetriebe angetrieben (Master) von welcher dann, mittels Kette, die Kraft auf die zweite (Slave) übertragen wird. Die Kette verläuft im Grundträger und kann mittels Langlöchern im Grundträger, durch verstellen der Doppeldreher/Leuchten gespannt werden.

[SaschaUE]

Wirklich ein sehr schönes Teil!
Und da ich bei dir immer mehr Einzelleuchten entdecke passt der Balken doch sehr gut rein.

[Mars Light]

Eine sehr schöne Visibar. Man kann sie schon als erste lightbar noch vor der TS ansehen, da sie sehr viele Eigenschaften einer klassischen lightbar hat.

[Benno]

Zitat von SaschaUE

Und da ich bei dir immer mehr Einzelleuchten entdecke passt der Balken doch sehr gut rein.

Gerade bei Federal Signal war der (technische) Übergang von der Einzelleuchte zum Balken durch dieses "Zwischending" ja doch eher fließend.
Wobei ein Twin Beacon Ray Light, gerade durch den gemeinsamen Antrieb beider Leuchten, bei mir auch eher zu den Balken zählt denn zu den Einzelleuchten. Ist aber euf jeden Fall ein Klassiker!

Ich muß allerdings gestehen, das ich die Einzelleuchten hauptsächlich nur als dekorative Ersatzteillager ansehe.
Sollte ich also für einen Balken ein Teil brauchen, welches ich in einer Einzelleuchte "vorrätig" habe, werde ich zwar nach dem Teil suchen aber kurzfristig muß dann erst einmal ne Einzelleuchte "dran glauben".

[Benno]

Die letzten fehlenden Teile sind gerade angekommen.

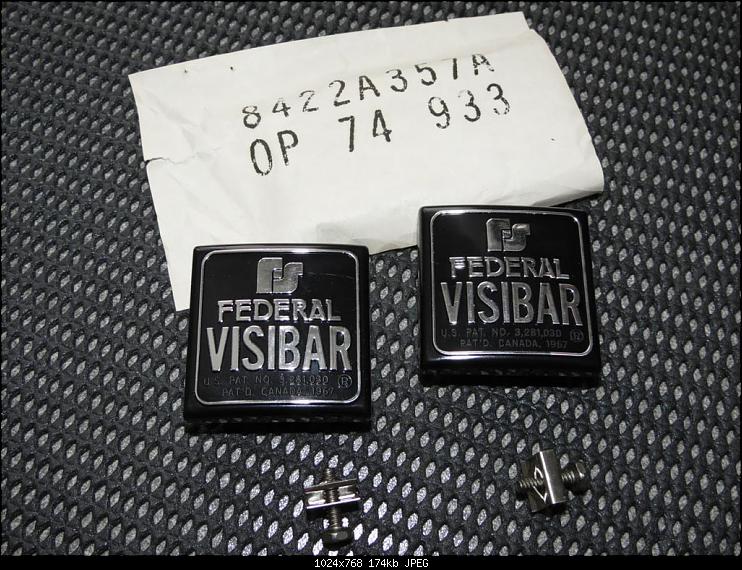

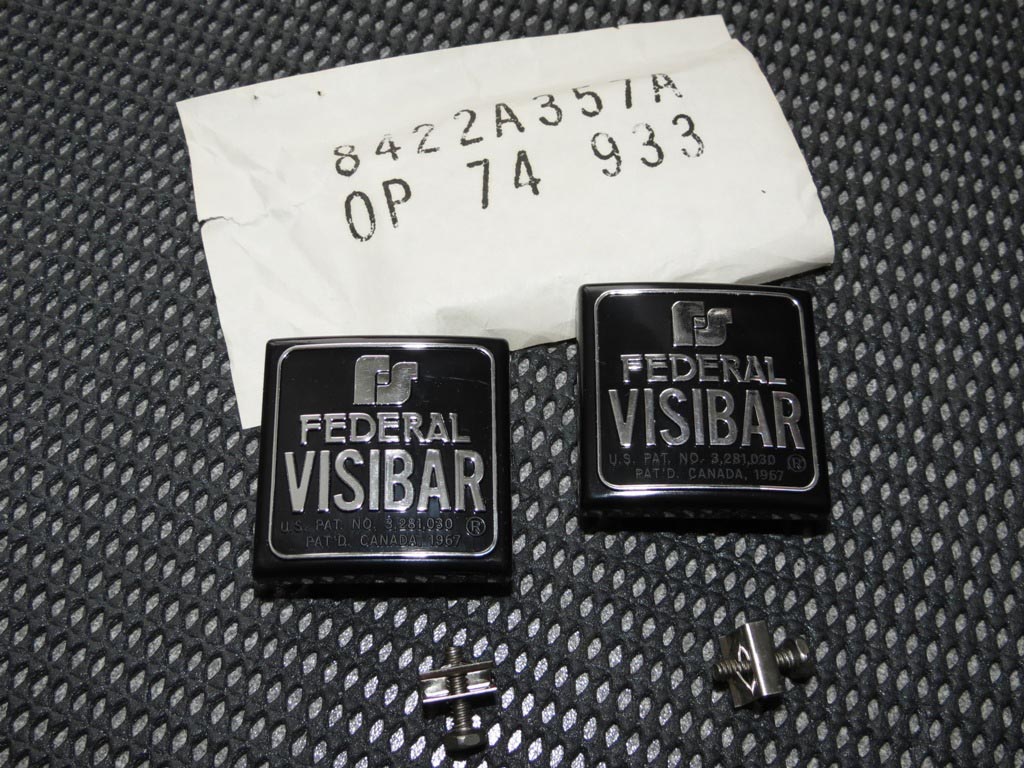

Einmal neue alte Endkappen

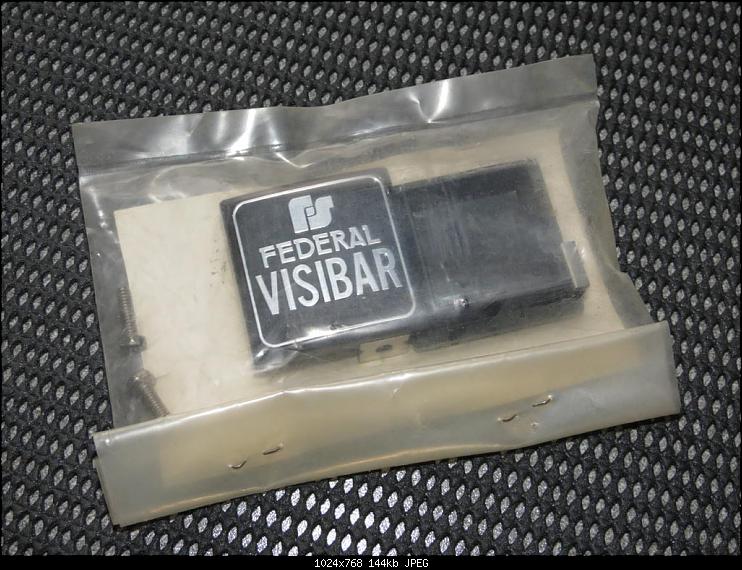

... und frisch aus der Verpackung genommen

[Mars Light]

Sehr schick! Von 1974?

[Benno]

Zitat von Mars Light

...Von 1974?

Ich meine der Wechsel von den Alu-Endkappen mit den Aufklebern zu den Kunststoff-Endappen war später. Von daher denke ich eher nicht.

Die oberste Zeile ist ja die Teile-Nr. aber keine Ahnung was die untere Zeile bedeutet.

[Mars Light]

Naja, so viel später kann das nicht mehr gewesen sein. Die Visibar wurde doch nur bis Ende der 70er gebaut. Da war dann schon die TS sehr verbreitet und dann der große verdiente Siegeszug der AeroDynic.

[cadillachearse]

Sehr schönes Teil!
Habe leider nur die Leuchten zu Haus,meinst du so ein Profil kann man selbst bauen?
Hast du vielleicht mal ein Bild vom Aufbau des Profils für mich?
Mich interessiert wie das mit der Edelstahlblende und der inneren Leiste aufgebaut ist und natürlich der Kettenantrieb!

[Benno]

Zitat von Mars Light

Naja, so viel später kann das nicht mehr gewesen sein. Die Visibar wurde doch nur bis Ende der 70er gebaut...

Und die Kunststoff-Endkappen kamen (meine ich) erst kurz vor Ende.

Irgenwie habe ich, aufgrund von Daten&Bildern aus dem Netz, folgenden Modelverlauf im Hinterkopf:
1964-1975 : Ur-Version des Twin Beacon Ray (die mit der Serien Nr. auf dem Typenschild, Alu-Endkappen+Aufkleber, eckigem Motor und den vollen Leuchtenhaltern)
1976-1977 : Series A1 (bis auf das geänderte Typenschild unverändert)
1978 : Series A3 (Kunststoff-Endkappen, runder Motor und Wechsel auf die "halben" Leuchtenhalter)

Wobei 1978 wohl auch das letzte Produktionsjahr war.
(Hat keinen Anspruch auf Richtigkeit und sollte ich daneben liegen, bitte ich um Korrektur)

[Benno]

Zitat von cadillachearse

...Habe leider nur die Leuchten zu Haus,meinst du so ein Profil kann man selbst bauen?...

Kann man bestimmt. Kommt halt drauf an, ob man die passenden Werkzeuge/Maschinen zur Verfügung hat.
Eric (Eric_6913) hat sich schonmal welche reproduziert.

Zitat von cadillachearse

...Hast du vielleicht mal ein Bild vom Aufbau des Profils für mich?
Mich interessiert wie das mit der Edelstahlblende und der inneren Leiste aufgebaut ist und natürlich der Kettenantrieb!

Hatte es noch nicht auseinander.

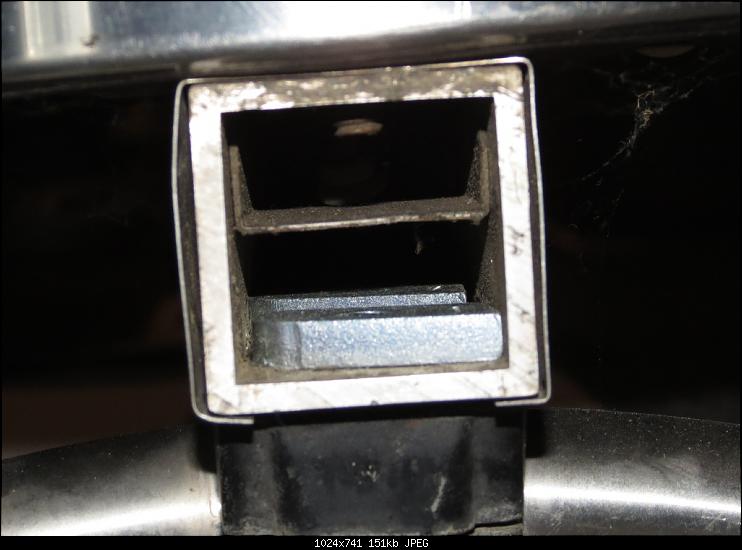

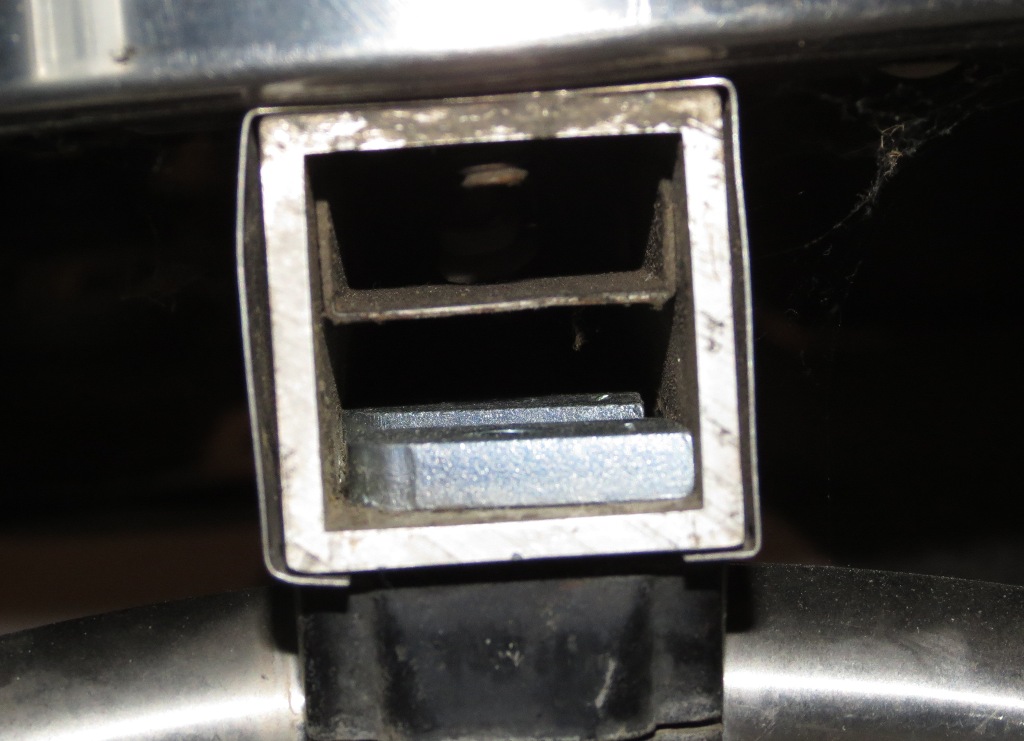

Von daher kann ich momentan nur mit diesem kleinen Einblick dienen:


Die VA-Blende ist nur ein C-Profil, das einfach über das 4-Kant Alu geschoben ist.
Das U-Profil im Inneren für die Kette scheint nur eingesteckt zu sein.
