The NEW DORMAN TrafiBEACON (Xenon)

Jango112 · 28.03.2018, 20:45

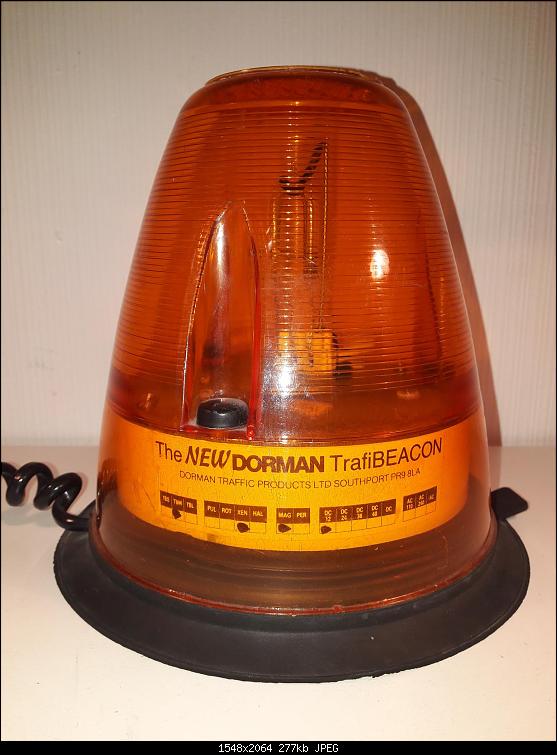

Diese The NEW DORMAN TrafiBEACON (Eigenschreibweise) ist eine Rundumleuchte des Herstellers Dorman Smith Trafic Products Ltd. aus Southport PR9 8LA England.
Als Lichtquelle dient hier eine Xenon-Blitzröhre.

Die Leuchte ist knapp 18 cm hoch, hat einen Durchmesser von knapp 16,5 cm (Außendurchmesser der Lichthaube).
Befestigt wird die Leuchte mit einem Magnetsauger.

Die Stromversorung erfolgt über ein ausreichend langes Spiralkabel mit einem Sirena-Universalstecker (wurde vermutlich durch einen Vorbesitzer umgebaut).

Klicke auf die Grafik für eine größere Ansicht

Name: 20180328_180017 (Copy).jpg
Hits: 1284
Größe: 276,8 KB
ID: 25242

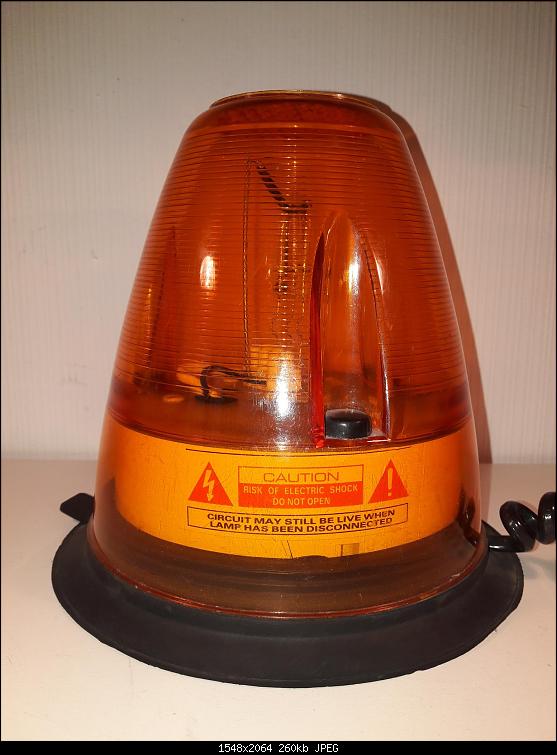

Ein Hinweis auf die Gefahren von Hochspannung befindet sich auf der dem Typenschild gegenüber liegenden Leuchtenseite.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180328_180053 (Copy).jpg
Hits: 1316
Größe: 259,9 KB
ID: 25243

Der Aufbau der Lichthaube gleicht der Drehspiegelausführung (daher wird auf die Beschreibung hier verzichtet).

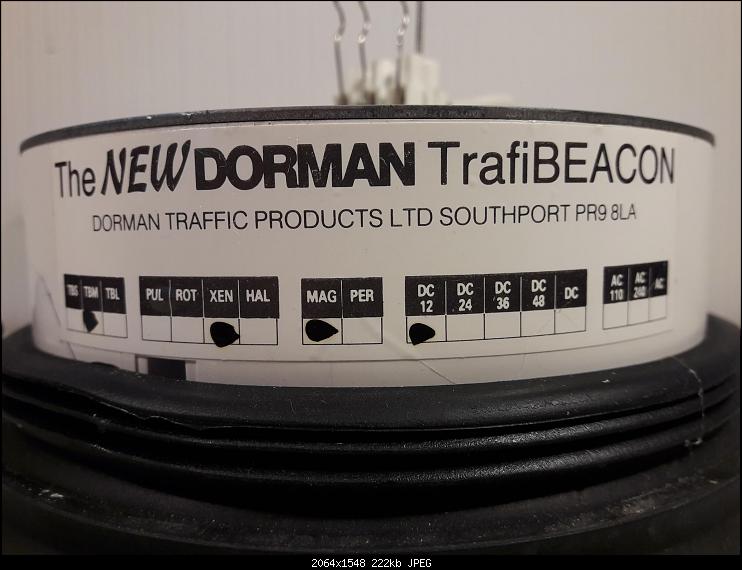

Das Typenschild nach dem entfernen der Lichthaube.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180328_180646 (Copy).jpg
Hits: 1310
Größe: 221,7 KB
ID: 25246

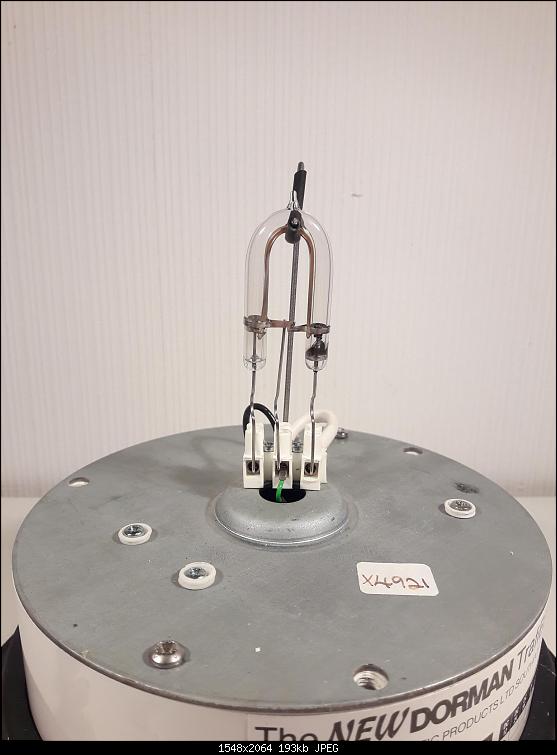

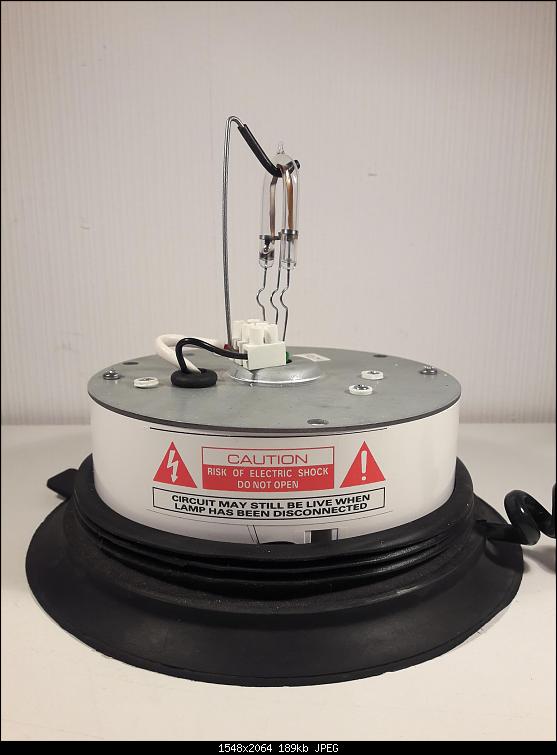

Wie bei der Drehspiegelausführung bildet eine 1 mm dicke Metallplatte die Basis für die Lichtquelle der NEW DORMAN TrafiBEACON.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180328_180540 (Copy).jpg
Hits: 1328
Größe: 189,3 KB
ID: 25244

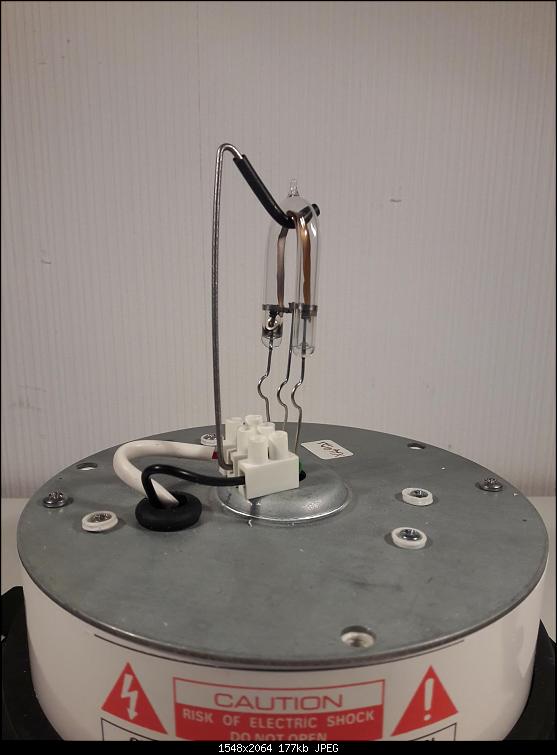

Blick auf die Blitzröhre.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180328_180557 (Copy).jpg
Hits: 1279
Größe: 176,9 KB
ID: 25245

Klicke auf die Grafik für eine größere Ansicht

Name: 20180328_180713 (Copy).jpg
Hits: 1298
Größe: 192,7 KB
ID: 25247

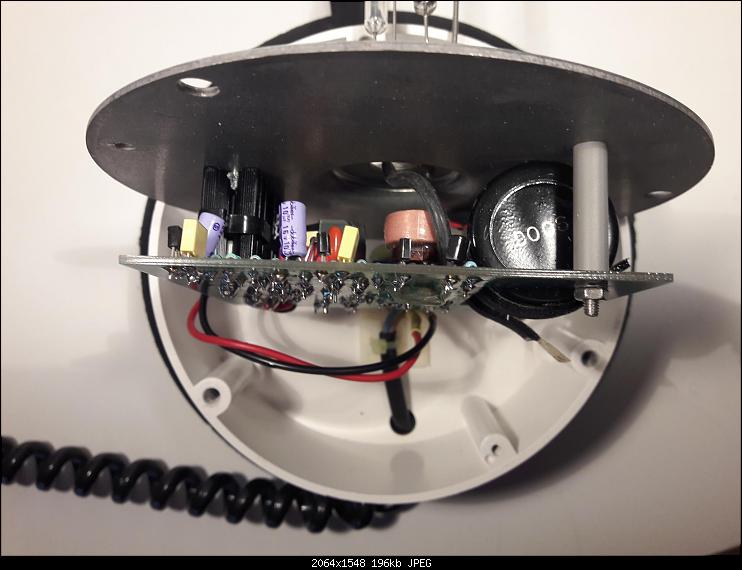

An der Unterseite befinden sich alle zur Erzeugung des Blitzsignals in der Röhre erforderlichen Bauteile.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180328_180848 (Copy).jpg
Hits: 1342
Größe: 235,2 KB
ID: 25248

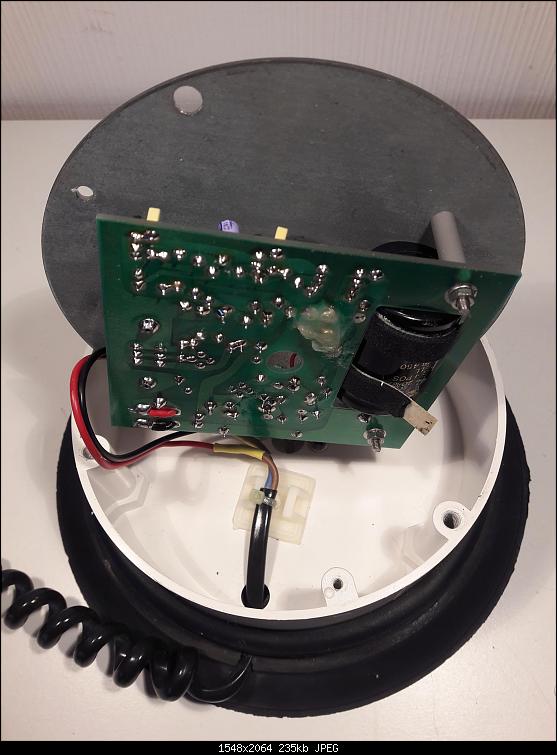

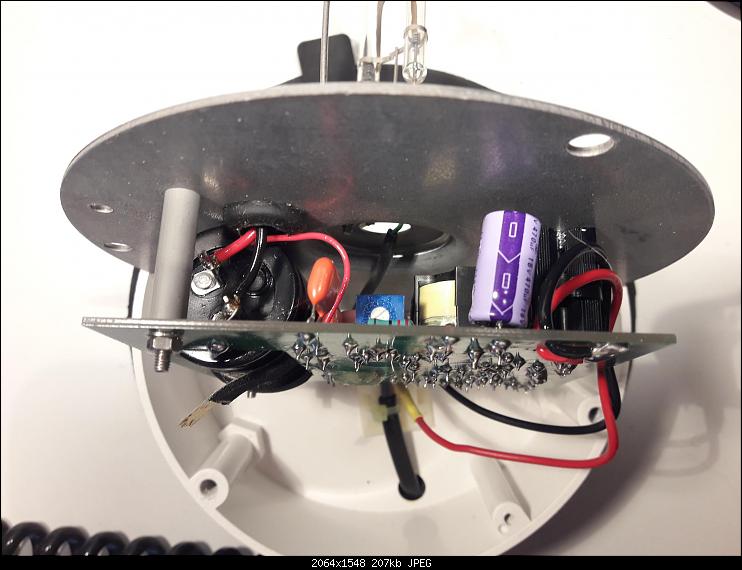

Nahaufnahme der Platine und Bauteile von zwei Seiten.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180328_180941 (Copy).jpg
Hits: 1318
Größe: 206,6 KB
ID: 25250

Klicke auf die Grafik für eine größere Ansicht

Name: 20180328_181024 (Copy).jpg
Hits: 1261
Größe: 195,8 KB
ID: 25251

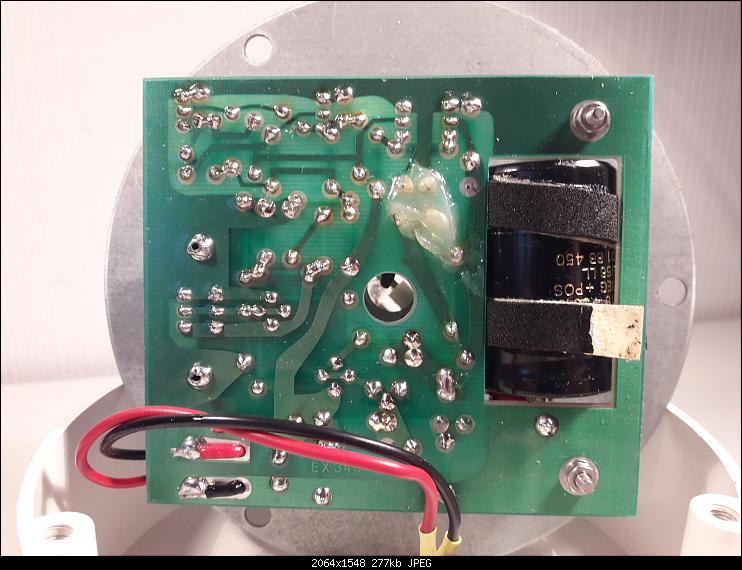

Platinenunterseite.

Klicke auf die Grafik für eine größere Ansicht

Name: 20180328_181044 (Copy).jpg
Hits: 1271
Größe: 277,1 KB
ID: 25249

Die Blitzausführung der NEW DORMAN TrafiBEACON erzeugt - very british - ein sehr langsames Doppelblitzsignal mit ca. 60 Doppelblitzen/Minute.
Da die Lichthaube, außer der horizontalen Riffelung über keine weitere Optik verfügt, wird das Licht kaum gebrochen oder umgelenkt. Die Blitzröhre ist aus jeder Blickrichtung als heller Streifen erkennbar.

Da an der Leuchte keine Zulassungskennzeichnungen vorhanden/erkennbar sind, dürfte es sich bei der Blitzausführung der NEW DORMAN TrafiBEACON um ein Produkt für den britischen, bzw. nicht-europäischen Markt handeln.

Zu diese Leuchte gibt es kein Video.
Blitzleuchten sind bekanntlich sehr schlecht zu filmen.
