Topas Blitzer K-XPS 1

[Toto]

Hallo zusammen,

ich habe hier eine Frage zu der Leistungselektronik der Blitzer.

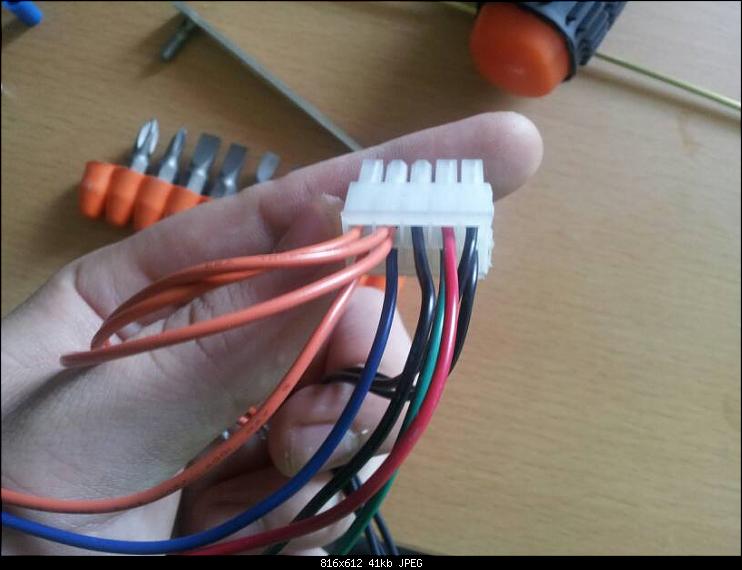

Für den unteren Stecker habe ich einen Gegenstecker mit Kabeln dran.

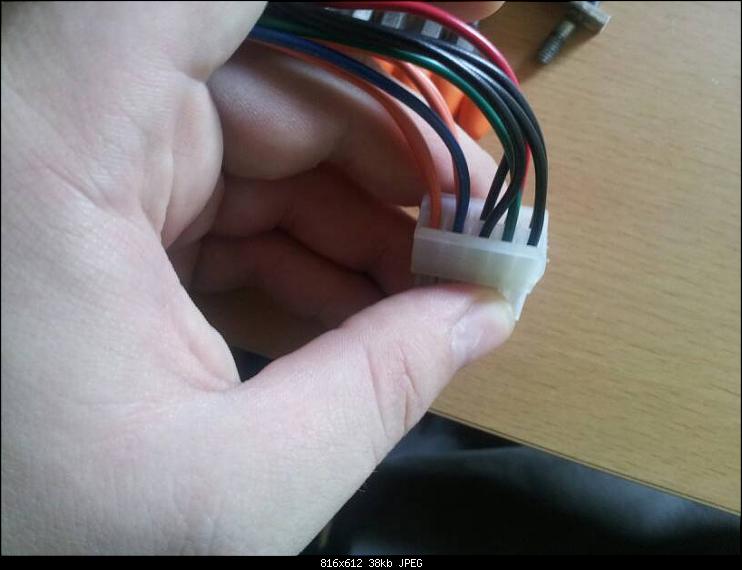

Es hängen einige Kabel aus dem Molex Stecker.





Hoffe, ihr könnt mir beim Anschluss helfen.

Edit: Habe was gefunden:

1:
2: Blaulichtkontrolle links
3: Blitzmuster synchroner Einzelblitz
4: RKL Masse
5: RKL Ein
6: Blaulichtkontrolle rechts
7: Blitzmuster asynchroner Einzelblitz
8: Blitzmuster synchroner Doppelblitz
9: RKL Masse
10: RKL Ein

Wie schließe ich das jetzt an? Soll ich die Kabel z.B. für RKL Ein oder RKL Kontrolle li / re jetzt einfach vom Kabelbaum abschneiden und mit denen der Elektronik verbinden?

[Toto]

Die Hitze is schuld gewesen. Natürlich müssen die kabel der Leistungselektronik an die, an denen vorher die Drehspiegel hingen.

Danke trotzdem

[A. Adam]

Moin moin,

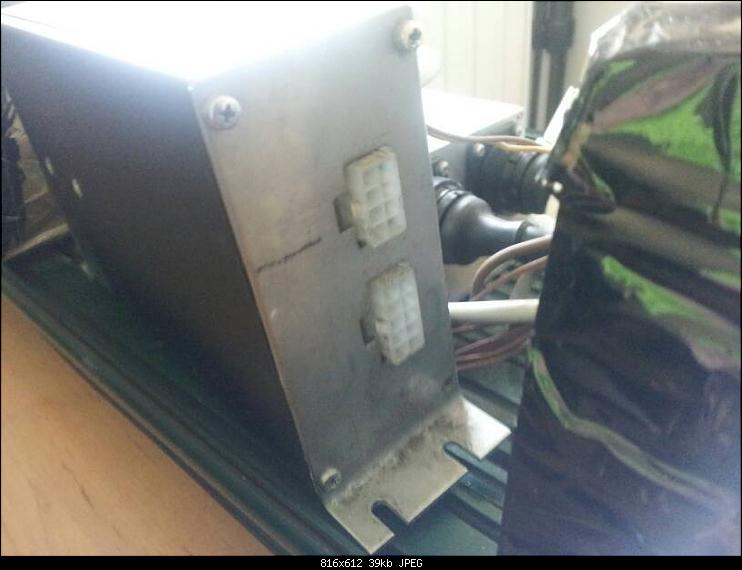

wie ist bei der Leistungselektronik der K-XPS 1 denn der obere, 8-polige Molex (X2) belegt?

Gruß
Alex
