FS AeroDynic 24MEAH

Mars Light · 12.11.2021, 13:52

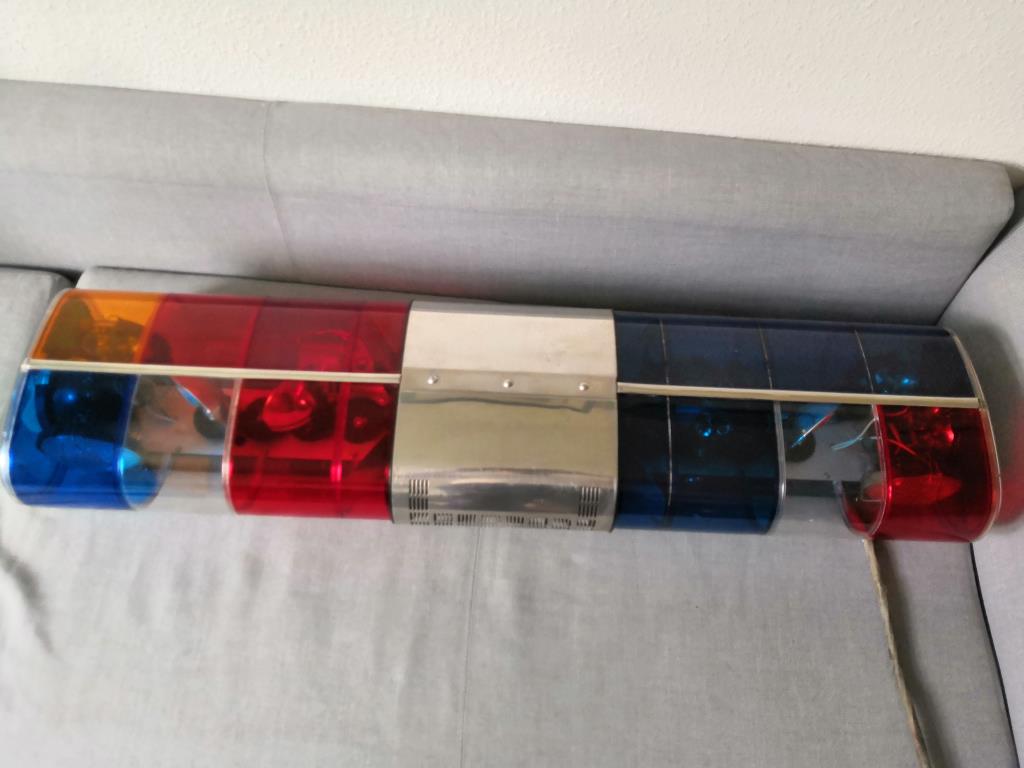

Hat sich ja sicherlich schon rumgesprochen, dass die Aerodynic von Harm es sicher und wahnsinnig gut verpackt zu mir geschafft hat.

Hersteller: Federal Signal
Typ: AeroDynic
Model: 24MEAH
Series: A1H
Volt: 12V
Produktionsjahr: ? Der Aufkleber auf dem Motor (8422B111-25 Type-1) gibt leider keine Auskunft, vermutlich Mitte der 80er.

Sie ist in ganz gutem Zustand. Ein paar Schrauben müssen entrostet werden.
Trotzdem gibt es eine to-do Liste:
- original Kabelbaum einbauen
- connector Terminal samt Halterung organisieren
- Metalloberflächen polieren, inkl. einiger Dutzend Schrauben
- sealed beam sortieren, da zig verschiedene Typen verbaut sind
- bei den Hauben werde ich mich an an der Boston Metro Police orientieren

SaschaUE · 14.11.2021, 00:41

Ein wirklich sehr schöner Balken!!
Bosten Metro Design wäre mega!

Mars Light · 14.11.2021, 12:16

Ja, die Herausforderung wird sein, die Haubensegmente in der richtigen Farbe und Form zu haben.

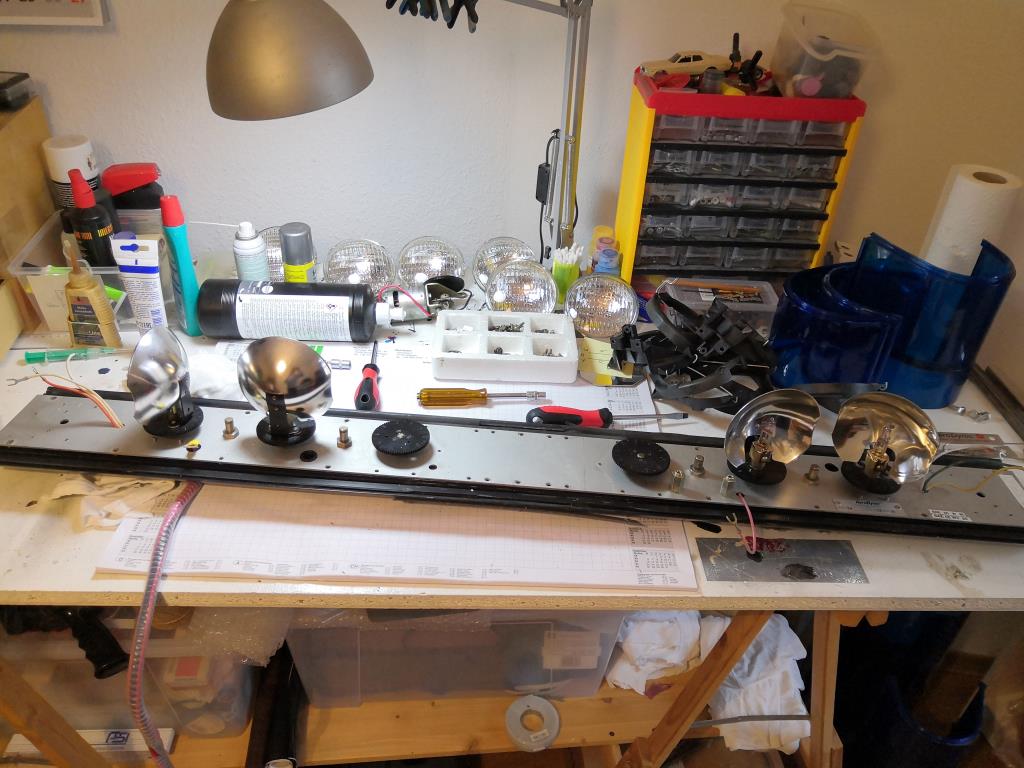

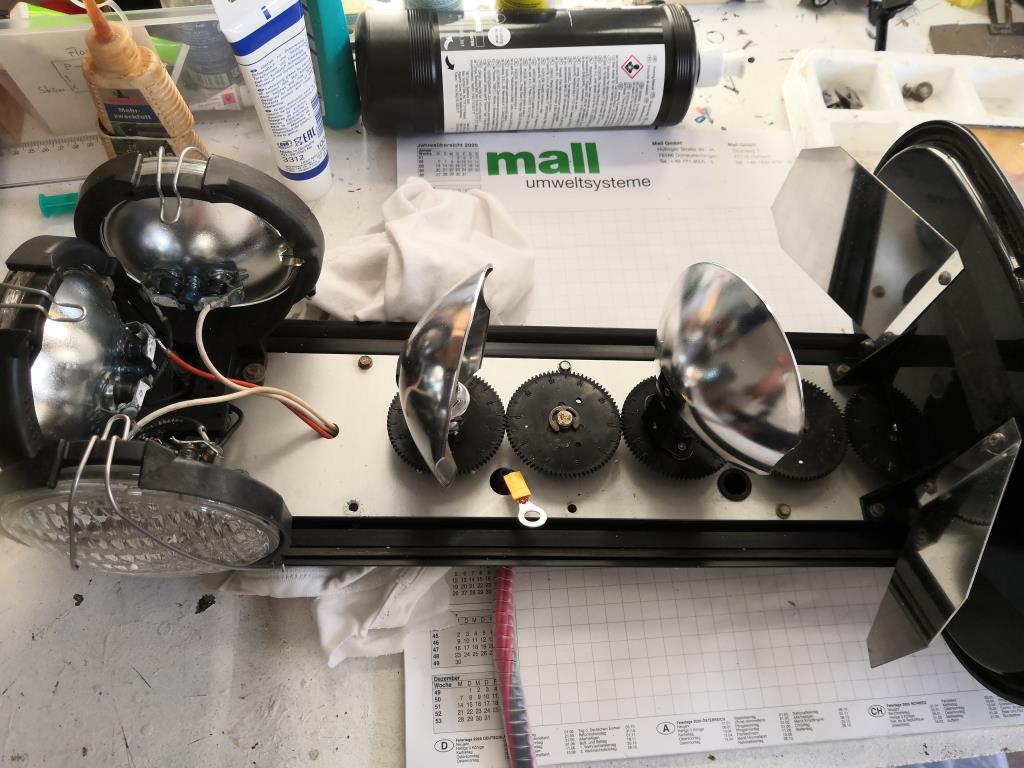

Die bar ist nun stripped. Daher auch der Begriff Stripbar

Leider ist die Verkabelung deutlich zurückgebaut und verändert.
Ich werde die Kabel mit den richtigen Farben verlängern und somit wieder an das Terminal korrekt verkabeln.

Wastel · 17.11.2021, 20:01

Wie hast du es geschafft die Hauben zu zerlegen? Oder sind es nur Ersatzteile ?

Bei meinen sind die immer geklebt und so nicht zu trennen.

Mars Light · 17.11.2021, 20:28

Das ist eine Wissenschaft für sich.
Wichtig sind: Wärme, ein Hebel an der richtigen Stelle und Geduld.

Manchmal sind die Teile bombenfest verbunden, manchmal fällt es fast so auseinander.

Mars Light · 18.11.2021, 11:55

Ich bin schon ganz gut vorangekommen.

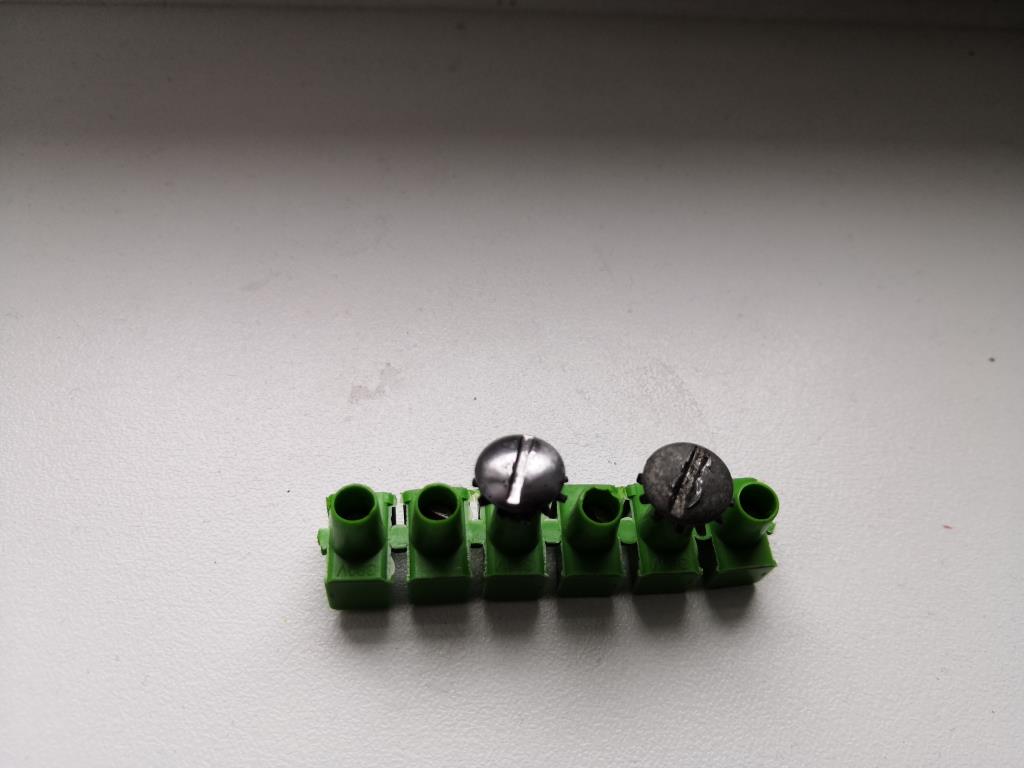

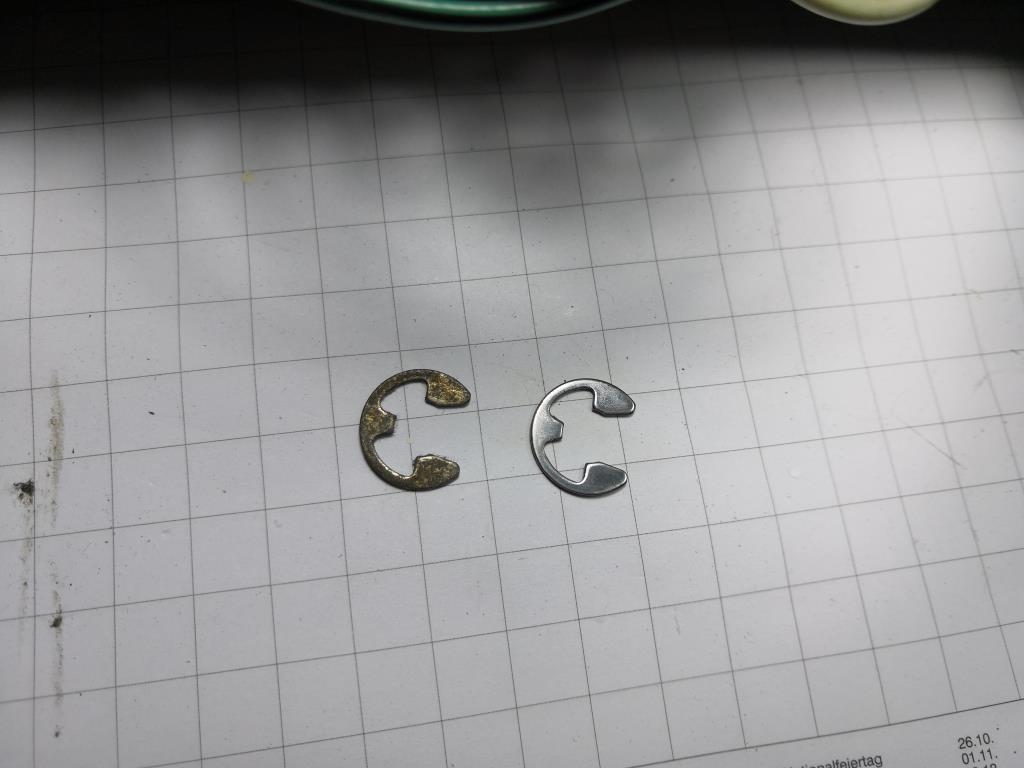

Hier mal noch ein paar Schrauben und Klemmringe, die ich aufgearbeitet habe.

Leider werde ich die lightbar erneut auseinander nehmen müssen, da beim ersten Test zwar der Motor dreht, aber die Zahnräder verhaken. Vermutlich liegt ein Kabel im Kabelkanal im Weg oder ähnliches...

Naja, es lief bisher zu einfach...

Mars Light · 19.11.2021, 16:41

Mit den aktuell verfügbaren Segmenten und sinnvollen/ realistischen Konstellationen ergibt sich das Bild hier:

Mars Light · 19.11.2021, 16:43

Alternativ ginge noch (Draufsicht, oben ist Front, unten rear)

RCBB Spk RRBC
BBBB Spk RRBB

oder

BBBB Spk BBBB
RRCR Spk RCRR

Mars Light · 26.11.2021, 14:40

Da ich zur Zeit freigestellt bin, hab ich etwas mehr Zeit um die AeroDynic zu vollenden.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20211118_105116_Medium.jpg
Hits: 908
Größe: 160,1 KB
ID: 27386

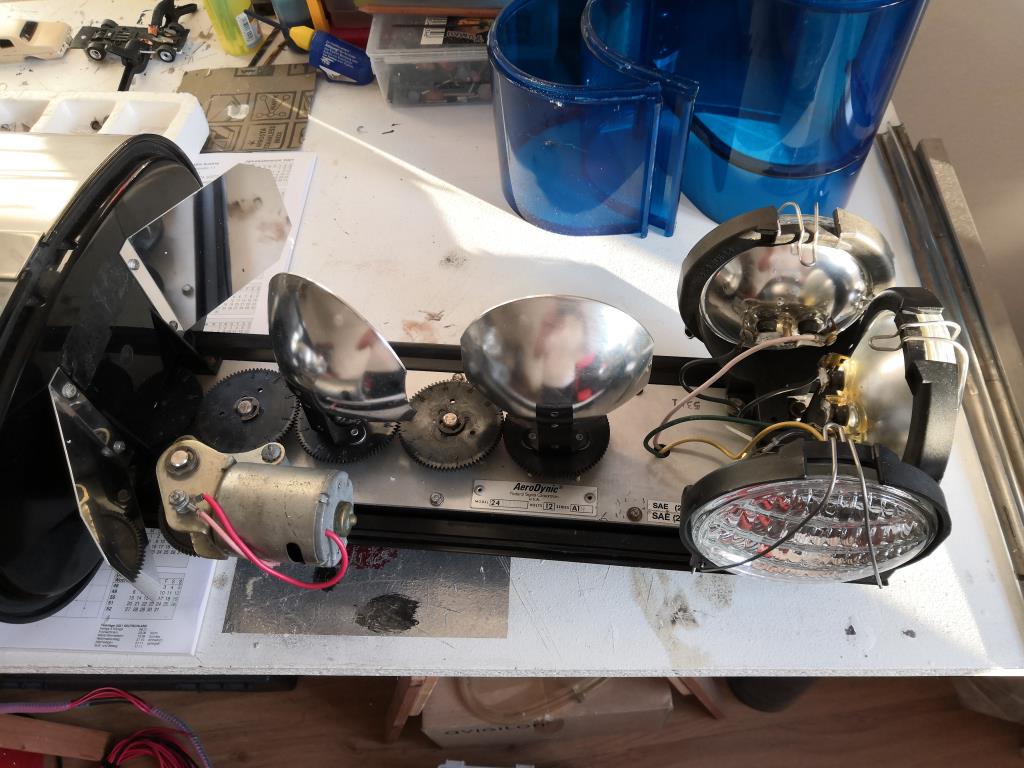

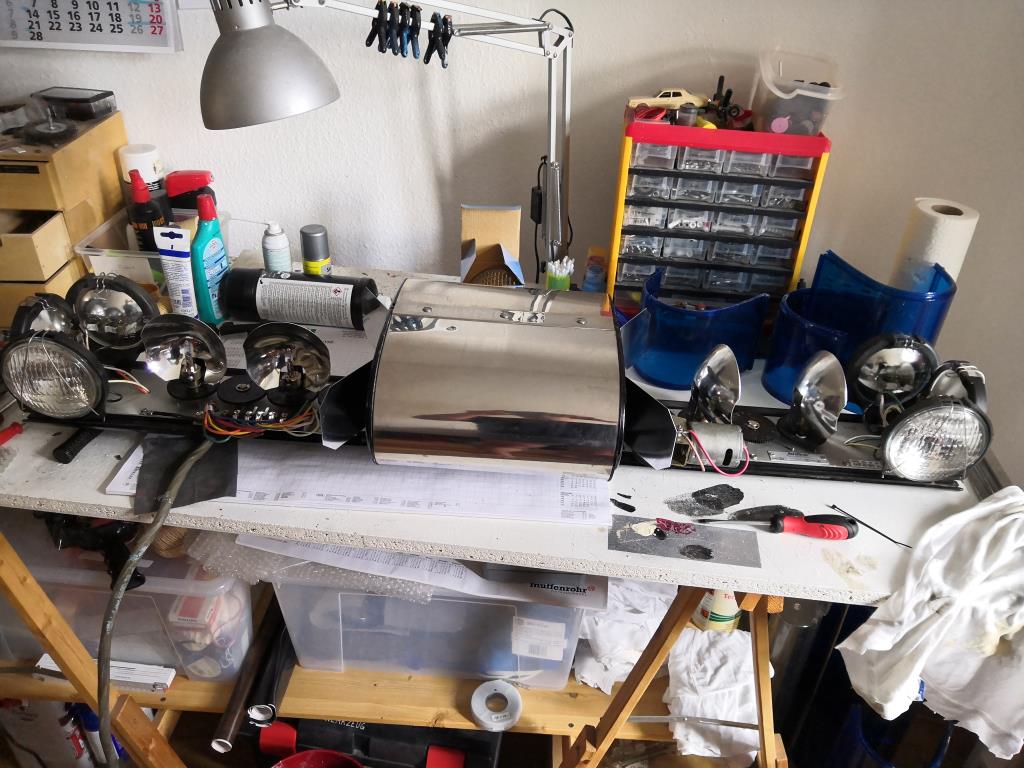

Hier ist die Rotator Einstellung noch nicht wie in der Endfassung. Ich habe die 4 Stück mit je einer viertel Drehung versetzt eingestellt.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20211126_105102_Medium.jpg
Hits: 853
Größe: 111,3 KB
ID: 27387

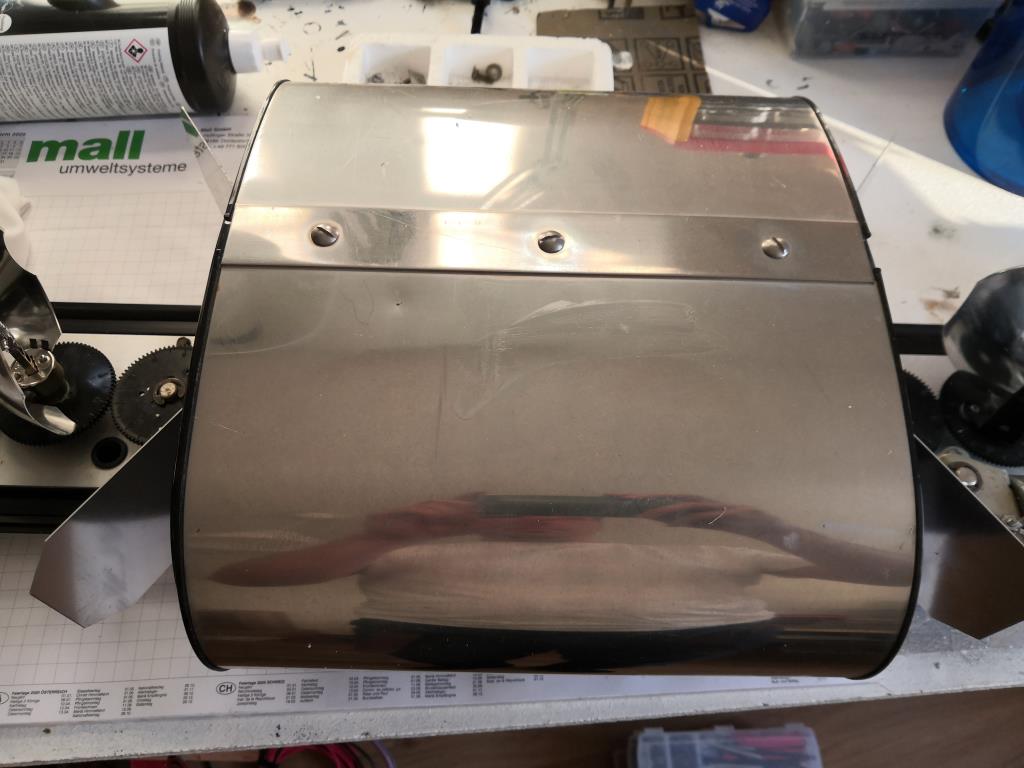

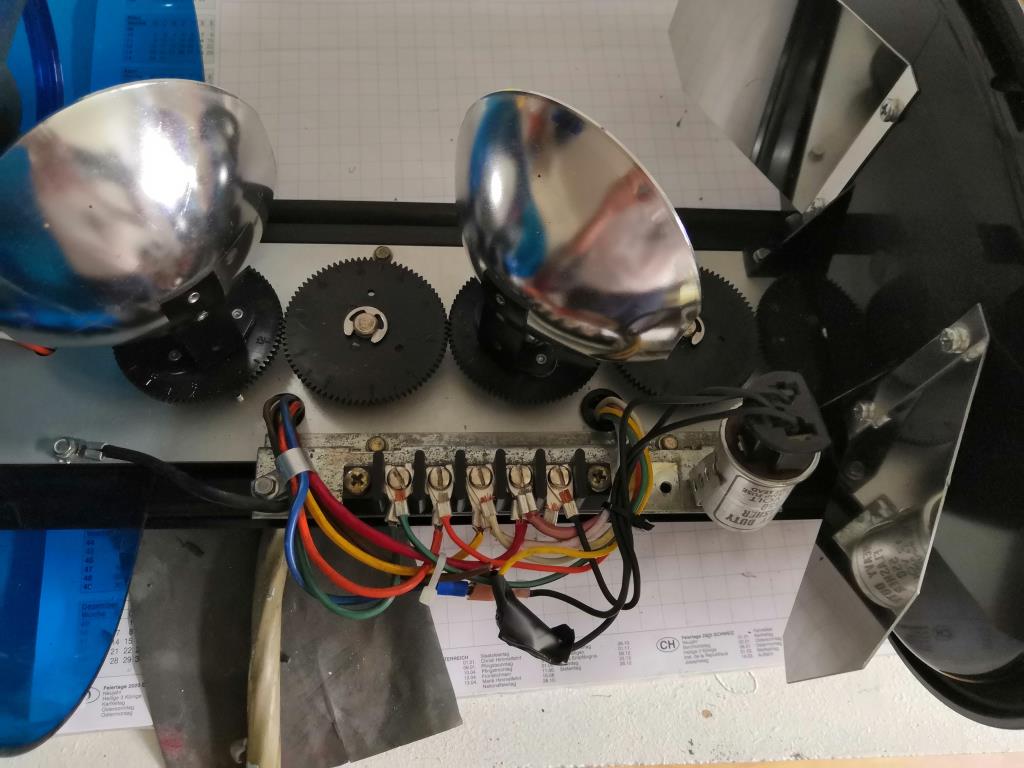

Ein Terminal ist gefunden und der Flasher hat auch seinen Platz.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20211126_105302_Medium.jpg
Hits: 868
Größe: 108,7 KB
ID: 27388

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20211126_105311_Medium.jpg
Hits: 856
Größe: 135,6 KB
ID: 27389

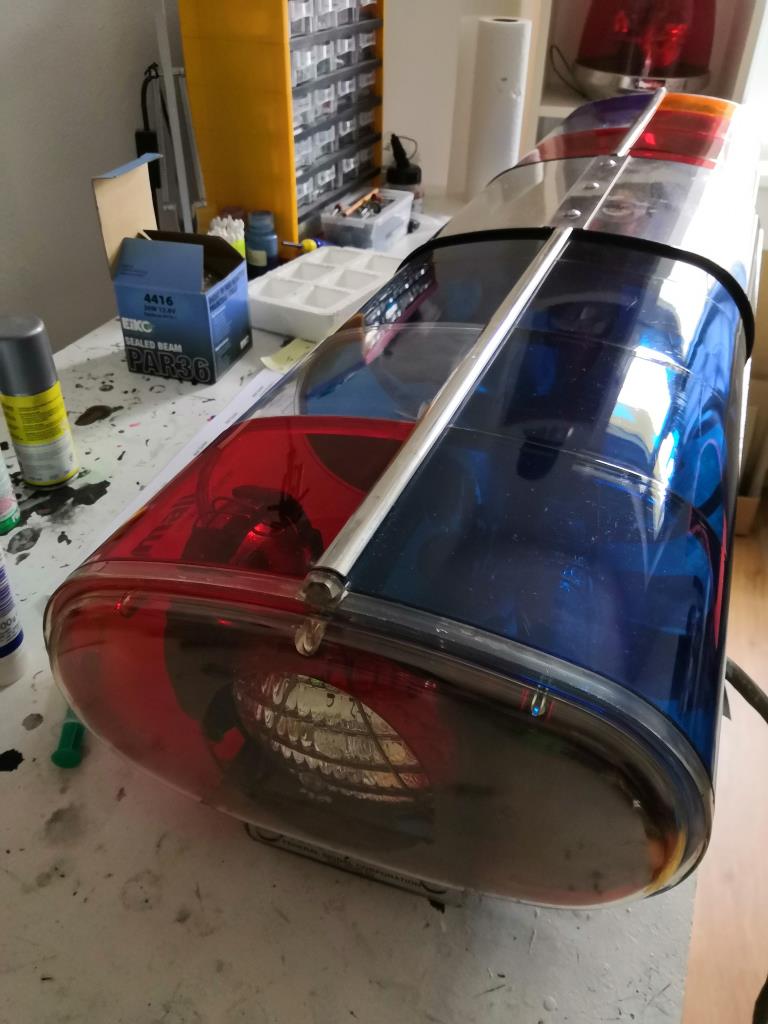

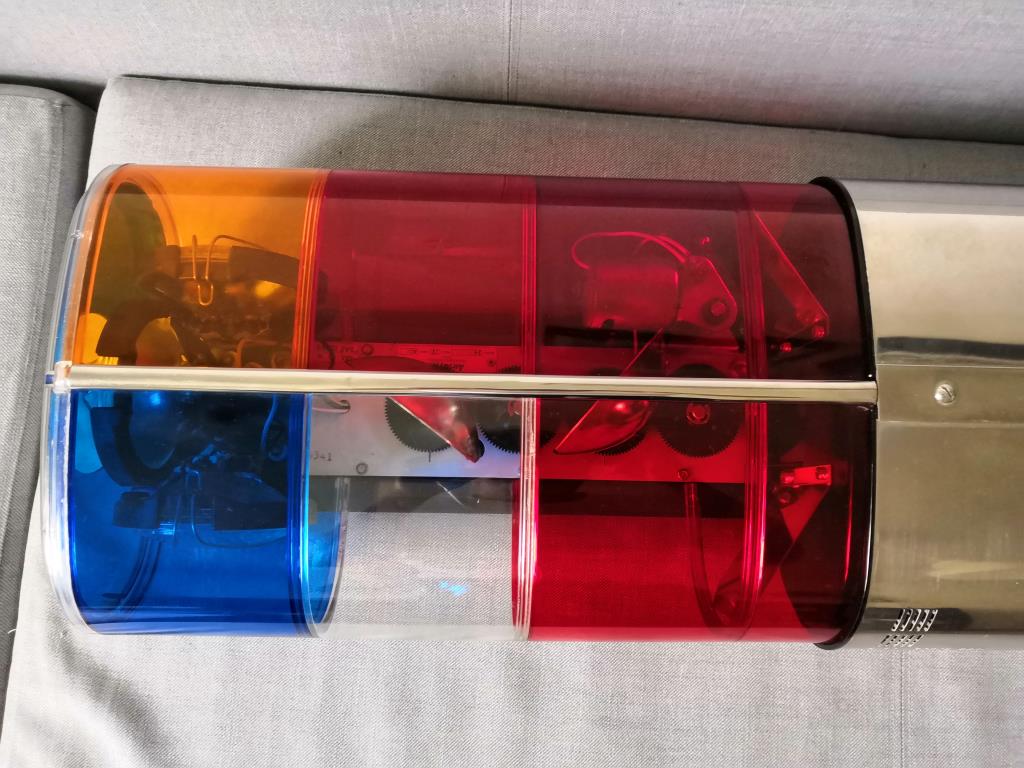

Man beachte die Endfilter, die sich nicht unbedingt nach der jeweiligen Hauptfarbe der Seite orientieren.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20211126_105655_Medium.jpg
Hits: 855
Größe: 120,6 KB
ID: 27390

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20211126_105703_Medium.jpg
Hits: 895
Größe: 78,2 KB
ID: 27391

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20211126_105710_Medium.jpg
Hits: 879
Größe: 133,8 KB
ID: 27392

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_20211126_105715_Medium.jpg
Hits: 878
Größe: 144,6 KB
ID: 27393

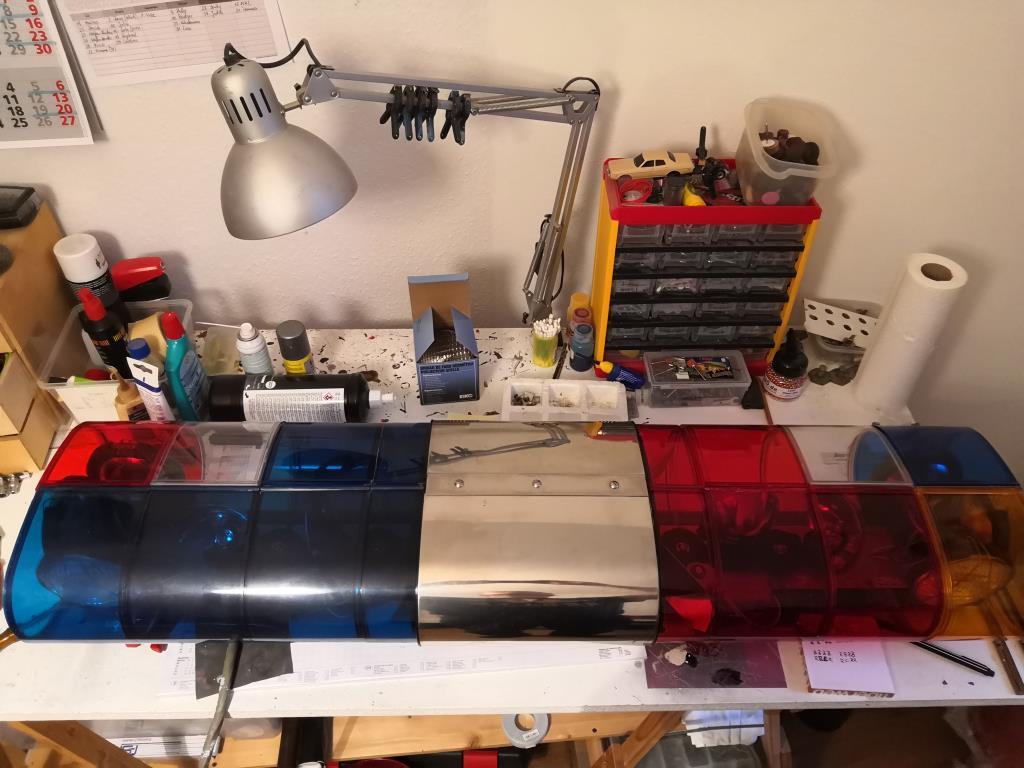

Endergebnis

Mars Light · 26.11.2021, 14:41

Und natürlich ein Video:

https://www.youtube.com/watch?v=FvklM9JaEkU

SaschaUE · 27.11.2021, 20:08

Besonders von Vorn ne echt geniale Farbgebung!
Ein wirklich sehr schöner Balken!

Mars Light · 28.11.2021, 09:42

Ich hätte gerne auch hinten diese Variante übernommen, aber durch die halben Segmente war ich etwas eingeschränkt.

Mars Light · 10.12.2021, 14:24

Zitat:

Zitat von Wastel

Wie hast du es geschafft die Hauben zu zerlegen? Oder sind es nur Ersatzteile ?

Bei meinen sind die immer geklebt und so nicht zu trennen.

Ich habe gerade nagelneue Hauben (2er Segmente für die 22er Serie) auseinandergenommen.
Kein Klebstoff, nur Silikon. Ich brauchte sie nur normal demontieren und nun habe ich jede Menge einzelne NOS Segmente.

Ob Federal Signal mittlerweile am Leim spart? Oder vielleicht ist es nur bei den kürzeren Hauben so?
