[Benno]

Zitat von Mars Light

... Schau doch mal sugarland express. Da wimmelt es vor Mars lightbars.

Ja zu sehen sind da genug, aber leider ohne Detail- und Großaufnahmen vom Inneren der Balken.

Sind zwar einige Varianten und Kombinationen zu sehen aber nicht in puncto "Innengestalltung" eines Spectrasystem.

[Benno]

Zitat von Mars Light

https://youtu.be/2-EpTnjiCKQ

Bei der blauen sieht man den Spiegel in der richtigen Position. ...

Das Vergleichsbild ohne Haube ist meine ich sogar von dem Aurorasystem aus dem Video.

[Benno]

Zitat von Blaulicht

So wie das aussieht, hatte der doch dann ein anderes Mittelteil.

Sorry, da steht bei mir gerade einer auf der Leitung.
Welches Mittelteil meinst du?

[Eisemännchen]

Zitat von Benno

Ohne Pappe geht es nicht!

Habe jetzt mal angefangen anhand einer Abbildung aus einem MARS-Katalog und einem Foto von nem Aurorasystem ein Papp-Model eines Diamond-Mirror zu basteln.
Anhang 26697
Die Höhe und die Maße der Abkantung unten habe ich von den Spiegeln der US-Army Spectrasysteme übernommen.

Hier mal im direkte Vergleich zur Abbildung im Katalog
Anhang 26696

und zum Foto
Anhang 26695

Das kommt, denke ich, doch schon ganz gut hin. Oder wie seht ihr das?

Fertigst Du die Spiegel dann selbst nach der Schablone an oder lässt Du sie anfertigen?
Auf jedenfall klasse Arbeit.

[Benno]

Zitat von Eisemännchen

Fertigst Du die Spiegel dann selbst nach der Schablone an oder lässt Du sie anfertigen? ...

Wollte ich, sofern ich entsprechendes Material finde, selber bauen.

Als Material würde ich, wie es die Spiegel der US-Army Spectrasysteme auch sind, dünnes einseitig Spiegelpoliertes Alu nehmen. Das sollte sich auch nicht schwieriger zuschneiden und falten lassen als der Pizzakarton.

[Blaulicht]

Zitat von Benno

Sorry, da steht bei mir gerade einer auf der Leitung.
Welches Mittelteil meinst du?

Bie dem Mars den du mit Spiegel bauen willst, deckt ja das breite Mittelteil die hälfte ab, und der Zeichnung sind da doch schmälere eingezeichnet.

Ich nehme jetzt einfach mal an, dass bei "4 Rotators und Mirrors", Hauben zersägt wurden und verbreitert, und mittig nur noch ein schmales Aluteil sitzt.

[Benno]

Zitat von Blaulicht

Bie dem Mars den du mit Spiegel bauen willst, deckt ja das breite Mittelteil die hälfte ab, und der Zeichnung sind da doch schmälere eingezeichnet. ...

Die Zeichnungen stellen das wohl nur stark vereinfacht und nicht maßstabsgetreu dar. Es sind ja sogar gleichlange 54" Balken nicht gleich lang gezeichnet.

Wie breit die Alu-Abdeckungen ausfallen hängt denke ich eher mit der breite der Balken zusammen.

Habe da zwar nur den schwarzen "all light" als Vergleich. Da haben die Hauben noch die normale Länge (6 Filterfelder in der geraden). Und anhand des Schildes auf der einen Abdeckung kann ich auch deren ungefähre Breite einschätzen - die sind jeweils etwa 3" breit.
Bei gleicher Haubengröße mußten die Abdeckungen bei meinem 54" Balken aber jeweils etwa 6" Breit sein. Daher ist davon auszugehen, das es sich bei dem schwarzen um einen 48" Balken handelt.

Zitat von Blaulicht

... Ich nehme jetzt einfach mal an, dass bei "4 Rotators und Mirrors", Hauben zersägt wurden und verbreitert, und mittig nur noch ein schmales Aluteil sitzt.

Das wäre natürlich eine Möglichkeit mehr Haubenfläche zu erhalten.

[Benno]

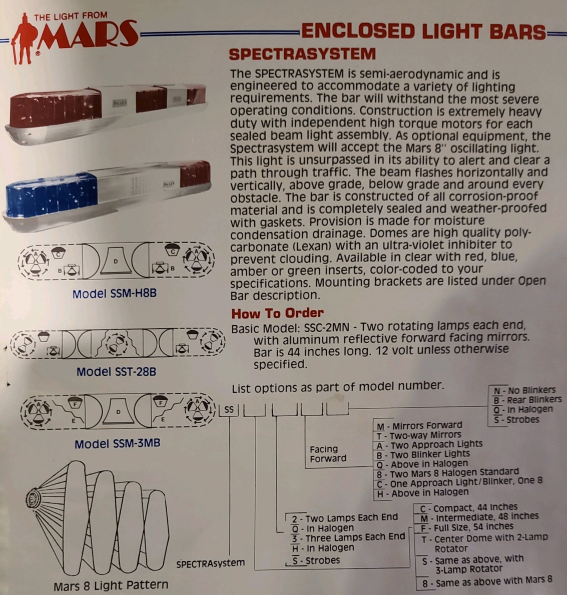

Bin mit den Spiegeln bzw. der Anordnung der Dreher noch nicht weiter aber kürzlich gab es auf elb neue (mir noch nicht bekannte) Bilder von einem 86er Katalog in dem auch noch das Spectrasystem drin ist.



Ist zwar noch nicht des Rätsels Lösung aber zumindest ein weiteres Puzzleteil.

[Mars Light]

Laut der Zeichnung wurden die Hauben nicht geteilt.

[Benno]

Zitat von Mars Light

Laut der Zeichnung wurden die Hauben nicht geteilt.

Ja, sieht so aus!
Scheint dafür aber auch länger als die "Full Size" 54" zu sein.
Auf jeden Fall sind die Abdeckungen zwischen den Hauben bei dem abgebildeten All-Light Spectra breiter als es bei meinem Nachbau (ohne Verlust an Haubenfläche) möglich gewesen war.
Kann man ja gut anhand des MARS-Schildes abschätzen. Diese großen Schilder sind etwa 4" breit und die Abdeckungen gut doppelt so breit - also 8". Das wären dann pro Abdeckung 2" mehr, womit der abgebildete All-Light wohl 58" breit sein dürfte.

Da scheint sich bei Modellvielfalt und Ausführung mit der Zeit einiges geändert zu haben. Die anderen Katalogauszüge kann ich zwar nicht genau datieren, aber bei einem steht unten TriLite, Inc. mit dabei - scheinen also die "neueren" zu sein.

[Mars Light]

Gute Recherche trotzdem.
