DO-RAY 4002 beacon light

[Mars Light]

Zur Funktionsweise:
Über den Standardmotor von Bosch wird der sealed beam Holder angetrieben.
Das Plus kommt innen durch die Antriebswelle und wird bis nach oben zu den sealed beams durch die hohle Konstruktion geführt.

Sieht man hier sehr gut:

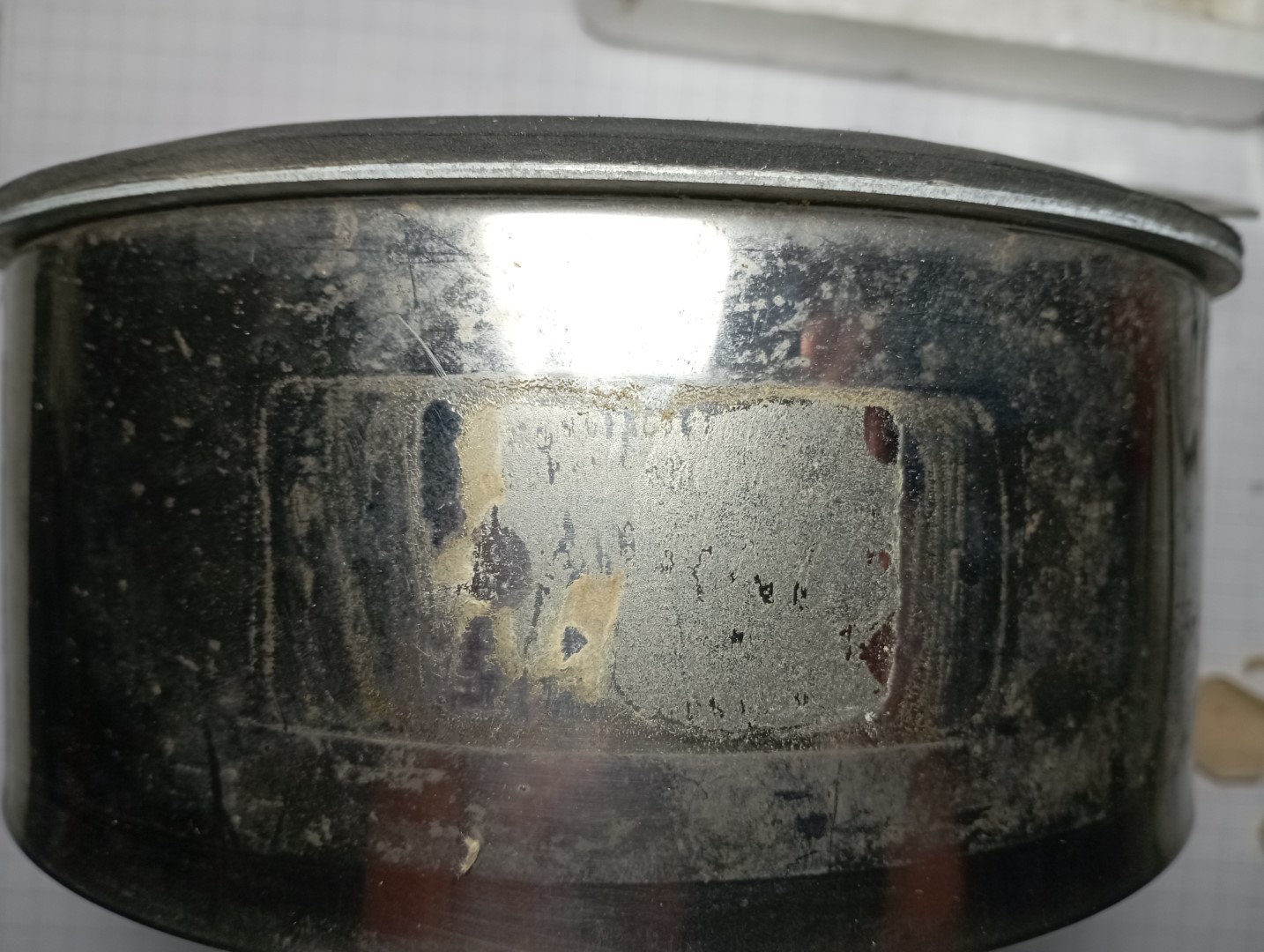

Die entgültige Bestätigung für das Modell 4002 von DO-RAY erhielt ich bei der Identifikation der Überreste des Typenschildes.

Viel sehen kann man nichts, aber wenn man das im richtigen Lichtwinkel betrachtet, dann sieht man die Buchstaben "D" + "R" + "A" und "Y".


Auch kann man das Wort "Toronto" erahnen. Das hilft aber nicht weiter, da beide Versionen dies enthalten. Also entweder "Colo. City, CO - Toronto" oder "Chicago - Toronto"

[Benno]

Zitat von Mars Light

Zur Funktionsweise:
Über den Standardmotor von Bosch wird der sealed beam Holder angetrieben.
Das Plus kommt innen durch die Antriebswelle und wird bis nach oben zu den sealed beams durch die hohle Konstruktion geführt.

Sieht man hier sehr gut:
Anhang 29075
...

Habe ich so noch nicht gesehen.
Die Kabelführung oben ist nicht so schön (hätte man auch gleich unterhalb des oberen Halters rausführen können) aber davon abgesehen eine elegante Lösung.

Und wie wird die Achse angetrieben? Über denn gepressten 6-Kannt am unteren Ende?

[Mars Light]

Aus dem Motor kommt das Außengewinde (als Gegenstück zum langen 6-kant). Innen hohl und mit einem + Dorn (der vom kompletten Motor isoliert ist).
Auf den Dorn wird dann das Kabel (siehe oben) gesteckt.

Ich mache dazu noch Fotos

[Mars Light]

Hier sieht man das Teil was vom Motor kommt.
Auf die große Mutter kommt dann die untere SB Halterung.

[Benno]

Ah, ok - danke!

Dann ist das kleine Rohr also nur die Isolierung der Steckverbindung.

[Mars Light]

Du meinst die graue Hülse aus Kunststoff?

[Benno]

Zitat von Mars Light

Du meinst die graue Hülse aus Kunststoff?

Ja, genau!

Dachte erst, das es aus Metall und mit dem unteren Halter fest verbunden ist.
