Standard Anschlussfrage MS-3x0: Frontblitzer (F3)

Hallo zusammen,
ich verbaue gerade eine MS-300.

Hierbei ist folgende Konfiguration gewählt:

Nr. 29
DIP 6: ON
BCD: C
Bezeichnung: DIN Kompr.Sig FB

Frage ist nun, ob die Frontblitzleitung (X1.1) nach Anschlusstabelle über F3 (X1.8) geschaltet wird?

Hab dazu noch nichts gefunden.

Danke euch.

Gruß
Florian




Alabama ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 03.08.2025, 16:01   #2
diemelbecker

Gold-Mitglied

Benutzerbild von diemelbecker

Name: Niklas
Registriert seit: 07.09.2012
Ort: Melbeck
Beiträge: 2.526
Standard

Zitat:
Zitat von Alabama Beitrag anzeigen
...
Nr. 29
DIP 6: ON
BCD: C
Bezeichnung: DIN Kompr.Sig FB

Frage ist nun, ob die Frontblitzleitung (X1.1) nach Anschlusstabelle über F3 (X1.8) geschaltet wird?

...
Genau so wie du es sagst, verstehe ich das.

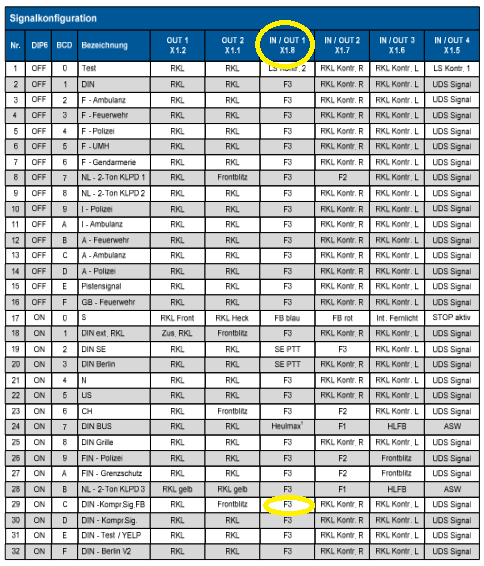

Miniaturansicht angehängter Grafiken
Klicke auf die Grafik für eine größere Ansicht

Name:	MS_300_Frontblitzer.jpg
Hits:	10
Größe:	87,4 KB
ID:	30400




125 Jahre Freiwillige Feuerwehr Melbeck
diemelbecker ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 03.08.2025, 17:40   #3
Alabama

Silber-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Alabama

Name: Florian
Registriert seit: 25.07.2006
Ort: Tirschenreuth
Beiträge: 1.507
Standard

Zitat:
Zitat von diemelbecker Beitrag anzeigen
Genau so wie du es sagst, verstehe ich das.

Ich stelle die Frage anders:
Gibt es in der Standardprogrammierung eine eigene Leitung um den Frontblitzerausgang zu aktivieren?
Denn in der gewählten Konfiguration ist auf dem Ausgang X1.1 keine Last,
in der Konfiguration mit BCD auf D ist Last drauf.

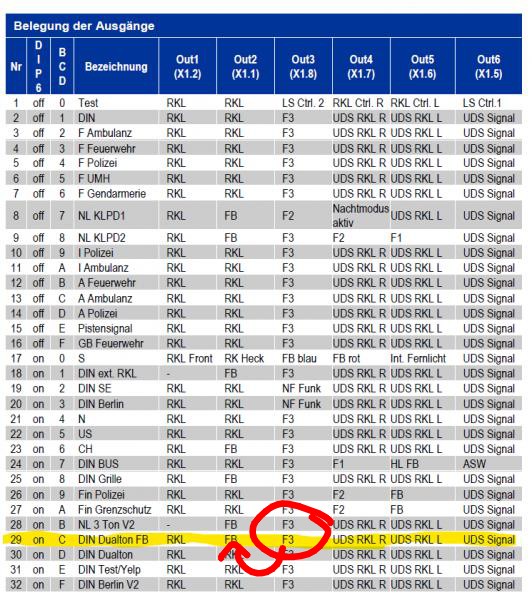

Angehängte Grafiken






Geändert von Alabama (03.08.2025 um 17:57 Uhr).
Alabama ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 03.08.2025, 19:35   #4
diemelbecker

Gold-Mitglied

Benutzerbild von diemelbecker

Name: Niklas
Registriert seit: 07.09.2012
Ort: Melbeck
Beiträge: 2.526
Standard

Was meinst du mit Last?
Einfach ausprobieren (Spannung bzw. Masse auf X1.8) hast du gemacht?




125 Jahre Freiwillige Feuerwehr Melbeck
diemelbecker ist offline   Privat Nachricht senden Mit Zitat antworten
