? BT6 an TOP1 ?

[max a.]

Hallo,
ich weis das dieses Thema schon mehrmals im Forum aufgetaucht ist!
Ich hab mir auch meiner Meinung nach fast alles durchgelesen.

Jetzt die Fragen: Kann jemand Bilder von der Anschlussleitung vom BT6 zu TOP1
machen? Muss man zwischen das BT6 und den TOP1 noch Relais setzen, da es
zwei dicke kabel gibt, ich glaube nicht das die Dünnen Anschlüsse vom BT6 das
aushalten! Wie dick müssen den die Kabel sein?
Welche pins haben welche Funktion?

Was für Stecker sind den das vom BT6? Kann man die bei Conrad oä. bestellen?

(Versorgungsspannung hab ich schon mal getestet - Die fehlermeldung bei der die vier LEDs blinken funktioniert!)

[kangoo1989]

Zitat von max a.

Hallo,
ich weis das dieses Thema schon mehrmals im Forum aufgetaucht ist!
Ich hab mir auch meiner Meinung nach fast alles durchgelesen.

Jetzt die Fragen: Kann jemand Bilder von der Anschlussleitung vom BT6 zu TOP1
machen? Muss man zwischen das BT6 und den TOP1 noch Relais setzen, da es
zwei dicke kabel gibt, ich glaube nicht das die Dünnen Anschlüsse vom BT6 das
aushalten! Wie dick müssen den die Kabel sein?
Welche pins haben welche Funktion?

Was für Stecker sind den das vom BT6? Kann man die bei Conrad oä. bestellen?

(Versorgungsspannung hab ich schon mal getestet - Die fehlermeldung bei der die vier LEDs blinken funktioniert!)

Hi

Nein man muss kein Relais dazwischen schalten.
Wie du ja sicherlich weißt wird die TOP1 digital gesteuert.
D.h. die Kabel Leiten Keinen Strom sondern nur Signale.
Der Balken wird mit Dauerstrom Versorgt, also am Balken
hast du ein dickes Rotes und schwarzes Kabel.
Der Rest ist Datenübertragung.

Wie jetzt die Pinbelegung ist, kann ich dir nicht sagen,
das sollen mal die Experten hier machen.

Ich hoffe ich konnte dir ein bisschen weiterhelfen.

mfg Johnny

[Hilde 30-23]

Ich würde auch supergerne mal einen wunderschön und vorallem leicht einsichtlichen Verdrahtungsplan erstellen. Schön grafisch, bestens gekennzeichnete Kontakte.

Würde sich die Firma Pintsch Bamag mit der Fremdveröffentlichung von Anschlussplänen nicht so anstellen, wäre dies auch schon längst geschehen.

[rtk6sl]

Naja... aber auf der Seite von denen bekommst du doch den Plan...


Aber die Kopien sind ja aus dem 18. Jahrhundert, kaum leserlich....

[Hilde 30-23]

Richtig, was bringt schon deren veralteten Plan für einen Neuling - Nichts.
Da steigt auf die schnelle kein Mensch durch - Musst du schon zwei Stunden davor sitzen und grübeln, selbst dann kann es noch falschverständlich sein.

[rtk6sl]

Das stimmt... ich bin dran, für den TOP 1 einen vernünftigen zu machen... aber was bringt es? Können ihn ja nicht online Stellen!

[max a.]

Danke, kann mir auch jemand sagen, wie die steckverbinder vom BT und vom Balken heisen?

[Hilde 30-23]

Am BT-6:

Lange Buchse: D-Sub, 25-polig ( Hauptversorgung )
http://de.wikipedia.org/wiki/D-Sub

Die Kleinere ist ja soweit unwichtig, da nur für Funkaufschaltung, geht sowieso nicht so einfach. Müsste aber die 15-polige alte GamePort-Buchse für die Joysticks vom PC sein.

[max a.]

OK das mit den Steckern hab ich jetzt! Danke!

Aber das mit der Verbindung
Kann mir vieleicht jemand nur die Pins mit deren Farbe mit Paint verbinden?
Oder ist das auch verboten?

[Hilde 30-23]

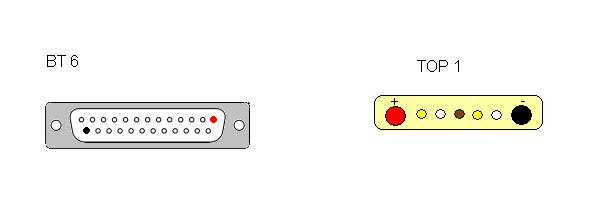

Anschlussbild BT-6 / BT-5 mit TOP-1.

Ich übernehme keine Garantie auf die Richtigkeit. Bei mir sind mehrere Kabelbäume nach diesem Schaltbild gebaut.

Die NF-Leitung ist ja nur für Sprach-/Recorder-Audiodaten für Durchsagen, diese Leitung muss nicht zwingend mit verdrahtet werden. Die Datenleitung zur Steuerung ist eine serielle Schnittstelle (RS-232) und muss auf jeden Fall abgeschirmt sein.

Aktuellen Schaltplan für den Kabelbaum gibt es in meiner PC-Bedienteil-Anleitung: http://sosi.myds.me/forum/showthread.php?t=7679

[max a.]

OK Vieeeeeelen dank !!!!!

[Neptun2000]

Den brauch er nicht löschen. Nur es dürfen keine orginal Pläne reingesetzt werden. Deiner ist aber selber gemacht.

[max a.]

Zitat von Hilde 30-23

Anschlussbild BT-6 mit TOP-1.

Die Datenleitung zur Steuerung ist eine serielle Schnittstelle und muss auf jeden Fall abgeschirmt sein.

Wie wird den ein Kabel abgeschirmt????

[Hilde 30-23]

Zitat von max a.

Wie wird den ein Kabel abgeschirmt????

... simple Sache, aber wie soll man das jetzt erklären.


Google mal nach Bildern unter dem Suchbegriff "Abgeschirmtes Kabel".
In dem Verbindungskabel zwischen BT-6 und TOP-1 sind zwei abgeschirmte Kabelgruppen.

Gruppe 1: Datenleitung (2-polig + Schirm)
Gruppe 2: NF-Leitung (1-polig + Schirm)
Gruppe 3: Versorgungsleitungen (2-polig, ohne Schirm, da nur Spannung)


Beispiel Datenleitung:
Es muss ein Kabel sein, das im Inneren zwei Adern führt und Außenrum muss ein metallische Abschirmung in Form eines Drahtnetzes oder Alufolie sein.
Diese Abschirmung muss dann mit dem jeweiligen Pin "Schirm" verbunden werden. Somit sind die innenliegenden Leitungen gegen anderweitige Funkstörungen geschützt bzw. geschirmt.

[Hilde 30-23]

Irgendwie bin ich mir mit meinem Anschlussplan aber noch im unreinen, da der User absar in einem Posting auch schon mal einen Plan erstellt hat - nach dem auch ich damals meinen Kabelbaum erstellt habe - und es funktioniert.

Posting: http://sosi.myds.me/forum/showthread...ighlight=top-1

Stecker TOP 1:

Pin 7 - schwarz - Masse für TOP
Pin 8 - weiß - Schirm für Daten - an 7 des St 10 des BT-6
Pin 9 - gelb - ~ - an 8 des St 10 des BT-6
Pin 10 - braun - Daten~ - an 22 des St 10 des BT-6
Pin 11 - weiß - Schirm für NF~ - an 10 des St 10 des BT-6
Pin 12 - gelb - NF~ - an 11 des St 10 des BT-6
Pin 13 - rot - Spannung für TOP

Zu erst muss man sagen, er hat die Pin-Bezeichungen vom TOP1-Stecker vertauscht, man muss also erst mal andersrum durchnummerieren. Schwarz (Masse für TOP) ist Pin 13 und Rot (Spannung für TOP) ist 7.

Die Kabelbezeichnungen passen nicht, Schirm ist immer der Gelbe, bei ihm nicht und auch der Ziel-Pin des Stecker 10 am BT-6 stimmen nicht mit meinen überein, obwohl ich den Plan sehr sorgfältig erstellt habe und morgen nochmal kontrollieren werde.

Irgendwo steckt da der Wurm drin, aber ich glaube das liegt auch an diesen unheimlich schlechten und vorallem komischen Plänen von W&G. Die nennen Ihre Kabel ja auch teilweise verschieden.

Ich habe meinen oben erstellten Plan wirklich mehrmals kontrolliert und durchgemessen, der muss so richtig sein - und stimmt ja sogar mit meinen Kabelbäumen überein - die ich mit dem Plan von absar erstellt habe.

Vllt kann da mal einer mit gucken .... Mysteriös.



Edit: Nach Prüfung, mein Anschlussplan ist absolut korrekt. Der von absar weist einige Fehler auf. Z. B. kommt nach dem Massekabel nicht direkt der Schirm für die Daten, sondern das NF~ -Signal.
