Code3 - SD Bar 2200 Long (55") + SelectAlert + NightProbe - Seite 5

Mars Light · 05.04.2023, 18:32

Wie lauten die Modellbezeichnungen der möglichen Controller? Dann schau ich mich mal um.

Benno · 05.04.2023, 19:30

Zitat:

Zitat von Mars Light

Wie lauten die Modellbezeichnungen der möglichen Controller? Dann schau ich mich mal um.

Die genaue Modelbezeichnung ist mir nicht bekannt.

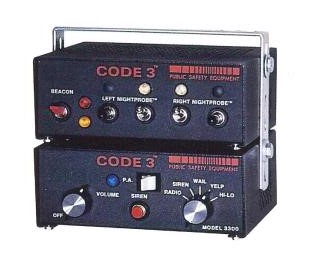

In den Texten die ich kenne wird immer nur von "control box" oder "attractive control head" gesprochen. Auf diesen Katalogseiten ist auch, die einzige mir bekannte Abbildung von so einem NightProbe Controller.

Name: code3cat011 (3).jpg
Hits: 117
Größe: 46,8 KB

Name: code3cat011 (3).jpg
Hits: 117
Größe: 46,8 KB

Das einzige in der Richtung, was ich bisher finden konnte war eine "normale" Switchbox aus der Zeit/Baureihe.
Aber auch direkt auf dieser Switchbox steht keine Modelnummer drauf.

Benno · 20.04.2023, 16:53

So, und jetzt weiter mit dem Controller.

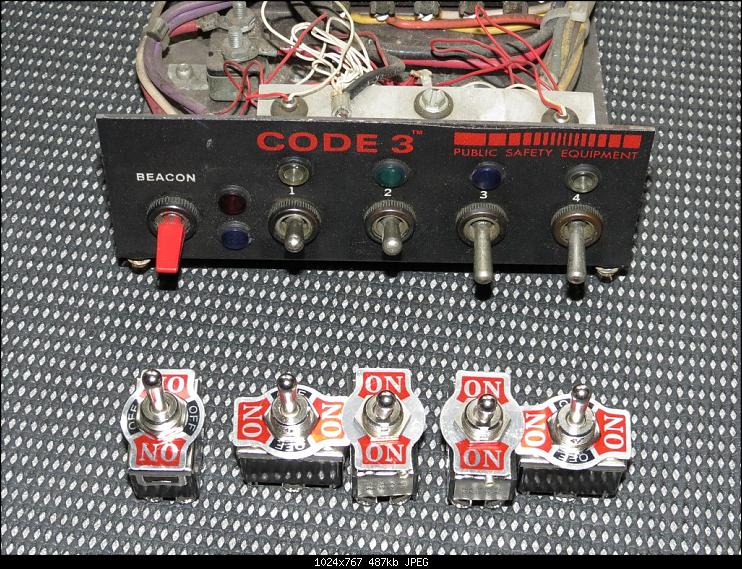

Habe mir jetzt mal ein paar Schalter besorgt:

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_5241a.jpg
Hits: 8
Größe: 487,4 KB
ID: 28424

Als "Hauptschalter" (ganz links) hätte ich gerne einen mit der "Schaltfolge" Aus-Ein-Ein gehabt, wie er auch von Code 3 seinerzeit in der Schalterbox verbaut wurde.
Da ich aber keinen finden konnte muss ich wohl vorerst mit einem Ein-Aus-Ein vorlieb nehmen.

Falls also einer eine Idee hat (oder gar weiß) wo man einen solchen Aus-Ein-Ein Schalter bekommen kann - immer raus damit!

Benno · 20.04.2023, 20:00

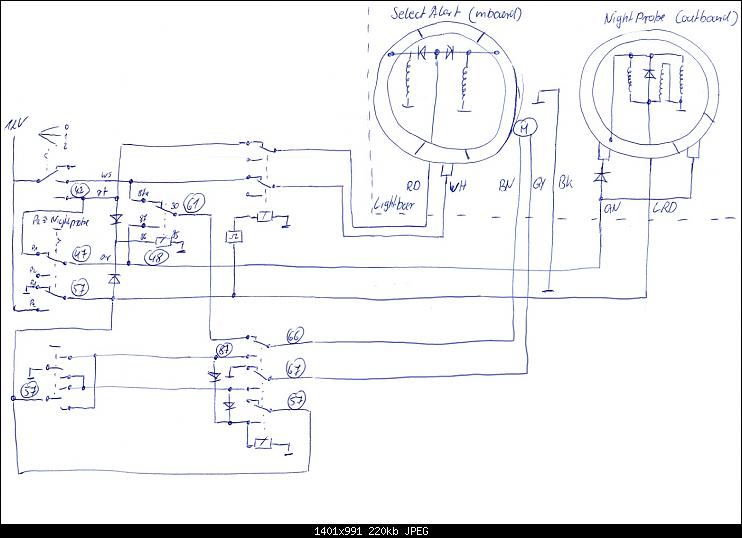

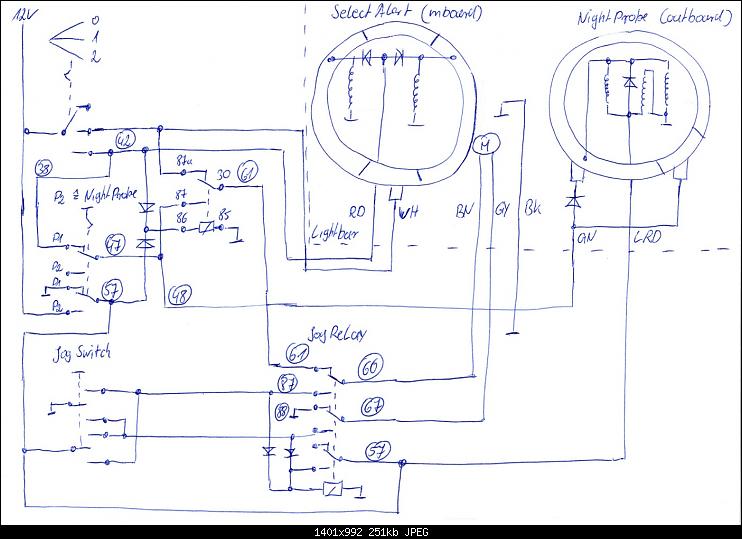

Und der Vollständigkeit halber hier noch die (vorläufige) Verschaltung die ich mir, mangels gesicherter Informationen, aus den Fingern gesaugt habe.

Klicke auf die Grafik für eine größere Ansicht

Name: Code3 SD SelectAlert + NightProbe deluxea.jpg
Hits: 6
Größe: 250,8 KB
ID: 28425

Die Ansteuerung der Inneren Dreher gefällt mir (wie gesagt) noch nicht so richtig - mal schauen ob ich beim verkabeln noch eine gute

habe.

Mars Light · 21.04.2023, 06:35

Könnte man so einen Controller auch selbst bauen?
Schalter, Relais, Gehäuse usw gibt es.
Eine Platine ist sicherlich auch herstellbar, wenn auch einfach.

Benno · 21.04.2023, 08:44

Zitat:

Zitat von Mars Light

Könnte man so einen Controller auch selbst bauen? ...

Bin ich ja bei

bzw. ich versuche es!

Zitat:

Zitat von Mars Light

... Schalter, Relais, Gehäuse usw gibt es. ...

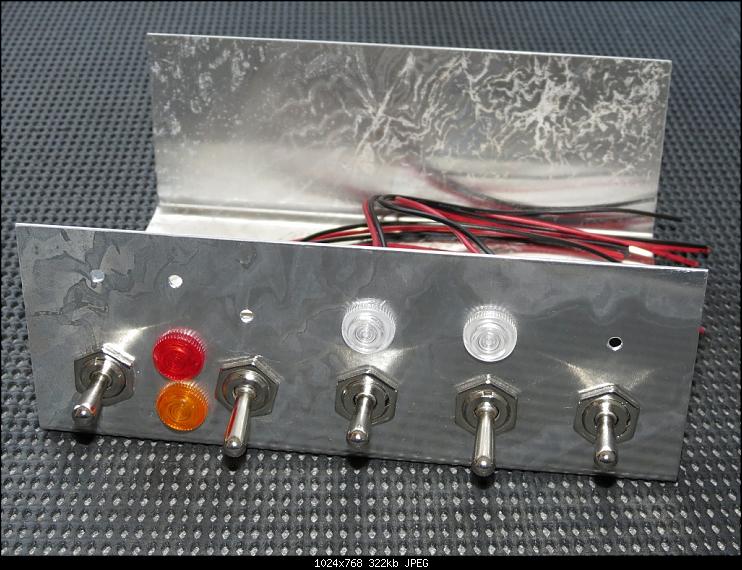

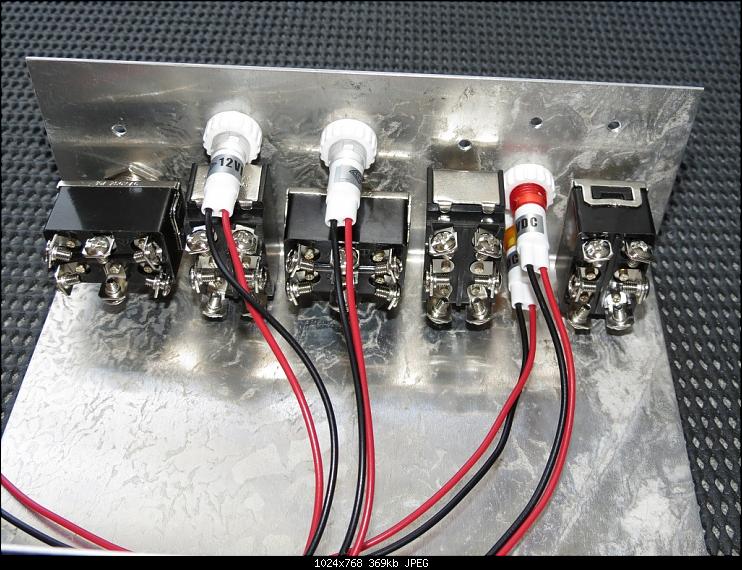

Dis auf das/ein Gehäuse habe ich jetzt alles zusammen um einen ersten "Prototypen" zu bauen.

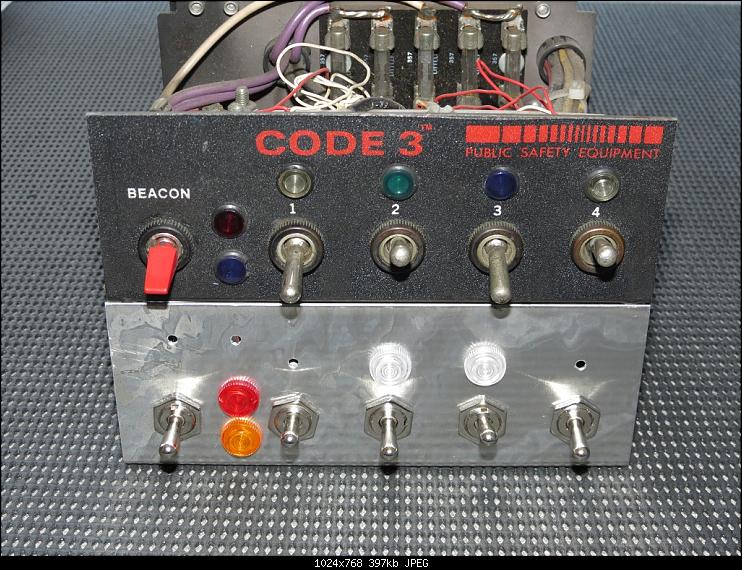

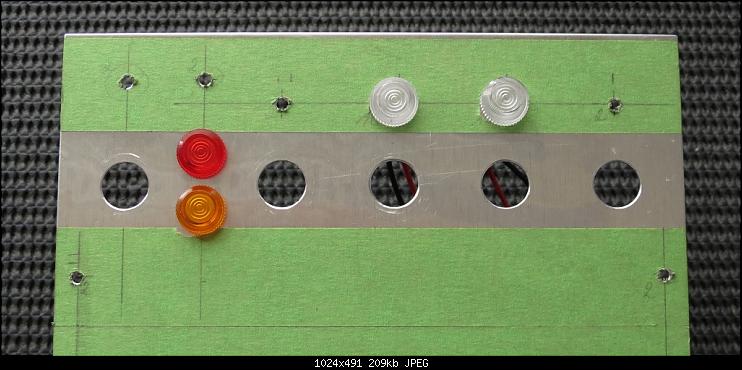

Gehäuse würde ich versuchen, nach Vorlage der Switchbox, selber zu bauen.

Zitat:

Zitat von Mars Light

... Eine Platine ist sicherlich auch herstellbar, wenn auch einfach.

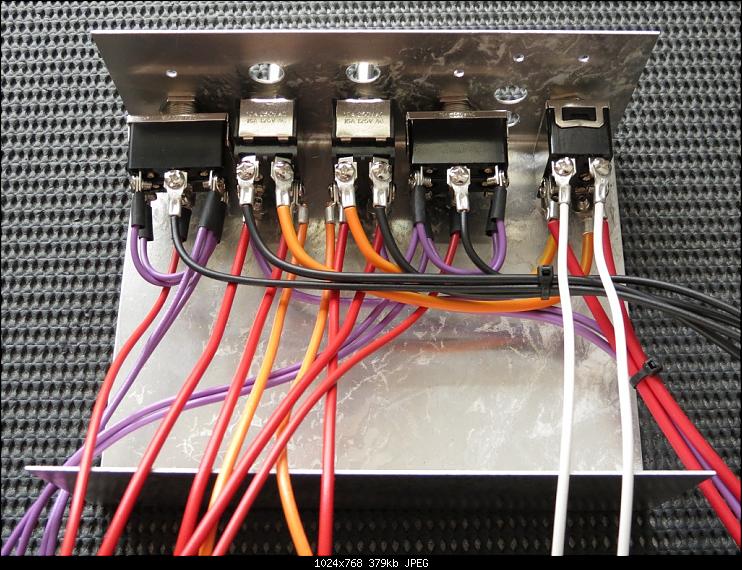

Könnte man sicherlich drüber nachdenken, wenn man genau wüßte wie die Schaltung aussieht. Aber zum einen habe ich da keinerlei Plan von

und zum anderen bin ich im Stadium des rumprobierens mit ner "fliegenden" Verdrahtung etwas flexibler.

Mars Light · 21.04.2023, 12:51

Wir haben hier doch einige Profis für Schaltplatinen.

SaschaUE · 23.04.2023, 00:01

Cooles Projekt.

Denke auch, eine fliegende Verdrahtung ist am besten. So hast Du erstmal alle Möglichkeiten und kannst rumprobieren und relativ einfach was ändern.
Eine Platine wäre dann ggf. was für später.
