18.09.2010, 20:23 | #1 |
gesperrter Benutzer! Registriert seit: 30.10.2009
Beiträge: 2.237
|
Hilfe Anschluss Topas ASW Modul
Hallo, habe heute ein ASW Modul vermitlich mit Anhalteblitz bekommmen und würde dieses gerne testen. unten ist ein Stecker drann mehr habe ich nicht, kann mir jemand helfen? Soll ich mal ein Bild machen?
|
Geändert von 86/82-1 (18.09.2010 um 20:37 Uhr). |
|
18.09.2010, 20:26 | #2 |
Silber-Mitglied Name: Florian
Registriert seit: 25.07.2006
Ort: Tirschenreuth
Beiträge: 1.491
|
Ja, mach mal eines.
|
|
|
18.09.2010, 20:37 | #3 |
gesperrter Benutzer! Registriert seit: 30.10.2009
Beiträge: 2.237
|
|
19.09.2010, 15:23 | #4 |
Silber-Mitglied Name: Heiko
Registriert seit: 26.01.2004
Ort: zwischen Bad Segeberg & Lübeck
Beiträge: 1.072
|
Tja, ohne Steuerung wird das nichts. Die ASW (die großen Optiken) benötigen in jedem Fall einen Widerstand zum 12V Betrieb und die kleinen Anhalteblitze ebenso, wobei die noch ne Ansteuerung zum Blitzen brauchen.
Denke nicht, dass da schon die Widerstände mit auf der Platine sind, daher bloss nicht an 12V anschließen. Gruß HB |
Ich hab ja keine Ahnung vom SoSi Wesen.
http://cafe-blaulicht.chapso.de |
|
19.09.2010, 15:59 | #5 | |
gesperrter Benutzer! Registriert seit: 30.10.2009
Beiträge: 2.237
|
Zitat:
| |
19.09.2010, 16:29 | #6 |
Silber-Mitglied Name: Heiko
Registriert seit: 26.01.2004
Ort: zwischen Bad Segeberg & Lübeck
Beiträge: 1.072
|

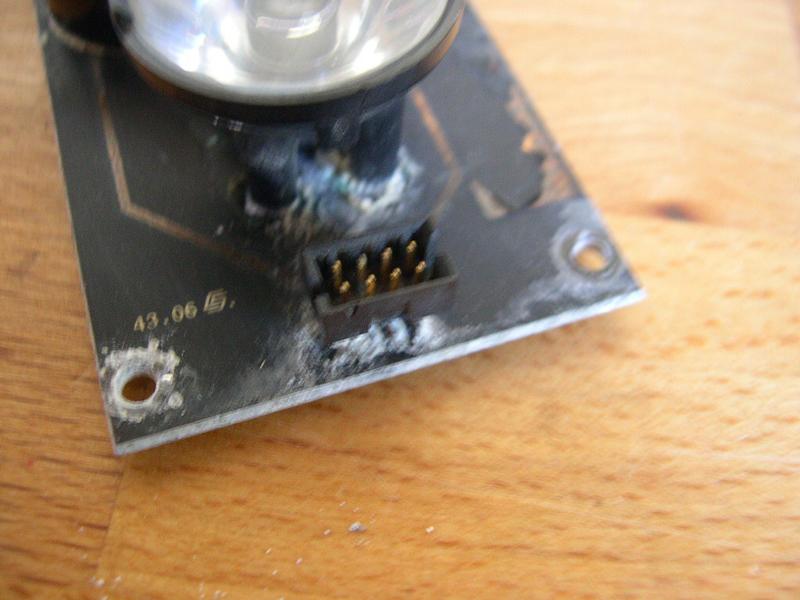

Mh, so vergammelt wie das Teil aussieht würde ich mal die Leiterbahnen auf Korrosion und Unterbrechung prüfen.
Hattest Du nicht erst geschrieben, dass Du nichts weiter hast als wie das Teil mit den LED`s Bist Du bei den Edge Teilen weitergekommen? Auf PN kommt ja keine Rückmeldung. |
Ich hab ja keine Ahnung vom SoSi Wesen.
http://cafe-blaulicht.chapso.de |
|
19.09.2010, 17:11 | #7 | |
gesperrter Benutzer! Registriert seit: 30.10.2009
Beiträge: 2.237
|
Zitat:
Zu dem Blitzer, ich habe das Steuergerät nachträglich entedckt es war an der ASG halterung montiert. Leider gibt es von Pintsch Bamag nicht so tolle Handbücher wie von Hella aber ich überprüfe mal den Stecker und die bahnen. Habe auch die LED schon mit 1,5 3 und 4,5V probiert bei 4,5 leichtes leuchten. weiter wollte ich aus Angst um die LED's nicht gehen. | |
19.09.2010, 17:17 | #8 |
Silber-Mitglied Registriert seit: 04.10.2006
Beiträge: 1.415
|
Schrauben lösen und Rückseite fotografieren.
|
19.09.2010, 17:56 | #9 |
gesperrter Benutzer! Registriert seit: 30.10.2009
Beiträge: 2.237
|
|
19.09.2010, 18:02 | #10 |
Silber-Mitglied Registriert seit: 04.10.2006
Beiträge: 1.415
|
Mhh, Alu-Platine - hätte ich mir auch gleich denken können .
Offensichtlich sind die vier LEDs einfach nur in Reihe geschaltet (macht ja auch Sinn) und daher exixtieren nur die beiden Anschlüsse. Bevor ich das Teil testen würde, würde ich versuchen die Optiken zu lösen und den Gammelkram zu entfernen. |
19.09.2010, 18:05 | #11 | |
gesperrter Benutzer! Registriert seit: 30.10.2009
Beiträge: 2.237
|
Zitat:
| |
19.09.2010, 18:11 | #13 | |
gesperrter Benutzer! Registriert seit: 30.10.2009
Beiträge: 2.237
|
Zitat:
| |
19.09.2010, 18:15 | #14 | |
gesperrter Benutzer! Registriert seit: 30.10.2009
Beiträge: 2.237
|
Zitat:
| |
Geändert von 86/82-1 (19.09.2010 um 18:36 Uhr). |
||
19.09.2010, 19:18 | #15 |
Silber-Mitglied Registriert seit: 04.10.2006
Beiträge: 1.415
|
Die LEDs sind dann wohl doch nicht in Reihe. Das sind zwei mal 1W LEDs und 2mal 3W LEDs. Entsprechend sind werden sie wohl auch getrennt versorgt.
Edit: Nach Lesen des ersten Posts, weiß ich jetzt auch warum das so ist. Du müsstest in der Lage sein, sowohl die weißen, als auch die roten LEDs anzusteuern. Einen 9V-Block würde ich dafür jedoch nicht nehmen, da die roten LEDs damit überfordert sind. Auch die weißen LEDs würde ich ohne KSQ oder einem passenden Vorwiderstand nicht an 9V anschließen. |
Geändert von UKR (19.09.2010 um 19:21 Uhr). |
|
19.09.2010, 19:19 | #16 |
gesperrter Benutzer! Registriert seit: 30.10.2009
Beiträge: 2.237
|
|
20.09.2010, 21:30 | #17 |
Gold-Mitglied Name: Basti
Registriert seit: 06.03.2005
Ort: Wuppertal
Beiträge: 3.270
|
Ich habe diese Module auch 2 mal in meinem LED TOPas.
Also die sind jeweils an einem Kasten, die Elektronik angeschlossen. Sieht sehr kompliziert aus das ganze. Wenn man dann 12V + an die Anschlüsse hällt leuchten die beiden weissen LED's oder die beiden roten (Nur leuchten nicht blitzen) Das Blitzmuster für den Anhalteblitz wird bei mir in der MS-300 erzeugt. 2 Schnelle Spannungen sehr kurz hintereinander. Und mit der Matrix abgestimmt. Blitzt immer nach Stop Polizei. |
20.09.2010, 21:34 | #18 | |
gesperrter Benutzer! Registriert seit: 30.10.2009
Beiträge: 2.237
|
Zitat:
| |
20.09.2010, 21:39 | #19 |
Silber-Mitglied Registriert seit: 04.10.2006
Beiträge: 1.415
|
Am günstigsten sind die eigentlich bei ELV.
|
|
|
