RTK 6 LED

Jankraft · 08.08.2011, 23:38

Hallo Leute,

hat sich denn schonmal jemand die mühe gemacht und Versucht die Blauen LED´S von der RTK 6 LED in eine andere Farbe zu Tauschen?

Ggf. der Peter in Rot oder Weiß?

Gruß Jan

techniker · 08.08.2011, 23:41

Sitzen diese auf einer normalen Leiterplatte oder auf einer mit Al-Kern?
Falls letzteres: Keine Chance ohne Spezial-Equipment!

Peter · 08.08.2011, 23:44

Die sitzen auf einer normalen Leiterplatte, welche mit Wärmeleitkleber auf dem Reflektor/Kühlkörper sitzen.
Man müsste halt alle LEDs + SMD Widerstände tauschen.

techniker · 08.08.2011, 23:48

Zitat:

Zitat von Peter

Die sitzen auf einer normalen Leiterplatte, welche mit Wärmeleitkleber auf dem Reflektor/Kühlkörper sitzen.
Man müsste halt alle LEDs + SMD Widerstände tauschen.

Besitzen die wirklich nur SMD-Widerstände?

Keine richtigen LED-Treiber-ICs?

RTK-Sammler · 08.08.2011, 23:49

Zitat:

Zitat von Peter

Die sitzen auf einer normalen Leiterplatte, welche mit Wärmeleitkleber auf dem Reflektor/Kühlkörper sitzen.
Man müsste halt alle LEDs + SMD Widerstände tauschen.

Dann muss ich mir wohl mal RTK 6 LED Module, gelbe LED's und die Hilfe von Wilhelm holen

Jankraft · 08.08.2011, 23:59

Richtig, das Hatte ich auch Vor

Peter · 09.08.2011, 00:13

Zitat:

Zitat von techniker

Besitzen die wirklich nur SMD-Widerstände?

Keine richtigen LED-Treiber-ICs?

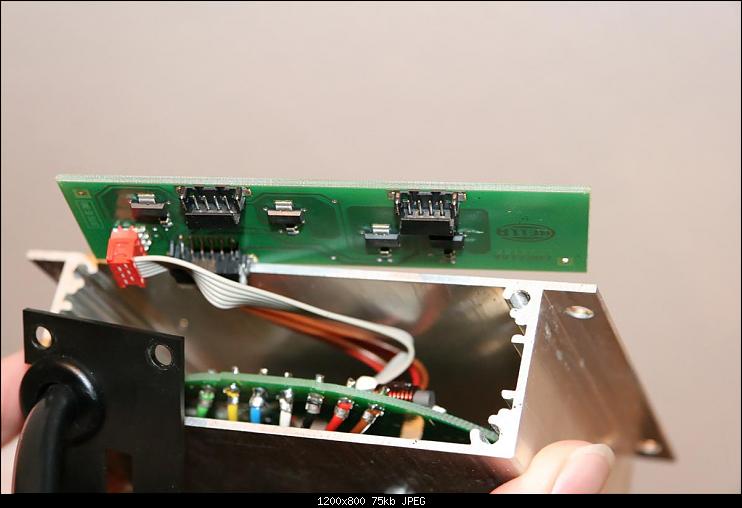

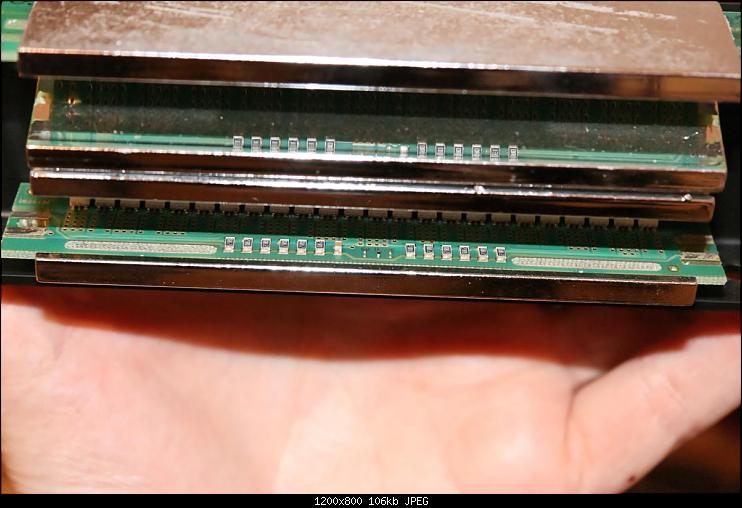

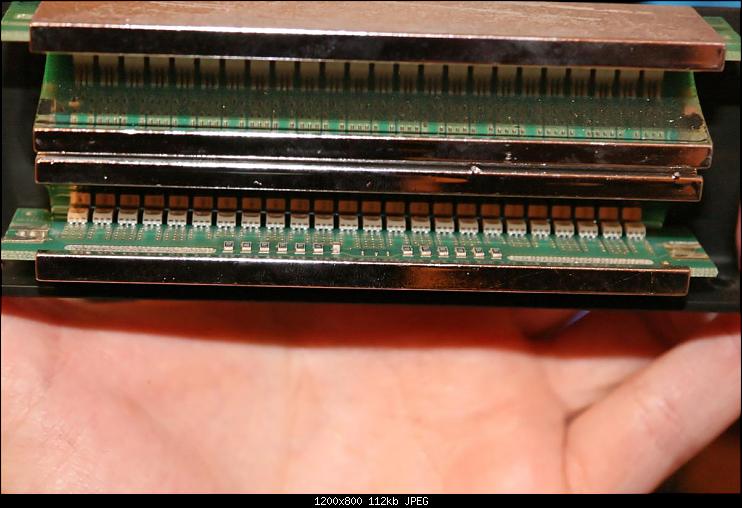

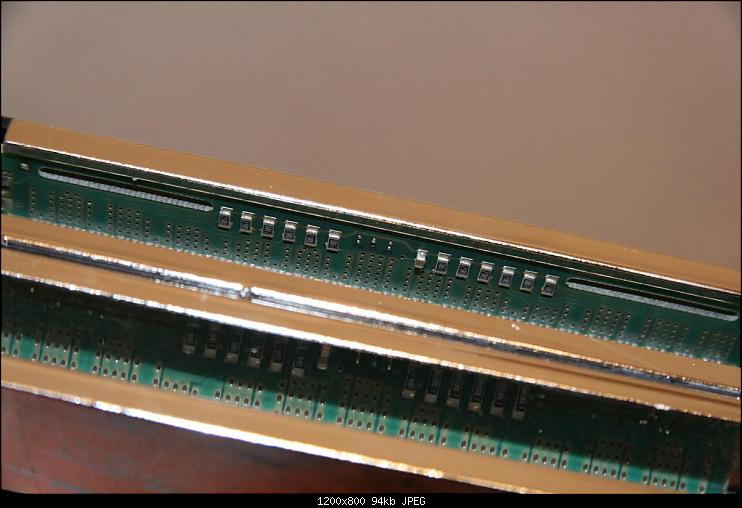

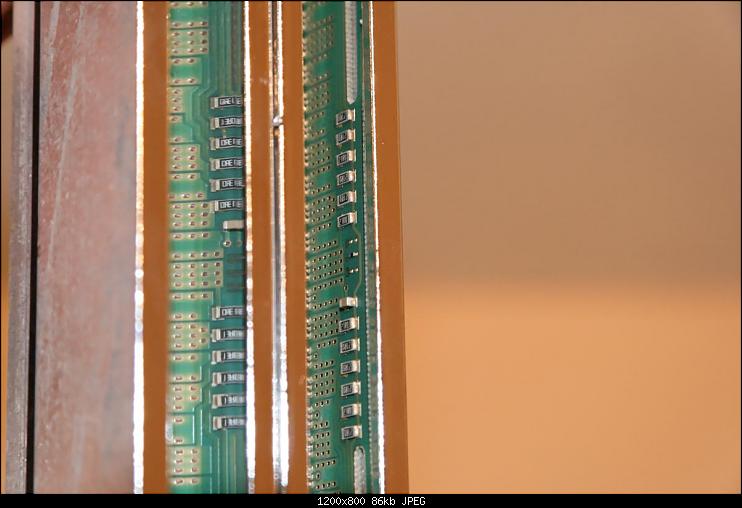

Ich hab da mal ein paar Fotos...

Anscheinend muss nur ein Widerstand umgelötet werden (und natürlich die LEDs gewechselt werden).

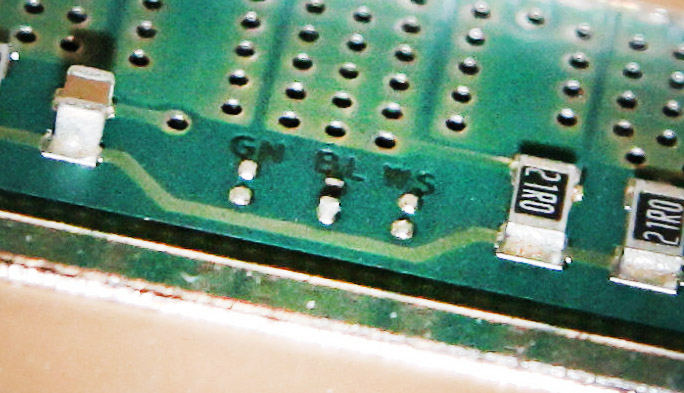

Laut letztem Bild waren die Module wohl in blau, weiss und grün vorgesehen. Rot offensichtlich nicht.

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_4370_DxO (Custom).jpg
Hits: 312
Größe: 73,5 KB
ID: 12164

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_4371_DxO (Custom).jpg
Hits: 317
Größe: 75,1 KB
ID: 12165

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_4374_DxO (Custom).jpg
Hits: 313
Größe: 75,3 KB
ID: 12166

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_4375_DxO (Custom).jpg
Hits: 316
Größe: 106,0 KB
ID: 12167

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_4376_DxO (Custom).jpg
Hits: 313
Größe: 111,6 KB
ID: 12168

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_4378_DxO (Custom).jpg
Hits: 316
Größe: 85,5 KB
ID: 12169

Klicke auf die Grafik für eine größere Ansicht

Name: IMG_4379_DxO (Custom).jpg
Hits: 324
Größe: 93,8 KB
ID: 12170

Name: Unbenannt-1.jpg
Hits: 365
Größe: 123,3 KB

techniker · 09.08.2011, 00:45

Das letzte Foto ist interessant..!
Aber warum geht da keine Leiterbahn weg?

Peter · 09.08.2011, 01:12

Zitat:

Zitat von techniker

Das letzte Foto ist interessant..!
Aber warum geht da keine Leiterbahn weg?

Gute Frage! Meinst Du die Platine hat mehrere Layer?

techniker · 09.08.2011, 01:29

Ich vermute viel mehr, dass dies nur eine Information für den Mitarbeiter darstellt, um welches Modul es sich handelt..

Wenn die Leiterbahn in den Innenlagen geroutet wurde, dann müsste ein Via erkennbar sein..

Peter · 09.08.2011, 01:36

Zitat:

Zitat von techniker

Ich vermute viel mehr, dass dies nur eine Information für den Mitarbeiter darstellt, um welches Modul es sich handelt..

Ich glaube damit liegst Du richtig.

Klingt logisch.

Zitat:

Zitat von techniker

Wenn die Leiterbahn in den Innenlagen geroutet wurde, dann müsste ein Via erkennbar sein..

Ja, danach habe ich auch gesucht aber mit blossem Auge ist nichts erkennbar. Und der müsste eigentlich gut sichtbar sein.

techniker · 09.08.2011, 01:50

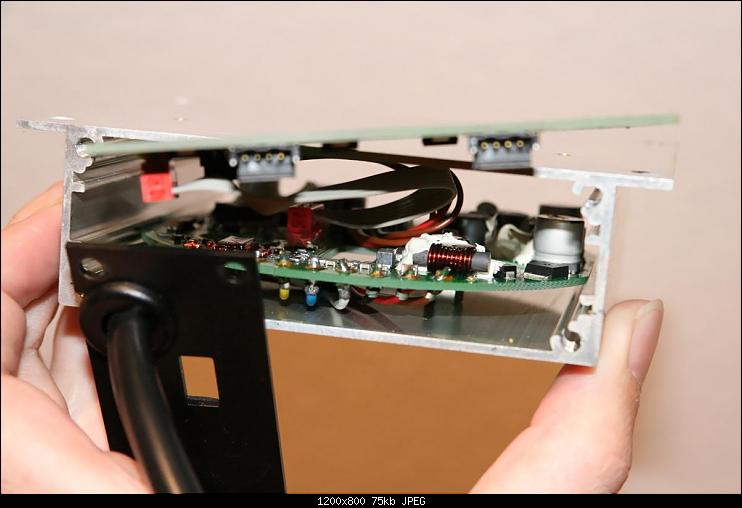

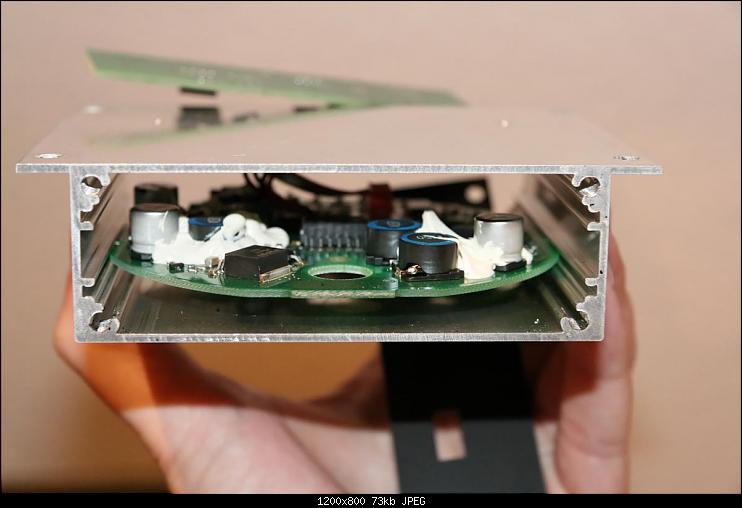

Was auch interessant ist, dass die Steuerplatine anscheinend rund ist!

Die wird doch nicht etwa auch in einer RKL verwendet werden?!?

Blaulicht · 09.08.2011, 02:32

Wilhelm,bei der RTK 6 ist alles möglich, die Blenden wurden ja auch mit TESA MOLL abgedichtet....

GinTonic · 09.08.2011, 08:17

Zitat:

Zitat von techniker

Was auch interessant ist, dass die Steuerplatine anscheinend rund ist!

Die wird doch nicht etwa auch in einer RKL verwendet werden?!?

Doch wird sie. Meines Wissens nach in der K-LED.

Feuerzwerg · 09.08.2011, 11:44

Zitat:

Zitat von GinTonic

Doch wird sie. Meines Wissens nach in der K-LED.

Sollte ja kein Problem sein das rauszufinden.

Jankraft · 09.08.2011, 21:49

Problem an der Sache ist nur, wenn man die Farbe Ändert, hat man immer noch keine Richtige Haube. Die Normale Rote wird etwas Dunkel sein.

Der Normal Denkende wird sagen, Bau es Multifunktional für den Weltmarkt, dann mache ich auch Hauben für den Weltmarkt (andere Farbe).

Da es sich aber um die Weltfirma Hella handelt, können wir davon Ausgehen, daß es ganz Anders ist.

techniker · 09.08.2011, 21:56

Klare Hauben?!?

Flo-HH · 09.08.2011, 22:04

Zitat:

Zitat von techniker

Klare Hauben?!?

Wäre mir neu, wenn es welche für die RTK gibt

Feuerzwerg · 09.08.2011, 22:21

Das könnte man dann erst mit der RTK7 machen.

Jankraft · 09.08.2011, 23:20

Mit meinen Gelben hauben könnte es ggf. gehen
