Standard LSP funktioniert nicht richtig ...

Hallo,
ich habe soeben Widerstände am Topas verbaut (1000 Ohm 11 Watt) und jetzt funktioniert nur das Test-Signal...
Vor dem einbauen der Widerstände hab ich es nicht probiert, wegen der Lautstärke..

Kann mir bitte jemand hefen?





Blaulicht2010 ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.08.2011, 12:40   #2
Homer Simpson

Gold-Mitglied

Benutzerbild von Homer Simpson

Name: Florian
Registriert seit: 06.09.2009
Ort: Dortmund
Beiträge: 2.791
Standard

Bei läuft das 1A

Hast du die Zündung richtig angeklemmt?
Horneintastung villt. falsch angeschlossen?

Testsignal darf nicht Dauerhaft angschlossen sein wie bei der RTK4 !
Denn sobald man Strom auf das Testsignal gibt wird die Testklangfolge abgespielt !




Gehen sie weiter, weiter! Hier gibt's nichts zu sehen. Nur ein kleiner Unfall. Was? Tja, was soll ich machen? Der Typ nennt das Posting.
Homer Simpson ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.08.2011, 13:07   #3
Blaulicht2010

Bronze-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Blaulicht2010

Name: Jonas
Registriert seit: 08.04.2010
Beiträge: 619
Standard

Zitat:
Zitat von Homer Simpson Beitrag anzeigen
Hast du die Zündung richtig angeklemmt?
Horneintastung villt. falsch angeschlossen?
Bitte genauer

Zitat:
Zitat von Homer Simpson Beitrag anzeigen
Testsignal darf nicht Dauerhaft angschlossen sein wie bei der RTK4 !
Denn sobald man Strom auf das Testsignal gibt wird die Testklangfolge abgespielt !
Hab das entsprechende Kabel nun entfernt, ging dann immer nur Test





Blaulicht2010 ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.08.2011, 13:18   #4
Homer Simpson

Gold-Mitglied

Benutzerbild von Homer Simpson

Name: Florian
Registriert seit: 06.09.2009
Ort: Dortmund
Beiträge: 2.791
Standard

Ist Klemme 15 angeschlossen?




Gehen sie weiter, weiter! Hier gibt's nichts zu sehen. Nur ein kleiner Unfall. Was? Tja, was soll ich machen? Der Typ nennt das Posting.
Homer Simpson ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.08.2011, 13:31   #5
Blaulicht2010

Bronze-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Blaulicht2010

Name: Jonas
Registriert seit: 08.04.2010
Beiträge: 619
Standard

Ja ist sie...





Blaulicht2010 ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.08.2011, 13:39   #6
absar

Silber-Mitglied

Benutzerbild von absar

Name: Alexander
Registriert seit: 17.07.2006
Beiträge: 1.841
Standard

Plus-/Minuseintastung richtig angeschlossen? Worüber bedienst Du den Balken?




Meine Sammlung freut sich über Deinen Besuch!
absar ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.08.2011, 13:40   #7
Homer Simpson

Gold-Mitglied

Benutzerbild von Homer Simpson

Name: Florian
Registriert seit: 06.09.2009
Ort: Dortmund
Beiträge: 2.791
Standard

Hast du die Horneintastung auf Plus/Minus richtig geschaltet?
Überprüfe noch mal deine ganze Verkabelung mit dem Anschlussplan




Gehen sie weiter, weiter! Hier gibt's nichts zu sehen. Nur ein kleiner Unfall. Was? Tja, was soll ich machen? Der Typ nennt das Posting.
Homer Simpson ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.08.2011, 13:45   #8
Blaulicht2010

Bronze-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Blaulicht2010

Name: Jonas
Registriert seit: 08.04.2010
Beiträge: 619
Standard

Hmm, ich könnte euch Bilder schicken, aber das Problem ist halt, alle Kabel sind schwarz...

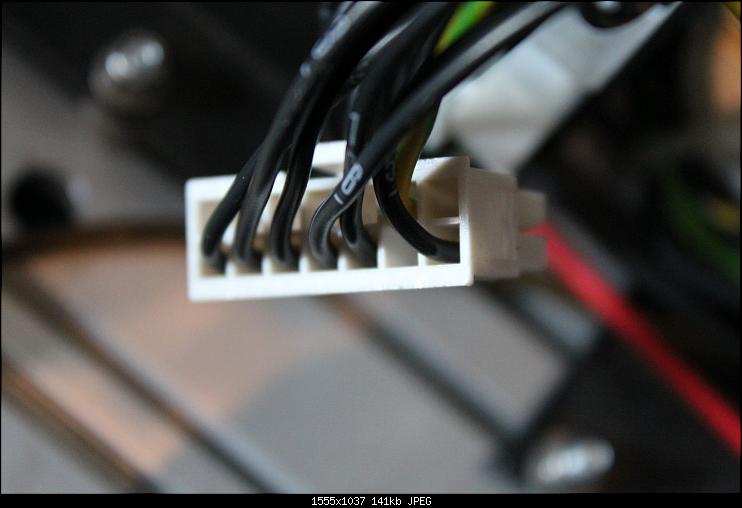

bei mir sieht die 14 polige Buchse so aus:
Klicke auf die Grafik für eine größere Ansicht

Name:	k-IMG_1469.JPG
Hits:	466
Größe:	140,9 KB
ID:	12298

fehlen da nicht Kabel?





Blaulicht2010 ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.08.2011, 13:49   #9
Homer Simpson

Gold-Mitglied

Benutzerbild von Homer Simpson

Name: Florian
Registriert seit: 06.09.2009
Ort: Dortmund
Beiträge: 2.791
Standard

Naja da kann man nicht viel mit anfangen.
Hast du den Balken selber verkabelt?
Welches BT nutzt du?




Gehen sie weiter, weiter! Hier gibt's nichts zu sehen. Nur ein kleiner Unfall. Was? Tja, was soll ich machen? Der Typ nennt das Posting.
Homer Simpson ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.08.2011, 13:52   #10
Blaulicht2010

Bronze-Mitglied
hat dieses Thema eröffnet

Benutzerbild von Blaulicht2010

Name: Jonas
Registriert seit: 08.04.2010
Beiträge: 619
Standard

Zitat:
Zitat von Homer Simpson Beitrag anzeigen
Naja da kann man nicht viel mit anfangen.
Hast du den Balken selber verkabelt?
Welches BT nutzt du?
Hm ne Kabel sind von Philipp
K-BT110





Blaulicht2010 ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 25.08.2011, 13:56   #11
Homer Simpson

Gold-Mitglied

Benutzerbild von Homer Simpson

Name: Florian
Registriert seit: 06.09.2009
Ort: Dortmund
Beiträge: 2.791
Standard

Dann würde ich dir raten schnappe dir ein Multimeter oder Durchgangsprüfer und den Anschlussplan von PB und überprüfe mal die ganze Verkabelung.




Gehen sie weiter, weiter! Hier gibt's nichts zu sehen. Nur ein kleiner Unfall. Was? Tja, was soll ich machen? Der Typ nennt das Posting.
Homer Simpson ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 26.08.2011, 16:38   #12
max a.

Silber-Mitglied

Benutzerbild von max a.

Name: Maximilian
Registriert seit: 13.06.2009
Ort: Heidelberg
Beiträge: 1.953
Standard

Wo muss ich denn die Leitung für die Klangfolge anschließen?
Pin 1 oder 2?
Wäre der Plan sonst korrekt?
Miniaturansicht angehängter Grafiken
Klicke auf die Grafik für eine größere Ansicht

Name:	anschluss.jpg
Hits:	669
Größe:	106,5 KB
ID:	12315
max a. ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 26.08.2011, 20:28   #13
Basti

Gold-Mitglied

Benutzerbild von Basti

Registriert seit: 22.11.2006
Beiträge: 4.373
Standard

Zitat:
Zitat von Homer Simpson Beitrag anzeigen
..

Hast du die Zündung richtig angeklemmt?
Horneintastung villt. falsch angeschlossen?

!
Ohne Zündng kein Test 1K ist viel zu viel. Hochohmig heist das Stichwort. Nimm 470 Ohm und dann wird es auch klappen.
Basti ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 26.08.2011, 20:30   #14
Homer Simpson

Gold-Mitglied

Benutzerbild von Homer Simpson

Name: Florian
Registriert seit: 06.09.2009
Ort: Dortmund
Beiträge: 2.791
Standard

Zitat:
Zitat von Basti Beitrag anzeigen
Ohne Zündng kein Test 1K ist viel zu viel. Hochohmig heist das Stichwort. Nimm 470 Ohm und dann wird es auch klappen.
Ich bin nicht der Einzige der 1K Ohm benutzt und bei dem es funktioniert.




Gehen sie weiter, weiter! Hier gibt's nichts zu sehen. Nur ein kleiner Unfall. Was? Tja, was soll ich machen? Der Typ nennt das Posting.
Homer Simpson ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 26.08.2011, 20:54   #15
Basti

Gold-Mitglied

Benutzerbild von Basti

Registriert seit: 22.11.2006
Beiträge: 4.373
Standard

Kann, muss aber nicht, je nach dem erkennt die K-SM einen Defekt.
Basti ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 26.08.2011, 20:59   #16
Homer Simpson

Gold-Mitglied

Benutzerbild von Homer Simpson

Name: Florian
Registriert seit: 06.09.2009
Ort: Dortmund
Beiträge: 2.791
Standard

Hm ich habe von 3 Leuten gehört das die 1K Ohm Widerstände benutzen u.a Basti (also nicht du sondern der Fedsig. ).


Aber jeder sagt was anderes
Wird der mit kleineren Widerständen auch lauter




Gehen sie weiter, weiter! Hier gibt's nichts zu sehen. Nur ein kleiner Unfall. Was? Tja, was soll ich machen? Der Typ nennt das Posting.
Homer Simpson ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 27.08.2011, 10:28   #17
max a.

Silber-Mitglied

Benutzerbild von max a.

Name: Maximilian
Registriert seit: 13.06.2009
Ort: Heidelberg
Beiträge: 1.953
Standard

Stimmt das in meinem Plan so?

Muss ich die Leitung von Pin 17 am BT mit der Leitung zum Pin 2 am TOPas anschließen?
Oder muss man beide (also 1 und 2) anschließen?
max a. ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 27.08.2011, 11:31   #18
Homer Simpson

Gold-Mitglied

Benutzerbild von Homer Simpson

Name: Florian
Registriert seit: 06.09.2009
Ort: Dortmund
Beiträge: 2.791
Standard

Das ist die Leitung zur Horn Eintastung.
Auf keinen Fall beide anschließen. Du musst wissen was dein Topas für eine Eintastung hat. Bei mir war aus der KSM-20 z.b. nur Pin 2 mit einem Kabel verbunden und Pin 1 frei. Sollte das bei dir nicht der Fall sein, musst du ausprobieren welche Eintastung du hast.
Fang an mit Minus Eintastung zu testen, da kannst du wenigsten kaputt machen.




Gehen sie weiter, weiter! Hier gibt's nichts zu sehen. Nur ein kleiner Unfall. Was? Tja, was soll ich machen? Der Typ nennt das Posting.
Homer Simpson ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 27.08.2011, 20:57   #19
max a.

Silber-Mitglied

Benutzerbild von max a.

Name: Maximilian
Registriert seit: 13.06.2009
Ort: Heidelberg
Beiträge: 1.953
Standard

OK, muss ich bei PIN 7 am BT auch noch was anschließen?
Hat das was mit der Klangfolge zu tun?
max a. ist offline   Privat Nachricht senden Mit Zitat antworten
Alt 27.08.2011, 23:20   #20
Homer Simpson

Gold-Mitglied

Benutzerbild von Homer Simpson

Name: Florian
Registriert seit: 06.09.2009
Ort: Dortmund
Beiträge: 2.791
Standard

Müsste Hupenkontakt sein, musst du nichts anschließen.
