Smart Vector

[firefly]

Moin Jungs,

bei mir ist mal wieder ein Neuzugang angekommen.

Federal Signal Smart Vector
- Model SVS
- Series A
- 50 inch Breite
- Baujahr 1997
- überarbeitet 2001


Er verfügt über ein sehr ungewöhliches Setup das mir noch nicht untergekommen ist.

Aufbau von (in Fahrtrichtung) links nach rechts:

- langsamer Dreher mit zus. rear flasher
- smart pod
- fast rotator
- steady burn
- fast rotator
- smart pod
- langsamer Dreher mit zus. rear flasher

zusätzlich einen 6 lamp Arrowstick mit je 1 Halogenflasher seitlich.

Er ist in einem "überarbeitungswürdigem" Zustand.
Lag die letzten Monate im Schleifraum einer Lackiererei
rum, und so sieht er auch aus.
Die Fotos sind nach!!! der ersten Reinigung entstanden.

Innen war fast 1mm dick fettiger "Schlamm".
Die Hauben sind in einem Zustand als ob sie gesandstrahlt wurden.

Bis auf die rear flasher in den äusseren Pods habe ich alles zum laufen bekommen.
Haben die dip switches eine andere Auswirkung als nur die Funktionen der Smart pods?

Hinweise sind gerne erwünscht!

[phmz]

Schönes Stück, wenn ich denn Platz hätte .

[firefly]

Ein ordentliches Stück ist er, Schön wird er hoffentlich mal werden.

[Flo-HH]

Seeehr feines Gerät! Hast du ne Ahnung wo der herkommt? Ich würd ja schon fast LASD sagen, aber hatten die nicht Visions?

[firefly]

Nein eine genaue Angabe habe ich nicht.

Das Setup spricht aber eindeutig für Californien, zumal das blinkende gelbe Licht nach hinten nicht verpflichtend ist, wie ich vor kurzem gelernt habe.

Was auch ungewöhnlich ist, ist das silberne Profil.

Die Vision ist der Nachfolger der Smart Vector.

Reihenfolge ist: Vector-> Smart Vector-> Vision-> Premium Vision-> Vision SL-> Vision SLR

[Sebi]

Sooo, nach langer Abstinenz melde ich mich hier doch auch mal wieder zu Wort

Also zuerst Einmal: Schönes Stück haste da ergattert! Vor allem die Version mit Rotator UND Flasher unter EINER Haube ist eher selten!

Zitat von firefly

Was auch ungewöhnlich ist, ist das silberne Profil.

Ne, isses nicht. Mach mal einen der base-pods runter, dann weißte was ich meine (drunter isses noch schwarz!)

Zitat von firefly

Die Vision ist der Nachfolger der Smart Vector.

Reihenfolge ist: Vector-> Smart Vector-> Vision-> Premium Vision-> Vision SL-> Vision SLR

Sorry, aber wer erzählt denn sowas???

Vector / Smart Vector / Vision / Premium Vision wurden ZEITGLEICH gebaut und verkauft!

Vector war immer die "günstige" Version mit "festen" options wie Dreher, Flasher usw.
Smart Vector hatte eben zusätzlich die beiden Smart Pods.
Vision hatte alle 7 als "Smart Pods"
Premium Vision hatte zusätzlich noch die Sirene integriert.

Der SL wurde als die LEDs raus kamen auf Basis der "alten" Bauform raus gebracht. (Man konnte aber zeitgleich immernoch auch die Halogen Version kaufen!)

Und der SLR ist ja das aktuelle "Monster" das nur noch die Grundform behalten hat...

[Benno]

Man man, da hast du ja noch ein bisschen was zu tun!
Wird aber bestimmt ein Schmuckstück.

Zitat von firefly

...Was auch ungewöhnlich ist, ist das silberne Profil.
...

Das Alu-Profil ist bestimmt mal schwarz gewesen! Das Alu ist ja eloxiert und (eigentlich) eingefärbt.
Hab ich jetzt schon öfter gesehen (incl. meinem VISION) das die Farbe mit der Zeit verblasst, dann in einen rötlichen Farbton schwenkt und im Endstadium verschwunden ist.

Schraub mal nen Pod ab und schau wie die Farbe darunter ist.

[firefly]

Zitat von Sebi

Vector / Smart Vector / Vision / Premium Vision wurden ZEITGLEICH gebaut und verkauft!

Das ging mehr um die Reihenfolge der Entwicklung als um die Verkaufszeiträume. Die View Points fehlen auch in der Reihe.


Beim Auseinandernehmen bin ich noch, ist bei dem Monster allerdings sehr platzraubend.

Was mich halt beim Silber wundert ist, das es nicht nur die Frontkante sondern auch die hintere so gleichmäßig gefärbt/ entfärbt hat.
Aber ich bin gespannt was da noch so zum Vorschein kommt.

Weitere und bessere Fotos folgen, vor allem bin ich mal gespannt was sich aus den Hauben noch rausholen lässt.
Aktuell fühlt sich die Aussenseite an wie Schleifpapier.

----------

Hat hier durch Zufall jemand die Belegung der Dip Switches für die Smart Pods?

[Sebi]

Dann hab ich´s wohl etwas missverstanden... sollte aber auch nicht pampig oder "besserwisserisch" rüber kommen!!

[firefly]

Nö ist's nicht.

[Benno]

Zitat von firefly

...Hat hier durch Zufall jemand die Belegung der Dip Switches für die Smart Pods?

Hilft das weiter?

http://www.fedsig.com/docs/256929.pdf

[firefly]

Sieht hilfreich aus, update kommt morgen.
Danke dir!

[Blaulicht]

Das silberne kommt mit dem alter, die Profile sind nur brüniert an den stellen, und durch die Sonne verschwindet die Brünierung. Wenn die neu sind, sind sie alle schwarz.
Schraube mal einen Pod ab, darunter ist alles noch erhalten

[firefly]

Was würdet ihr machen? Wieder schwarz, oder der Charme der Verwendung?

[Benno]

Zitat von firefly

...zusätzlich einen 6 lamp Arrowstick mit je 1 Halogenflasher seitlich...

Ist der SignalMaster auch so verkabelt oder bist du nur von den Farben der "Gläser" ausgegangen?

Zitat von firefly

Was würdet ihr machen? Wieder schwarz, oder der Charme der Verwendung?

Habs bei meinem VISION (zumindest vorläufig) so gelassen.

Aber auch nur weil ich bisher noch keinen Grund hatte den soweit zu zerlegen. Wenn ich denn mal auseinander habe, werde ich das wohl wieder schwärzen.

Ich würd sagen: Wenn er schonmal soweit zerlegt ist, dann auch wieder schwärzen!

[firefly]

Alle Orangenen Leuchten wie auch die rote und blaue sind einzeln ansteuerbar.

Mal schaun wie das zerlegen weitergeht.

[Benno]

Zitat von firefly

Alle Orangenen Leuchten wie auch die rote und blaue sind einzeln ansteuerbar...

Das ist normal! Da wäre ich jetzt von nem "normalen" 8 Leuchten-Setup ausgegangen.

Hatte jetzt gedacht, das bei den äußeren beiden noch ein Flasher zwischen hängt oder die Verkabelung vermuten läßt, das da mal einer war.

[Blaulicht]

Zitat von firefly

Alle Orangenen Leuchten wie auch die rote und blaue sind einzeln ansteuerbar.

Mal schaun wie das zerlegen weitergeht.

Logisch,da da ein normales SMC drankommt an die Einzeladern

[Mars Light]

Interessantes Objekt. Ist das der aus Julius Lager, der links vom Eingang lag?

Hätte ich damals mal zugeschlagen...

[firefly]

@ Paul Steve: Er kommt zwar von Julius, aber nicht aus seinem Lager, sondern aus einer Werkstatt für US Fahrzeuge.
Hab ihn selbst unter der Werkbank rausgepellt.

Bin heute schon ein ganzes Stück weiter gekommen beim Zerlegen.
Der Signalmaster wurde komplett demontiert und gereinigt, die Linsen vom SM wurden poliert und versiegelt, 2 H1 Leuchtmittel erneuert und die erste Haube fertiggestellt.
Alleine diese Haube hat fast ne Stunde gedauert, ist aber echt gut geworden.
Hatte ursprünglich nicht gedacht das die noch zu retten sind.

Natürlich ist das Profil unter den Pods schwarz wie ihr es gesagt hattet, ich belasse es aktuell dabei, da im Moment das Lackieren zu viel Zeit brauchen würde.
Das wird nachgeholt wenn die Umbauarbeiten am Haus weiter fortgeschritten und das Sammlungszimmer samt Werkstatt fertig sind.

Frage: Welche Bezeichnung haben die Leuchtmittel im Signalmaster und in den Bajonettfassungen der Smart Pods?

Weitere Bilder in folgender Reihenfolge:

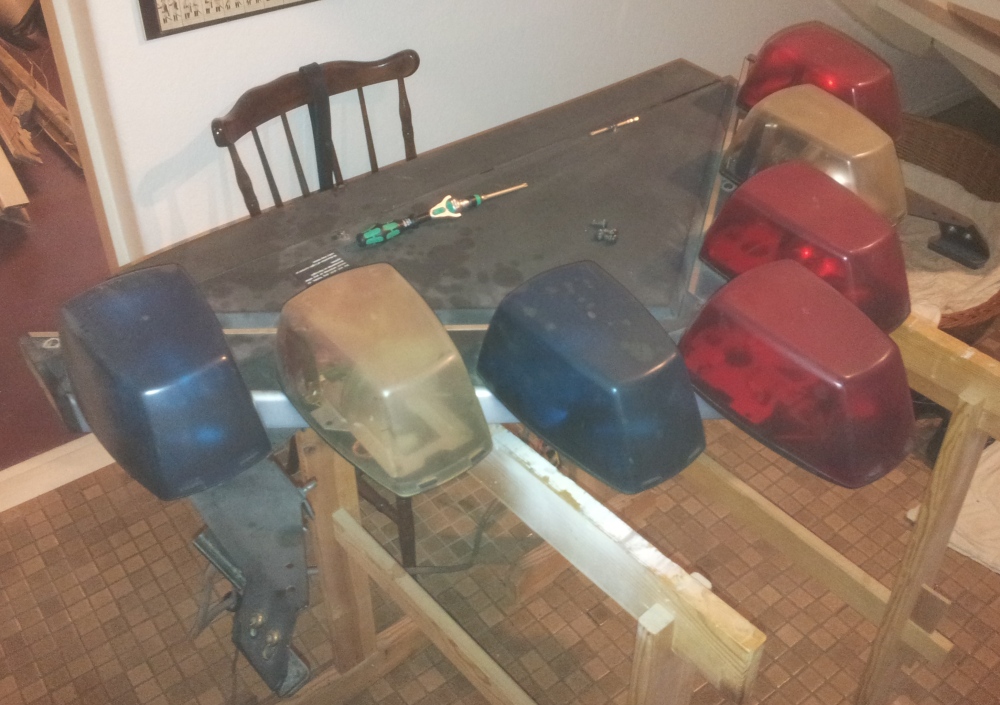

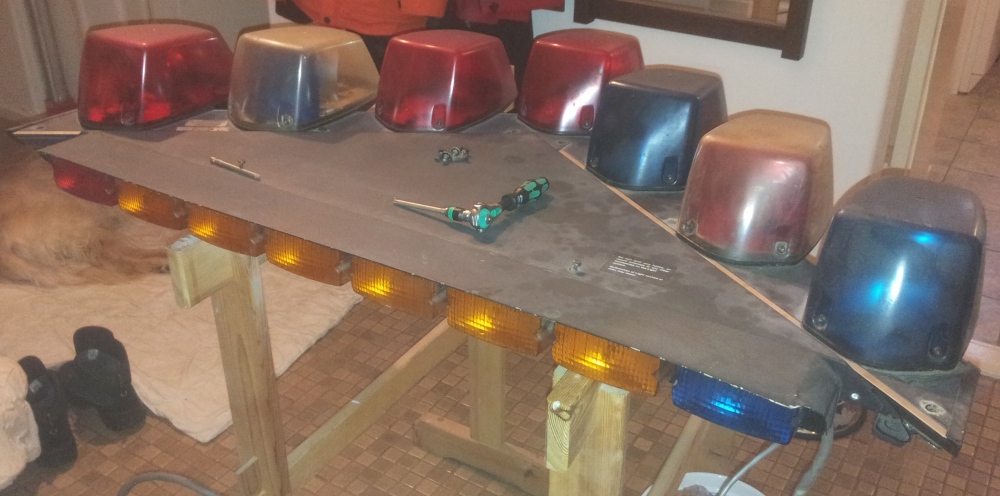

- Teilzerlegter Vector während der Reinigung

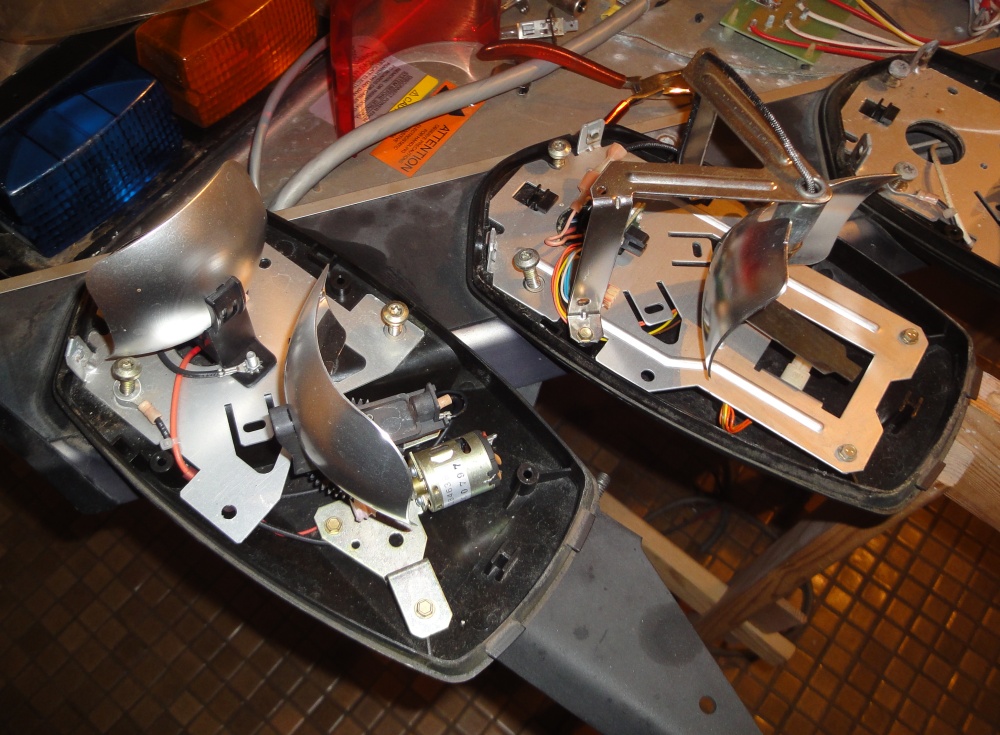

- Smart Pod (Rechts) und langsamer Dreher mit rear flasher (Links)
- Profil unter einem Pod

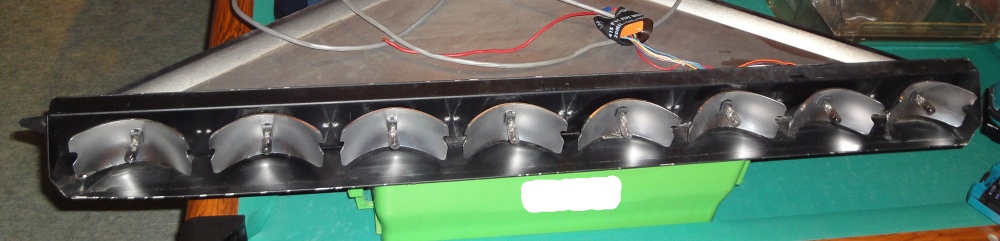

- Signalmaster zerlegt

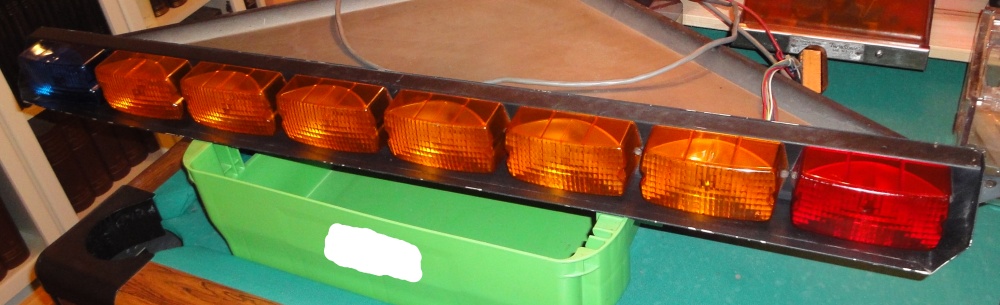

- Signalmaster nach der Reinigung mit polierten und versiegelten Linsen
- 2 Bilder der Haube vor und nach der Reinigungsarie

Updates folgen je nach Fortschritt.
